Ручная сборка и автоматическая сварка

A. Цель машины для сборочной сборы Z18  I H с автоматической сваркой стежков:

1.  Заготовка изготовленной: как один из основных/ незаменимых/ и наиболее широко используемых производственных машин H Beam, модель Z18 H I Beam Assembly и сварка газона относится к MAX. Высота сварного пучка сварки, максимума. Высота 1800 мм.

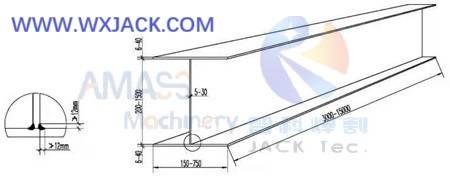

1) Дизайн печати на H Beam: ( Рис.1 )

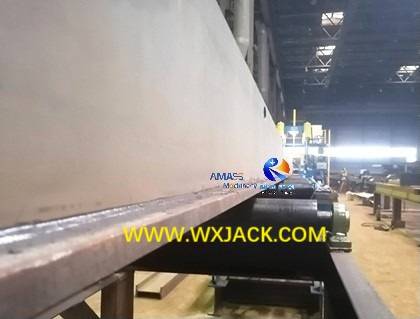

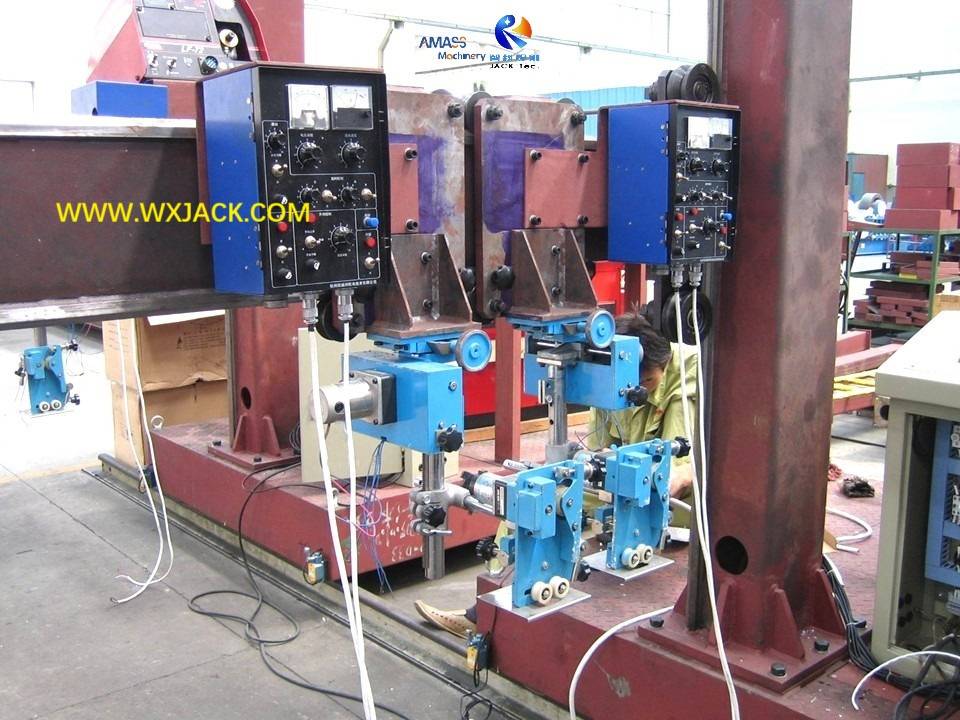

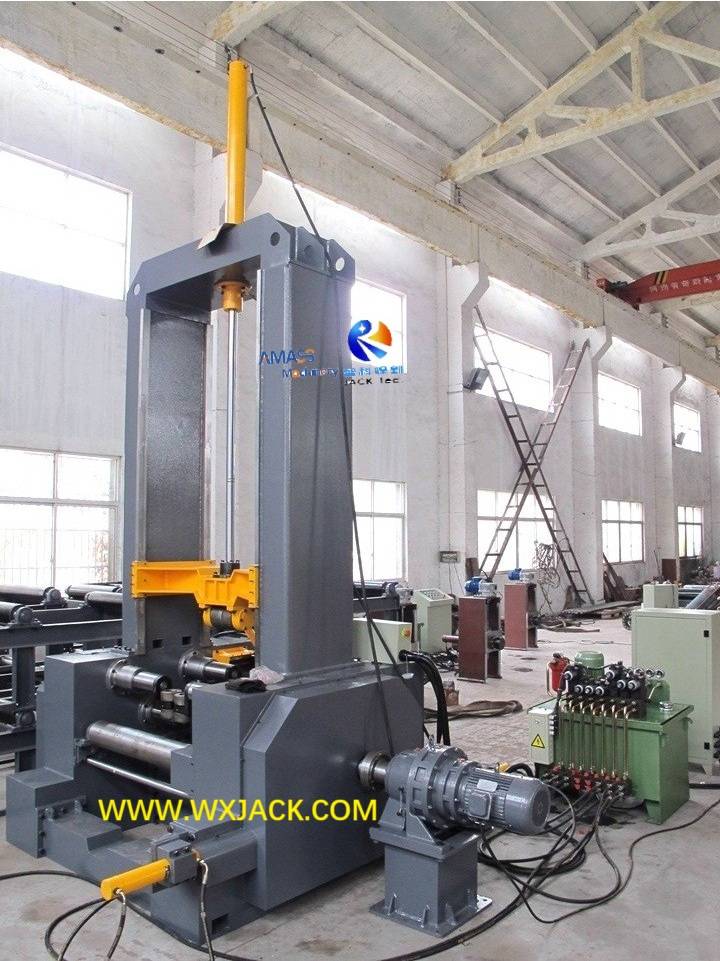

2) Вертикальный маленький H Луч, собранный из модели Wuxi Jack Z18 : ( Рис.2 )

3) Работа в процессе: машина Z18 (и другие модели серии Z) не производит готовый H Луч для клиента, вместо этого кусок WIP, собранного и сварного H Beam;

2. Шаг процесса: на рабочих станциях автоматической линии автоматического пучка HB1800 эта машина модели Z18 должна работать вместе с затопленной дуговой машиной LHC H, для изготовления на грубой готовой сварке H Beam:

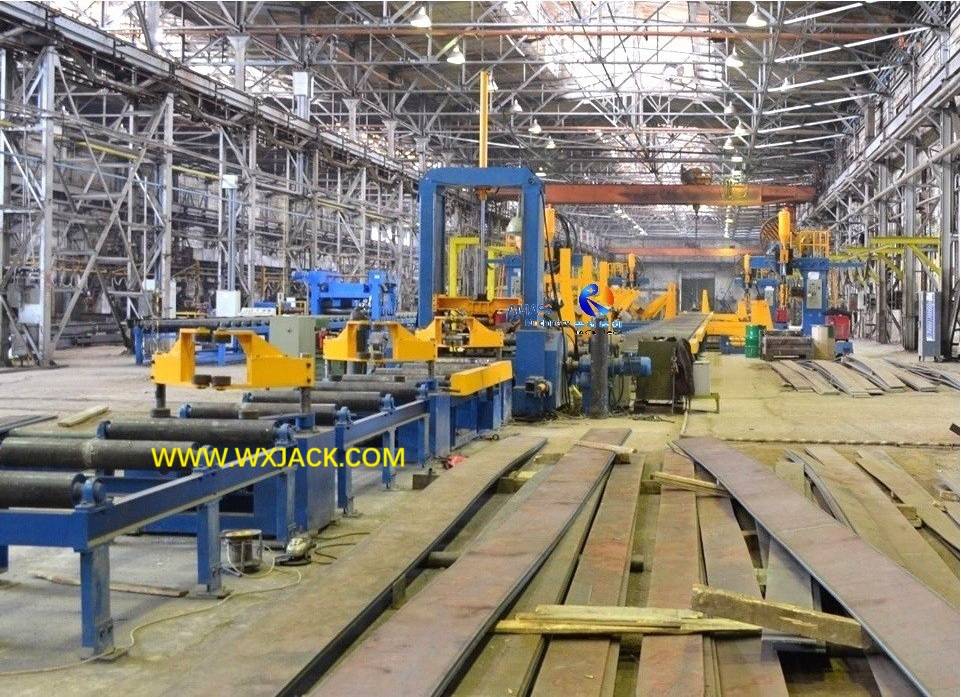

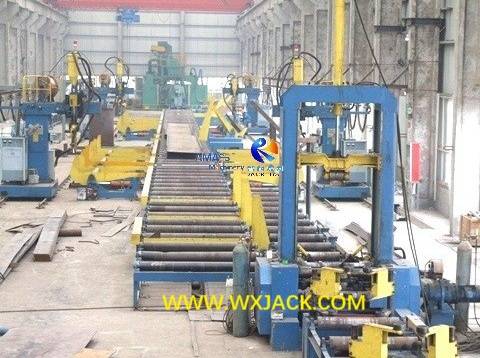

Комплексный вид на HEAM Автоматическое производственное место: Собранные H Beams от Model H Model H Machind Machind Leam были заложены на конвейеры и отправлены в 4 комплекта модели LHC Model H Beam Saw Saw Machine: ( Рис.3 )

3. В Руководстве H Beam Production: при нанесении в качестве отдельного оборудования эта машина модели Z18 должна работать с сварочной машиной модели L LHA5Z или LHT Model H, для изготовления на готовой сварке H Beam .

B.  Структура и основные единицы изготовления пучков и сварки сварки IH:

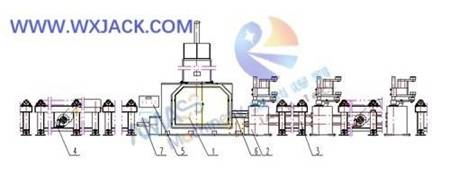

1)  Печать макета машин моделей Z : ( Рис.4 )

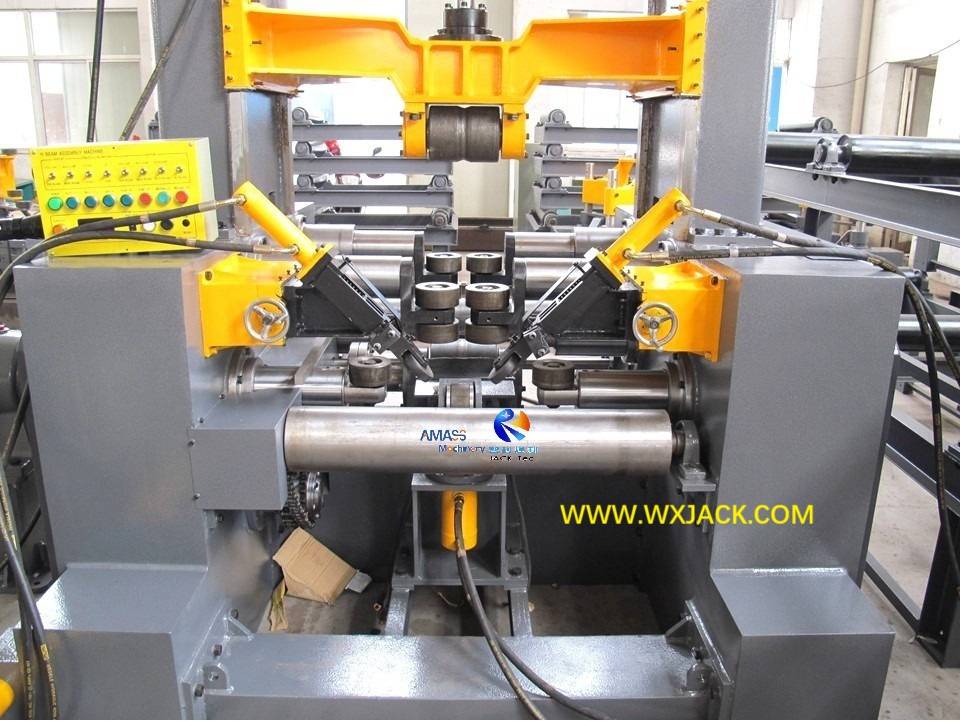

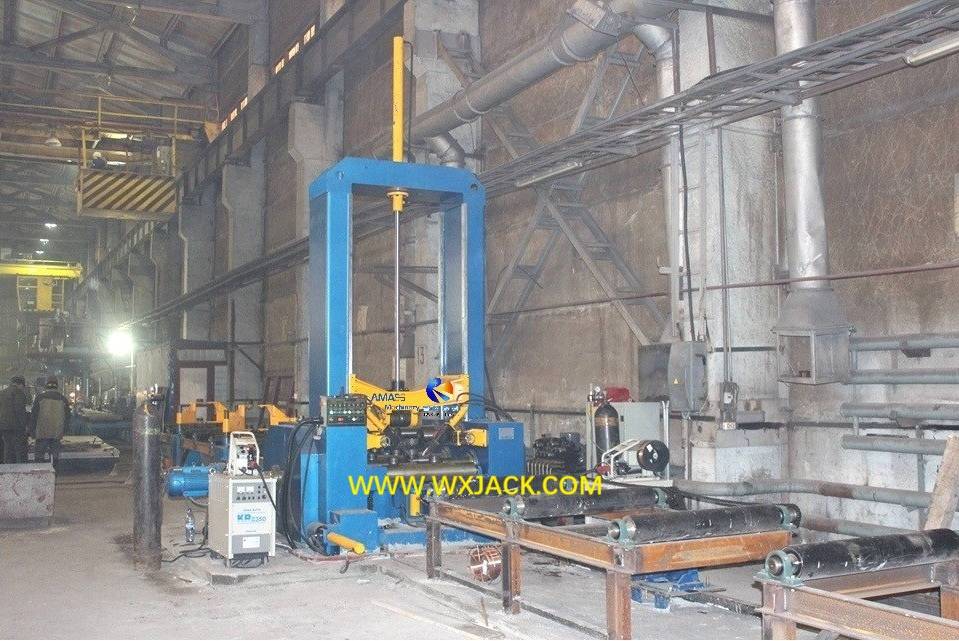

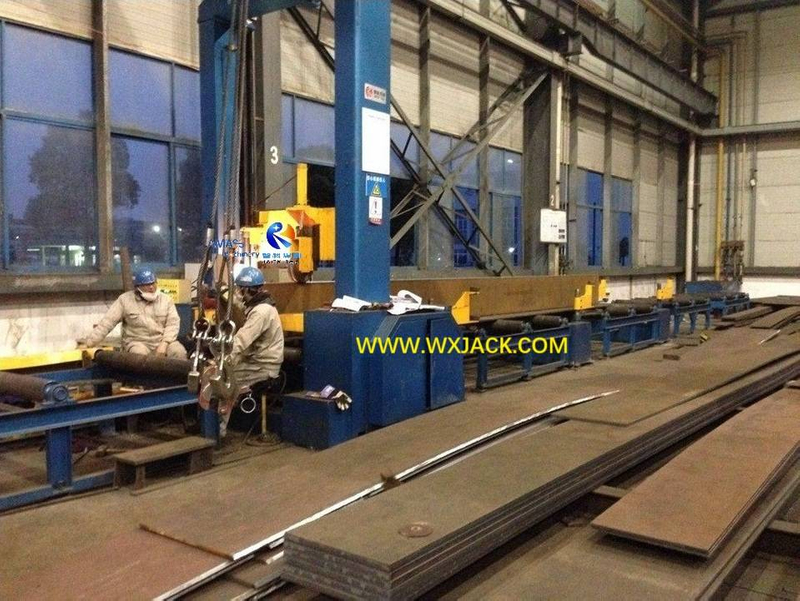

2) На семинаре клиента, установка модели Wuxi Jack Z18 на HEAM HEAM: ( Рис.5 )

1. Композиция Hi Beam СБОРКИ

1) Механическое основное тело:

а)  верхняя половина стационарной гантри с четырьмя кусочками прямоугольных рельсов подходит;

б) нижняя половина фиксированного базового слоя, с собранными функциональными блоками;

2)  система гидравлического привода стержня, два набора, для грубого расположения фланца с веб -страной;

3)  входные и выходные таблицы роликовых таблиц;

4) Гидравлическая система: для управления шагом HEAM HEAM HEAM;

5) Система электрического управления;

2.  Механическое основное тело:

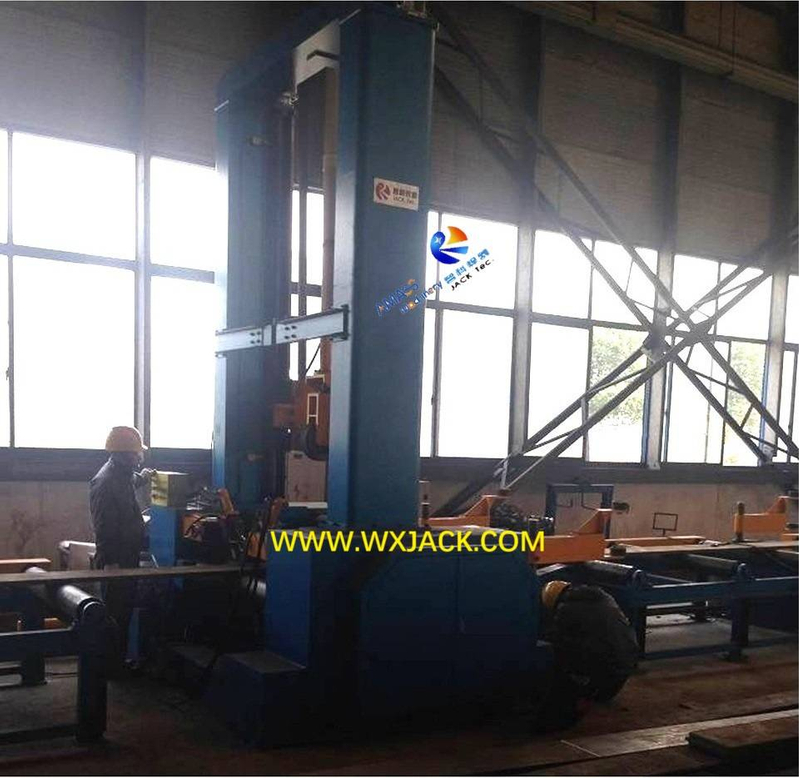

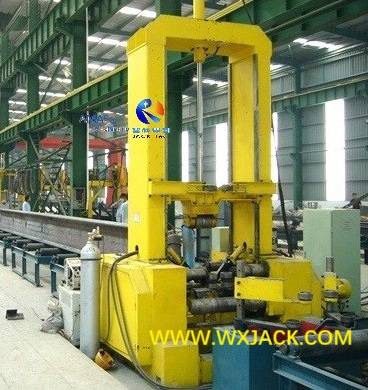

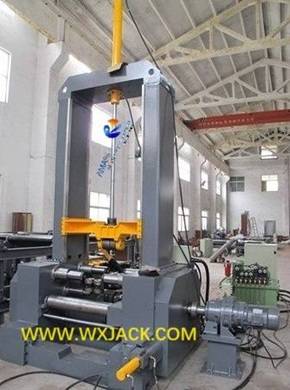

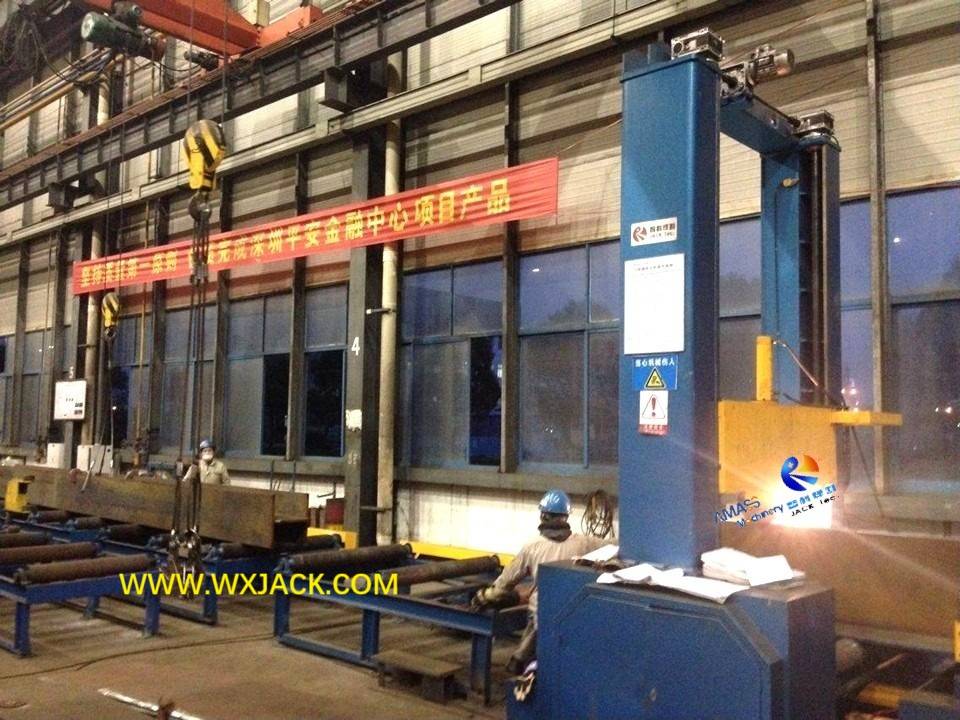

Установленная и собранная интегральная рама модели Wuxi Jack Z18 : ( Рис.6 )

Основным корпусом является основная рамка машины, которая состоит из верхней палочки, кровати, платформы, редуктора двигателя, гидравлической системы и системы управления;

3.  Машетная базовая кровать:

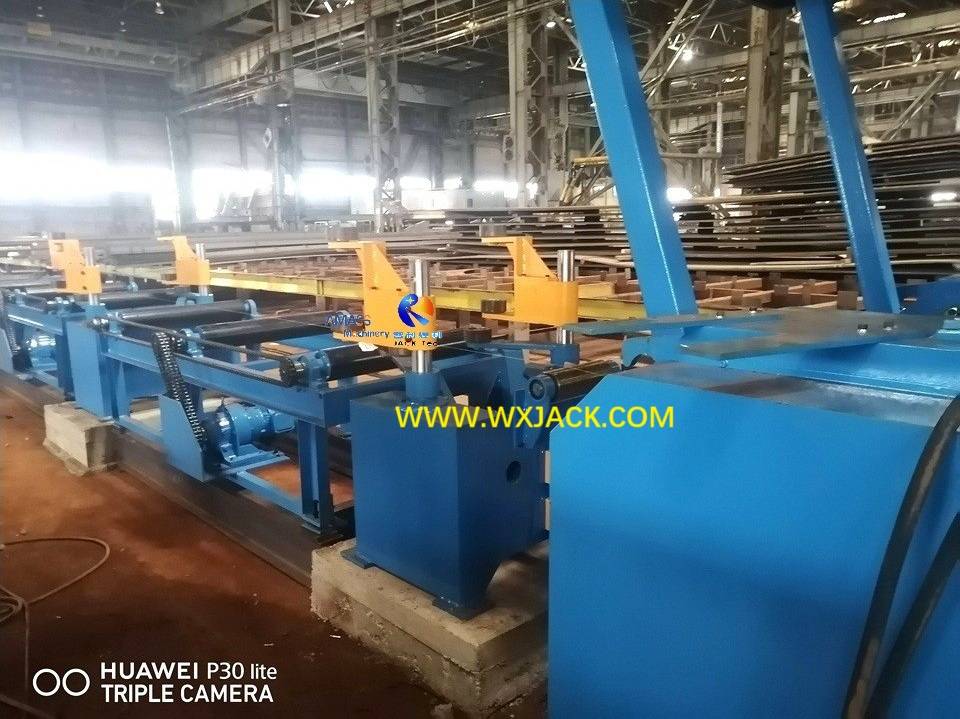

Близкий вид: ( рис.7 )

1) машинный слой состоит из двух кусков настенных плат и нижнего балка, вписывающегося с сварочной дугой, направляющим блок, веб -и фланцевой зажимной блок, основной системы передачи;

2) его основная функция - локализовать и зажимать H Луч различных спецификаций и одновременно выполнять точечную сварку вместе с транспортировкой луча H;

4. Motor Reducer:

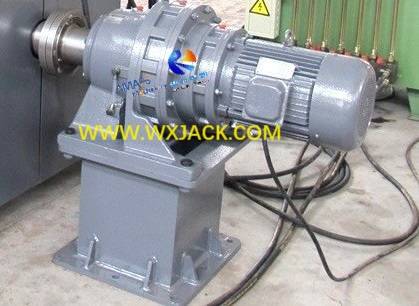

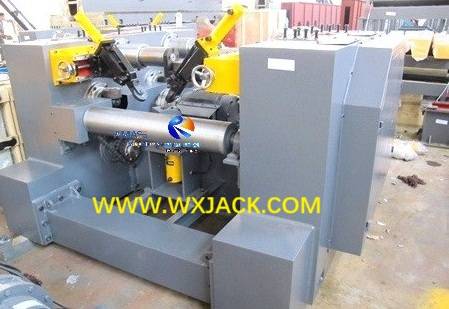

Установлен вдоль кровати машины: ( рис.8 )

Этот блок управляет основным роликом трансмиссии через муфт. Редактор индивидуально из основного корпуса машины, легко для упаковки и установки;

5.  МЕХАНИЧЕСКАЯ СИСТЕМА передачи в HEAM HEAM Сборка и сварка сварки:

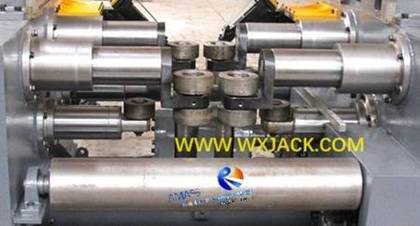

Руководство и блок передачи Wuxi Jack Z18 Модельной машины: ( Рис.9 )

1)  Основная система передачи приводится в систему с редуктором двигателя, который представляет собой соединение с основным роликом передачи непосредственно через муфт и вал трансмиссии;

2)  Два куска фланцевых поддерживающих роликов на передней и задней стороне главного ролика передачи пропускаются звездочкой, на валу передачи через цепь и вращаются в фазе с главным роликом трансмиссии.

C. Механическая рамка Hi Beam Сборка сборок:

1. Верхняя порта

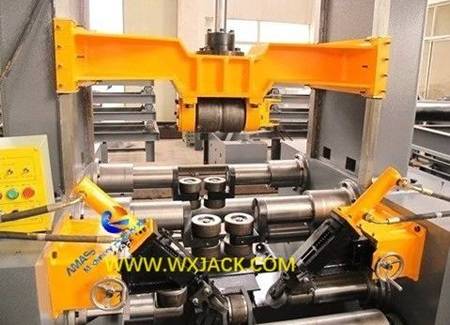

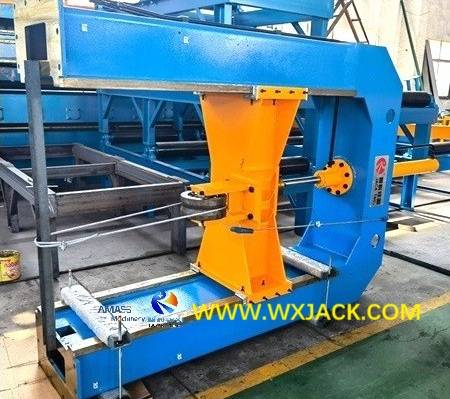

Кусок собранного нарисованного гантри для модельной машины Wuxi Jack Z18 : ( Рис.10 )

1) Сборка: верхняя гантри состоит из верхней горизонтальной луча, вертикальных колонн, поднимающего луча, прижимающего ролика вниз, вниз нажатия цилиндра;

2)  Его основная функция заключается в том, чтобы твердо нажать H Beam Web против фланца, во время сборки и ₂ сварки CO. Это достигается с помощью куска надгробий, собранного вниз по пучке пресса, который приводится в движение с помощью цилиндра твердого масла;

3)  Структура: Как видно из вышеупомянутой фото, верхняя гантри - это инверсированная рама U -формы, установленная на основе машины;

4)  Способ производства: Весь верхняя портальная сборка имеет сварочную структуру и собирается в форме таким образом доказательства ошибки: в его верхнем луче есть квадратное отверстие, сделанное для получения янона и таким образом, чтобы сформировать соединение;

5) Точная сборка: Чтобы полностью гарантировать точное выравнивание фланца с веб -операцией, существует четыре точных направляющих, которые находятся на левой и правой сторонах внутренней поверхности двух столбцов, убедившись, что гладкое, стабильное и точное движение вниз нажающее блок;

6)  Производительность: такой дизайн верхней гантри является одинаковой для автоматической работы, ₂ сварки с помощью CO, а также веб -фланца сочетаются друг с другом, так и ручной рабочий режим в машине;

2.  Вниз нажатие на пресс -блок в I Beam Сборка и сварка

Вид спереди на Wuxi Jack Z18 : ( Рис.11 )

1)  Функция: В операции этот блок служит функцией позиционирования и удержания для процесса сборки. Он подходит для внутреннего из верхнего гантри и путешествует по вышеупомянутым четырем частям точных направлений;

2)  Основные компоненты включают в себя повышение балки, прижимающий ролик вниз и нажающий масляный цилиндр вниз;

3) Существует круг слота в середине нисходящего нажимающего ролика, для того, чтобы идеально подключить к краю H Beam Web, во время работы;

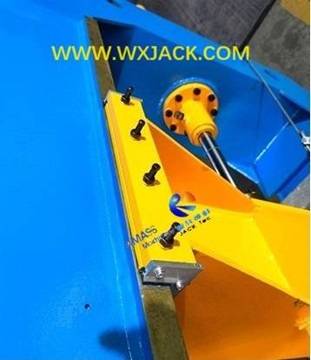

4) Локальное увеличение на подключаемом участке нисходящего нажатия, на направлениях: ( Рис.12 )

а)  Между нажатием и направляющим вниз посадка медного ломтика, служащая подушкой для вертикального движения нисходящего нажатия. Медь обладает хорошими характеристиками антиабразии;

б) кусочки четырех болтов используются для регулировки зазора между нисходящим нажатием и направляющим, для наилучшего эффекта подгонки;

3. в качестве резюме , с многолетними практики применения и постоянного улучшения, структура и составление этих моделей Z15 /  Z18 / Z20 IH Машина для сборочного балка становится все более и более рациональным.

D. Количество ₂ питания сварки в машине для сборки пучков:

1.   Значимость: с процессом сварки сварки CO, управляемого PLC ₂ , источник сварки питания является очень важным аутсорсингом для машины моделей Z15, Z18 и Z20;

2.  Два варианта ₂ питания сварки для сварки H для сборки луча и сварки сварки:

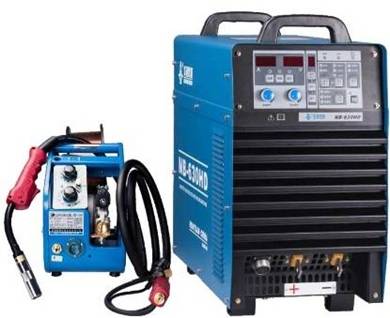

1)  Китайская модель Huayuan NB-350 : ( рис.13 )

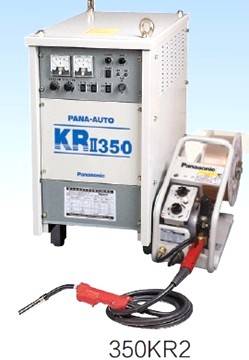

2)  Модель Panasonic KR-350 : ( рис.14 )

Оба типа ₂ источника мощности сварки имеют превосходные высокие стандартные и стабильные характеристики на сварке HEAM HEAM HEAM;

3. Huayuan Co ₂ источник питания в сборе Hi Beam и сварки сварки:

1) характеристика тяжелого цикла, применимый для применения в тяжелой промышленности;

2) Современная техника с цифровым управлением и кнопкой мягкой функции, следите за надежной работой;

3) с последней техникой системы адаптивного управления, дуговой характеристикой ₂ совпадений сварки с типом и диаметром сварочного провода без каких -либо проблем;

4) Параметры сварки могут быть настроены заранее (предварительно) точным образом, перед официальной работой и соответственно управлять производительностью сварки;

5) защита от внешней инфильтрации, такой как пыль, влажность, шум и соль и т. Д., делает союз ₂ для сварки питания жестким и долговечным рабочим блоком;

6) Сварка Дополнительные единицы блок подачи сварки проволоки, двойного привода с четырьмя роликами, делает процесс подачи провода гладким и стабильным;

7) Служба работы по эксплуатации сварки параметров (ток сварки, напряжение, скорость) в библиотеке и доступна для выбора. Эта функция очень полезна, потому что необходимо иметь восемь этапов скорости сварки во время ₂ сварки CO;

8) Терминальный интерфейс зарезервирован для доступа к дистанционному управлению, чтобы иметь связь с другим оборудованием. При этом источник сварки можно управлять с ЧПУ или промышленным компьютером на определенном расстоянии. И для этой машины Z модели мы можем начать источник сварки питания на подвеске для машины:

Работа на HEAM Узел с помощью HAME GACK Z18 I H BEAM Сборка балки: ( Рис.15 )

9)  Самостоятельный механизм защиты от проблем с чрезмерным напряжением, отсутствия напряжения, над нагреванием или фазовым сбоем, чтобы ₂ надежно работал со стороны питания.

E.  Технические параметры Z18 H I Beam Сборка и сварки GACK:
