UBZ12 U BEAM BEAM BEAM Узга и сварка

A.  Использование и рабочие этапы машины UBZ12 U Beam Beam Beam Сборка сборочной марки:

1.  Рабочая станция: Вторым критическим шагом в производственной линии луча коробки является сначала U Beam, затем Beak Beam в узел и сварку. Модельная машина UBZ12 для этой цели достижения. Это 2 ^-й набор производственного оборудования для балки критически важным;

2.  Функция и готовая заготовка: Собранные внутренние перегородки, доставленные из GZ12/ GZ15 Beam Bull Plate Assembly и сварочной машины , будут отправлены на эту модель UBZ12 . Затем перегородки будут соединены вместе с длинными узкими пластинами в качестве боковых пластин, производя законченные лучевой луче и балку коробки;

3.  Иллюстрация на основных этапах UBZ12 U Beam Beam Beam Узлы и сварки сварки:

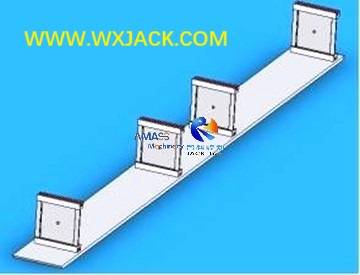

1)  Шаг 1: 4 кусочки внутренних перегородок, которые будут подходить в возведенное положение, собирая на конечную пластину с регулярным интервалом: ( Рис.1 )

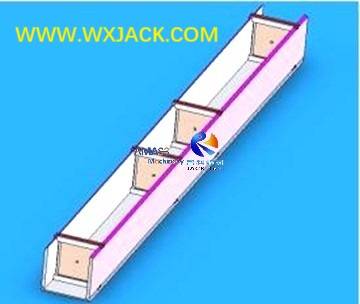

2)  Шаг 2: 2 части боковых пластин, которые будут собраны, связанные с 4 частями внутренних перегородков. Таким образом, станет собранным пучком: ( рис.2 )

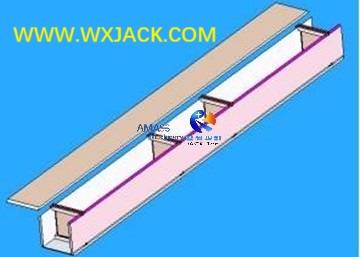

3)  Шаг 3: Крышка пластины для подготовки к пучке U: ( Рис.3 )

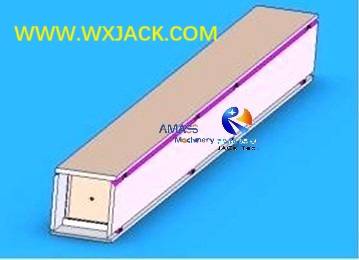

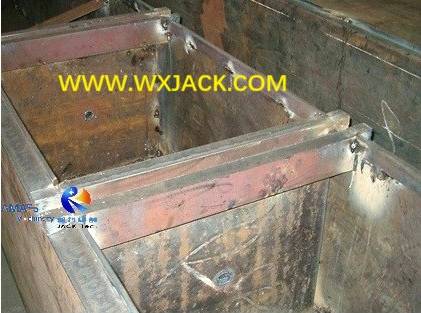

4)  Шаг 4: Готовая собранная и привязанная сварная коробка балка: ( Рис.4 )

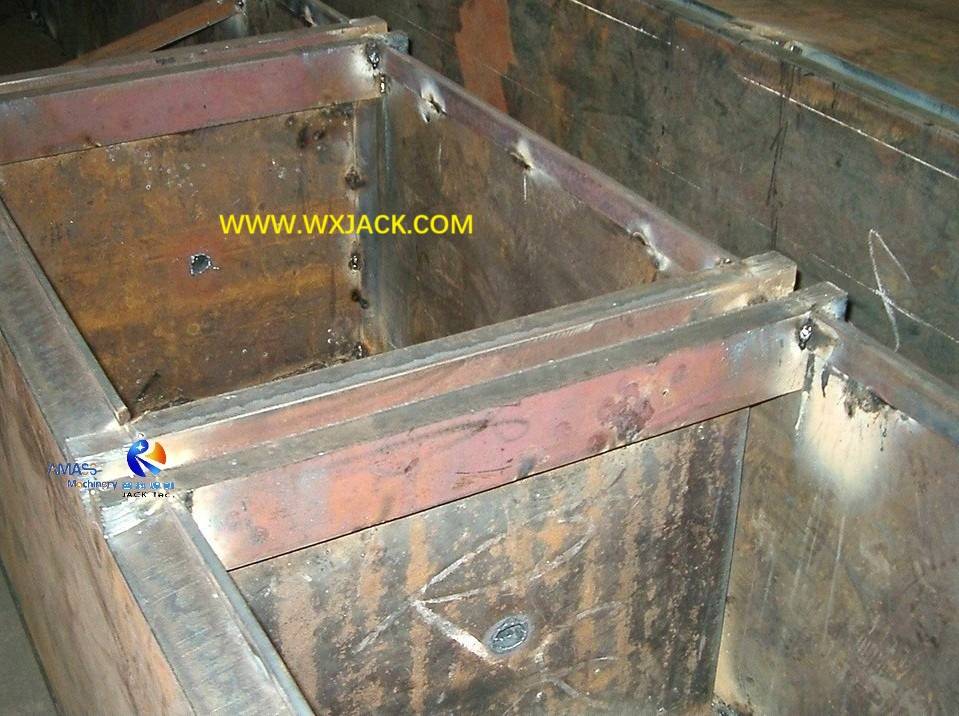

5) Готовая собранная и привязанная сварная коробка балка от Wuxi Jack Ubz12 U Beam Beam Beam Сборка сборок: ( Рис.5 )

B. Рабочая принцип UBZ12 U Beam Beak Beam Beam Сборка и сварки сварки:

Эта машина работает в виде: заготовки в стационарном, в то время как функциональная единица перемещается в регулируемой рабочей скорости:

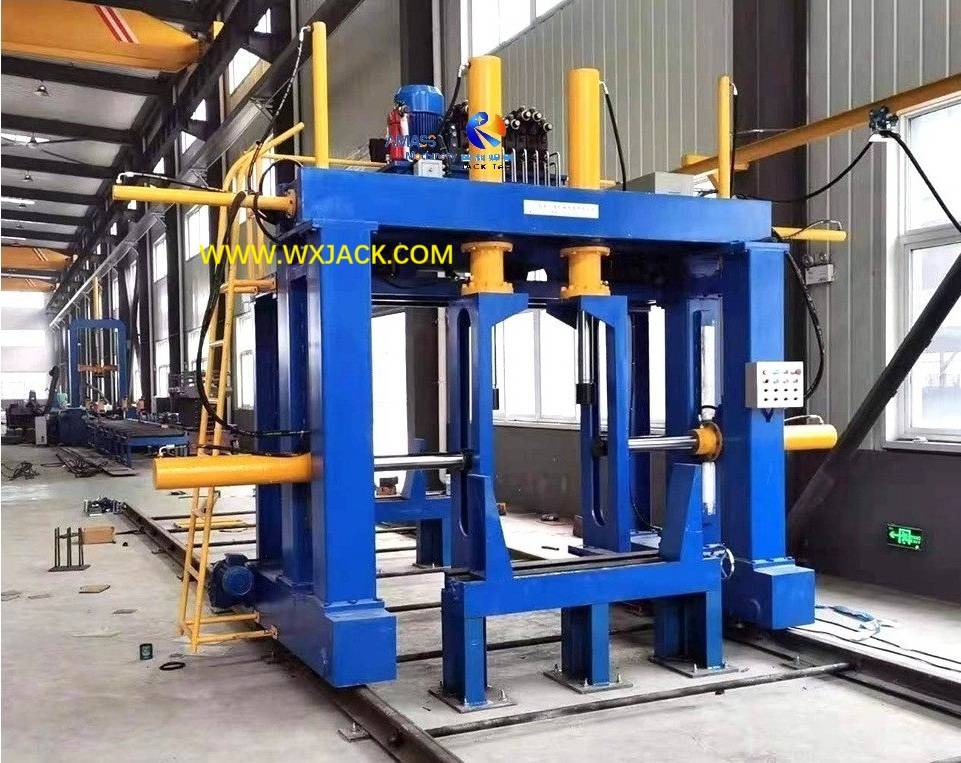

1.  Внешний вид машины UBZ12 см. Прикрепленное изображение и внизу:

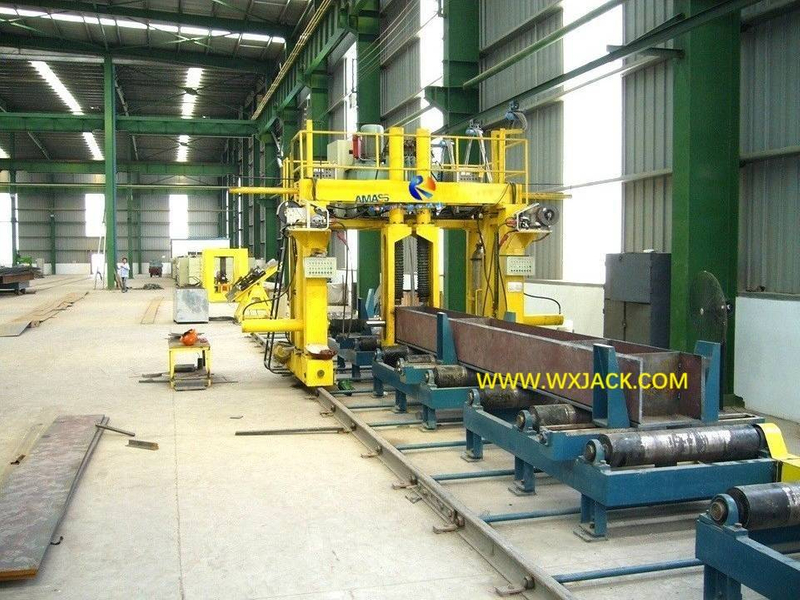

Wuxi Jack UBZ12 Закончена установка на объекте клиента: ( Рис.6 )

2. Размещение заготовки: во время работы сырье (тарелки и внутренние перегородки) помещают на рабочую столу машины, который оснащен сегментами конвейеров;

3. Операционное движение: движущийся гантри машины UBZ12 движется вдоль рельса. Что означает, что эксплуатационный механизм машины UBZ12 также движется в рабочей скорости;

4.  Движение с сборкой: в то же время с движущейся GANTER вперед, цилиндр ударного удара и боковые цилиндры удара, которые установлены на чертежке, плотно нажимайте боковые пластины и плотно наклеивая пластину U -луча и реализуйте сварку на собранных секциях одновременно:

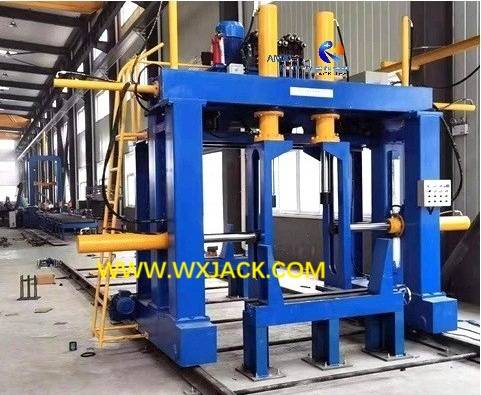

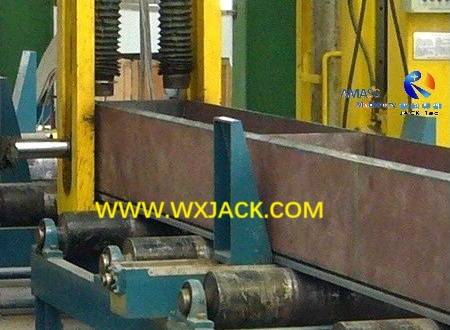

Вид закрытия расстояния на центральной функциональной единице (вниз и боковой масляные цилиндры) из Wuxi Jack Ubz12 U Beam Beam Beam Сборка сборок: ( Рис.7 )

5. Сборка на цепном балке коробки: путем движения гантри вся длина заготовки (лучевая луча U Beam) нажимается и приварена. Готовый WIP (работа в процессе) собранной коробки отдается от этого оборудования для производства луча коробки и доставляется на следующий этап сварки xq12 , а также электрославная сварочная машина XD12/XD15 ElectroSlag;

6.  Рабочие шаги в узел Beam Beam Beam Ubz12 U и сварки сварки:

Иллюстрация процесса сварки и сварки сборов произошла на этой машине, см. Прикрепленный предыдущий сегмент:

1) Во -первых, иметь сварку на внутренних перегородках;

2)  Во -вторых, собрать 2 части веб -сайта (боковые пластины) на луче;

3)  В -третьих, есть ручная сварка на внутренних перегородках;

4)  Четвертый и, наконец, последний кусок фланца (крышка) собрался и привезен на балку коробки.

C. Структура UBZ12 U BEAM BEAM BEAM Сборка сборок:

1.  Основные единицы U -лучевой коробки в сборе и сварки сварки:

UBZ12 в основном состоит из :

1)  моторный привод, перемещающий гентри, собранный с центральными функциональными единицами;

2)  стационарный рабочий стол и его конвейер;

3) гидравлическая система;

4)  электрическая управление и операционная система;

2. Центральный блок: из которого движущийся моторный датчик является основной и основной единицей машины. Здесь установлены все нажатиющие единицы (масляные цилиндры) для выполнения сварного шва. Движение гантри приводится в движение двумя наборами двигателя, передаваемого с помощью редуктора червячного зубчатого колеса;

3. Обеспечение качества машины UBZ12 U Beam Beam Beam Сборка:

1) рельсы этой машины UBZ12 составляют 38 кг/м , гарантируя стабильное движение гантрии для работы сборки;

2) Между тем, между двумя параллельными рельсами подключен высокая прочность, избегая феномена внешнего расщепления рельсов под эффектом левого и правого масляного цилиндров, что, в свою очередь, гарантируя качество балки для луча U -луча;

3) Конвейер управляется циклоидным редуктором и передается цепью и звездочкой. Он предназначен для оказания помощи в сборе и процессе сварки сварки, а также для отправки заготовки (лучевой балки U Beam) на следующую станцию ​​по завершению сборки сборки и сварки.

D. Параметры и спецификация UBZ12 U Beam Beam Beam Узлы и сварки сварки:
