Расположение производственной линии стальная конструкция H

A. Композиция и структура производственной линии 3 в 1 часа .

1.  Эта рабочая сложная стальная машина состоит из:

1) 2 набора PHJ или ZHJ MODEL 3 в 1 часа .;

2)  1  Группа гидравлического привода 90 ° перевозки оборудования , , которое включает в себя 3 подхода из опрокидывания 90 °;

3) Установка и вставлена ​​в эксплуатацию производственной линии Wuxi Jack 3 в 1 часа .

2.  Структура рабочей группы 3 в 1 ч. Сборка балки Сборка сварки выпрямления. Интегральная машина:

1) Установка:  показано на фотографии выше, 2 набора машины модели PHJ или ZHJ установлены на шахматной прямой линии;

2) опрокидывание стойки: центральная линия 2 наборов из изготовления стальной стали H, равного качающимся раскачивающимся руке, в гидравлическом приводе на 90 ° оборудования;

3) Местоположение:  оборудование опрокидывания 90 ° расположено между 2 наборами 3 в 1 машин, между выходной таблицей ролика 1 ^ST Set Machine, вместе с таблицей входных роликов 2 ^-й набор машины;

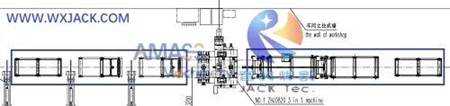

4)  Макет чертеж Wuxi Jack H Beam Steel Struction Line: ( Рис.2 )

B. Цель и дизайнерская идея расположения производственной линии 3 в 1 часа. Машина изготовления луча :

1. Основное оборудование:  Для повышения эффективности изготовления луча, техническое предложение этого продукта предлагает 2 комплекта машины модели PHJ или ZHJ, дополненного 1 группой гидравлического привода на 90 °, установленного в середине. Пожалуйста, проверьте вышеуказанный макет;

2. Это образует компактный потоковый поток H Лучвой стальной конструкции. Производственная линия:

1) 1 ^ST набор машины модели PHJ или ZHJ изготавливает на 1 ^ST Peect of Web и Flange, в ⊥ Beam или названный T Beam;

2) затем ⊥ Луч переворачивается на 90 ° в оборудовании для перевозки гидравлического привода;

3) затем заготовка WIP отправляется на 2 ^-й набор модельной машины PHJ или ZHJ и изготовлен с 2 ^-м куском фланца;

4) В этом отношении этот продукт является новой версией более универсальной и мощной линии производства HEAM H BEAM;

5)  Запуск Wuxi Jack 3 в 1 ч .

C. Производственная последовательность и преимущества производственной линии конструкции HEAM HEAM :

1. Подготовка к H Beam 3 в 1 сварке сварки сварки выпрямления в эксплуатацию:

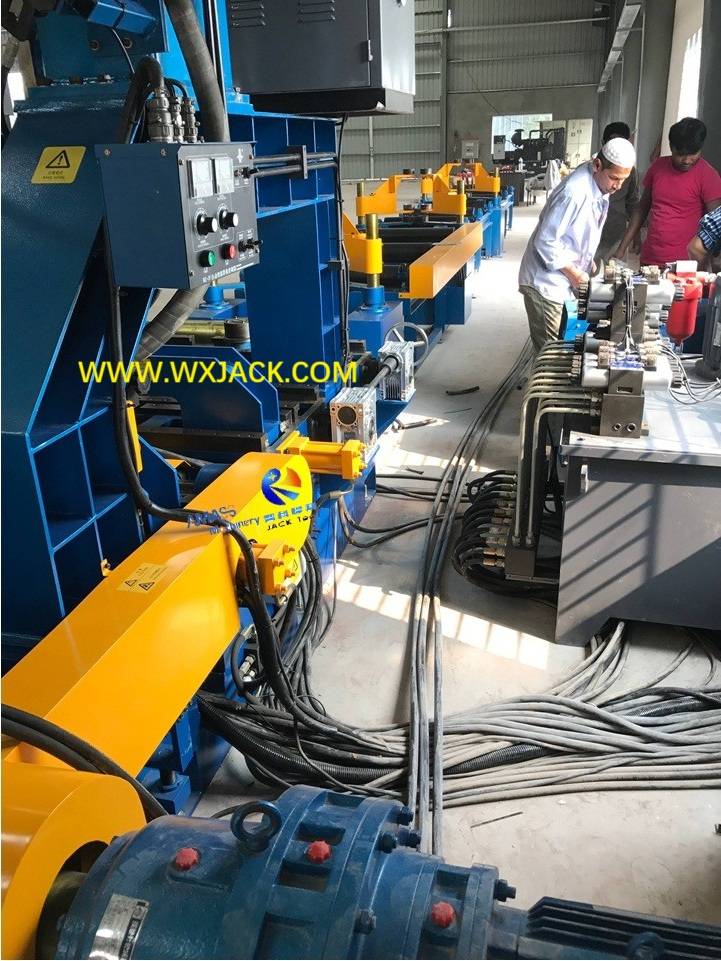

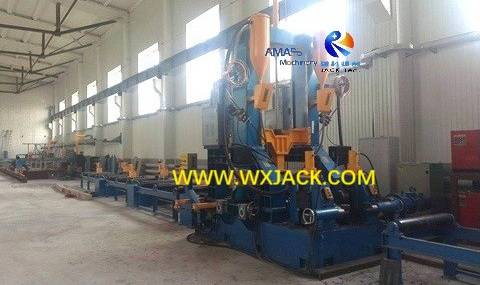

1) Ниже фото демонстрируется в точке входа этой линии производственной конструкции стальной конструкции Wuxi Hack H: ( Рис.4 )

2) Как указано на фотографии выше, перед набором режущей панели с ЧПУ

3) Машина для резки с ЧПУ предназначена для обеспечения фланца сырья и веб -сайта для 1 ^ST набора машины;

2. Технология процесса, применяемая в линии производственной конструкции HEAM Steel:

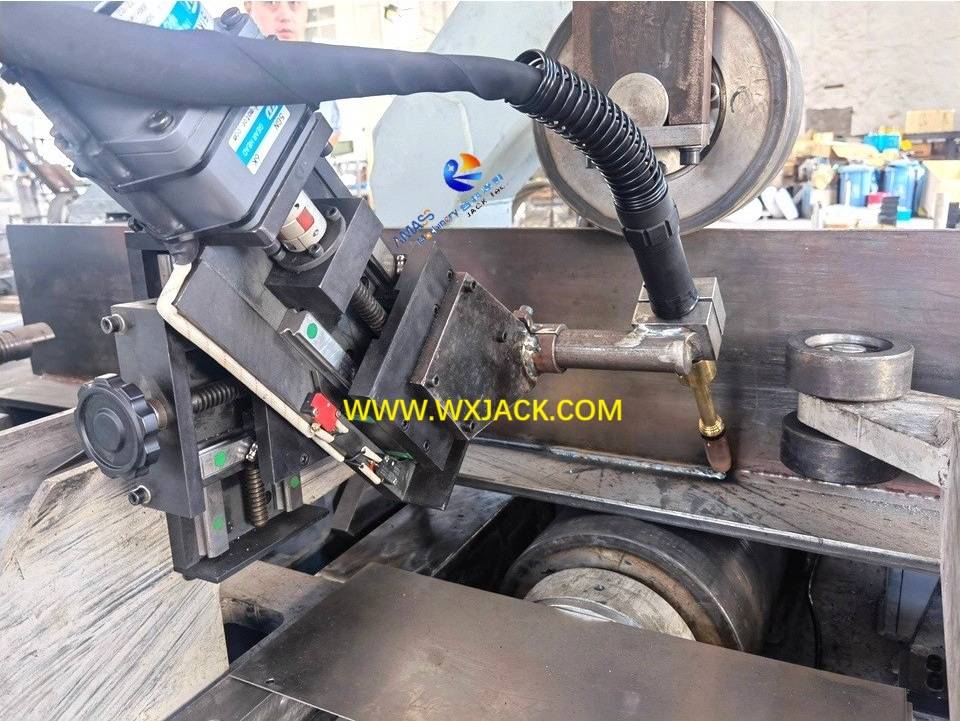

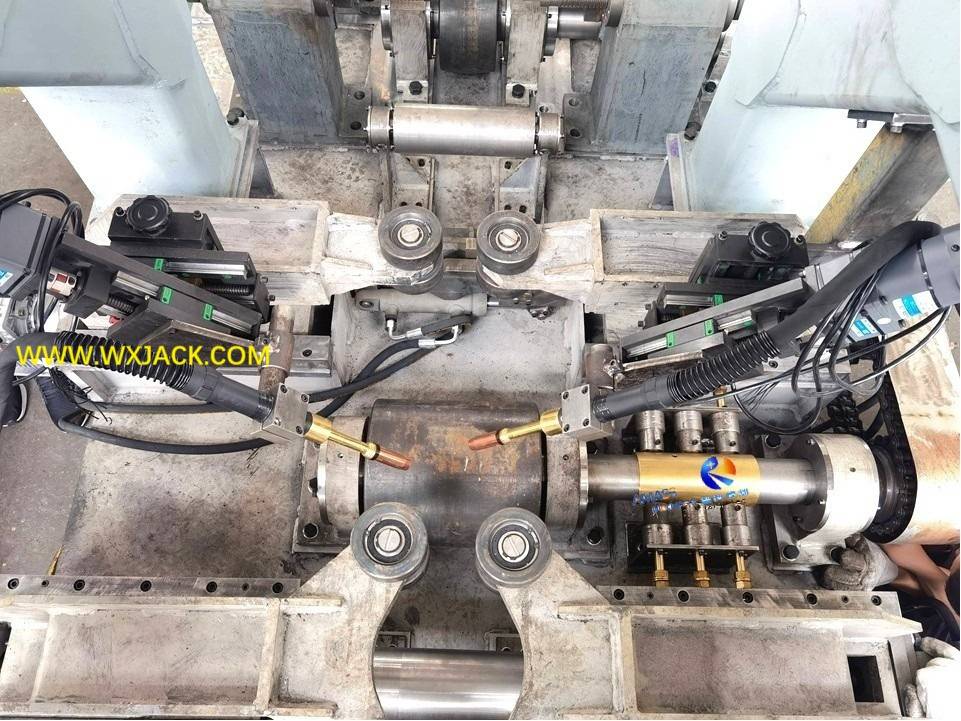

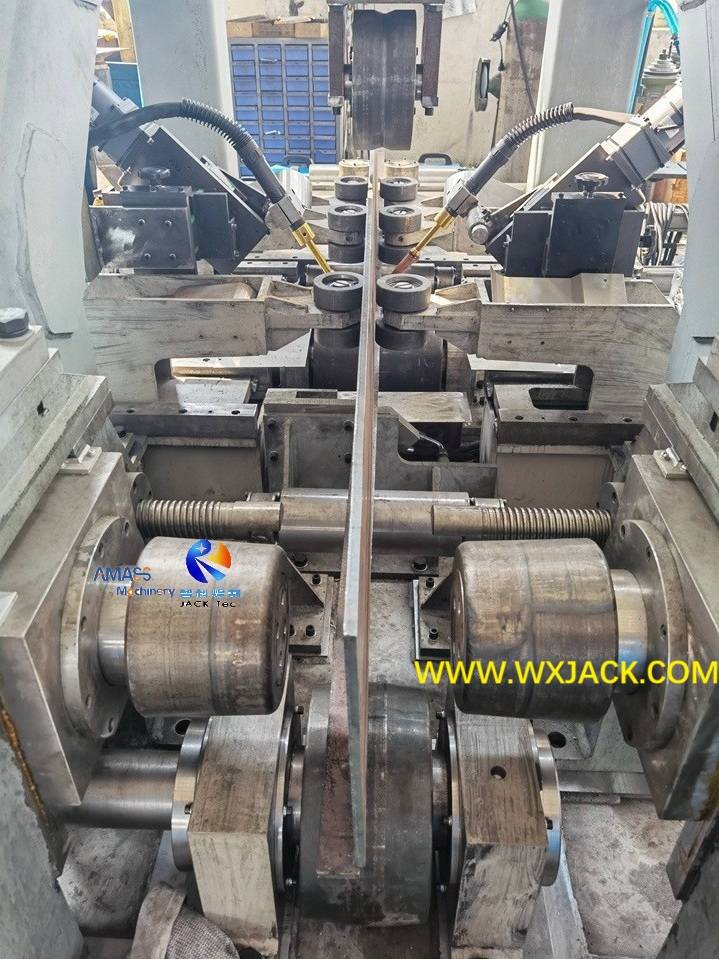

1) в рабочей зоне фланцевые и веб -сайты будут сначала превращены в сваренный Т -Луч;

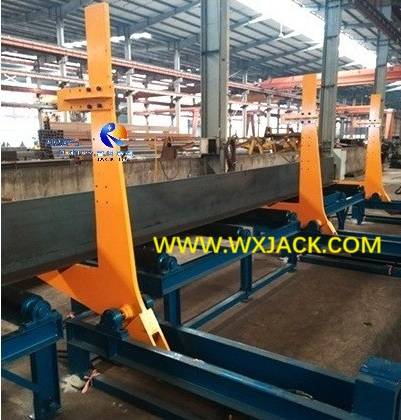

2) Затем половина законченного TEAM перевернута на 90 ° на гидравлическом приводе, переворачивающие стойки: ( Рис.5 )

3)  и добавление в 2 ^-й кусок веб -сайта, превращая WIP (работая в процессе) в готовый H Луч;

3. Преимущества производственной линии конструкции HEAM HEAM:

По сравнению с обычной тяжелой линией, эта компактная производственная конструкция HEAM BEAM Стальной конструкции имеет ниже значения для клиентов:

1) сберегательная площадь земли, от стандартной длины 120 м , сокращена до длины 43 м ;

2) от ширины 24 м , сокращается до 16 м ;

3) Гибкость в договоренности и законченные рабочие детали от клиентов;

4) Огромные сбережения более 50% для клиентов.

D. Планировка производственной линии H Луч 3 в 1 сварке сварки сварки .

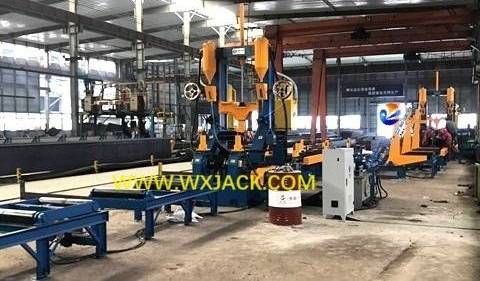

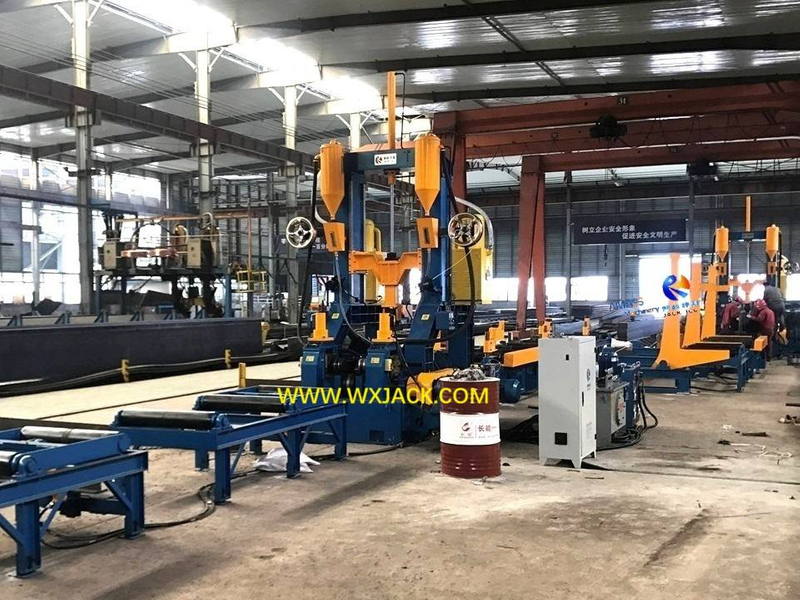

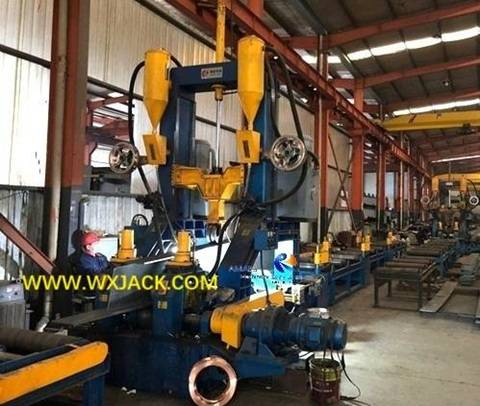

1. Реалистичный вид на производственную линию Wuxi Gack Design H Beam Steam Machine: ( Рис.6 )

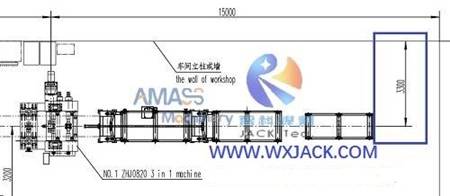

2. Позиционирование координации линии производственной конструкции HEAM Стальной стали:

1) весь комплекс машины должен быть установлен в качестве ссылки из массива стен или столбцов семинаров;

2) Это для получения кратчайшего расстояния от проводников маршрутизации в мастерской: электрические кабели, газ, вода и т. Д.;

3) интервал между центральной линией 1 -го набора 3 в 1 -часовой машине луча, относительно массива стены/ столбца, должен составлять не менее 3300 мм;

4) Это предназначено для получения достаточной комнаты для размещения гидравлических насосных станций и платы электрического управления машиной 3 в 1, а также для проходов для гудящих людей;

5) Закрыть макет точки входа в Wuxi Jack 3 в 1 интегральной машине:  ( Рис.7 )

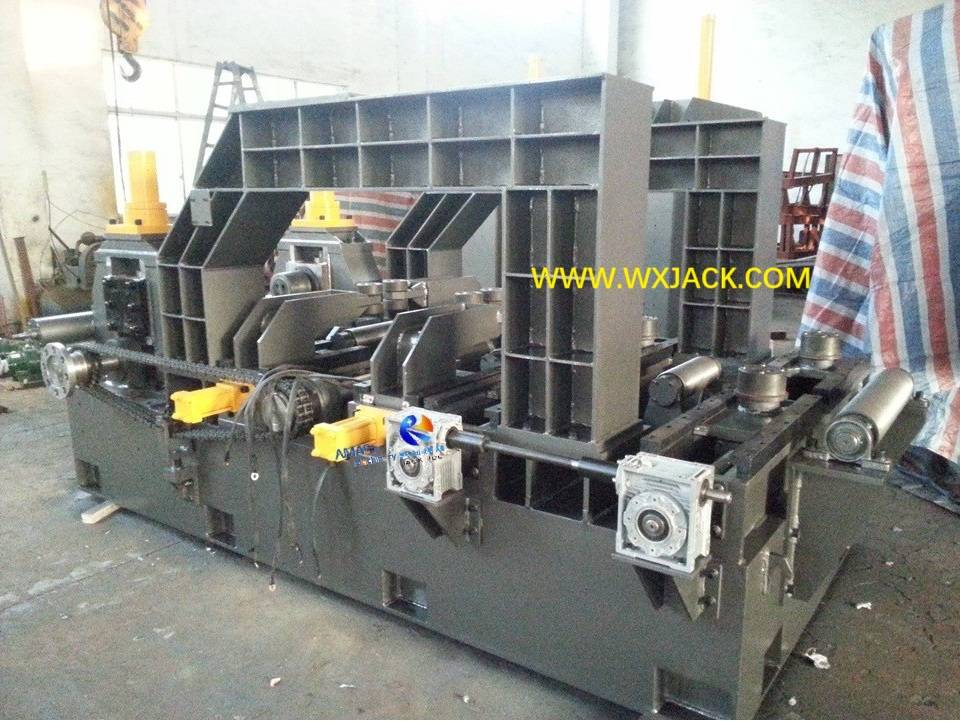

3. Каждый набор машины PHJ/ ZHJ 3 в 1 ч изготовления луча:

1)  Каждый набор производственной линии конструкции HEAM HEAM имеет входные и выходные конвейеры;

2) каждая группа конвейеров состоит из 3 сегментов таблицы роликов соответственно, в 11 м, общей длины;

3) суммирование, 1 набор машины PHJ/ ZHJ занимает около 25 м по полу мастер -класса;

4)  Вертикальный вид на планировку единого набора Wuxi Jack PHJ и ZHJ Models 3 в 1 машине:  ( Рис.8 )

4. Промежуточная точка в линии производственной конструкции HEAM Стальной стали:

1) 3 части из опрокидывающей стойки 90 ° расположены в шахматном порядке, между 3 частями таблицы ролика выходного конвейера 1 ^ST набора из 3 в 1 машине, с 2 ^-й набор;

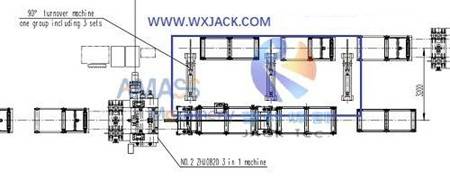

2) Точка переноса между 2 наборами Wuxi Jack PHJ и машиной изготовления стали ZHJ H: ( Рис .9).

E. Технические параметры производственной линии 3 в 1 ч. Сборка балки Сборка сварки. Выпрямление интегральной машины :
