Односторонний верхний верхний режиссер вертикальный сварки сварки

1.   Что такое сварчик сварки подъема ручной регулировки?

1) Происхождение:

Этот тип оборудования для подъема ручного управления, полученного из обычной группы серии HB Series, позиционера сварки сварки HB , это модернизированная версия, настроенная с функцией повышения сварного шва и заготовки;

2) Рабочая способность сварки сварки подъема:

а) 3 -я степень свободы:   как обсуждалось из введения в разделе продукта, типичный сварчик сварки в отдельной рабочей таблице имеет 2 оси движения:

- заготовка вращается в диапазоне 0 ° ~ 360 °;

- 0 ° ~ 120 ° наклона;

Теперь, с способностью регулируемой высоты сварного стола и, следовательно, заготовки, можно получить дополнительную ось Z вдоль вертикального направления и манипулировать;

B) Таким образом, эти подразделения продуктов могут быть описаны как трех оси сварки, который значительно увеличивает его применимый размер (особенно длину) заготовки.

2. Применение и применимый тоннаж ручного сварка сварки сварки:

1)   Применение  ручного регулировки повышенного сварки позиционера :

а)   Иногда пространство сварного стола вдоль вертикального направления недостаточно для манипулирования вращением и или наклоном заготовки, как в случае элемента структуры большого размера с относительным легким весом;

б)   при таких условиях иметь регулируемую таблицу по поворотам сварного шва с высотой очень полезно для правильной работы сварки;

2) Применимый тоннаж ручного сварки -позиционера:

А) Тоннаж такого рода оборудования для сварки сварки в стиле повышения ограничено 3 тонн и меньшей загрузкой. Другими словами, только модели легкой обязанности подходят для того, чтобы быть превращенными в такую ​​структуру ручной работы по вертикальной регулировке;

b) Для сварки более тяжелого и большего размера заготовки, которая включает в себя управление переворачивающимся таблицей сварного шва в вертикальной оси Z, для клиента должна быть применена другая структура оборудования для повышения сварки сварки типа, которая будет введена в последующих секциях продукта ' L типа гидравлического повышения и электрического восстановления сварки '.

3. Путь регулировки на высоте сварного столбца в ручной подъемной световой сварке.

1) Как изменить высоту заготовки в сварке?

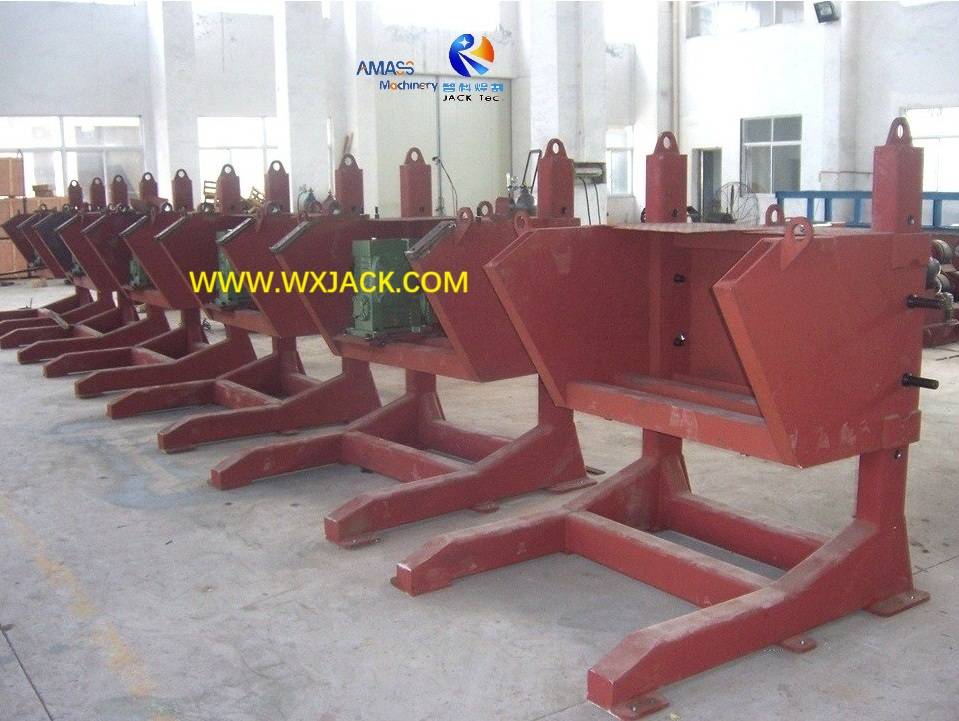

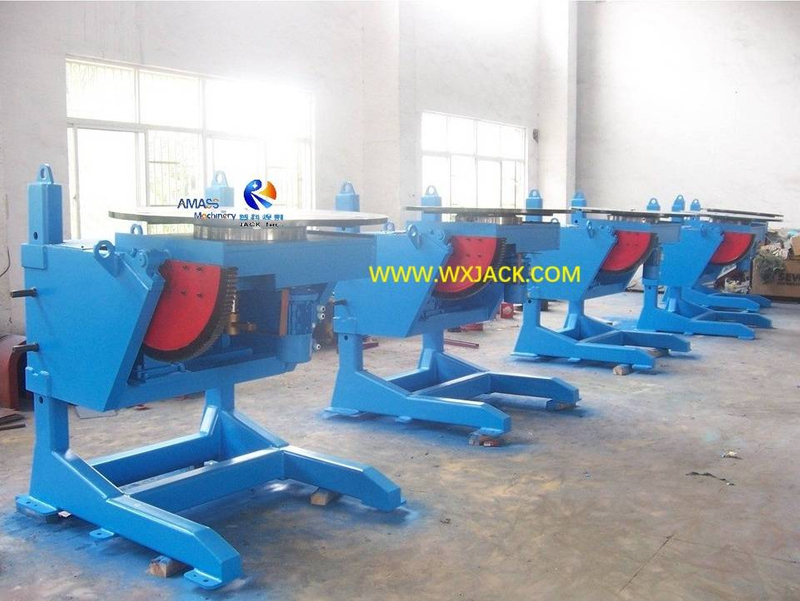

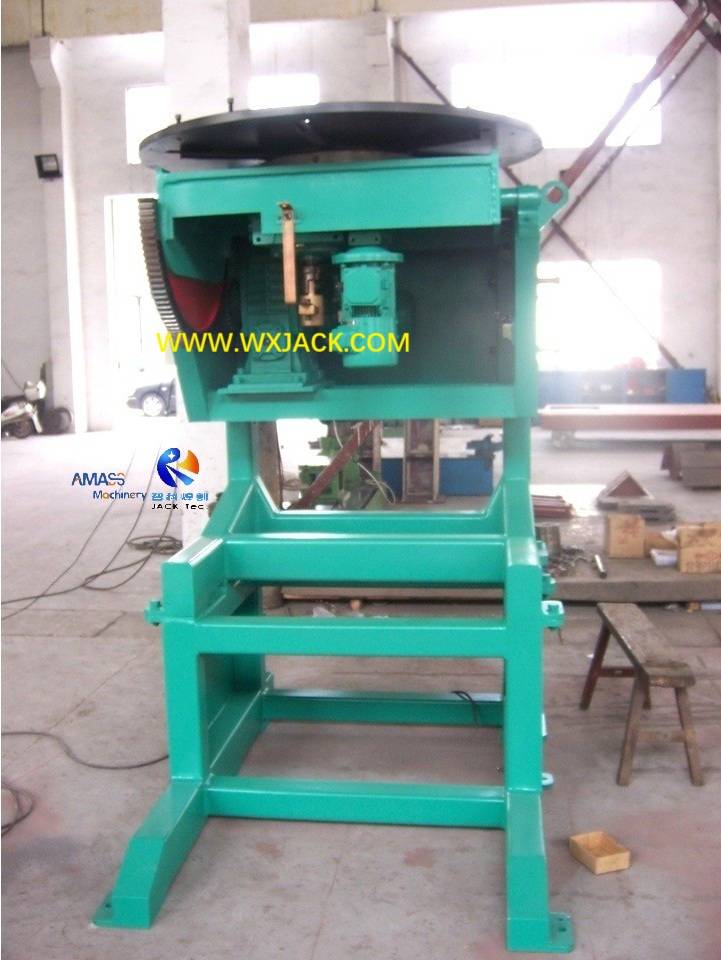

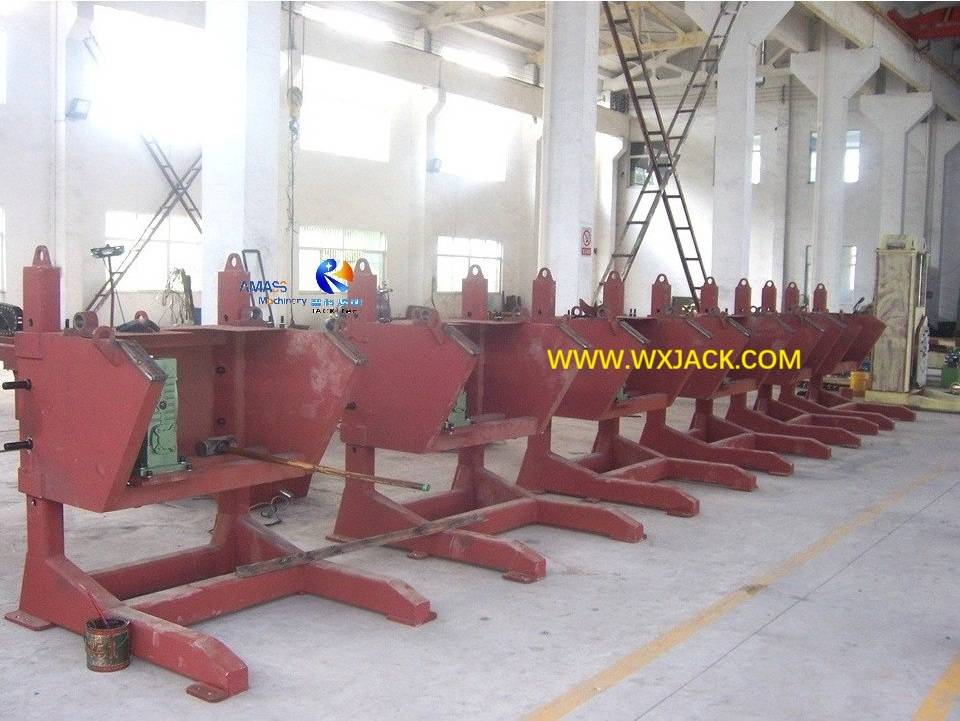

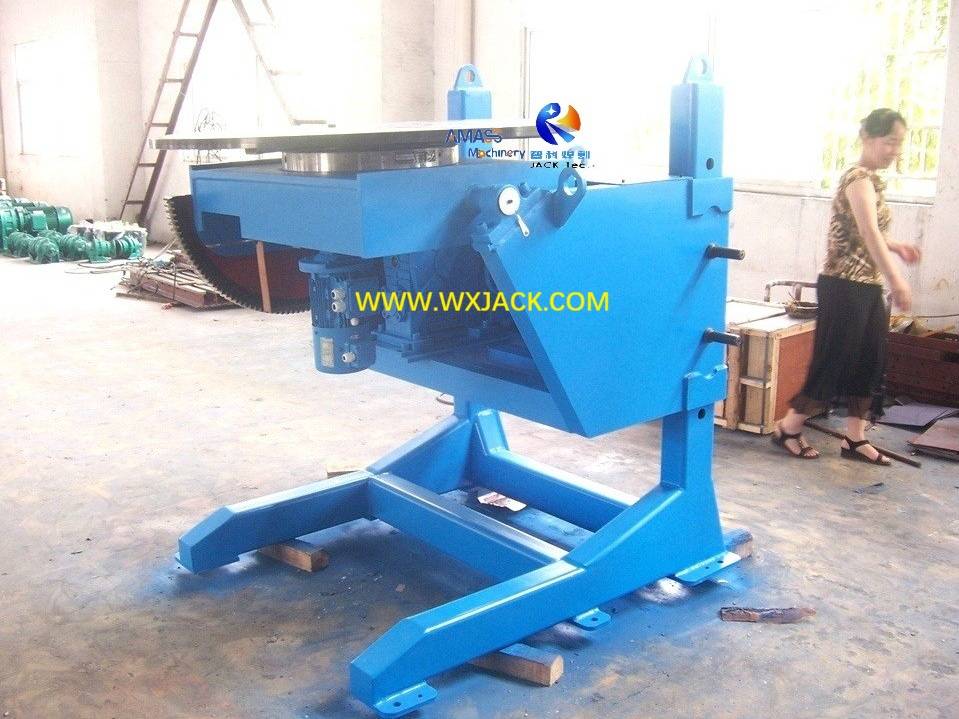

а) Из прикрепленных изображений мы видим, что регулировка высоты заготовки сделана вручную: есть массивы монтажных отверстий (часто 4 ~ 5 отверстий в наборе оборудования) на каждом из 2 части вертикальных колонн каркаса машины;

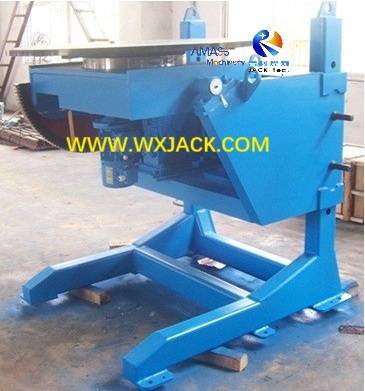

Различные оценки болтов для регулировки высоты заготовки: ( рис.1 )

б),   изменяя фитинг отверстия класса монтажных болтов, высота сварного стола и заготовки может быть изменена соответственно;

2)  Стадии обработки вертикальной регулирующей таблицы сварного шва.

а) сначала ослабить подходящие болты 2 столбцов таблицы поворота сварного шва;

б) поднимайте сварной сварной стол от механической основы оборудования;

в) опустите сварную сварку с шваром и собирайте его в новые оценки подходящих отверстий в двух столбцах;

D) таким образом, высота заготовки изменяется на другую оценку;

e) Из этого мы видим, что это то, что это то, что он будет более конкретно.

4. Технические параметры ручного сварки сварки серии HB:
