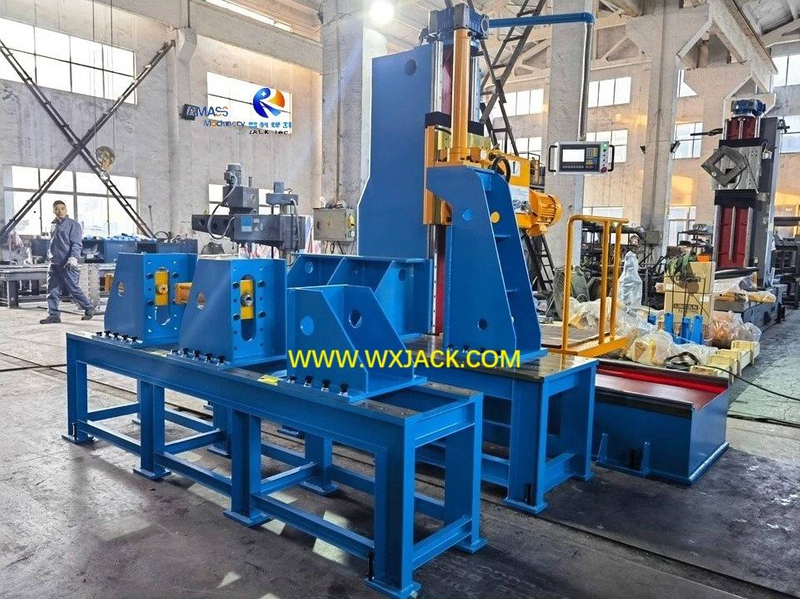

Модернизированная и отремонтированная CNC-DX0815 Стальная структура фланцевой фрезерной машины

A.   Функция, особые и сильные точки CNC-DX0815 Стальной конструкции CNC END FACE MACHEN:

1. Задача CNC-DX0815 Металлическая структура CNC Конечная фрезеровая машина:

1)  Природа: это набор специальных дизайнов и созданный компьютер компактных размеров, который будет использоваться на русском сайте клиента, для измельчения на конечных лицах различных стальных конструкций;

2)  Наибольшим объемом заготовки для этой фрезерной машины с фиксацией с ЧПУ является фланцевой аппарат, размером с ширины 940 мм/ высотой 520 мм/ толщиной 60 мм, который должен быть фрезерован на поверхности 940 мм x 520 мм;

3)  специальной точкой для эксплуатации фрезерного фрезерования конечной поверхности является приспособление вертикально -ориентированного фланца во время эксплуатации на поверхности, которая, с толщиной только 60 мм, должна быть плотно охвачена на этом узком ободке в фланцевую машину стальной конструкции ЧПУ и не должна быть избавлена ​​на этот обод от зажима;

4) Ниже приведены фотографии иллюстрации на вызовах, с которыми мы сталкиваемся для проектирования. Видео, снятые во время пробного запуска в Wuxi Jack Workshop, проверьте прикрепленное видео и многое другое на нашем канале YouTube:

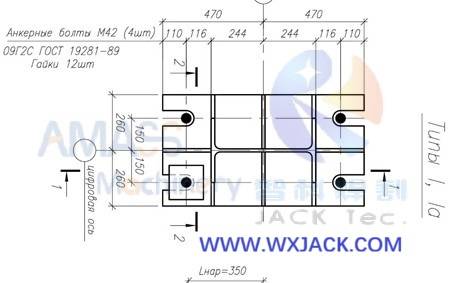

а) Вид спереди на фланец измерения и наброски от клиента, чтобы быть измельченным: ( Рис.1 )

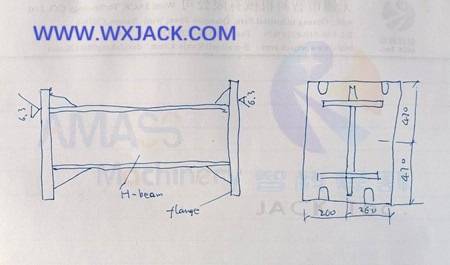

б) После операции на фленах с конечной линейкой фланцы заготовки будут сварены на обоих концах H Beam: ( Рис.2 )

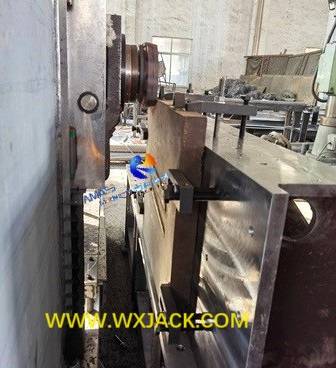

c) Проверка проектирования приспособления для удовлетворения ожиданий клиентов, во время ввода в эксплуатацию объекта на CNC-DX0815 в Wuxi Jack: ( Рис.3 )

2. Преимущества CNC-DX0815 H Лучаного измельчаемого фрезерного стекла:

1)  Легкая и облегченная операция: с контроллером ЧПУ в качестве центрального управляющего блока эта машина может помочь оператору избавиться от умственного расчета и трудных следов во время эксплуатации фрезерования, и сосредоточиться на мониторинге на эксплуатации фрезерования на коне. Другими словами, оператор может сделать небольшой перерыв в период бега;

2)  Просто сравните статус оператора на рабочих местах обычной фрезерной машины с конечной линейкой HEAM с точки зрения Стальной конструкции ЧПУ .

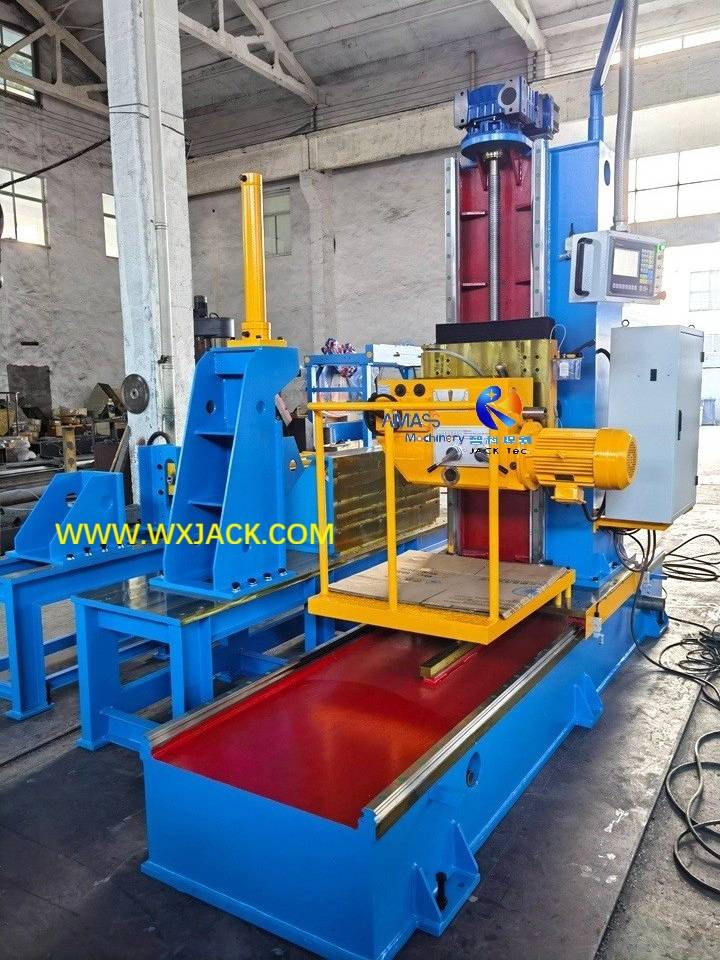

а)  Оператор Wuxi Jack CNC-DX3030: подставьте и наблюдайте за: ( Рис.4 )

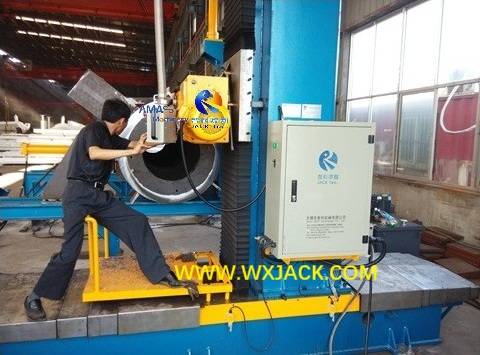

б)  Оператор Wuxi Jack DX1520 Стальная конструкция Конечная поверхность измельчения: жесткая на манипулирующей головке фрезелью для специальной операции с трассе

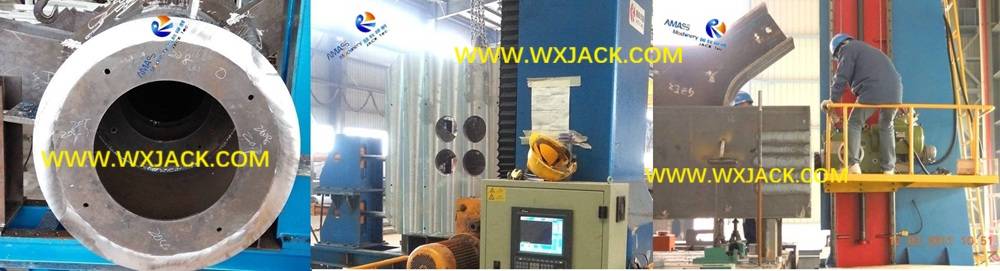

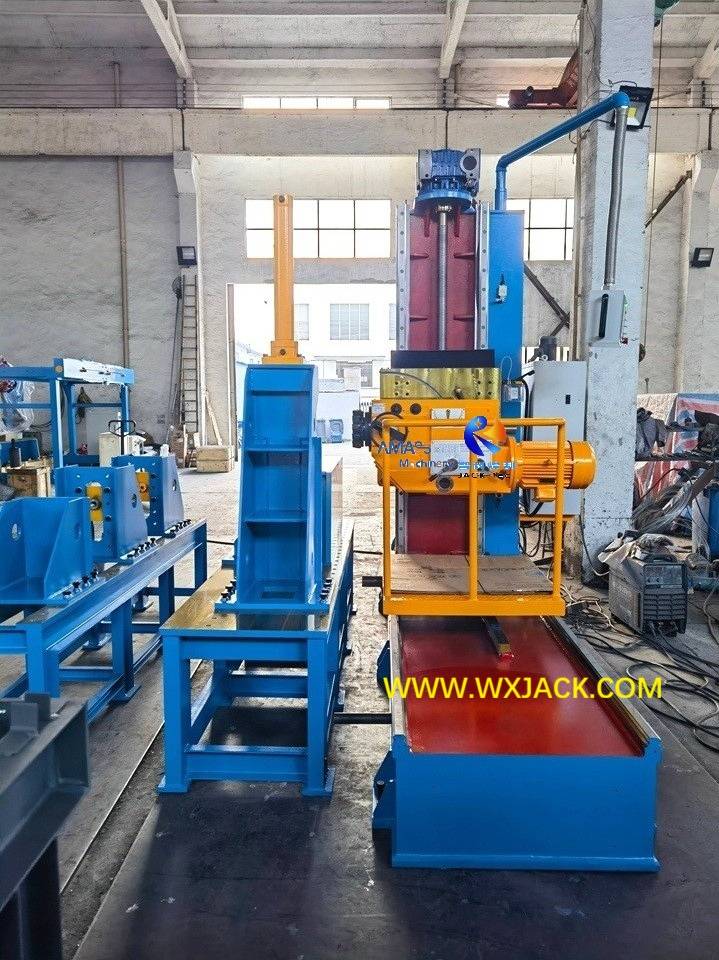

3) Все типы специальных контурных заготовков по пересечению сечения могут быть конечно с высокой точностью и эффективностью, с машиной из конец с ЧПУ: ( Рис.6 )

B. Технические особенности CNC-DX0815 Стальной конструкции CNC Структура фланкирования:

1. Происхождение: эта специальная дизайнерская машина обновляется от DX0815 стальной структурной фланцевой машины . Который, после того, как после ^{удаленного} принятия времени на установке Wuxi Jack, российский клиент думал, что контроль с ЧПУ лучше познакомился с машиной, чтобы их оператор мог «сделать перерыв и выпить чашку чая » во время фрезерной операции;

2. Что делает команда Wuxi Jack, чтобы обновить DX0815 в CNC-DX0815 CNC Flange Machine:

1)  Электрический контроль: это основной шаг в ремонте обычной машины управления. Оригинальные 2 части инверторов переменного тока и потенциометров были заменены системой управления ЧПУ;

2)  Привод для фрезерной головки: оригинальный двигатель серии AC серии 2,2 кВт/ 3 кВт для управления фрезерной головкой 7,5 кВт, движущейся на рабочей скорости вдоль вертикального и горизонтального направления (ось Y/ x), были заменены на сервоприводные двигатели 1,5 кВт/ 2 кВт;

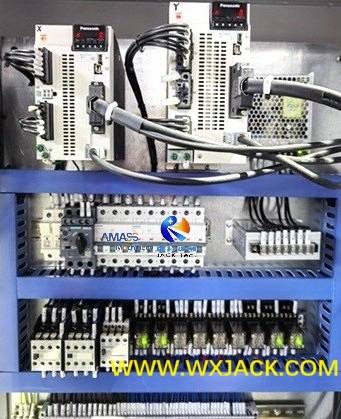

а)  Драйвер сервопривода оси x/ y для сервоприводов, установленных внутри платы управления CNC-DX0815: ( Рис.7 )

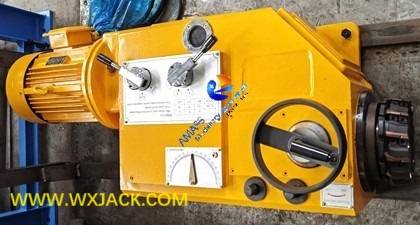

б) фрезеровая головка 7,5 кВт в Wuxi Jack DX Series H Beam Cond Feeking Machine : ( Рис.8 )

3) Операционная панель: оригинальная подвеска была удалена, а монитор ЧПУ берет на работу:

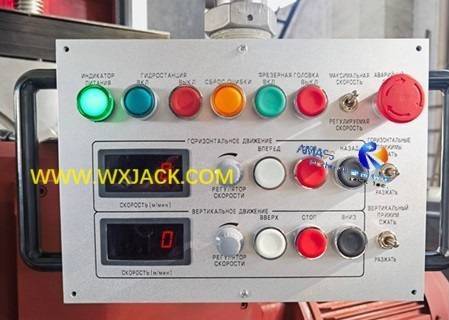

а)  Оригинальный операционный кулон в фланцевой машине DX0815: ( Рис.9 )

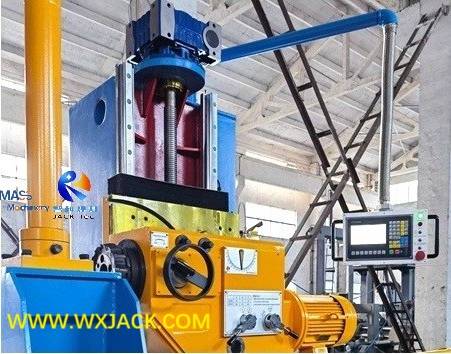

б) Контроллер ЧПУ в  модернизированном фрезерном машин Wuxi Jack CNC- DX0815 .

3.  Технический индекс CNC-DX0815 CNC H BEAR COND FECHING MACHINE:

1) Электрический контроль: высокая точность контроля с закрытым контуром, с отрицательной обратной связью с трассировкой и положением головы во время операции фрезерного производства, обнаруженной с помощью кодера, и отображаемой на экране монитора ЧПУ в режиме реального времени;

2)  Сервомоторный привод: сервоприводы имеют способность выходить более высокий крутящий момент, чем обычный двигатель переменного тока, обеспечивая более стабильное движение головки измельчения;

3)  Управление положением и точность обнаружения  может быть до уровня .xxx;

4)  Защита системы с ЧПУ и электрическим управлением от сурового и спрей -спрей на рабочем месте машины превышает уровень IP54, гарантируя долгосрочный срок службы машины.

C. Работа на CNC-DX0815 Стальная конструкция с ЧПУ

1.  Зажимные детали в приспособление из фрезерной машины с ЧПУ:

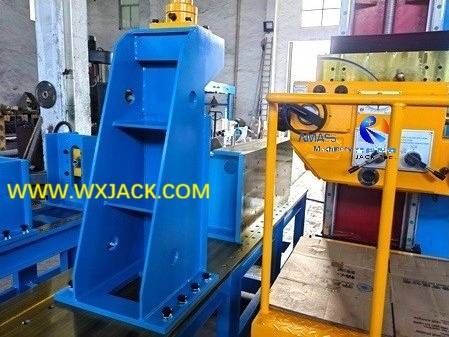

а) Для специального вертикального фланца просто удерживайте его в выделенном приспособлении машины: ( Рис.11 )

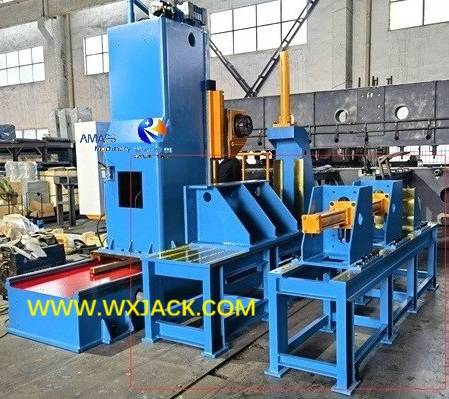

б) Для 'Стандартный ' заготовки H/ Beak Beam просто закрепите его в стандартную таблицу заготовки гидравлического привода: ( Рис.12 )

2.  Управление программой измельчения в стальной конструкции CNC End Face Feeling Machine:

1) исходный ввод данных заготовки: просто ключ в данных об общем измерении для регулярных (Box/ H/ I/ Cross), а также файла .dwg или другого редактируемого файла для специальных рабочих частей, посредством его порта интерфейса;

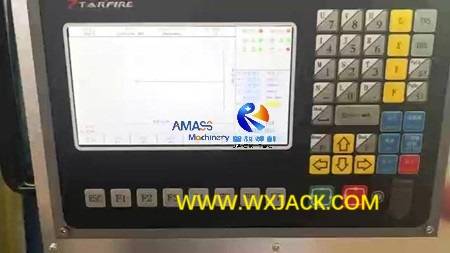

2)  Следующая работа и монитор шага могут быть выполнены с помощью клавиш мягких функций на экране контроллера ЧПУ: ( Рис.13 )

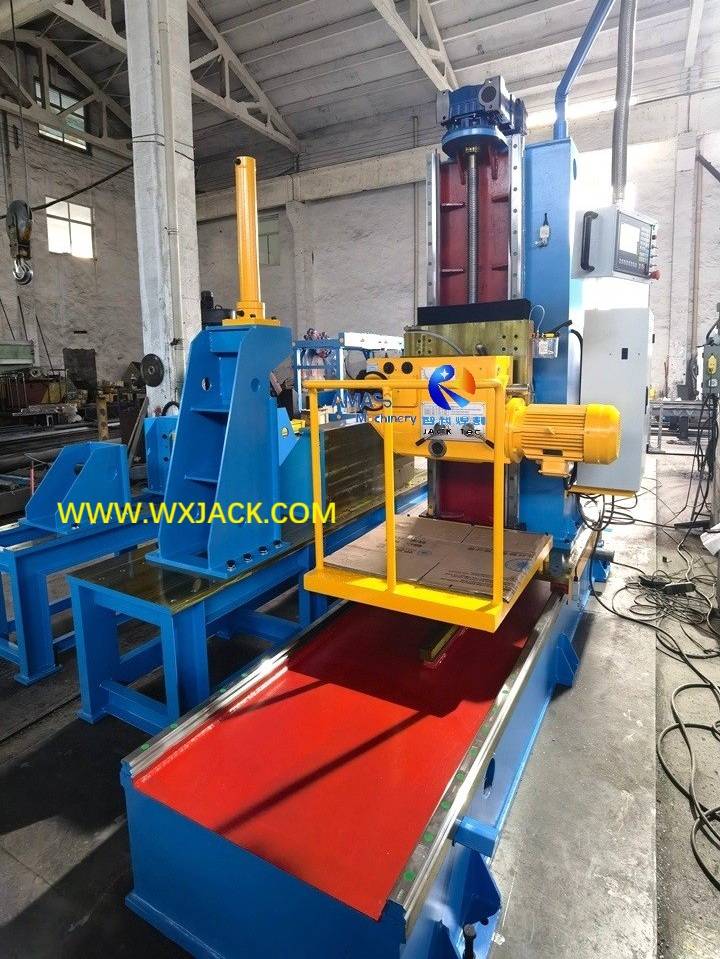

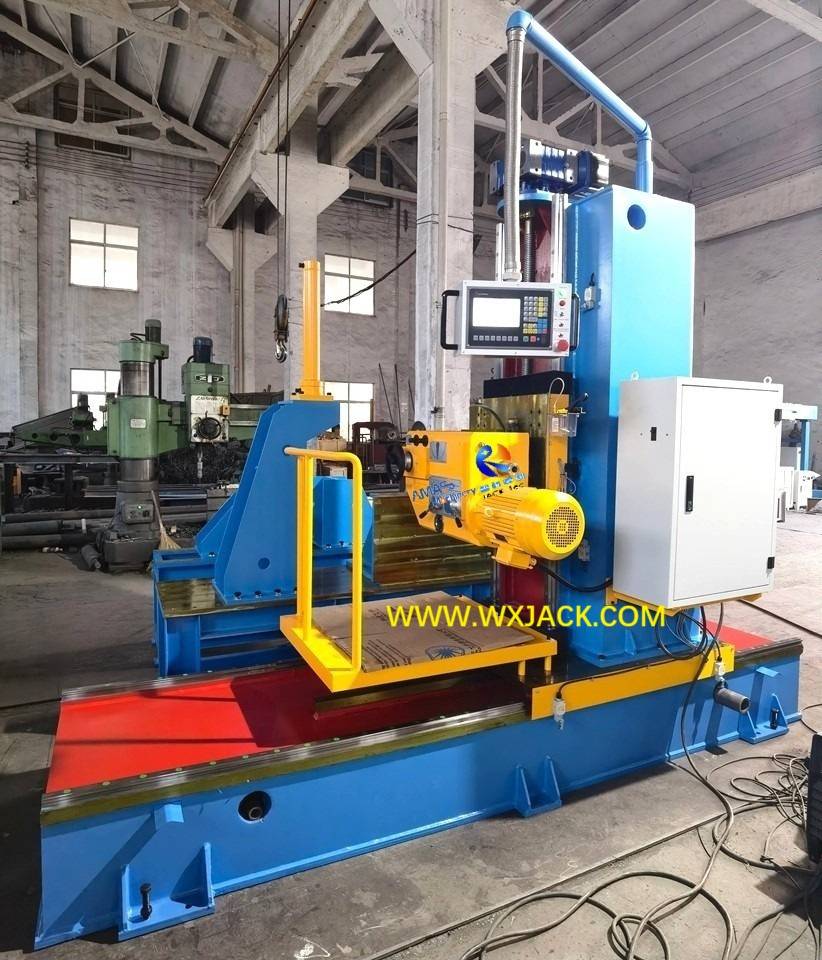

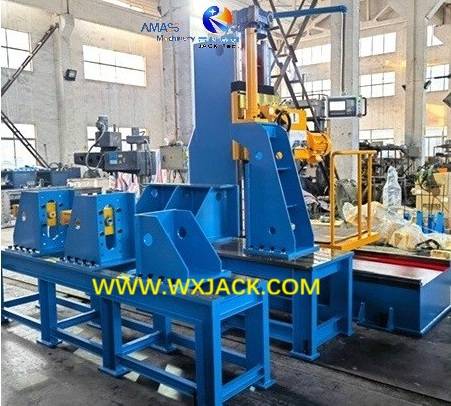

3. Наконец, это общий вид wuxi Jack CNC-DX0815 CNC H Beam Feefing Machine (гидравлическая насосная станция не на фото): ( Рис.14 )

D.  Технические параметры CNC-DX0815 Металлическая конструкция CNC H Лучая конечная поверхность фрезеровая машина:
