DX1530 Сварка

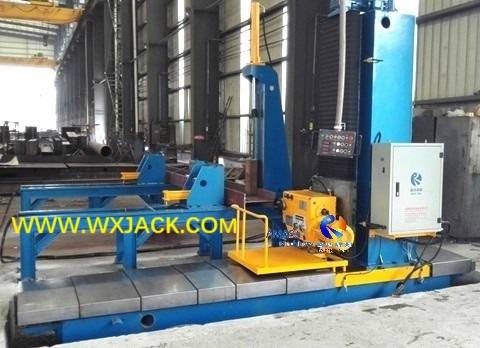

A.  Применение и широкое использование моделей DX15XX и DX12XX Обычное размер Сварки Структура h Лучанный фрезеровая машина:

1. Обычные модели сшившей коробки IH BEAR FEELING MACHINE:

В отрасли стальной конструкции удар высоты фрезерования с конечной линейкой составляет 1500 мм ( модели DX15XX , например, DX1530 ) и 1200 мм ( модели DX12XX , например, DX1215 ), приписываются как обычные или стандартные модели .

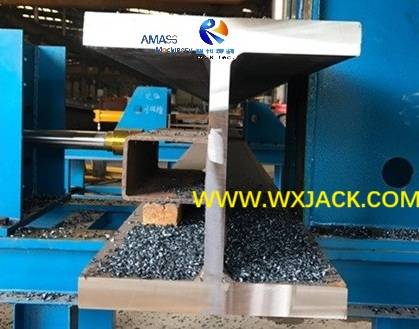

1)  H Луч: ( рис.1 )

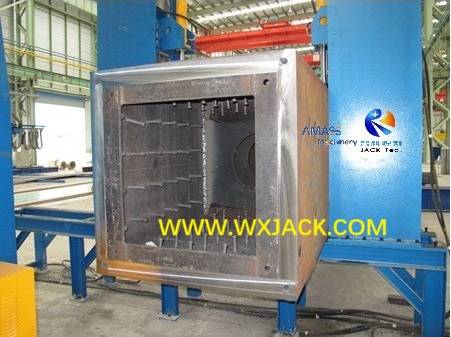

2)  Блок коробки: ( рис.2 )

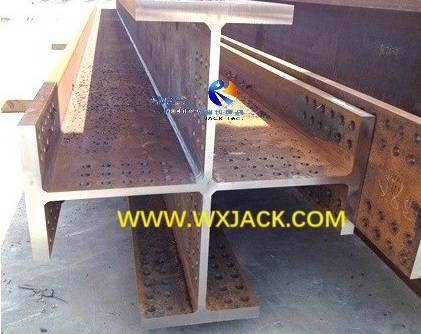

3)  Поперечный луч: ( рис.3 )

Как наиболее продаваемая серия составляет более 70% практического использования машины;

2. Использование DX1530 и другой стандартной стальной конструкционной коробки IH

1)  Функциональная и рабочая станция: этот станок предназначен для выполнения обработки конечных лиц на обоих концах сварки или конструкции конструкции, включая лучер/ I Beam/ I Beam. На семинаре стальной конструкции он развернут на станции EOL (конец линии) из производственной линии HEAM HEAM/ Production Beam;

2)  Преимущество: у машины есть сильные моменты дружественной работы и экономического бега. Это незаменимое оборудование для профессиональных производителей в отрасли стальной конструкции;

3)  Прикладная отрасль: DX1530 и другие обычные модели применяются в отраслях стальной конструкции/ химического/ давления/ судостроения/ мостового строительства/ производства оборудования;

3. Фон DX12XX и DX15XX Модели стальная структура H Лучана

Как две наиболее известные стандартные модели,

1) То же, что DX15XX, DX1215 является еще одной часто выбранной моделью малого и среднего размера, особенно в первые годы эворации машины, в те годы DX1215 имел самый большой объем продаж. Самая большая высота заготовки, доступная для окончания, - 1200 мм, - это 1200 мм;

2) В последние годы DX1520 постепенно занимает место DX1215, став моделью продаж № 1. Причина: 1500 мм заготовка высоты (H Beam/ I Beam) занимает основной поток в размере сырья для использования стальной конструкции;

3) Сравнительно в настоящее время, DX1215 HI BEAM END MEARING MACHING в основном используется для поверхности на заготовке из стальной конструкции малого и среднего размера:

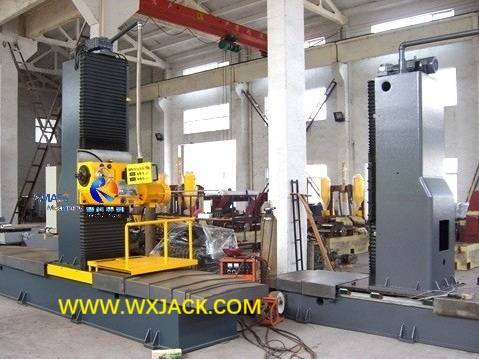

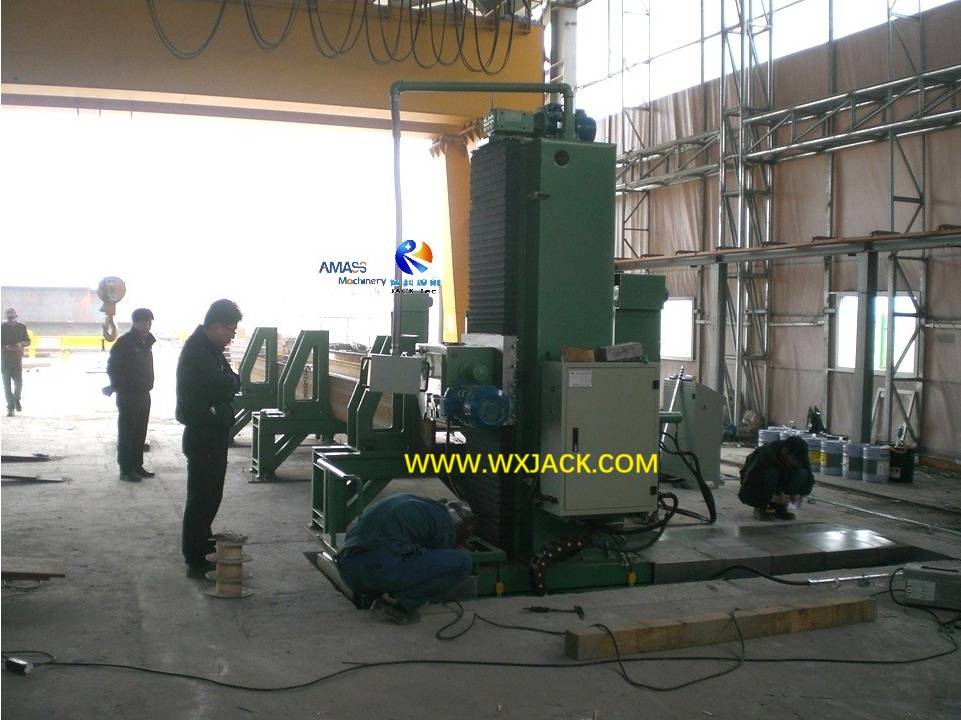

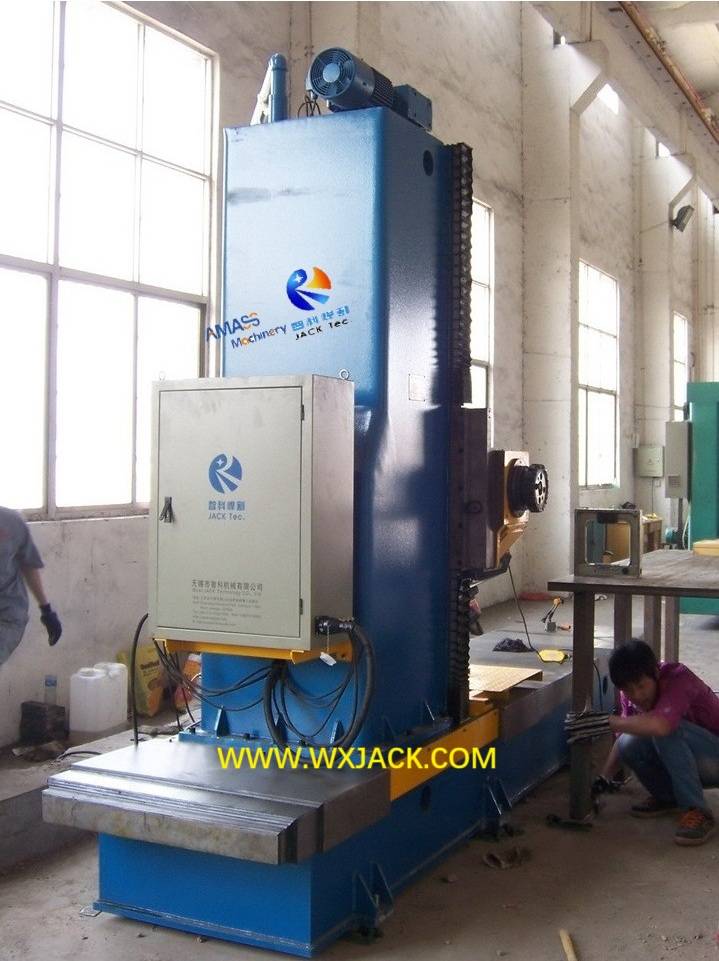

4) На семинаре Wuxi Jack Assembly, наборе DX1520 ( слева ) и набора модели DX1215 ( справа ), с разницей высоты 300 мм : ( Рис.4 )

B. Структура и принцип работы традиционной коробки IH Beam End Mearing Machine:

1. Общая структура стандартной коробки IH конечной формы луча:

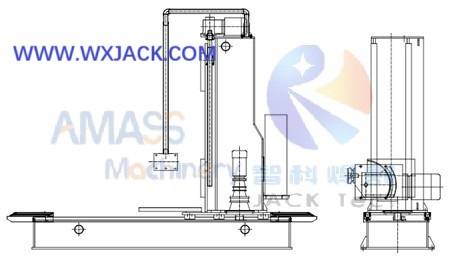

а)  Грубая дизайнерская эскиза на машине модели DX1520 : ( Рис.5 )

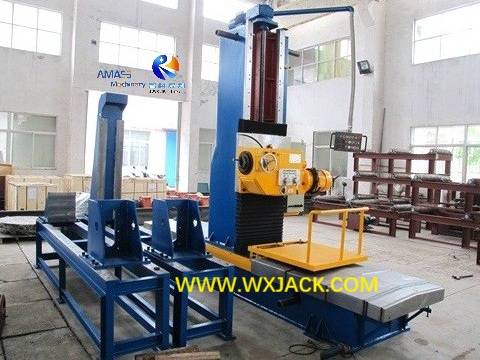

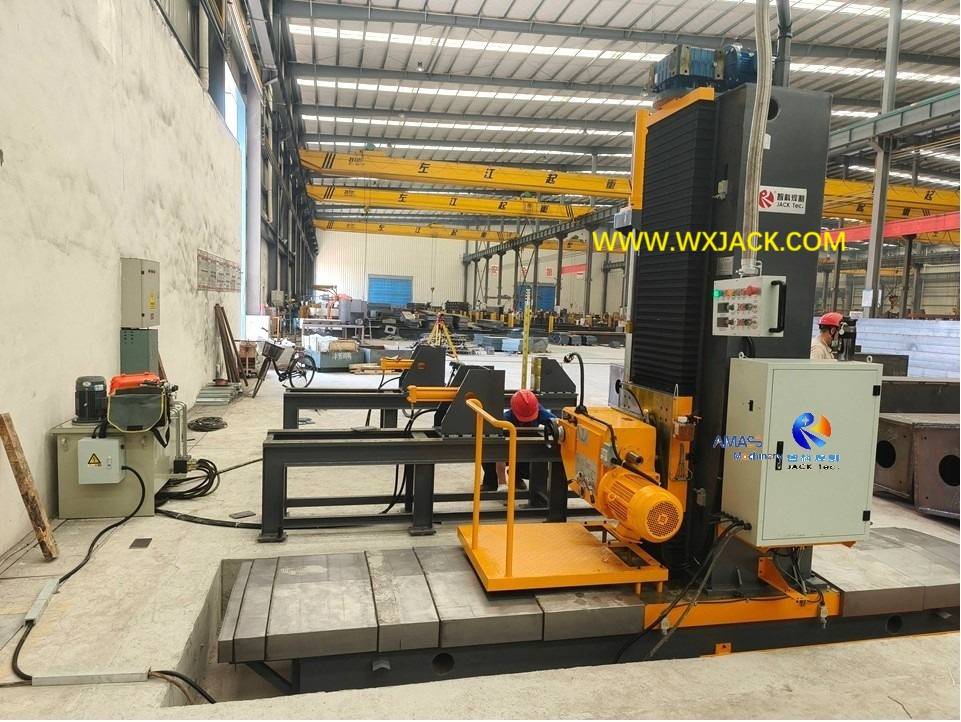

б) набор отделки, собранной Wuxi Jack DX1520 Madement: ( Рис.6 )

Полная конфигурация на одном наборе серии DX имеет основные единицы:

1) обработка: фрезеровая головка и фрезек;

2) Механическая основная рама: вертикальная колонна и горизонтальный слой;

3) Зажим заготовки: гидравлический зажим для привода и кронштейн;

4) Руководство по перевозке головки фрезерования: HIWIN -точный линейный гидерайный и защитный блок;

5) привод и трансмиссия: система механического кормления;

6) Система электрического управления;

7) гидравлическая насосная станция;

2.   Принцип работы стальной конструкции h Лучаный фрезеровая машина:

1) Меняжная головка - это механизм выполнения в машине, выполняющий работу из фрезерного фрезерования в прямой вертикальной плоскости заготовки:

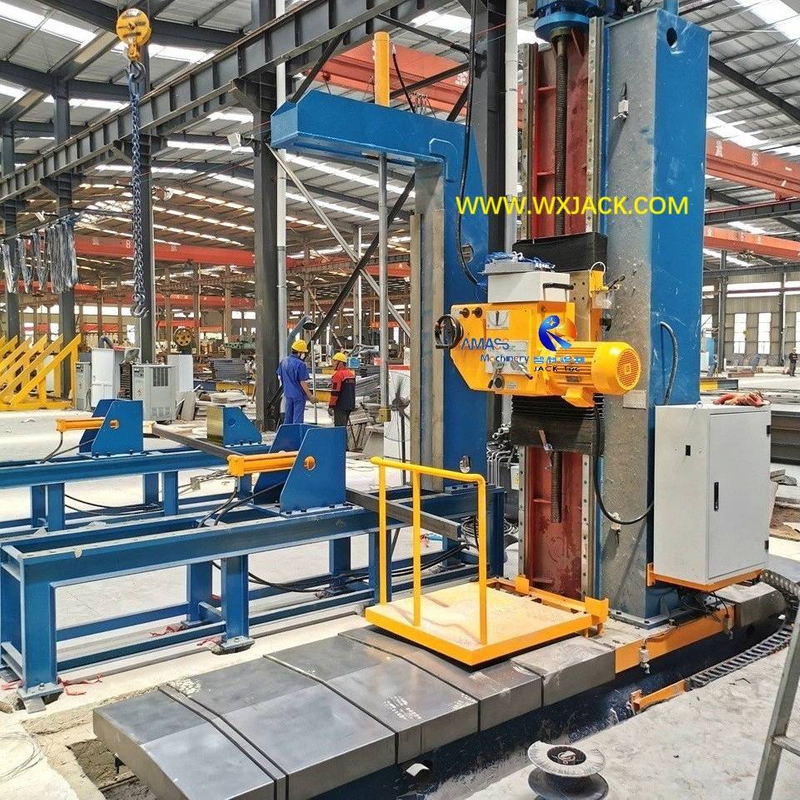

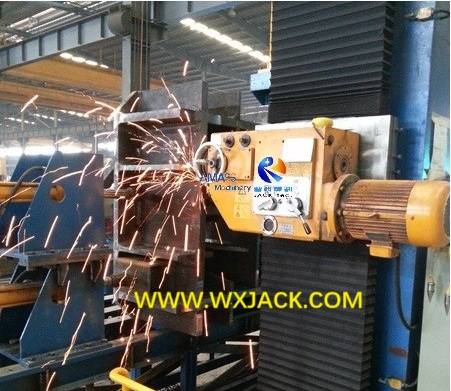

2)  Момент фрезерного фрезерования на поверхности на заготовке из стальной конструкции, в Wuxi Jack DX1530 Box IH Beam Fliging Machine: ( Рис.7 )

3) горизонтальное направление фрезерование: во время работы вертикальная колонка машины перемещается влево и вправо вдоль горизонтального базового слоя, на действительном ходе от 1500 мм до 4000 мм , выполняя работу по окончанию горизонтального направления, управление скоростью инвертора;

4) Вертикальное направление фрезерование: при перемещении перевозки перемещается вверх и вниз по вертикальному столбцу, на действительном ходе от 1200 мм до 1500 мм ,  измельчающей головки выполняет вертикальное направление, а также управление скоростью инвертора;

5) В регулярных моделях управления в любом моменте эксплуатации проводятся Это только одно направление , либо горизонтальное, так и вертикальное. отличается от коробки управления с ЧПУ .

3.  Фрешенинг рабочей скорости управления скоростью и отображение в фрезерной машине с конечной линейкой стальной луча:

1) В обычных моделях машина с контролем реле, скорость фрезерования конечной поверхности как горизонтальных, так и вертикальных направлений регулируется в диапазоне 100–800 мм/мин, в способе переменного частотного привода;

2) В машинах Wuxi Jack DX модели есть 2 части инвертора переменного тока и 2 набора цифровых измерителей дисплея , для указания на скорость конец лица в реальном времени в горизонтальном и вертикальном направлении соответственно. Для сравнения, на машине многих конкурентов , есть только 1 часть инвертора переменного тока, чтобы сэкономить стоимость производства машины:

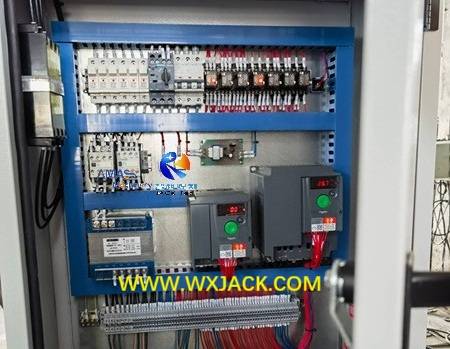

а)  Управляющий шкаф из фрезерной машины для фрезерного роста пучка Wuxi IH, 2 часа инверторов переменного тока с различной мощностью, для движения фрезелью вдоль горизонтального и вертикального направления соответственно: ( Рис.8 )

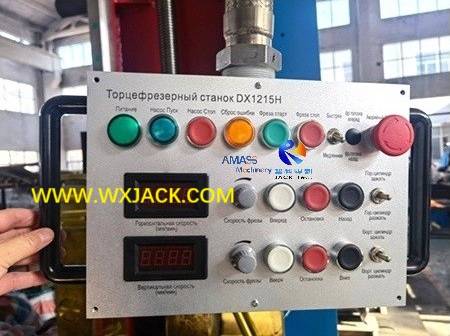

б)  Операционная панель с 2 частями цифрового дисплея на конце скорости фрезерования: ( Рис.9 )

C. Основные единицы обычных моделей Box IH Beam Cond Caching Machine:

1.   Hiwin Heavy Duty Ball Pursing Precise Guiderail:

1) В этой машине движение головки измельчения вдоль горизонтальной (ширина заготовки), так и вертикальных (высота заготовки), которые являются тяжелыми точными линейными гидерами, которые имеют сильную грузоподъемность/ малый зазор и высокая точность:

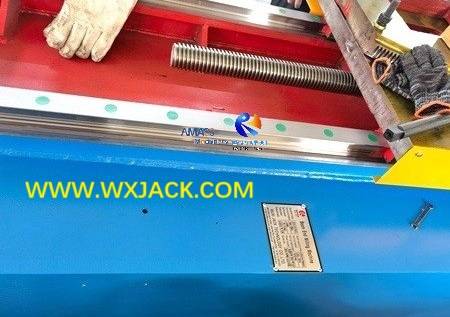

2) Hiwin  Linear Guiderails of Wuxi Jack DX Model Machine: ( Рис.10 )

2.  Операционная панель находится в способе нависающего подвеска, на том же уровне высоты, что и операционный персонал. Пожалуйста, проверьте рисунок 9, как указано выше, . можно повернуть 360 °, легко для настройки и мониторинга оператора;

3.  Защита на Guiderail в коробке Hi Beam End Maine:

1)  ход высоты: Guiderail в вертикальной колонне защищена экраном черного цвета органов, предотвращая разбрызгивание металлических документов и наносит вред;

2)  Горизонтальный ход: Guiderail в горизонтальном слое защищена телескопической вложенной крышкой, которая изготовлена из нержавеющей стали. Этот защитный блок имеет хорошее герметизацию, рассеяние тепла и долгое время использование жизни:

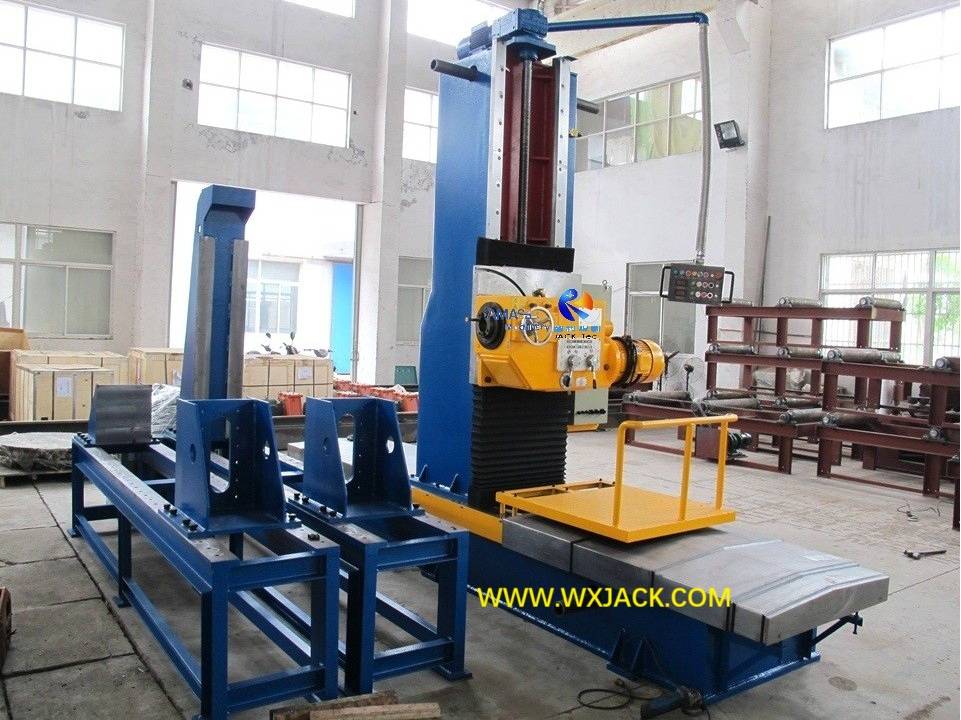

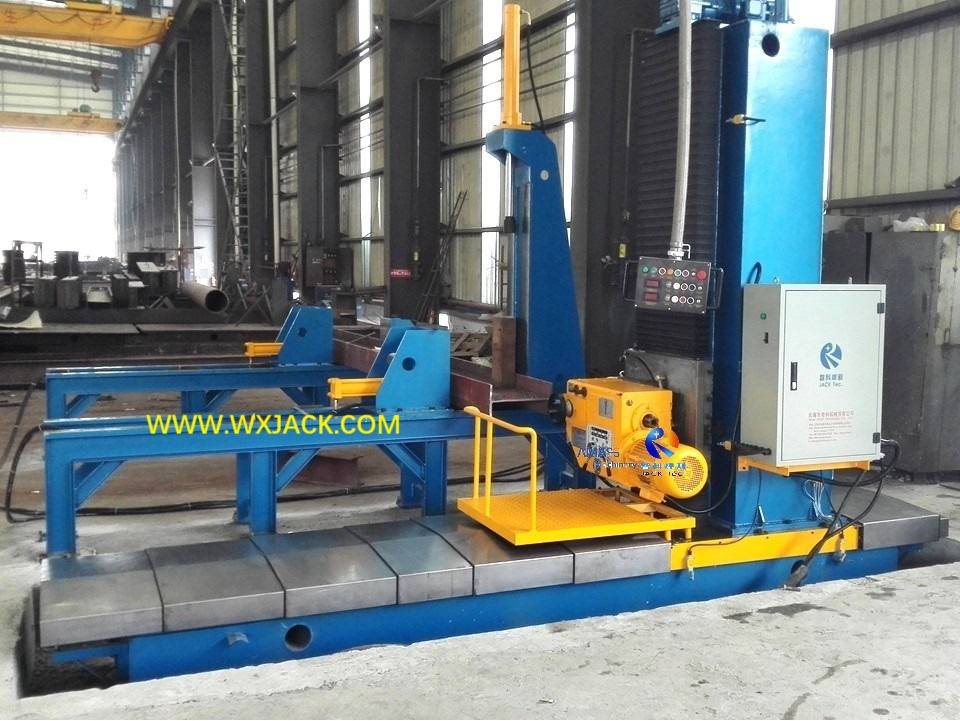

3)  Модельная машина Wuxi Jack DX1520, щит с черным цветом на вертикальном столбце и вложенная вложенная крышка из нержавеющей стали на горизонтальном слое: ( Рис.11 )

4.  Механическая основная рамка машины: горизонтальный слой и вертикальный столб - все это из сварочной структуры, которые используются в целом после изготовления, с высокой точностью, устойчивостью и отсутствием деформации;

5.   Метковая головка стальной поперечной коробки IH

Принято производится на заводе профессионального машинного инструмента китайского языка, HD750;

Он имеет характерные и сильные точки :

1) эффективность высокой мощности и фрезерного среза;

2) разумная структура и надежная производительность;

3) Широко скорость адаптируемого революционного диапазона шпинделя;

4) Операция друга пользователя с удобной корректировкой;

5) хорошая жесткость и низкий уровень бега;

6) высокая эффективность и удобная работа;

7) Революция его лицевого лезвия может быть модулирована с помощью ручного хвостовика в соответствии с размером головы резак:

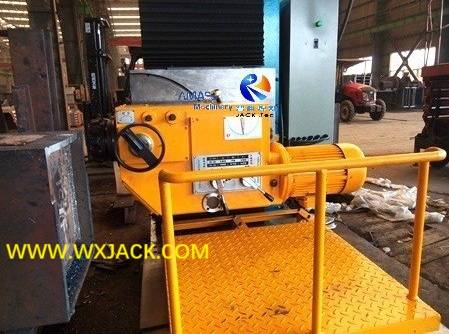

7,5 кВт высокая мощность высокая мощность и стабильная изготовленная фрезеровая головка, оснащенная с помощью моделей Wuxi Jack Box IH

8) Меняная головка может быть интегрирована в целом 0 ° ~ 45 ° вдоль вертикальной установки, так что канавку можно вырезать во время работы на фрезерной машине коробки IH. Это уникальная особенность продуктов Wuxi Jack;

6.   Смазка: горизональный слой оснащен ручным смазывающим насосом, что делает хорошую смазку на гидерайках:

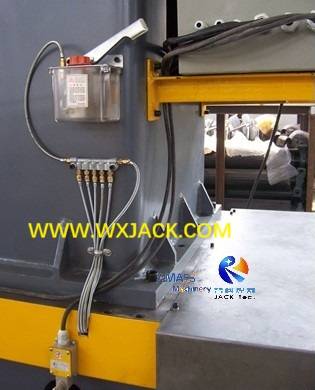

Механизм манипулирования насосом смазочного насоса: ( рис.13 )

7. Менянка из фрезерного резания и лезвия резака - это стандартный тип, который может быть удобно приобретен на международном рынке. Материал лицевого лезвия цементированная карбид сталь:

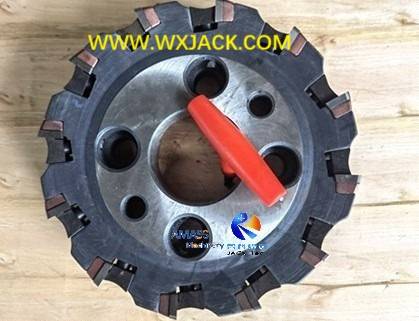

Спецификация D200 Метка для фрезерного резака, оснащенная моделями Wuxi Jack DX Обычный размер стальной конструкции H Лучатный фрезерный машин: ( Рис.14 )

D. Технические параметры стандартных моделей DX12XX и DX15XX Стальная структура H Лучана
