3 из 1 сварной машины для изготовления луча T и H PHJ15

Фон: прикрепленный мастер (первый) фотозаписи в рабочие моменты Wuxi Jack PHJ15 Model 3 в 1 -часовой машине изготовления луча на китайской стальной конструкции.

1.   Задача PHJ15 Модель 3 в 1 ч 1 -й балок сварной сварной машины и ее выполнения:

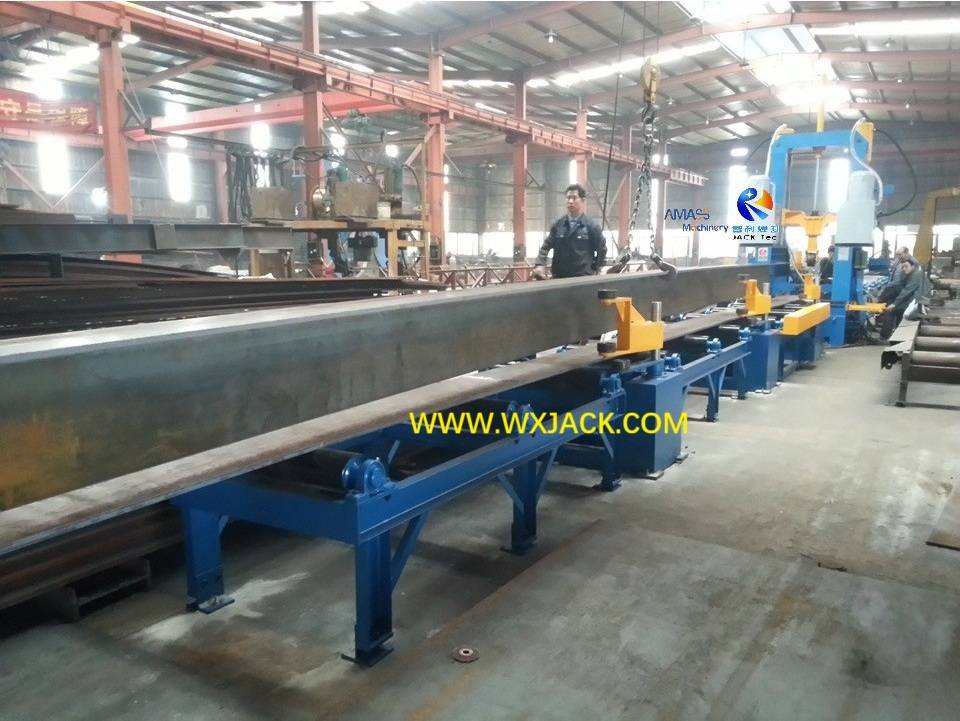

1)  От TEAM до H BEAM: на главной картинке показано начало второго шага для изготовления одного куска сварной H BEAM в этом 3 в 1 натяжение HEAD HEAD MACHER: при завершении сварки T -луча второй кусок фланца поднимается на заготовку вдоль входного таблицы ролика -конвейера машины, что превращает его в окончательную структуру сварного H Beam;

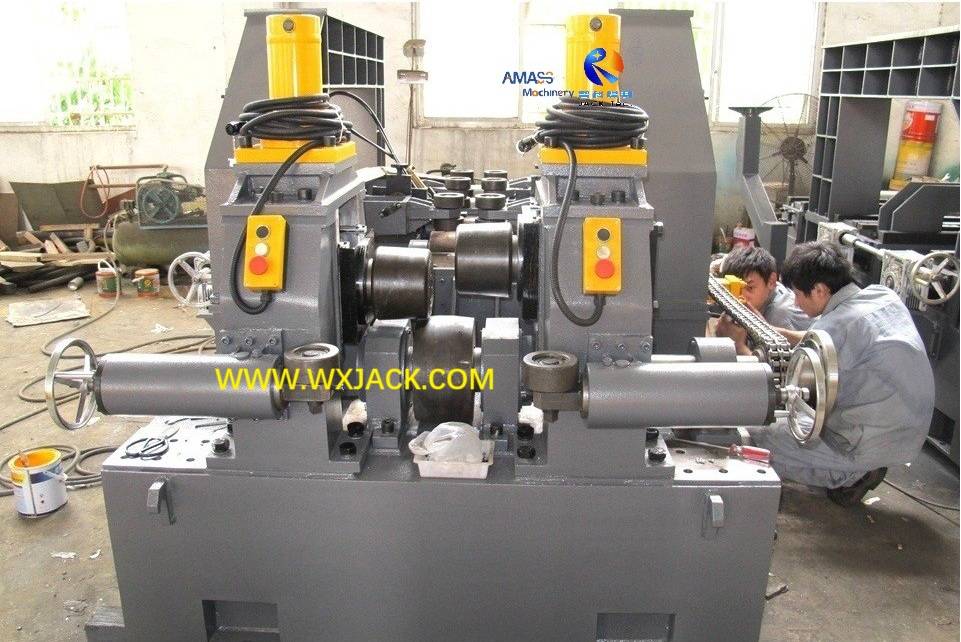

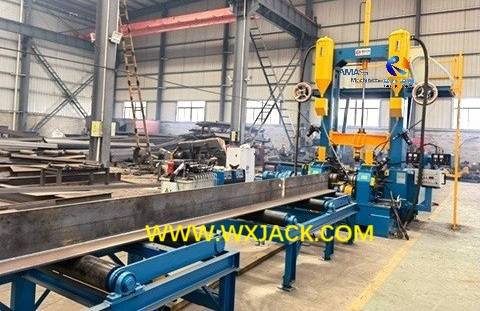

Сварная T -луч, заканчивающаяся из модельной машины Wuxi Jack PHJ15 : ( Рис.1 )

2)  2 ^-й раунд изготовления: тогда заготовка повторит шаги, выполненные в первом раунде сварного T -луча:

а)  быть зажатым и расположенным с единицами выравнивания;

б) сварка системой пилы (погруженной дуговой сварки);

в) и его фланец выпрямляется после сварки;

 С помощью этих процедур один кусок сварного H Луча является готовым изготовления в модели PHJ15 модели 3 в 1 часа.;

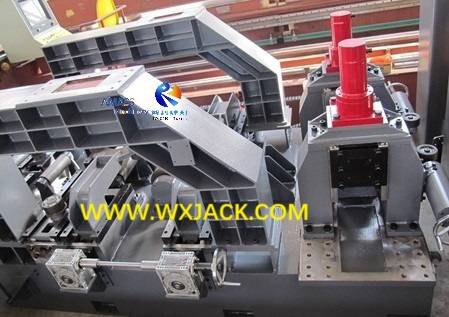

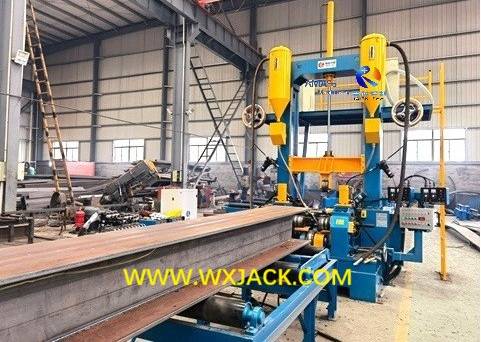

Сварная H Beam готовится к производству, от модели Wuxi Jack PHJ15 : ( Рис.2 )

3)  Оборудование для изготовления балки:

A) TEM-это еще один вид важной стальной конструкции, используемой не только как полуфабрикат WIP (работа в процессе) H Beam;

б) и, по вышеуказанным шагам, мы можем видеть, что эта модель PHJ15 модели 3 в 1 протягивающую машину сварщика H Beam (имя возникает из -за того, что HEM изготовлен в форме его натягиваемого », и проходить через машину) также может использоваться как 3 в 1 T Team Machind, который показан подключенным вторым изображением :

c) Набор зеленого цвета Wuxi Jack Model Machine - это доставляющий кусок сварного TEAM. Два набора машины на первом и втором прикрепленном фотографиях имеют одинаковую структуру и принцип работы и могут быть обменены для изготовления на сварной H Beam или сварной T -луче.

2.  Механический базовый слой интегральной автоматической сварки HEAM PHJ15 :

1) Использование: базовая кровать является основой машины. Это в форме твердой структуры. Собранная с u -формой гантри на вершине, базовое слое и u формируют, составлены в механическом основном корпусе машины изготовления луча 3 в 1 ч. Пожалуйста, проверьте прикрепленные 3 ^-й и 4 ^-й фотографии на базовой кровати и собрано основное тело машины соответственно;

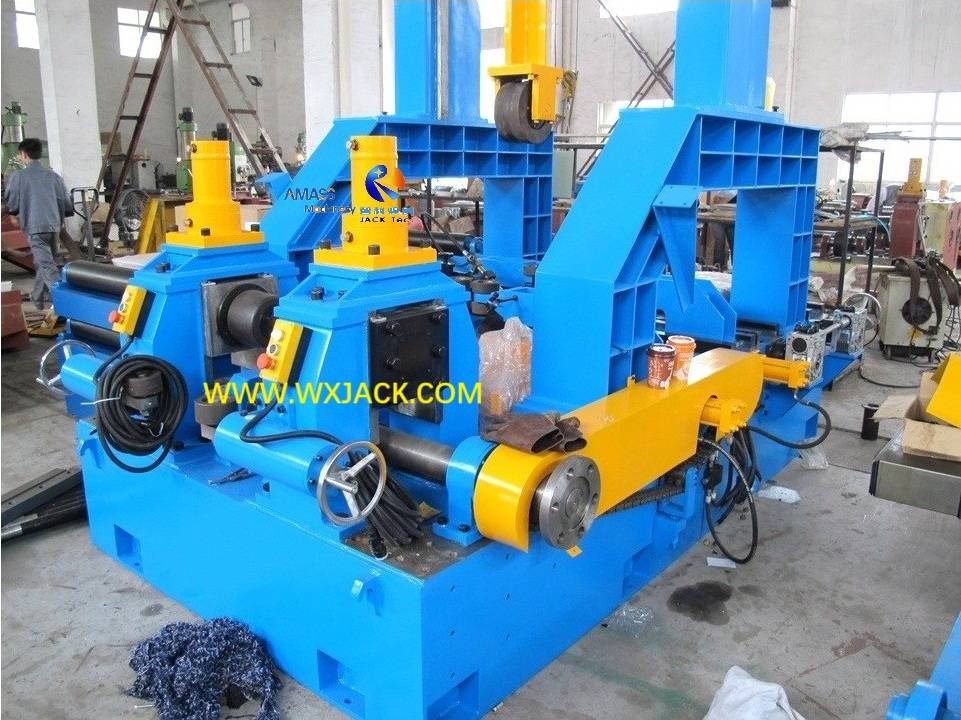

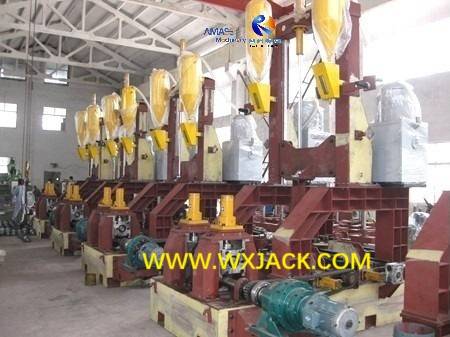

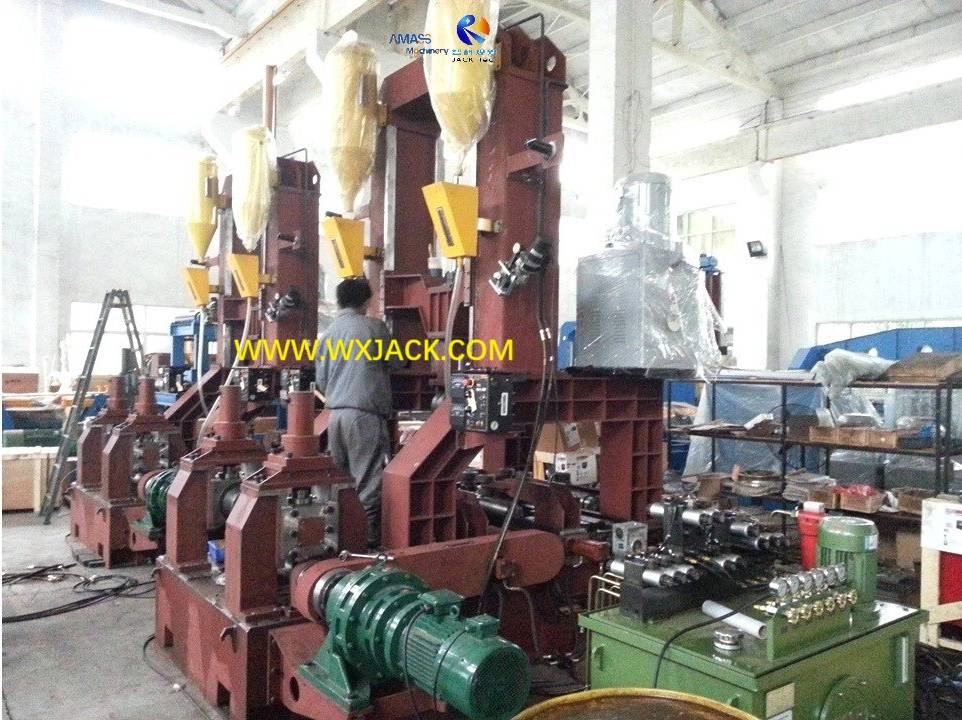

а) Механическое базовое ложе модели PHJ15 , в партийном продукте на мастерской Wuxi Jack:  ( Рис.3 )

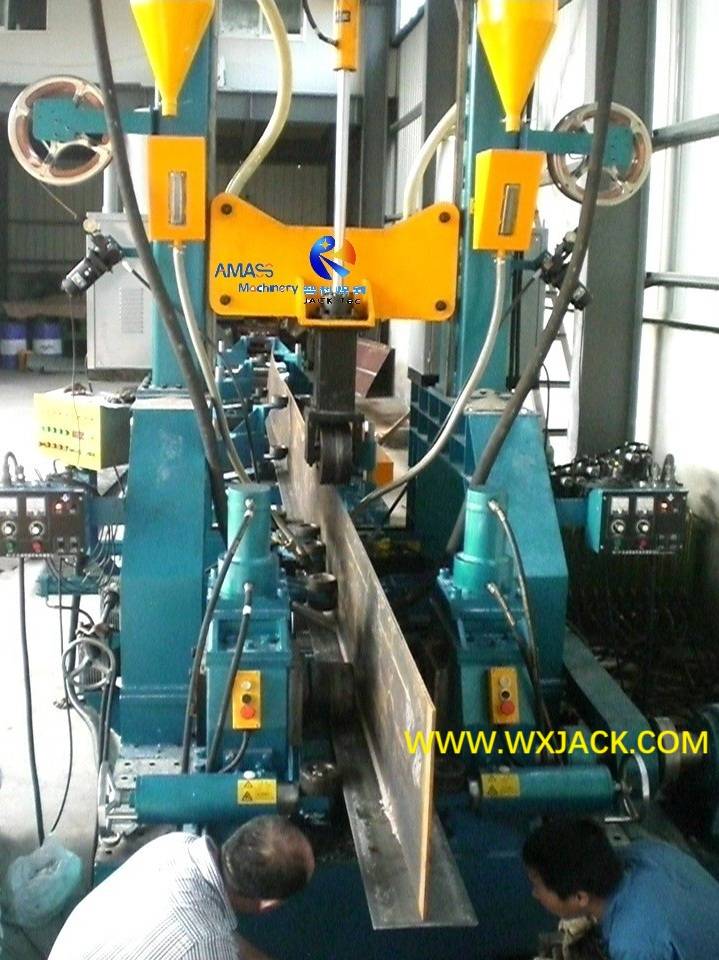

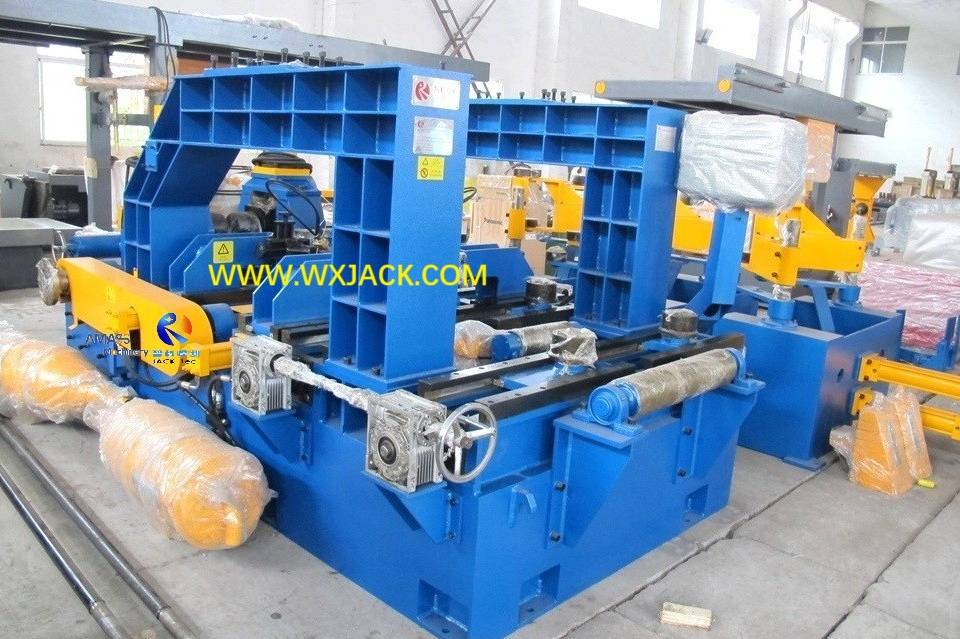

б)  Собранная механическая основная рамка модельной машины Wuxi Jack  PHJ15 , из базового слоя и рамы формы U:  ( Рис.4 )

2)  Структура: базовое слое имеет две основные участки пьедестала и два куска в верхних собранных C -скобках C, которые образуют боковую сторону основного корпуса машины;

3)  Кроншеты с формой C имеют две функции:

а) Один из них - построить относительную закрытую рабочую область 3 -за 1 -часовой сварной машины;

б) Другое состоит в том, чтобы иметь боковое отверстие с целью простой работы: при приспособлении к выравниванию фланца H Beam с помощью ручного ручного коленца оператор может получить доступ к этой операционной зоне без затруднения:

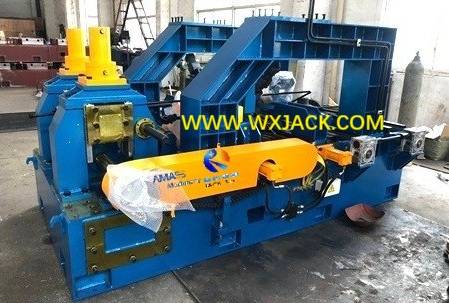

Боковая сторона модельной машины Wuxi Jack PHJ15 :  ( Рис.5 )

4)  Сравнительно, что ZHJ Series 3 в 1 Машина имеет закрытую боковую сторону, потому что обе стороны выравнивания фланца H лучевой

5)  Пьедестал является прочной и прочной структурой коробки, которая будет твердо собрана в основу машины, внутри пола мастерской, во время установки серии PHJ серии 3 в 1 ч.;

6)  Структивный кронштейн C имеет поперечное сечение формы сетки. Который, не только дает притяжение сквозь машину для сварщика H Beam, но и увеличивает его прочность и стабильность в значительной степени:

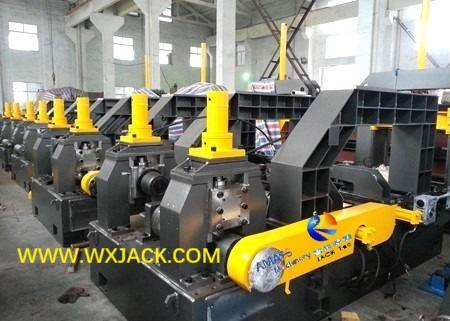

C Структурная кронштейна механического базового слоя Wuxi Jack Models Machine:  ( Рис.6 )

3.  Технические параметры PHJ15 Модель 3 в 1 T BEAR SWIND MACHING:
