LHA4Z/LHA5Z/LHA55Z Центр управления IH BEAM GANTREAD SWIND

A.  Функции применения моделей LHAZ Средняя операция IH Beam Gantry Weling Machine:

1  .  ​ ​​​​ ​Соответственно, модели LHAZ относится к 'Оператор стоит в середине или в центральной зоне моделей LHA Moders Moving IH Beam Weling Machine ':

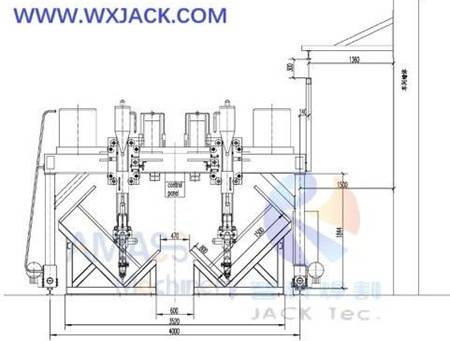

1)  Проектирование эскиза на средней операции моделей LHAZ Машины: ( Рис.1 )

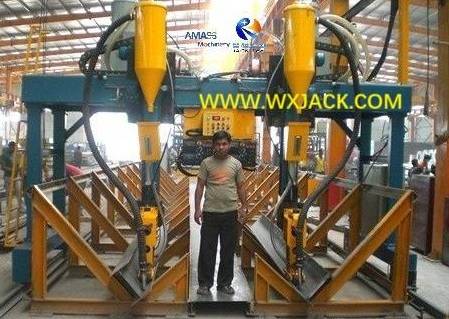

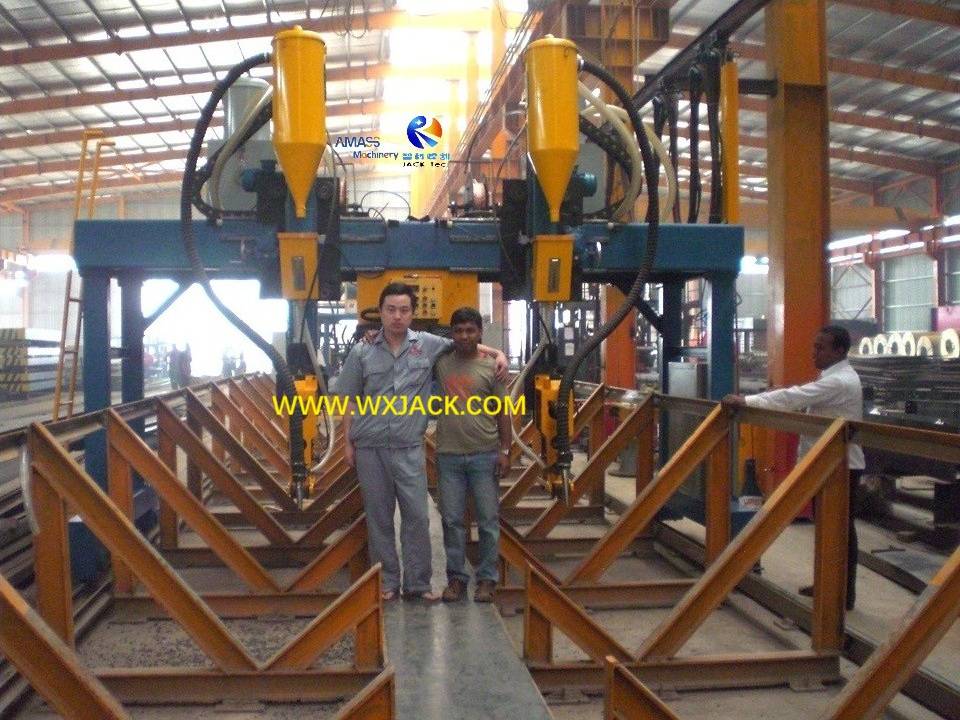

2) Оператор стоит в среднем проходе модельной машины Wuxi Jack LHA5Z : ( Рис.2 )

2. 3 Модели моделей LHAZ Средняя операция GANTRY MOVING IH BEAR SWIRD MACHINE:

1) Пролет с рельсом: из 3 моделей: LHA4Z / LHA5Z / LHA55Z , фигура подразумевает на пролете рельса машины. Например, для модели LHA4Z рисунок ' 4' означает, что эта машина имеет 4000 -миллиметровый пролет GANTRY (или пролет RAIL);

2) Макс. H Beam Web Height: Соответственно, каждая модель соответствует макс. Высота веб -луча: LHA4Z / LHA5Z / LHA55Z , пролет с железной дорогой 4000 мм / 5000 мм / 5500 мм , связанный с высотой веб -луча H до 1200 мм / 1200 мм / 2000 мм соответственно:

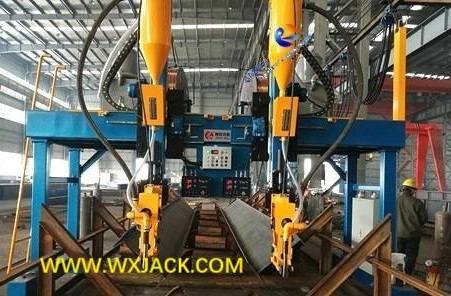

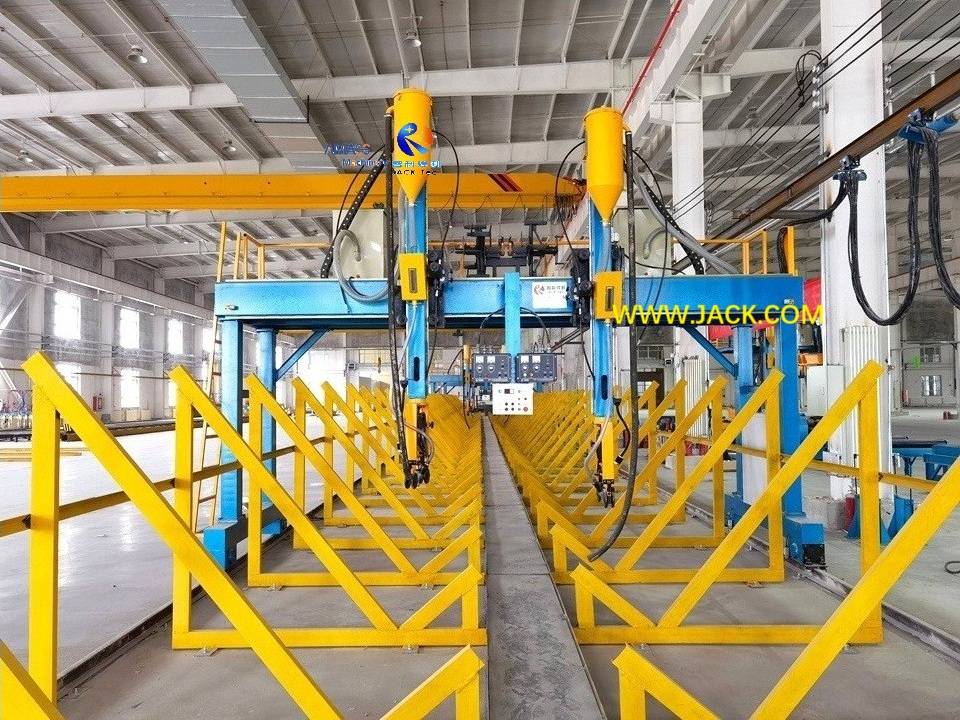

3)  2 части 1000 -мм роста HEGE H BEAM сварка из модельной машины Wuxi LHA5Z: ( Рис.3 )

3  . ​ ​

1)  Спецификация: Наоборот, для моделей Gantry Structure в стиле бокового управления, аналог LHA4C с тем же размером 4000 -миллиметрового промежутка GANTRY, доставляемое сварка H Beam может иметь свой веб -высота до 1500 мм.;

2) В этом отношении, для моделей LHAZ Center Control Type Gantry Ganty, он жертвует размер сварной H Beam, чтобы компенсировать легкость работы- один меньший оператор в центре LHA4Z по сравнению с контролем LHA4C :

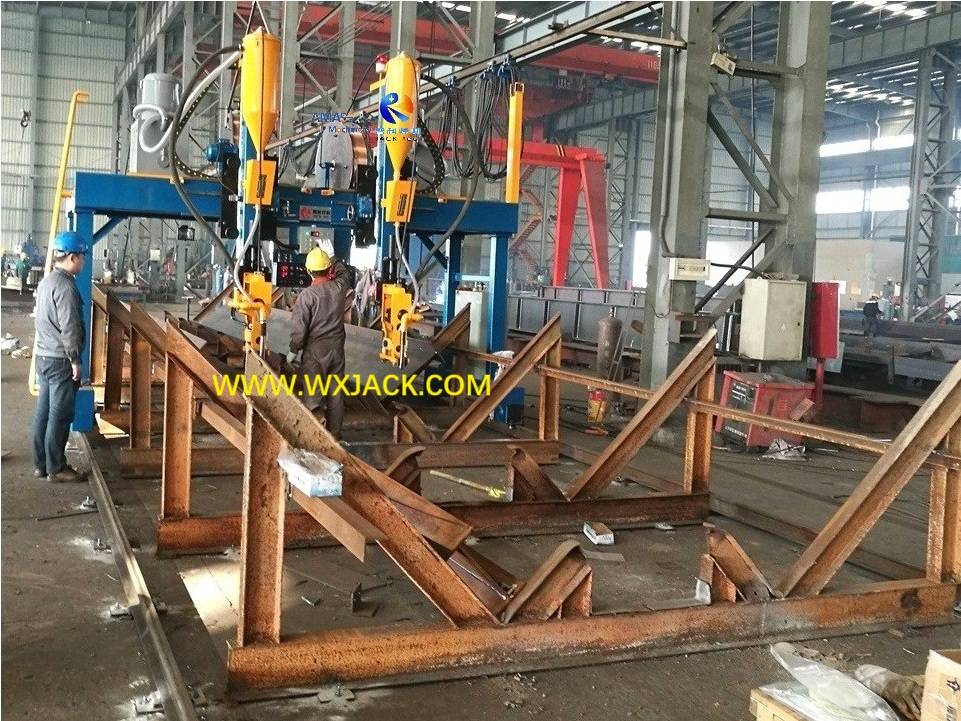

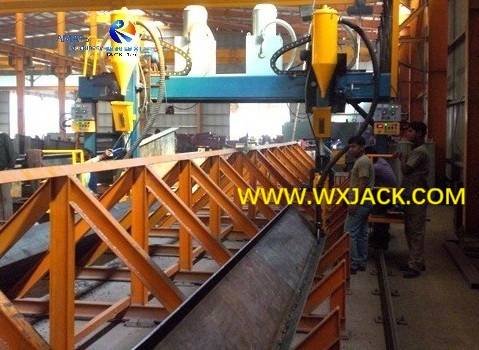

2 Операторы стоят на боковой стороне модельной машины Wuxi Jack LHA5C , на индийском клиентском объекте: ( Рис.4 )

3)  Больше применения. По этой причине модели управления центром серии LHAZ См. Больше применения, чем модели боковых контролей LHAC в настоящее время, предположим, что клиенты производят средние малые размеры сварки H Beam, что значительно экономит расходы на переменные затраты на рабочую силу для клиентов.

B. Операция на серии Lhaz Middle Operation Gantry Moving IH Beam Saw Machine:

1.  Продуктивность сварки Gantry Gantry Gantry Lhaz I H:

1) Поскольку каждый кусочек H Beam имеет четыре куска шва, ожидающих сварки, машина должна выполнять четыре раза операции по затонувшей дуговой сварке пилы на H Beam;

2) и поскольку эта структура модельной машины LHAZ имеет две сварочные станции в одном наборе, каждый раз, когда она может выполнять сварку на двух частях H Beam одновременно:

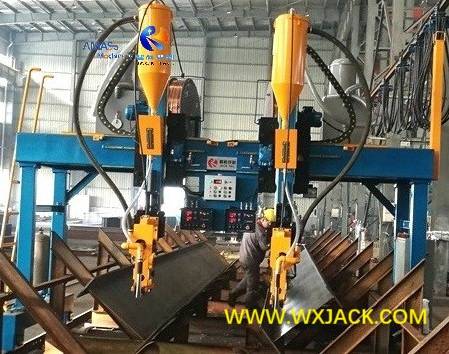

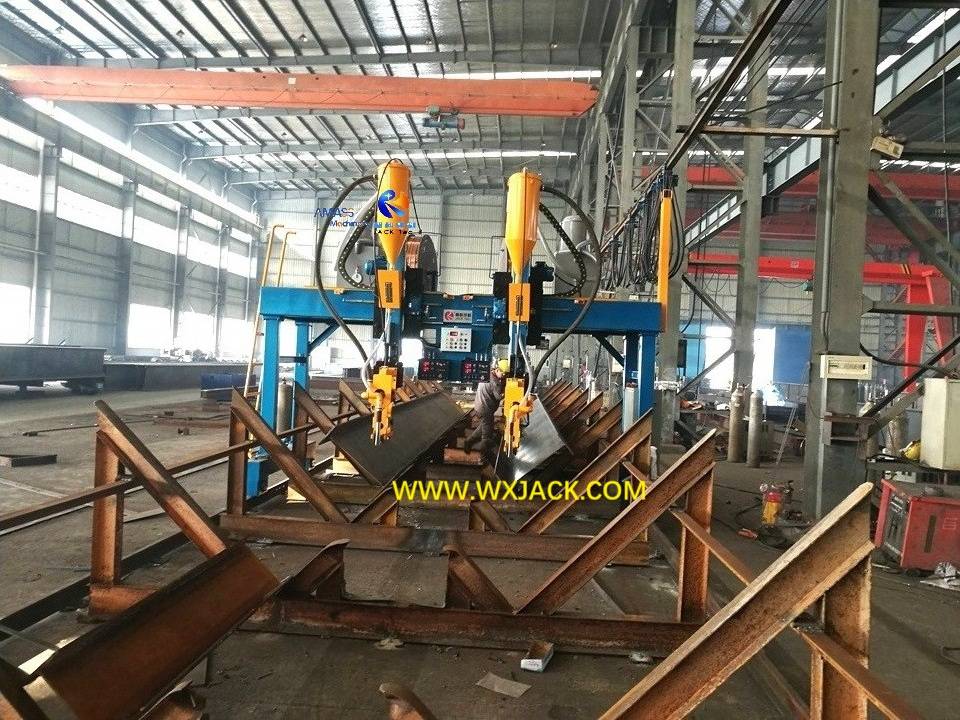

3)  2 части HEM HEAM в 45ориентации ° , проложенные на 2 массивах опорной стойки, с двумя группами механизма сварки пилы, над балками H: ( Рис.5 )

2. Операция пилы в моделях Lhaz Models Moving Middle Operation IH Beam Сварочная машина:

Общий способ И каждый раз после завершения одного сварочного шва, 2 куска H Beam должны быть перевернуты на 45 ° для сварки на следующем шве. Общие работы . шаги следующие:

1) Приваривать первый кусок шва . Вдоль этого удара скорость перемещения гантри также является регулируемой скоростью сварки 240 ~ 2400 мм/мин.;

2)  При завершении первого кусочка сварки шва, машинная гантри перемещается назад к исходной отправной точке в быстром скорости холостого хода 3200 мм/мин.;

3) H Луч повернут на 90 ° посредством верхнего кран или другого переворачивающего оборудования, до 45 ° сварка сварки на филе другого сварочного шва на его опорной стойке;

4) Сварная машина для балки IH выполняет второй кусок сварки шва, так же, как первый кусок сварочного шва, упомянутого, как указано выше;

5)  При завершении второго куска сварки шва, машинная гантри возвращается к своей отправной точке снова в высокой скорости холостого хода;

6)  H Луч переворачивается в сварное положение его третьего сварки как шаг № 2;

7)  тот же процесс пилы реализован для четвертого сварочного шва на луче H;

3. Операция на сварочном шве в Lhaz Gantry Moving Middle Operation IH Beam Saw Machine:

1)  с помощью перемещенного крана, подъема H луча на его поддерживающую стойку или изменение сварки H Beam на стойке-в идеальное положение сварки филе 45 °;

2) отрегулировать на блок отслеживания механического шва на сварке факела;

3) Начните с питания сварки и модулируйте параметры процесса сварки на консоли управления: ток сварки и напряжение;

4) Установите правильную скорость сварки пилы с ручкой поворота на рабочей панели машины, на основе HEAM PLACTE на основе H.

C.  Технический вид на модели LHAZ Средняя операция GANTRY MOVIENT IH BEAR SWIND MACHINE:

1.  Сварка режима:

1) Погруженная дуговая сварка обычно использует большой ток 1000A , 1250A или 1500A . (В качестве сравнения, в ₂ сварке CO, это 350 ~ 500A ), в положении филе 45 ° филе H Beam;

2)  автоматическая сварка;

3) Состояние большинства составляет с сваркой дуги с одной дугой , более 90%; Двойная дуга под использованием меньшинства;

2.  Навык оператора для работы над Gantry Gantry Moving IH Beam Saw Machine:

1) Требование: с автоматической пилой сваркой на пучке IH его оператор не должен командовать превосходным навыком сварки и богатым опытом, как в случае ручной сварки. Тем не менее, чтобы дольше контролировать операцию сварки H Beam, он или она должны понять знания сварки и получить опыт сварки по крайней мере среднего уровня;

2) Чтобы быть специально, возможность оператора должна иметь возможность:

а) управлять процессом сварки пилы с источником питания;

б) судья по качеству пилы на законченной закончке;

в)  если когда -либо случаются сварки дефектов, как сделать ремонт ICA (неизбежное корректирующее действие) на машине, чтобы предотвратить больше дефектов;

3)  По этой причине, если новичок приходит на должность работы на машине, ему или ей нужно принять участие в соответствующем обучении и пройти квалификационный тест навыков, прежде чем работать над своим собственным;

3. Интеграция аутсорсинговых единиц в среднюю операцию Lhaz I H Beam Gantry Weling Machine:

1)  С многочисленными аутсорсинговыми единицами, оснащенными в машине,

а) Большой сварочный ток пилы пилы;

б)  блок восстановления потока пила;

в) пиловой подачик;

г) пиловая дуга отслеживающая дуга;

Из двух наборов каждый;

2) связь между этими аутсорсинговыми единицами, с самой основной машиной LHAZ, чтобы превратить ее в интегральную систему, важна как для производителя, так и для пользователей;

3)  В частности, в центре Lhaz Operation  Gantry Moving IH Beam Saw Machine:

а) с одной стороны, каждое устройство имеет свою собственную консоль управления для манипуляций;

б),  с другой стороны, электрическая система управления машиной LHAZ объединяет управление этими единицами в свою цепь управления и цикл обратной связи;

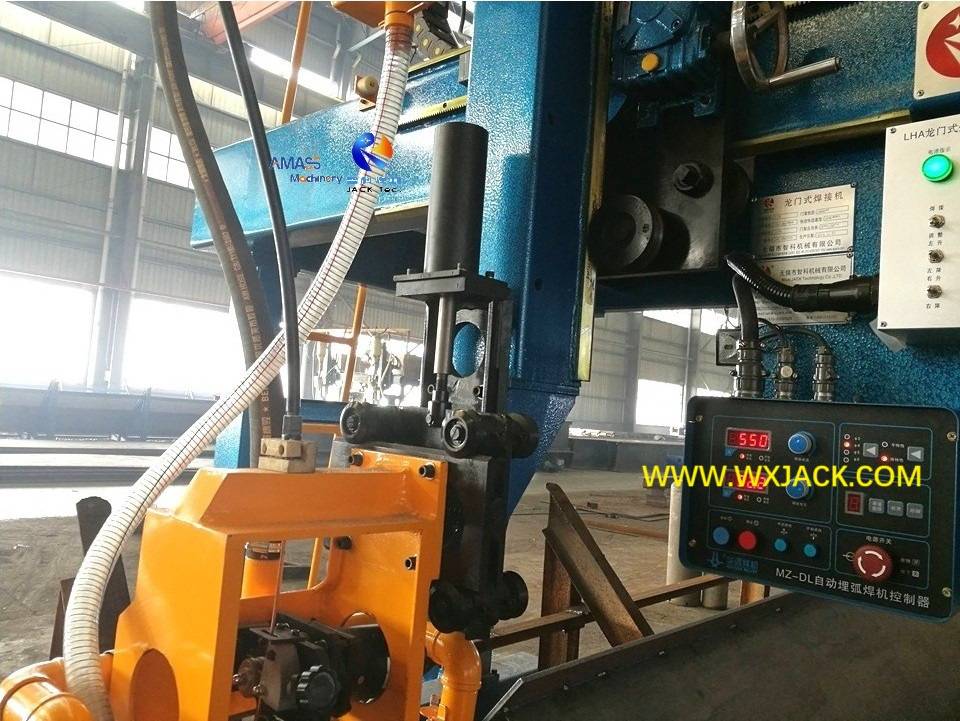

c)  с точки зрения работы, рабочая панель машины LHAZ имеет соответствующую кнопку или переключатель, чтобы удобно манипулировать на каждом из отдельных устройств;

D)  Руководства по всем этим подразделениям аутсорсинга будут предоставлены клиенту вместе с другими техническими документами во время доставки машин и принятия.

D. Технические параметры LHA4Z / LHA5Z / LHA55Z Средняя операция GANTRY MOVIENT IH СВОЙСТВЕННАЯ СВОДА:
