A. Специальность из машины для сборочного балка Z30 :
1. Цель: это специальная модель z Серьезной сварной машины и сварки пучков , для выполнения сборки и сварки стежков на супер больших заготовках T -луча/ H Beam/ I;
2. Макс. Размер заготовки: макс. Высота собранного H Луча может составлять до 3000 мм , а толщина фланца может составлять до 80 мм :

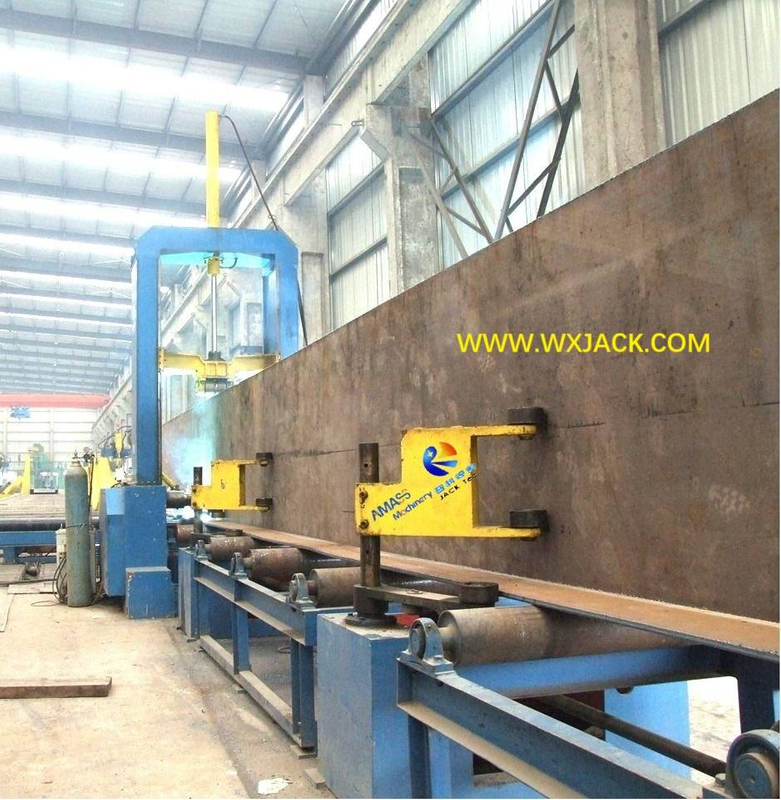

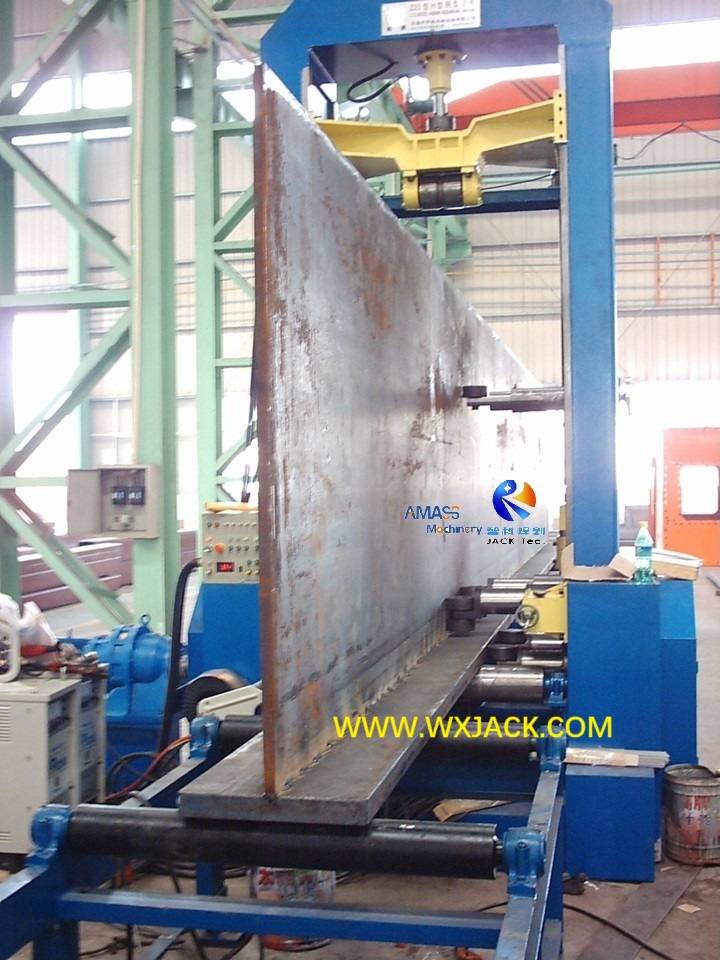

Модель Wuxi Jack Z30 создает сборку большой вертикальной Т -луча: ( рис.1 )
3. Особенности крупной машины для сборочного пучка Z30 :
1) Порог: Z30 - крупнейшая модель, которая применима в автоматической линии производства IH . H Beam Web выше 3000 мм не применима автоматическая сварка. В таких случаях ручная сборка и сварка являются более практичными;
2) Полуавтоматическая сборочная сборка H Beam: с другой стороны, для выполнения сборки и на такой большой H Beam ручная работа-это не только низкая эффективность, но, что более важно, опасно для операторов. Таким образом, вся сборная и точечная сварка HEAM должна быть полуавтоматической. Оператор должен наблюдать за рабочим процессом и внести коррективы, если это необходимо;
3) Автоматическая 2 сварка CO с помощью ручного подкраски: иногда автоматическая сварка может не генерировать сварки сварки полного проникновения. Таким образом, оператору нужно проверить каждый кусок готовой собранной H Луча и сделать ремонт сварки, если это необходимо;

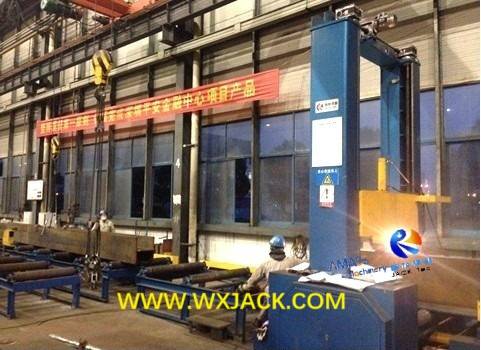

4) Запуск сайта Wuxi Jack Z30 Модельная машина: 2 Операторы сидят по обе стороны таблицы роликов вывода машины: ( Рис.2 )
B. Применение и основные характеристики Z30 Heavy Dely Heavy Duty Carem Beam Assembly и Tack Welding Machine:
1. Задача Z30 тяжелой машины для сборочного балка:
1) Это первый набор основного оборудования, развернутого в производственной линии HB3000 Automatic Heavy Duty Heam. Он предназначен для сборки фланцев и веб -сайта в сформированную WIP (работая в процессе) собранного и сварного H луча H;
2) Рабочие сайты: Учитывая огромную высоту луча 3000 мм H, модельная машина Z30 применяется не только в автоматической линии, но чаще, как отдельное оборудование на производстве:

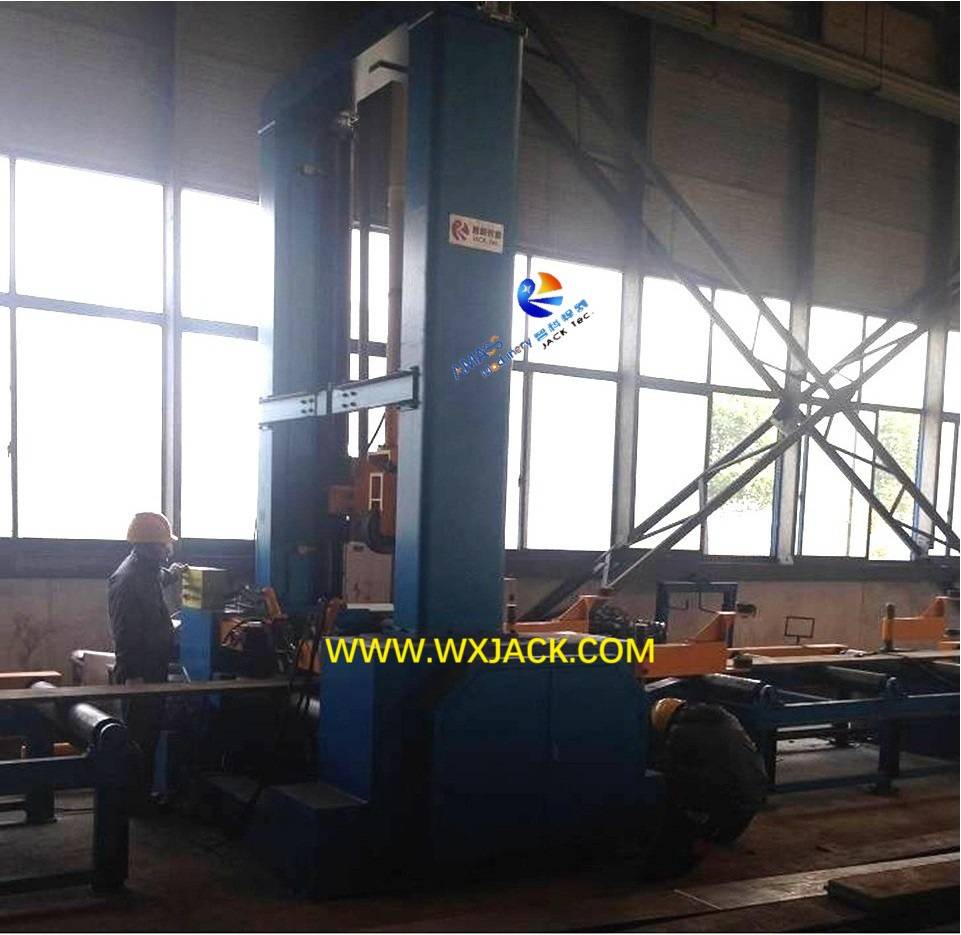

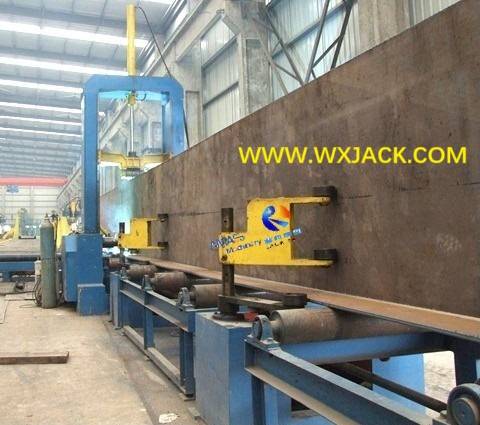

Модельная машина Wuxi Jack Z30 , на начальной станции HB3000 .
3) Связанное оборудование с Z30 также являются тяжелыми моделями, такими как гидравлический фланцевой фланец с гидравлическим фланцем HTJ80 :

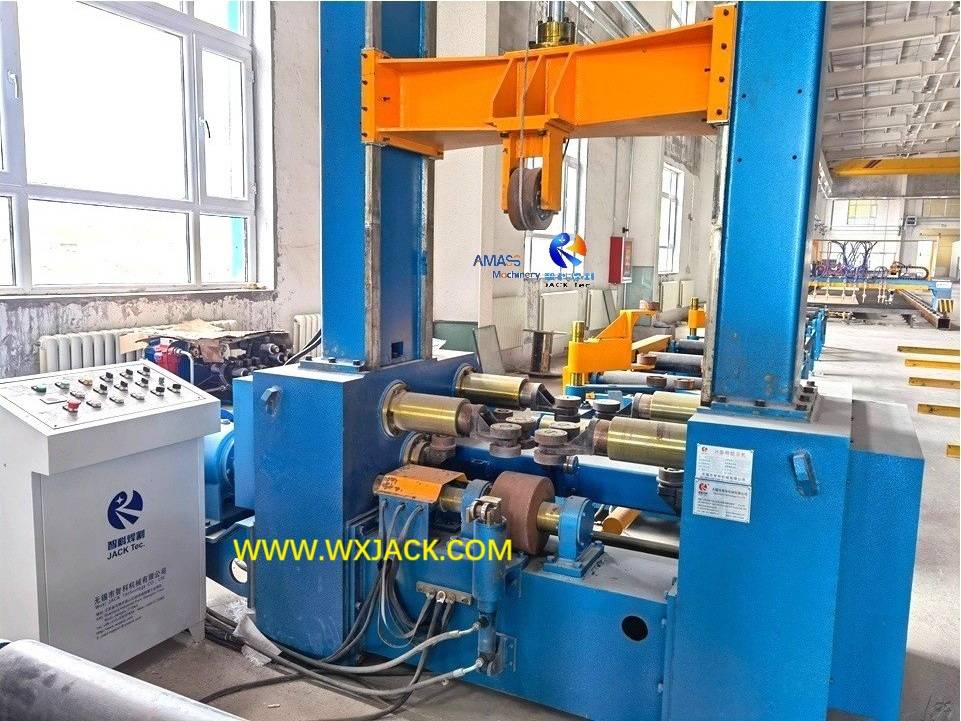

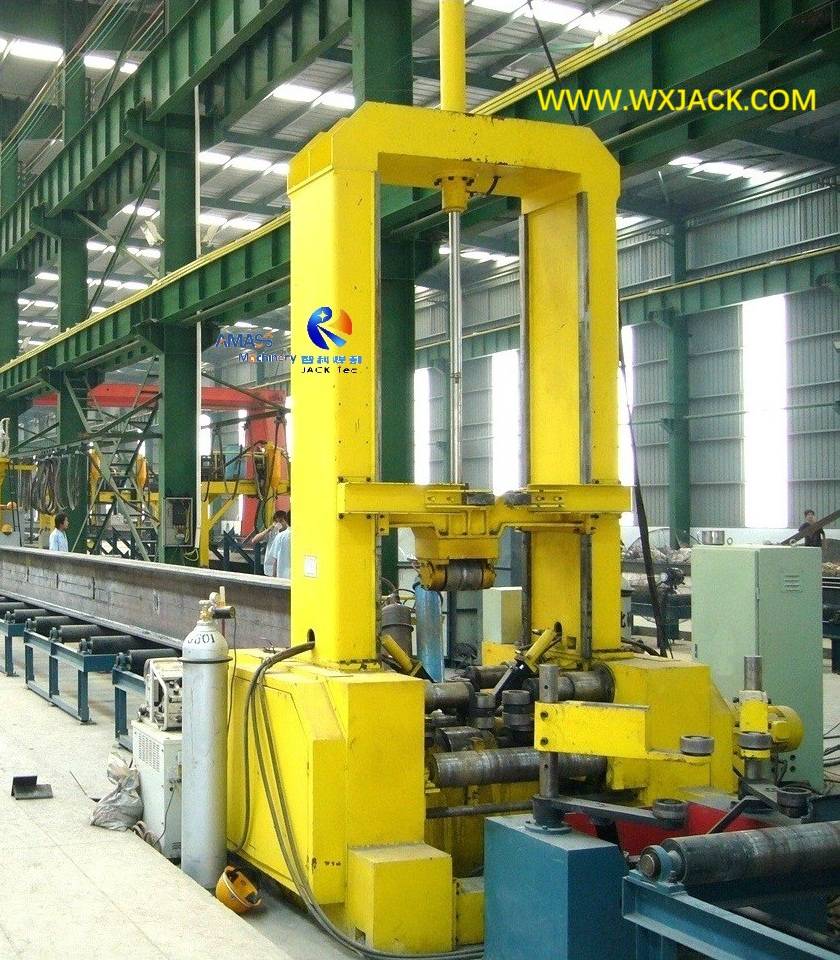

4) H Луч с толщиной фланца 80 мм для выпрямления: ( рис.4 )
2. Технические характеристики машины для сборочного балка с большой стальной конструкцией:
1) Диапазон высоты веб -сайта : 300 ~ 3000 мм
2) Диапазон толщины Интернета : 6 ~ 60 мм
3) Диапазон ширины фланца : 200 ~ 1200 мм
4) Диапазон толщины фланца : 6 ~ 80 мм
5) Диапазон длины заготовки : 4000 ~ 12000 мм
6) Скорость сборки : 4500 мм/мин, управляется инвертором переменного тока и отображается на рабочей панели
7) Режим точечной сварки: автоматическая с ручной сваркой по подъеме (машина без 2 сварщика)
8) Входной конвейер : 2600 мм × 3 (две роликовые таблицы - это раздел привода, установленная с отдельным редуктором двигателя)
9) Выходной конвейер : 2600 мм × 3 (две роликовые таблицы - это раздел привода, установленные с отдельным редуктором двигателя)
10) Пресс фланцевой и веб -сборки: с помощью гидравлического цилиндра до сборки
11) Общая мощность машины : 21 кВт
C. Рабочий стиль и конфигурация крупной машины для сварки пучка Z30 с сваркой:
1. 2 Основные функции в большей машине для сборочного пучка Z30 :
1) H Луч подходит вверх: позиционирование и зажим 2 куска фланца, с 1 кусочком веб -сайта, в сформированный H Beam. Для такого большого размера H луча H необходимо использовать пару помощников роликов;
2) Сварка STITCH : выполнить 2 сварку с поднятой сваркой на собранном луче TIH, чтобы укрепить заготовку. Вся операция сварки:
а) скорость сварки сварки;
б) длина каждого сегмента сварки сварки на балке сборки;
в) интервал между 2 сегментами смежных сварных швов;
Управляются именно с ПЛК и инвертором AC;
2. Сборка формы на высоте 3000 мм. Большой пучок TIH:
1) Полуавтоматический : одна сторона H луча приводится в движение гидравлическими цилиндрами с тяжелой силой, а противоположная сторона управляется с точным механическим видовым видом, показанным ниже:

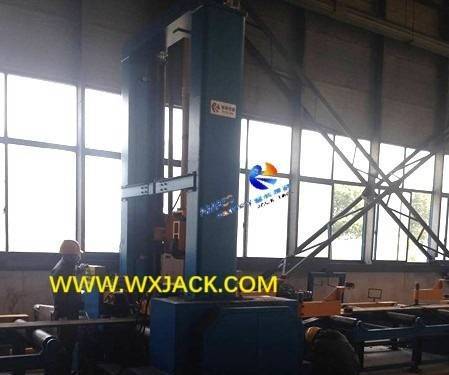

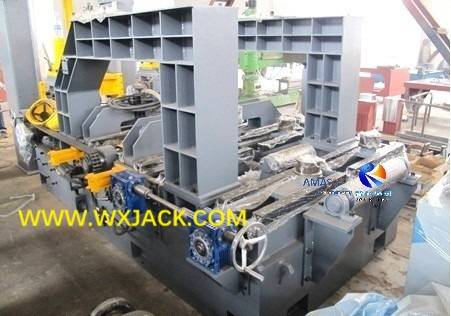

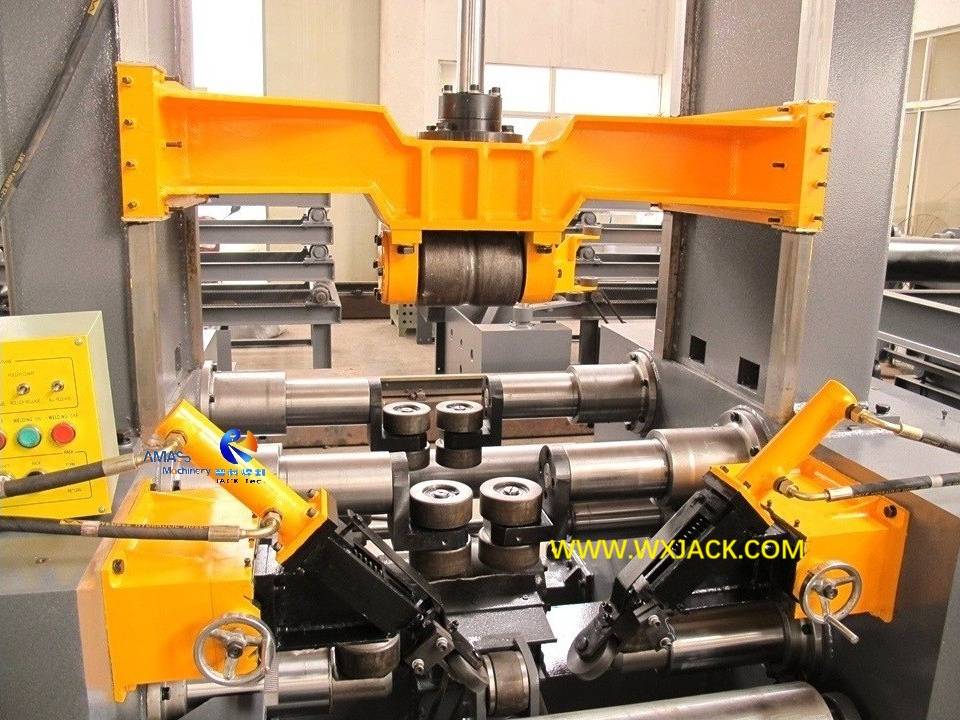

2) Интегрированная гидравлическая и механическая конструкция сборки, в модельной машине Wuxi Z30 : ( Рис.5 )
3. Сварка режима и стиль на высоте 3000 мм. Большой пучок TIH:
1) Автоматическое вместе с ручным управлением: это автоматическая 2 сварка газовой защиты GMAW, с помощью сварки сварки с заживлением, реализованной сваркой руководства оператора Touchup:

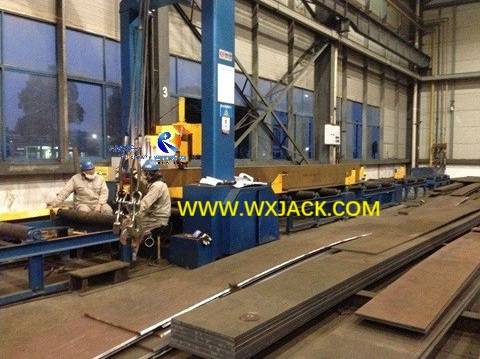

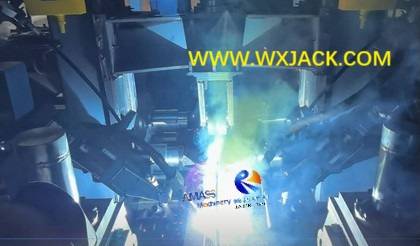

2) Сварка CO 2 Stitch в Wuxi Jack Z30 Model Machine: ( Рис.6 )
4. Работа на Z30 большой IH BEAM Узг и сварки сварки:
Соответственно, должно быть 2 оператора для работы над этой машиной большого размера, выполняя 2 основные обязанности :
1) управление логическим действием для фланца H Beam и веб -подгонки с помощью кнопок и переключателей на эксплуатационном подвеске;
2) Выполнение полуавтоматической 2 сварки на собранном пучке, после его отправки вперед в непрерывной регулируемой скорости в сборе.
D. Технические особенности стальной стальной конструкционной машины стальной конструкции стальной конструкции:
1. Принцип сборки заготовки в стальной конструкционной балке.
Чтобы обслуживать высокую эффективность и точную сборку на такой супер большой H Beam, мы принимаем стиль сборки:
1) Одна сторона позиционирования луча H управляется с помощью механического свинцового винта;
2) Другое боковое позиционирование приводится в движение гидравлическими цилиндрами;
3) Такой рабочий стиль особенно применим для точной подгонки на большой H Beam, с высотой равна и выше 2000 мм;
2. Композиция сборочного блока в машине Z30 большой IH Beam Сборка:
1) существует 2 набора сборочных роликов, как для фланца, так и для веб -зажима;
2) Каждый набор сборочного ролика оснащена позиционированием свинцового вида и гидравлических цилиндров;
3) Даже для сборки на пластине высокой толщины фланца H Beam и Интернета, большая машина Z30 может обеспечить удовлетворительную производительность, на зажиме и сборке с большой легкостью; Он очень подходит для сборки на тяжелом луче TIH;
4) Специальный гаджет: Учитывая большую высоту вертикального H Beam, существует механизм поддержки заготовки, установленная на механическую салон моделей Z30 , чтобы предотвратить подавление высокого вертикального HEM HEAM:

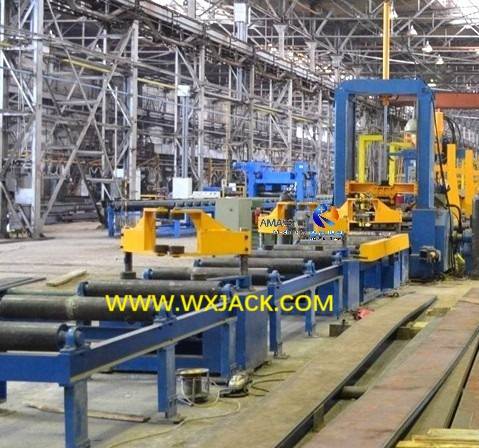

Вертикальный механизм поддержки с большим HEAM в большой машине Wuxi Z30 : ( Рис.7 )
3. Сварка с привязкой: этот набор модельной машины Z30 для сборки луча HEAM HEAR H оснащен 2 наборами 2 питания Spot Spot Spot. Сварные расходные материалы подготовлены клиентами.
E. Три рабочих режима в тяжелой машине для сборочного пучка:
1. Ручной режим IH Beam Assembly и Tack Welding Machine:
а) Важность: это рабочий режим по умолчанию на сборе луча H. Что означает, что машина работает в ручном режиме после питания;
б) Значение: этот ручный режим предназначен для пробного запуска, ввода в эксплуатацию и устранения неполадок на операции HEAM HEAM:
в) Конкретные шаги: с началом масляного насоса у машины будут операции:
1) вперед и обратно от привода, входных и выходных таблиц роликовых таблиц;
2) зажим и высвобождение на масляном цилиндре гидравлической системы вытягивания стержней;
3) нажмите и выпустите на роликах GANTRY ALIGNEMNTION;
4) Начните с масляного цилиндра фланцевого и веб -единицы выравнивания;
5) расширение и отступление подразделения позиционирования;
6) вверх и вниз от сварочной факела;
7) Запуск и остановка газового 2 газового источника сварки;
2. Один цикл в автоматическом устройстве сборочного пучка:
1) Определение на одном цикле: эта автоматическая машина выполняет сварку GMAW Stitch с сегментом сварочного шва в период T и продвигает собранную H Beam на расстояние одновременно. Это называется единственным циклом . Что означает, что единственный цикл - это время цикла, которое проходит сегмент сварки шва на луче H;
2) 2 Рабочие скорости: для выполнения работы с одним циклом у нас есть определение:
а) VL (скорость низкого уровня) для конвейерной сварки и отправки скорости заготовки вперед во время сварки;
б) VH (высокая скорость) для скорости конвейера во время холостого хода транспортировки H Луча вперед без сварки;
в) период T1 означает CO 2 Spot Spot Glids Cycle;
3) В течение периода T1 работы машины конвейерные таблицы роликов отправляют H Луч вперед в управлении инвертором переменного тока. Регулируемая скорость VL ; Между тем, источник сварки питания завершает сегмент сварочного шва на заготовке, собранном H Луч;
4) В течение периода , T-T1 Сварка;
5) таким образом заканчивает один раз в одном цикле в машине;
3. Автоцикл в автоматической сборочной и сварной машине IH:
1) Что такое автоматический цикл : автоматический и непрерывный запуск отдельного цикла является автоматическим циклом E;
2) Как: с включением машины и запуска масляного насоса, независимо от того, что машина находится в ручном или однои циклов , просто нажмите кнопку автоматического цикла на подвеске для эксплуатации, машина будет переключена на автоматический цикл;
3) Работа бегла: если работа на автоматическом сборе HEAM является правильной и соответствует требованиям технологии процесса сварки, весь кусок H Beam может быть собрана и приварена в режиме автоматического цикла в машине:

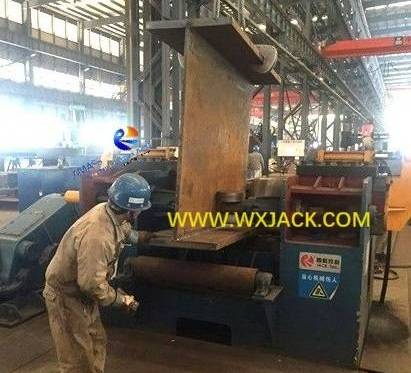

Хорошо управляемый и высокоэффективный рабочий сайт модельной машины Wuxi Jack Z30 : ( Рис.8 )
