MP20 Автоматическое соединение с прикладом с тройной резкой

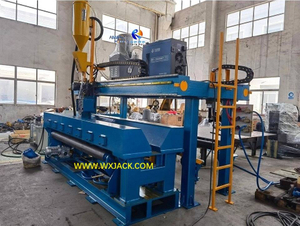

Справочная информация: Автоматическая модель MP20 -модельной пластинчатой ​​сварки сварки на прикрепленной первой фотографии была сделана на семинаре Wuxi Jack, чтобы быть введенным в эксплуатацию до его доставки клиенту.

1. Применение сварки сварки пластины MP20 :

1) Функция и спецификация: Плоский сварщик   пластины MP20  - это наименьший, также одна из самых частых выбранных моделей машины серии MP, для выполнения  сварки сварки на пластинах . Эта модель для:

а) Реализация на металлических пластинах с прикладным соединением шириной до 2000 мм, что является общим размером стальных пластин:

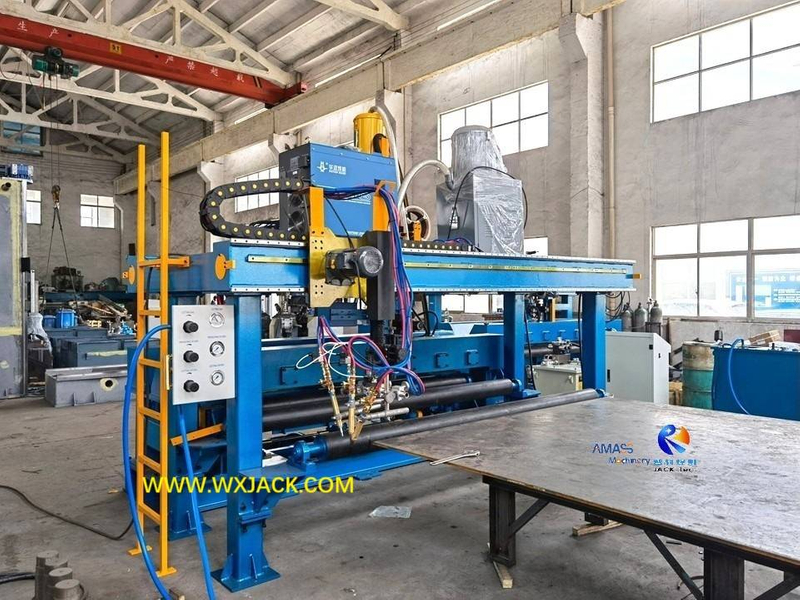

Полная сварка проникновения в модельной машине Wuxi Jack MP20 : ( Рис.1 )

б) с дополнительной функцией пламени тройной резки на тарелке ， для сварки тарелки перед сваркой. Причиной скостного состоит в том, чтобы получить оптимальное качество сварки сварки, особенно пластины с толщиной выше 15 мм:

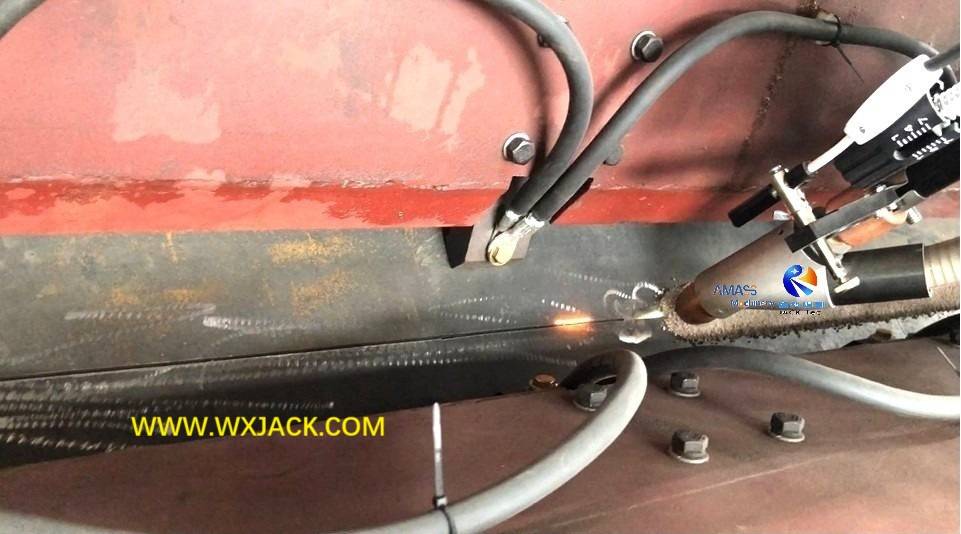

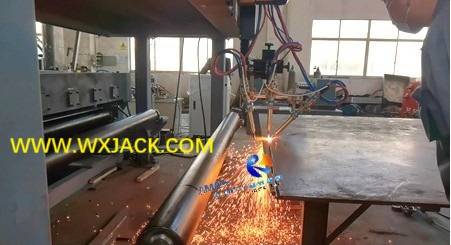

Тройная резка для кислорода Тройной резки, на пластине входящей стороны машины MP20 : ( Рис.2 )

2) Одна машина с двумя функциями:

- Без этой необязательной единицы тройной резки пламени клиент должен специфически вырезать коник на краю пластин, на другом оборудовании заранее при  операции сварки сварки пластин в   машине. Обычно эта задача приобретается с помощью Edge Mearing Machine;

- С механизмом трехкратного резки пламени один набор шва для соединения сварного шва с прикладом MP завершается функцией как скостного, так и сварки соединения с одним набором оборудования, который является экономически эффективным способом решения для клиентов.

2. Структура и принцип работы машины для сварки сварки сварки серии MP:

1) Общая структура и принцип работы машины для сварки сварки пластины серии MP - это нечто похожее на машину для округления с краем : фиксированный основной корпус с передним кормлением и задним ходом, посылающим таблицы конвейеров. Сырье проходит сквозь машину сварщики сварщика с плоским прикладом и изготовлена ​​в готовый продукт joit Plate:

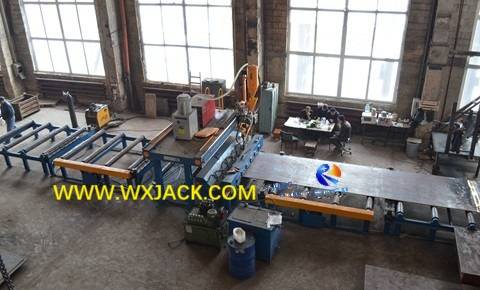

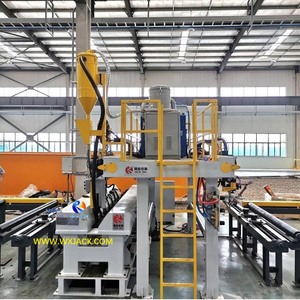

Вертикальный всесторонний вид на модельную машину Wuxi Jack MP20 на российском клиентском заводе, слева направо, пластины для соединения входят и проходят через машину, соединяются в неотъемлемый кусок более длинной пластины, с сварочным швом, более сильным, чем базовый металл: ( Рис.3 )

2) Проходит заготовка: подача тарелки в боковой стороне GANTRY of  Plate Butd Sward Machine установлена ​​с блок -пламенной тройной резки ( прикрепленная 2 ^-я фото ), противоположная сторона (отправка) сторона гантрии установлена ​​с помощью сварки факела ( прикрепленная 3 ^-е фото )::

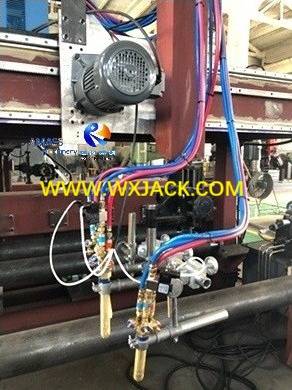

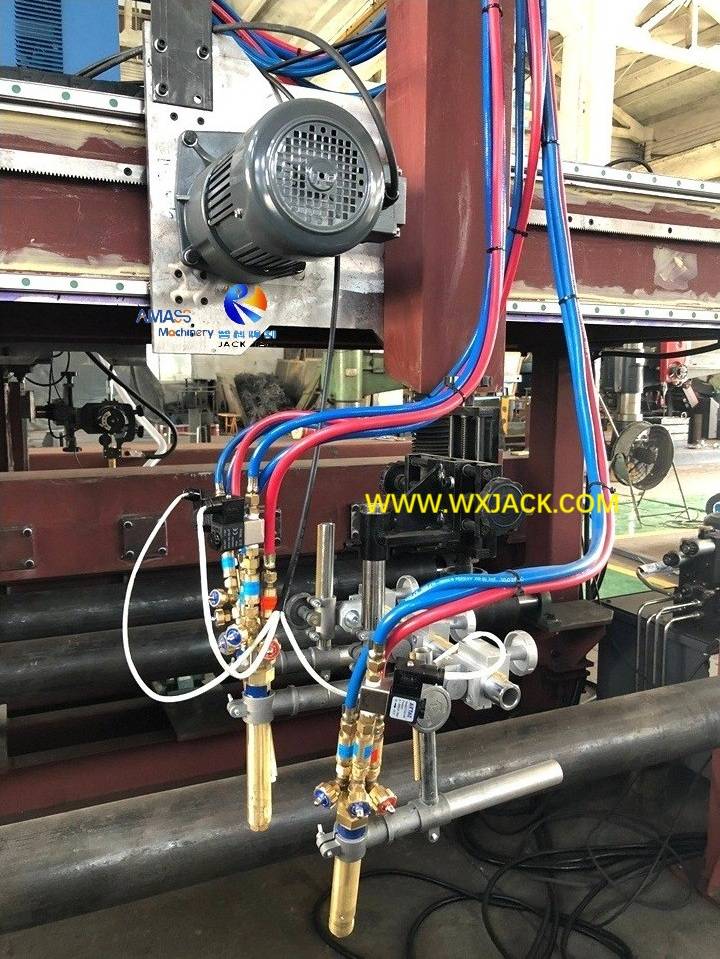

Передняя сторона машины: пламя Тройной резки факел: ( рис.4 )

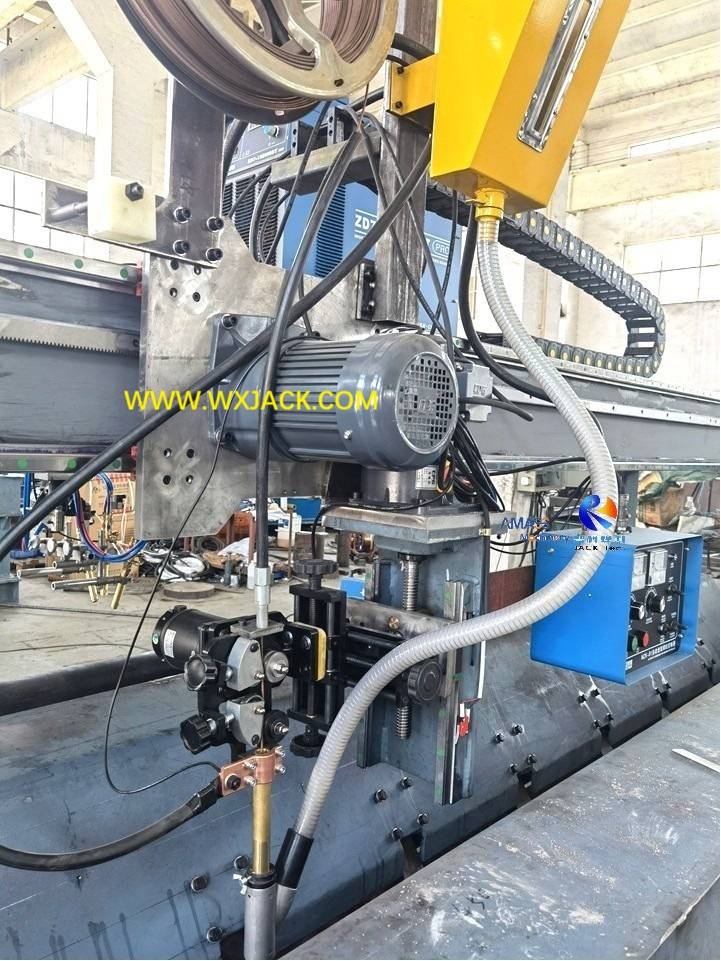

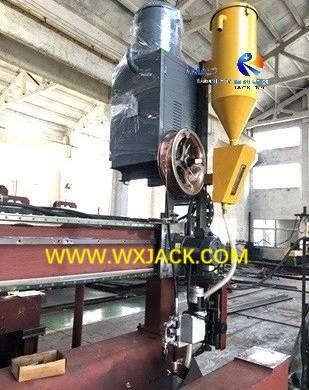

Задняя сторона машины: пилочная сварка факела: ( рис.5 )

3) Плоская сварка Wuxi Jack MP серии MP Series

A) Наиболее заметная техническая функция - MP Series Machine с использованием  таяния с помощью  технологий ( одна сторона сварка двух боковой формы ), которая является патентом Wuxi Jack в 2017 году;

- В условиях большинства в режиме сварки приклада проводя;

- В условиях меньшинства для тонких металлических пластин соединений ( 2 ~ 6 мм ) используется Это очень похоже на распределение режима сварки в ₂ экранированная сварка CO . машине . изготовления ^луча H ₂ Луч .

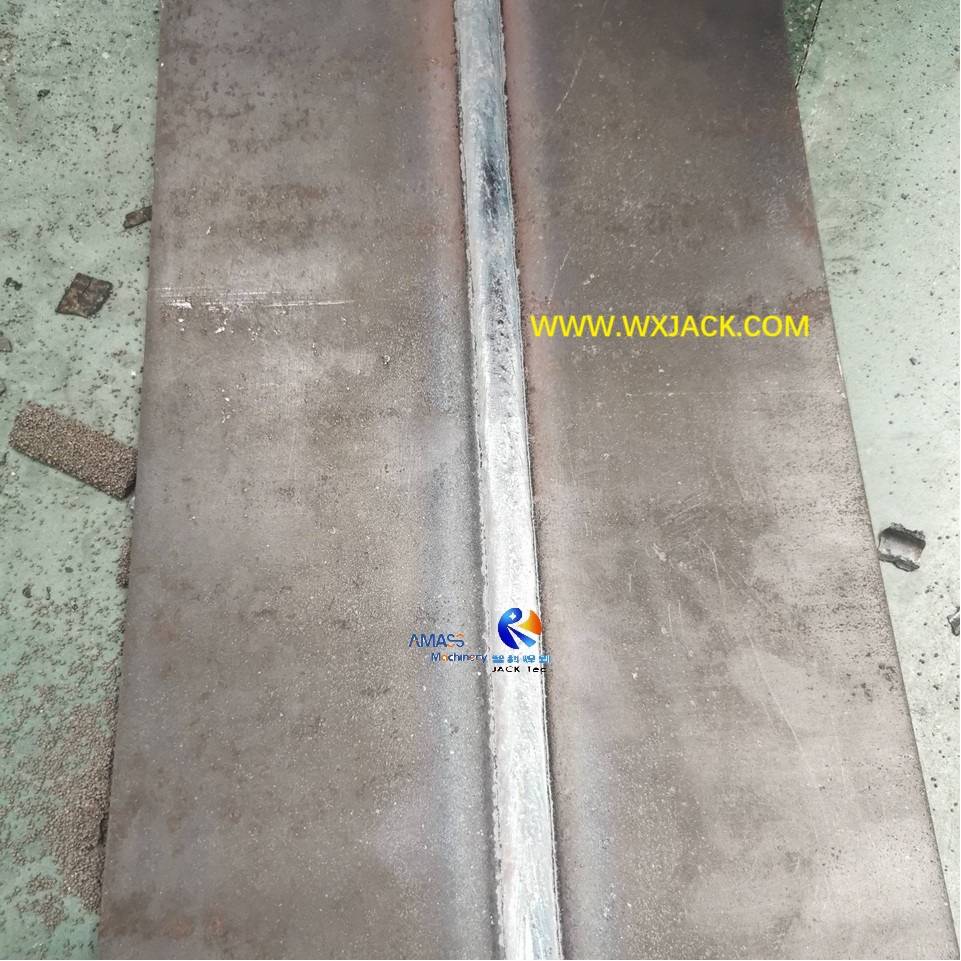

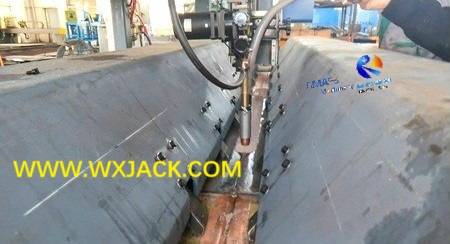

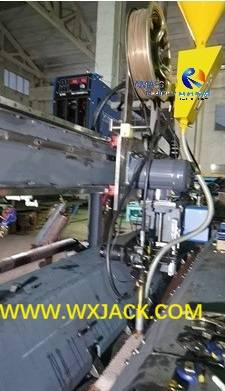

Пила для сварки толстой пластины в машине Wuxi Jack MP20 : ( Рис.6 )

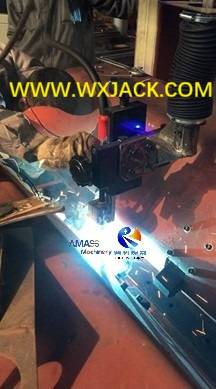

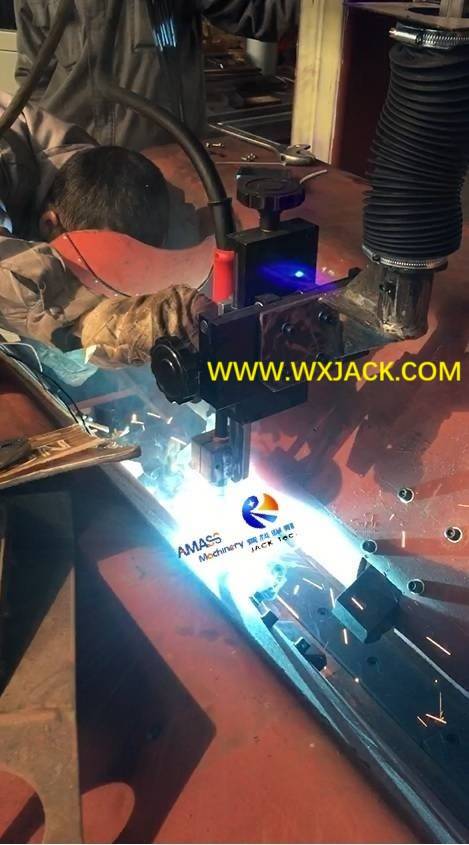

Сварка газовой ₂ экранированной сварки для сварки для сварки сварки в машине Wuxi MP20: ( Рис.7 )

б) Пожалуйста, проверьте прикрепленные 3 ^-й и 4 ^-й фотографии. В Wuxi Jack MP Series Series Plate Butter Weling Machine, Sight To Technology Butt System включает в себя:

- один набор сварки питания, оснащенный консоли управления рабочим управлением;

- сварочный факел и его моторный приводной перевозку вдоль горизонтальной гидеры из машинного каркаса;

- сварка факела подъема;

- сварка факела высокая точность кросс -слайды;

-   Блок восстановления сварки (только для пилы);

- механизм кормления и выпрямления сварного провода;

4) Медные прокладки Wuxi Jack MP Series Series Plat Plat Butder Machine:

а) Функция:    Пожалуйста, проверьте прикрепленное 5 ^-е фото и ниже фото. Этот блок установлен под тарелками заготовки и работал в виде восходящего хода во время запуска. Это означает, что он плотно прижал пластины к своей нижней поверхности суставных пластин:

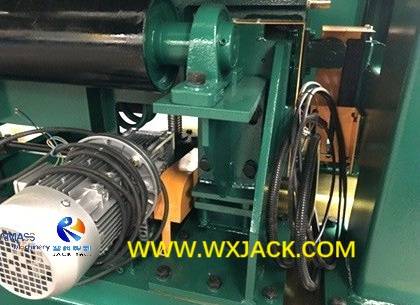

Моторный редуктор для движения медных прокладков вверх по подъему в машине: ( Рис.8 )

b) Использование медных прокладков:  этот блок медной прокладки предназначен для формирования формирования ' Один боковой сварки двух боковой формы ' (расплавные сквозь технологию) сварной шва для сварки Wuxi Jack MP Plate Plate Machine.  Чтобы гарантировать стабильную температуру и, таким образом, поддержание при первичном состоянии машины и стабильные сварки, этот блок медной прокладки охлаждается  циркулирующей водой;

5) Медные прокладки Полеза поднятия:  как упомянуто в вышеизложенном, это моторный привод и для манипулирования вышеупомянутыми медными прокладками вдоль вертикального направления;

6) Система водяного охлаждения серии MP Пластина сварщика сварщика:

а)   этот циркулирующий блок охлаждения водяного охлаждения предназначен для рассеивания тепла при вышеупомянутых медных прокладках, во время большей операции сварки тока на машине;

б)   Процесс охлаждения использует циркулирующую воду. Вдоль механической основной рамы машины есть резервуар для воды:

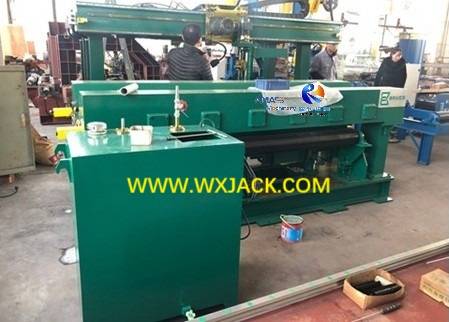

Резервуар большой емкости циркулирующей воды для охлаждения медных прокладков: ( рис.9 )

7)   Гидравлическая система:  масляные цилиндры  предназначены для привлечения паров вниз нажатиющие блоки, которые установлены в интервале по всей длине рабочего стола, чтобы твердо закрепить 2 части пластин, предварительное условие на удовлетворительном эффекте сварки;

8) Система  электрического управления : 2 части инвертора переменного тока и другие элементы: контакторы, реле, предохранители, выключатели и т. Д.

3. Технические параметры MP20  Plate Butt Weld Machine:
