RH1500 - RH3000

A. Применимые заготовки и характеристика RH1500 до RH3000

1. Ширина листового металла:  эта серия крупных краев тарелки округлений и выдуманной машины фокусируется на округлении и обрезке на тарелке с большой шириной, от 1500 мм до 3000 мм;

2. Структура RH1500 до RH3000 Большой края тарелки Debruging Machine:

1)  Общая структура: Соответственно, конструкция машины полностью отличается от моделей RH800 ~ RH1000 на узкой полосе, в виде механического корпуса с твердой коробкой:

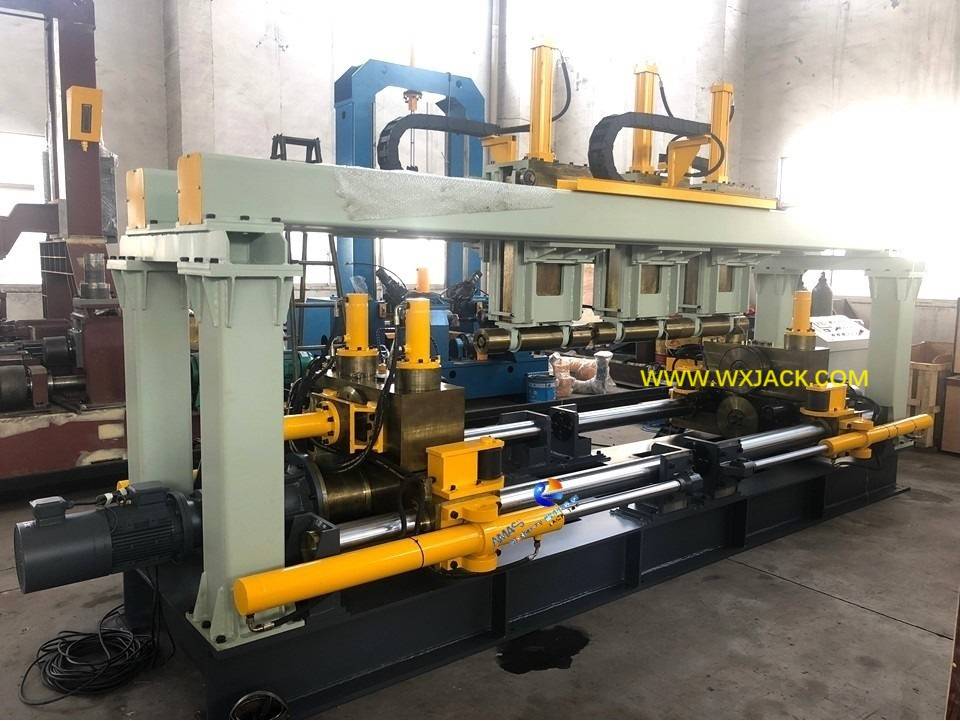

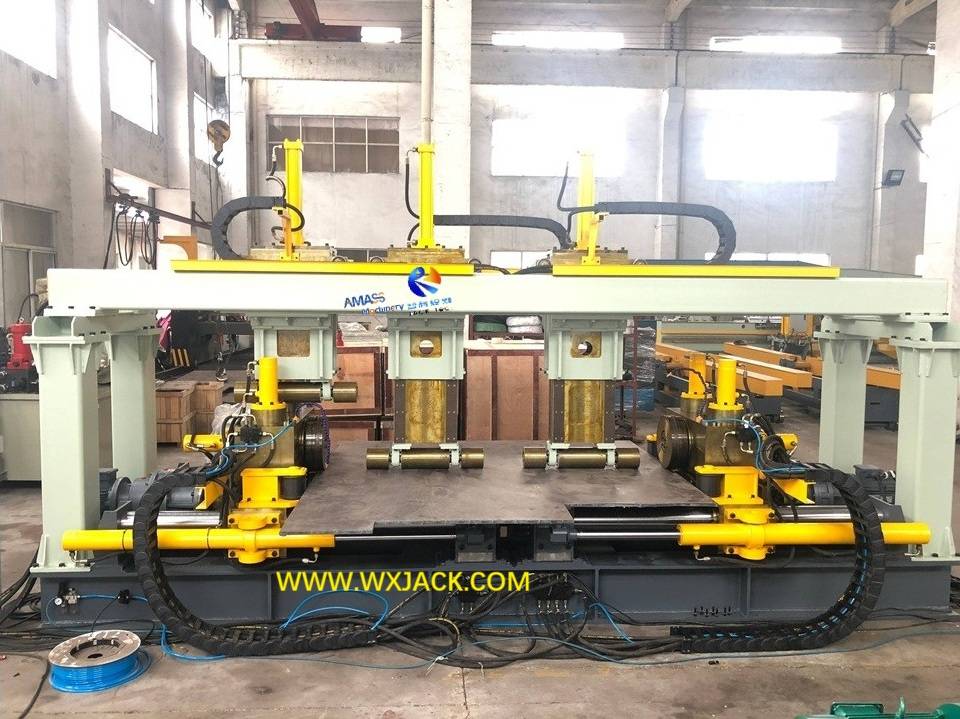

а) Модельная машина  Wuxi Jack RH3000 на широкой обрезке: ( рис.1 )

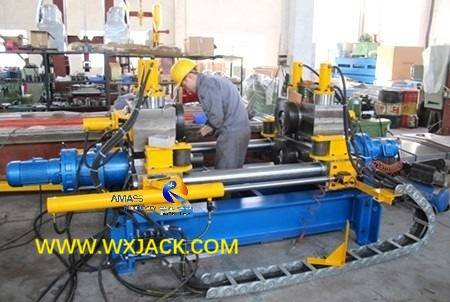

б) Модельная машина  Wuxi Jack RH1000 на узкой обрезке: ( Рис.2 )

2)  Это связано с тем, что с пластиной становится все шире, и за пределами порога шириной 1500 мм, когда обе стороны окружают края с помощью 2 пар роликов, вся тарелка будет иметь проблему среднего выступления , которую следует сплющивать, с нагнетательными нажимающими роликами:

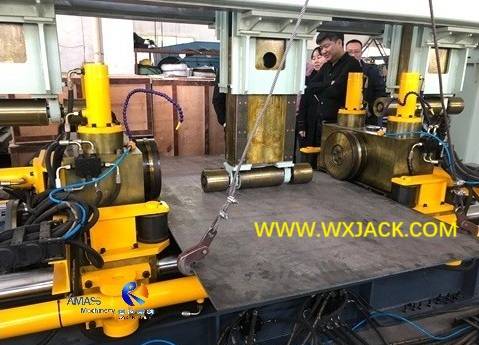

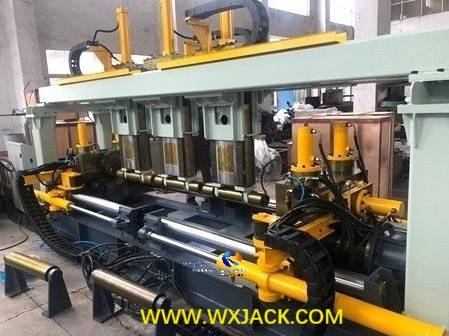

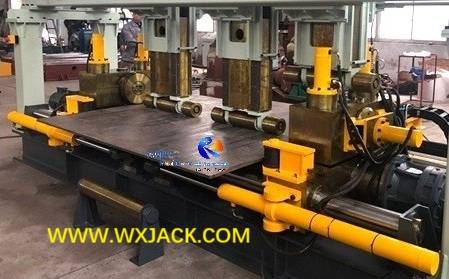

а) кусок пластины шириной 3000 мм , который прижат к рабочим блоку модели Wuxi Jack RH3000 , машины для округления и раздувающей среды , а также 2 куска нажимающих роликов, нажимая на пластину: ( Рис.3 )

3. Разница между моделями RH1500 до RH3000 в основном заключается в максимуме. Ширина пластина для округления края и, следовательно, ширина механической рамы. Например, RH2000 относится к макс. Ширина пластины для обтягиваемой края составляет 2000 мм. Таким образом, его можно рассматривать как тот же тип продукта.

B. Фон нанесения RH1500 до RH3000

1. Бизнес: Модельная машина RH3000, показанная на прикрепленных фотографиях, - это Wuxi Jack, производимый для известной китайской группы производителей портовой машины ZPMC в Шанхае, в 2021 году; Это самая большая стандартная модель машины на грани с краем пластины, в поле портовой машины/ судостроения/ мостовой промышленности;

2.  Преимущества машины для округления Edge для клиентов:

1)  Повышенная способность живописи:

а) с внешним раундом R2,5 мм развернулся и обрезанный через машину, стальные пластины, которые будут использоваться в качестве сырья для производства портового механизма, имеют гораздо лучшую адгезию покраски;

б)  это критическое управление процессом в строительстве портовых машин, которые работают в окружении с неизбежным доступом на огромном количестве воды и влажности: коррупция или порча живописи обычно происходят из острых углов стальной пластины;

c)  Кроме того, машина/ оборудование/ утилита, работающая в такой влажной среде, требует высокого уровня качества живописи;

2)  напряжение снимается вокруг края этих пластин/ листового металла/ T Beam или H Beam Web, с его прохождением по кругу с краем пластины;

3)  Безопасность работы: круглый угол стальной пластины гораздо более безопаснее для операторов, работающих вокруг нее, по сравнению с острыми углами;

4)  Перспективы: круглый угол придает стальным пластинам и его сборкам гораздо лучший внешний вид :

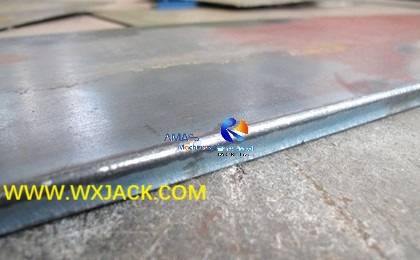

Взгляд на кусок маленькой стальной пластины, его 4 угла закруглены и обрезаны в машине с краем и раздувающей панелью Wuxi Glate: ( Рис.4 )

3. Помимо портового механизма, еще одно важное применение этих больших машин на краю листового металла, округление для судостроения;

4. Рабочий сайт RH1500 до RH3000 .

1)  Связанное оборудование представляет собой машину для выпрямления элемента жесткой пластины, которая предназначена для выпрямления ребристого пластинга после изготовления угловых сталей на тарелку. Он расположен на рабочих станциях после округления:

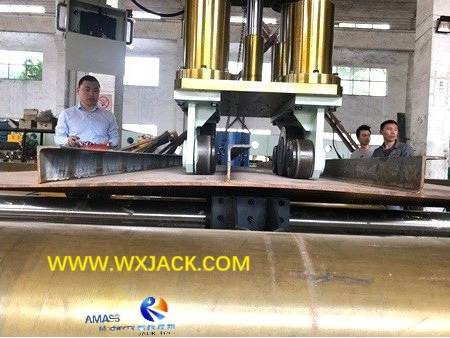

Тестовый запуск на wuxi jack j20 модели жесткости

2)  Крупные модельные машины на грани края обычно применяются в крупномасштабной производственной линии:

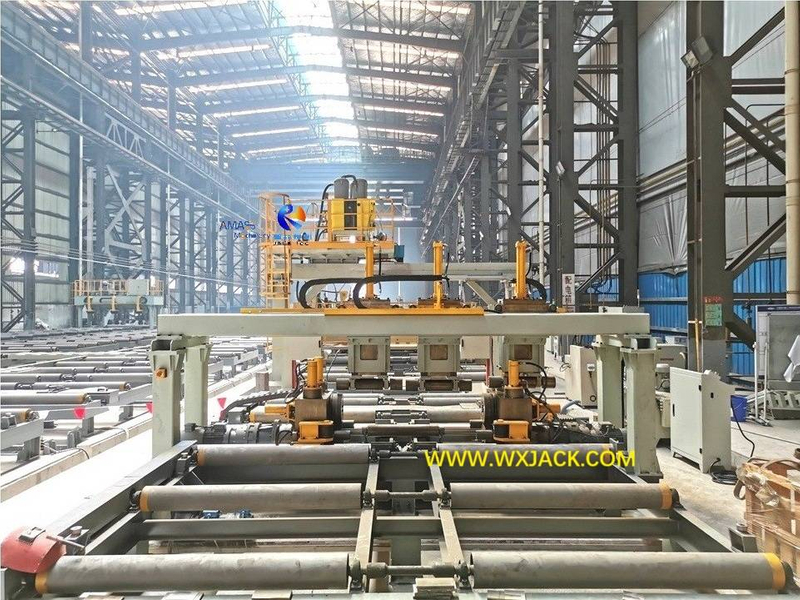

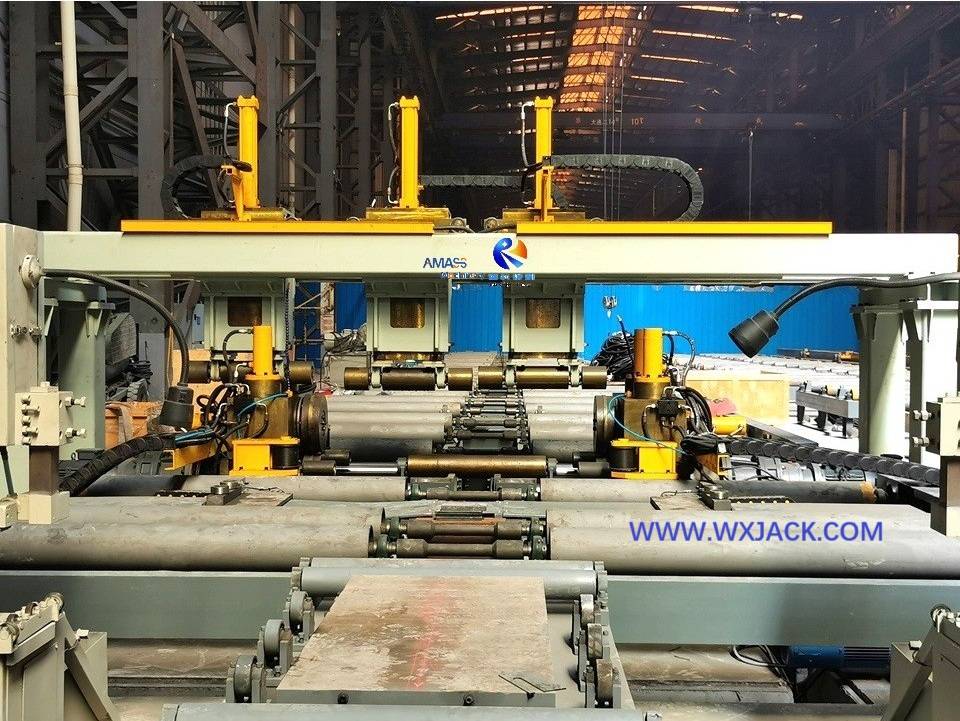

На китайском заводе ZPMC на корпусе по производству портовой машины, модельной машины Wuxi Jack RH3000 : ( Рис.6 )

C. Технический вид на RH1500 до RH3000

1.  Центральный рабочее устройство на краю

1)  Для заготовки макс. Ширина 3000 мм, угол округления цели в 2,5 мм выражает более высокую и более строгую потребность в высокой  точности операции по округлению края. Это гарантировано с помощью технологии проектирования и процесса машины, особенно его механизма операции по округлению:

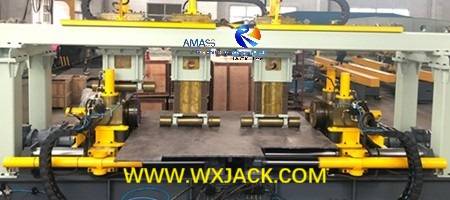

Вид спереди на Wuxi Jack RH3000 Модельная центральная зона центральной центральной зоны на больших плитах обрезки края : ( Рис.7 )

2)  В центральной рабочей зоне машины две пары мелко обработанных рулонов с округлыми краями (слева и справа, вверх и вниз, полностью четыре части) манипулируют как 4 наборами вертикальных нефтяных цилиндров для основного движения, так и 2 наборами горизонтального масляного цилиндра для управления, таким образом, убедившись в точном позиционировании и эксплуатации этих рулотелей об окружающиках края: Таким образом, убедившись в том, что убедившись в точном позиционировании и эксплуатации этих рулотелей об окружающиках края

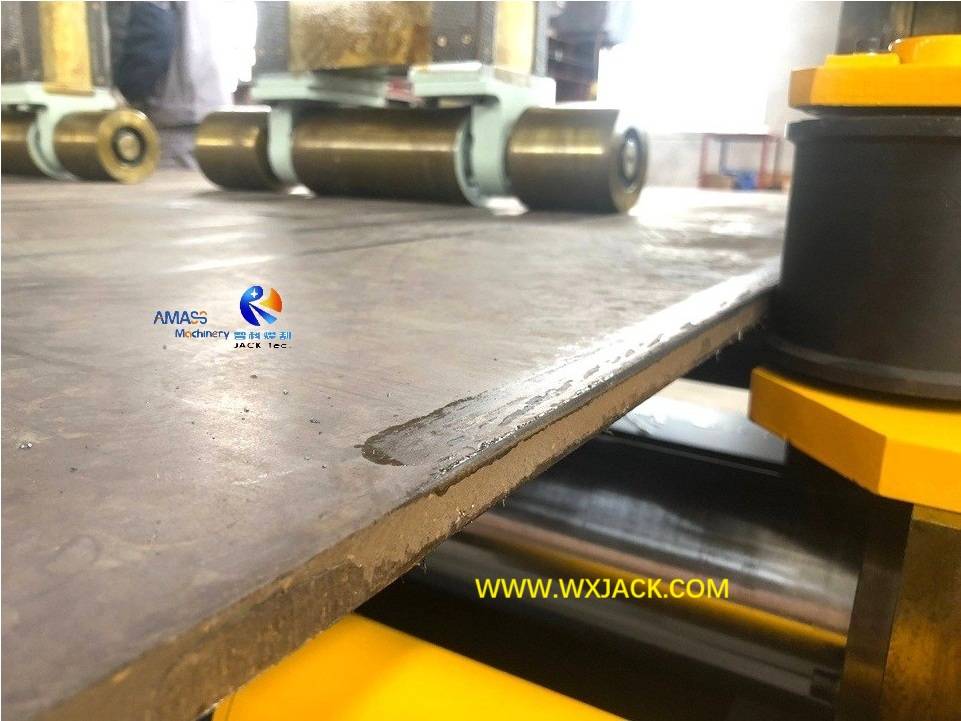

Расположение Redging Rounding Rollers в модели Wuxi Jack RH3000 : ( Рис.8 )

2.  Работа на границе и выдуманной машине с краем пластины:

1)  Скорость работы: во время работы, округление края и операция выслушивания обычно выполняется с постоянной скоростью 7200 мм/мин. , что действительно очень эффективно ; Кроме того, эта рабочая скорость может быть превращена в стиль Например, регулируемый охват скорости округления края составляет переменной частоты . 3000 ~ 12000 мм/мин. , в зависимости от необходимого времени его производственной линии;

2)  Операционный кулон: Учитывая большую сторону пластины и весь размер машины, большую часть времени, оператор стоит на определенном расстоянии от основной рамы машины и конвейеров. Это для целей безопасной и эффективной работы . При таких условиях операция осуществляется с помощью удаленной подвески Hand Help:

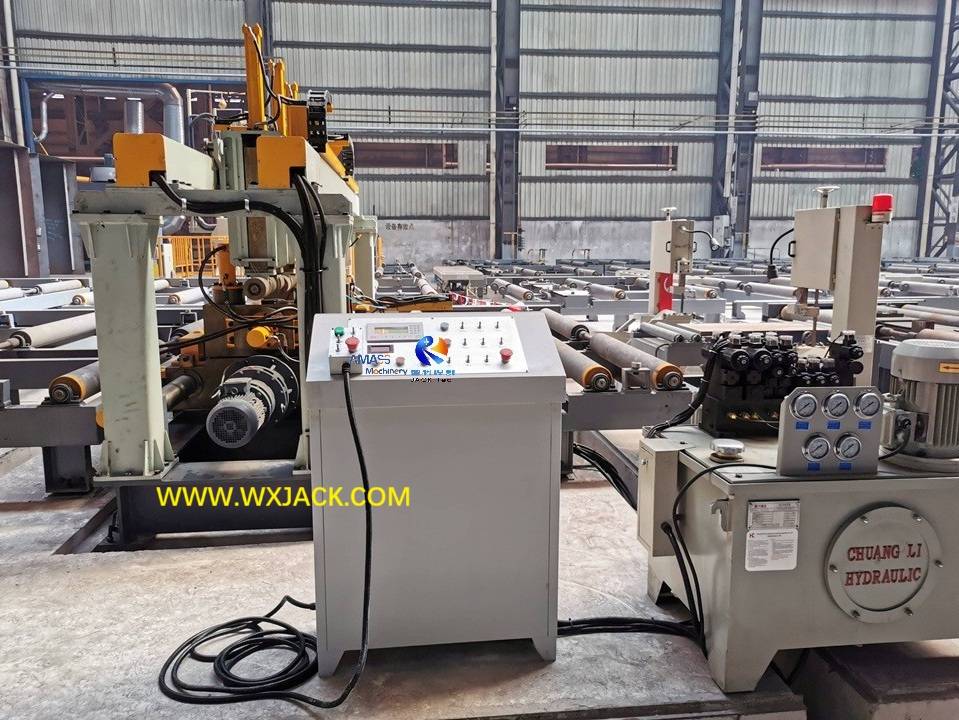

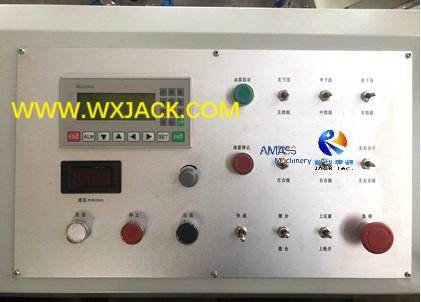

а  ) Рабочая панель машины для округления модели wuxi rh2000​​

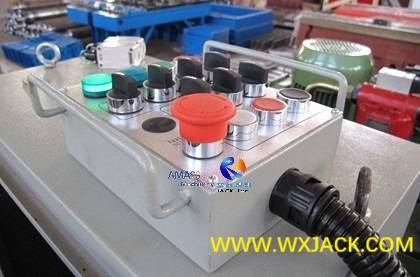

б)  Удаленная операционная подвеска Wuxi Jack RH Models Машины: ( Рис.10 )

D. Управление процессом на RH1500 до RH3000 Большой края пластины.

1. Параметры управления процессом в машине округления края пластины:

1) Вся операция округления края без вмешательства человека в машине. Пожалуйста, проверьте ниже эскиз на:

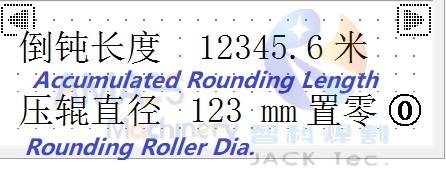

2) Рабочий интерфейс HMI ( интерфейс человека машины ) в машине Wuxi Jack RH: ( Рис.11 )

3)  Язык: показан в приведенном выше эскизе, он находится на китайском языке. Конечно, любой крупный язык доступен для удобства клиентов на этой машине. Параметр здесь обозначает общую длину округления тока за округление тока ( » накопленная длина округления » );

4)  Это связано с тем, что в повседневной работе ролики округления края являются расходными. Мы даем предложенный срок службы в форме ' Общая длина округления края ', в списке параметров машины для округления края пластины, пожалуйста, проверьте его в конце этого раздела продукта;

5)  Еще один параметр, показанный на этом графике , представляет собой диаметр ролика за округление: » Диаметр ролика по краю

2. Задачи оператора в машине для обрезки на торцевой пластине:

1)   Загрузка и разгрузка заготовки (листовой металл) до и после операции по округлению края, в и из машины;

2)  Отрегулируйте положение заготовки и краевых роликов, в зависимости от ширины пластин и толщины. Это приобретается с помощью управления толканием и переключателями на эксплуатационной панели машины;

3)  Наблюдайте за операцией округления по краю на машине, убедившись, что его нормальная/ контролируемая/ высокая стандартная производительность, как и ожидалось.

E.  Технические параметры RH1500 до RH3000
