Подгонка полной сварки двутавровой балки PHJ ZHJ для выпрямления интегральной машины

1. Значение фразы «Полная сборка» для сварочно-правильного аппарата двутавровой балки:

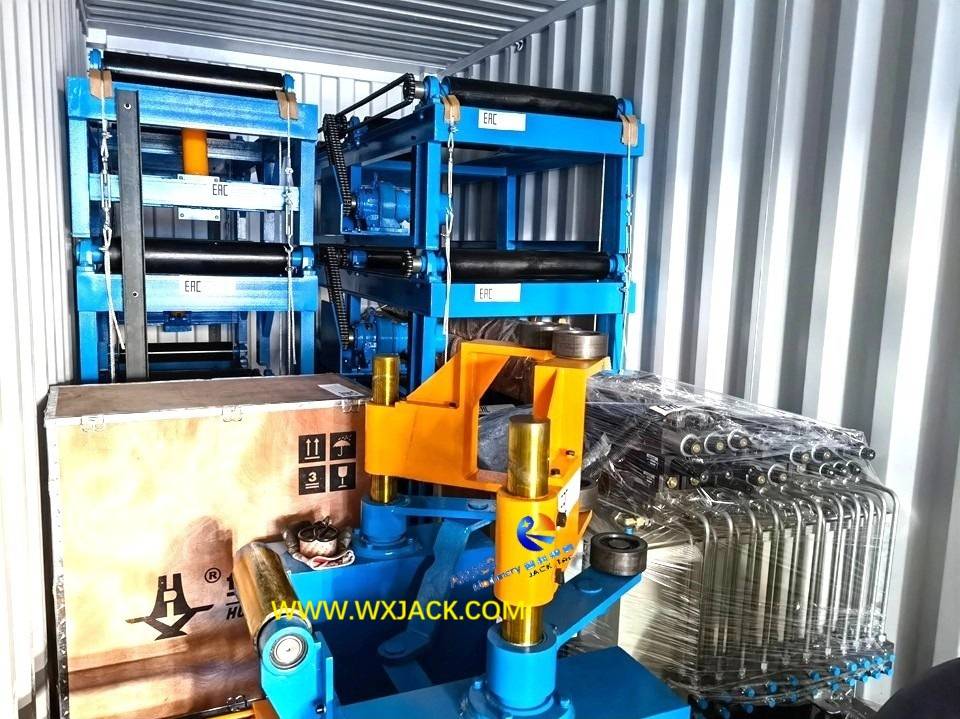

В разделе «Полная комплектация» объясняется отправная точка разработки машины для изготовления двутавровых балок серии PHJ/ZHJ: что один комплект такой автоматической машины для производства двутавровых балок равен полной группе машин линии по производству двутавровых балок..

2. Главное преимущество машины для изготовления двутавровых балок Fit Up:

1) При изготовлении двутавровой балки легкого и среднего размера один комплект многофункционального сварочного аппарата для двутавровой балки серии PHJ/ZHJ включает в себя полные функциональные группы Линия по производству двутавровых балок;

2) Благодаря такой интеграции также исключается прерывистая передача материала между всеми станками для производства двутавровых балок на линии.

3. Три важнейших узла серий PHJ и ZHJ подходят для многофункционального сварочного аппарата двутавровой балки:

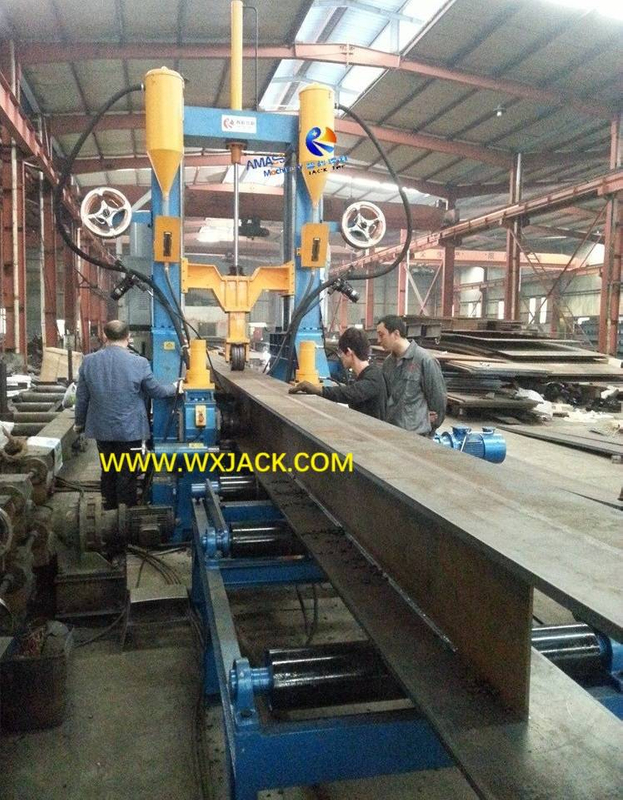

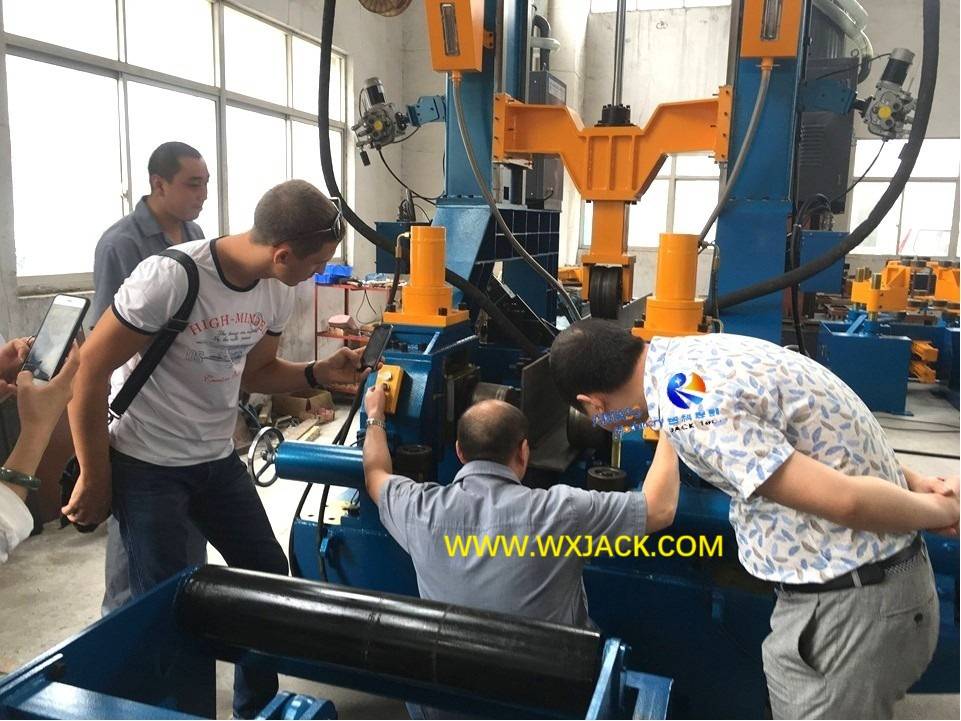

1) Система сборки в сварочном аппарате для вертикальной двутавровой балки PHJ/ZHJ: (Рисунок 1)

а)   Сырье стальных полос (вырезанных из Станок для резки полосовых пластин с ЧПУ, в сборе в виде фланца и стенки Т-образной балки (Н-балка) поднимаются на входной конвейер агрегата для сварки полной вертикальной двутавровой балки;

б)   Для точного позиционирования и сборки полки и стенки гидроманипуляторами на его окончаниях имеются два комплекта узлов центрирования фланца и стенки;

в)   Заготовка для сборки продвигается вперед к точному положению роликов точного выравнивания (фланец и стенка), завершая этап сборки на машине для изготовления двутавровых балок;

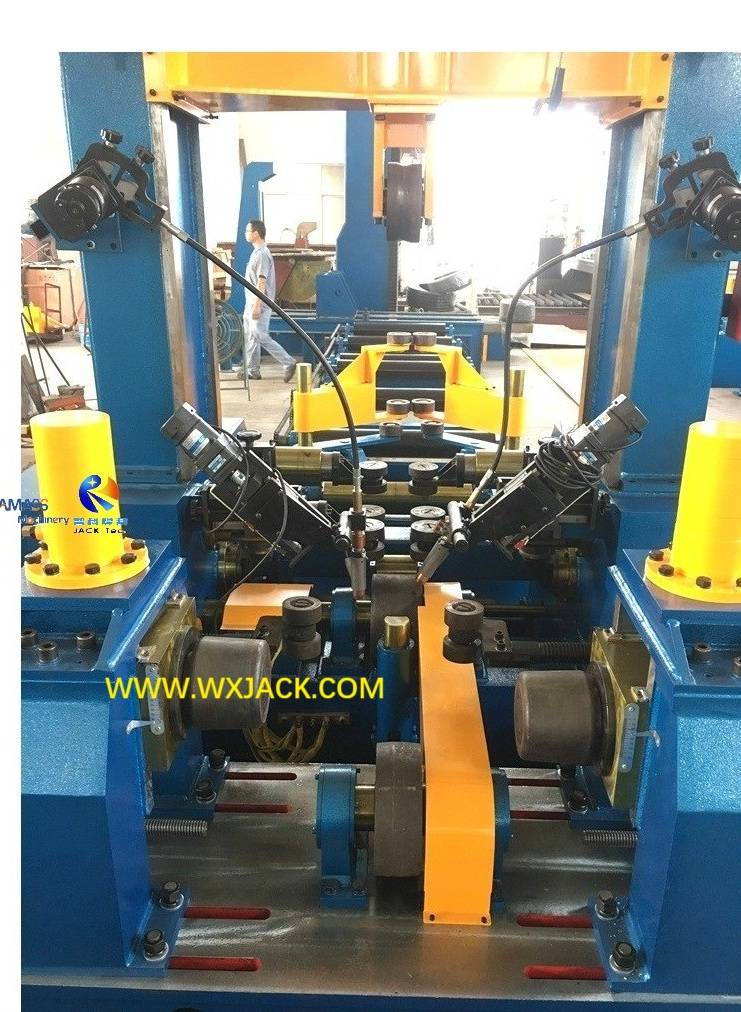

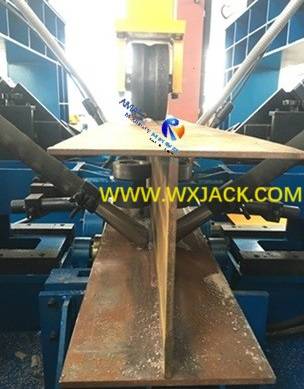

2) Сварочная система в сериях PHJ и ZHJ. Установка полностью вертикальной сварочной машины с двутавровой балкой: (Рис.2)

а) Оригинальный СО₂ В этом случае процедура прихваточной сварки на обычном станке для сборки двутавровых балок удалена. Многофункциональный сварочный аппарат для двутавровых балок;

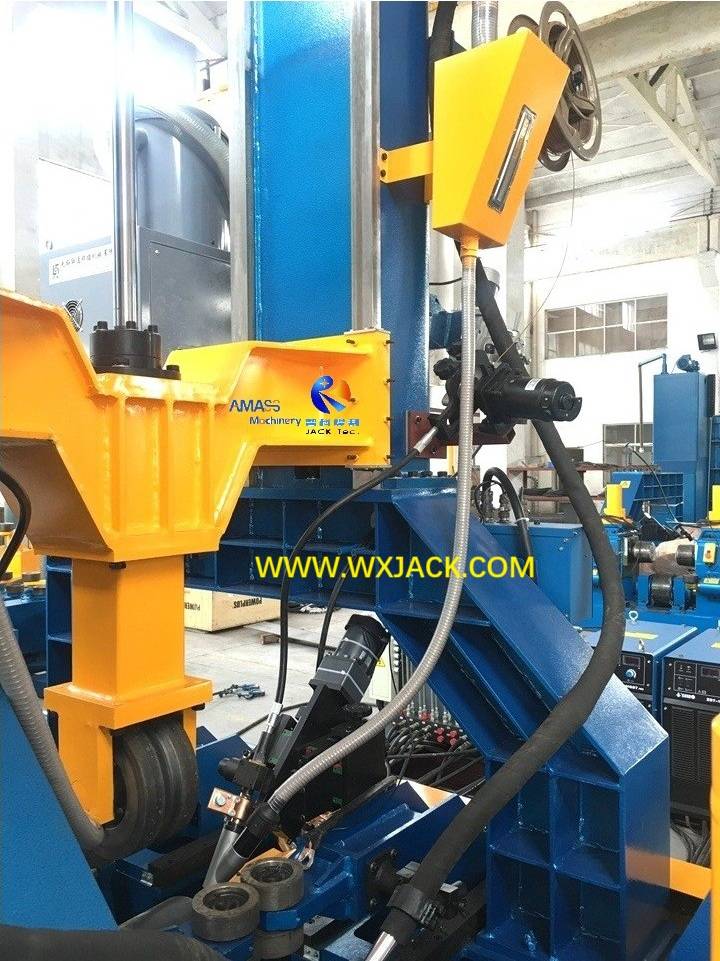

б) 2 комплекта SAW или CO₂ источник сварочного тока вместе с вспомогательными сварочными устройствами (податчик проволоки и блок переработки флюса SAW) работают вместе, одновременно сваривая 2 шва вдоль обеих сторон полотна Т-образной балки и H-балки, обеспечивая высокую эффективность и хорошее качество;

в) Для любой сварной детали двутавровой балки, полученной на этом сварочно-правильном станке для сборки двутавровых балок, это  необходимо провести два раза сварки, для выполнения сверху и снизу с обеих сторон по 4 куска сварочного шва;

г)      Сделать это, tЗаготовку необходимо два раза пройти через установку для сварки полной вертикальной двутавровой балки Fit Up.. Первый раз в Т-образную форму, второй раз в 工-образную форму;

3) Система выпрямления в многофункциональных машинах для сварки двутавровых балок серий PHJ и ZHJ:   (Рис.3)

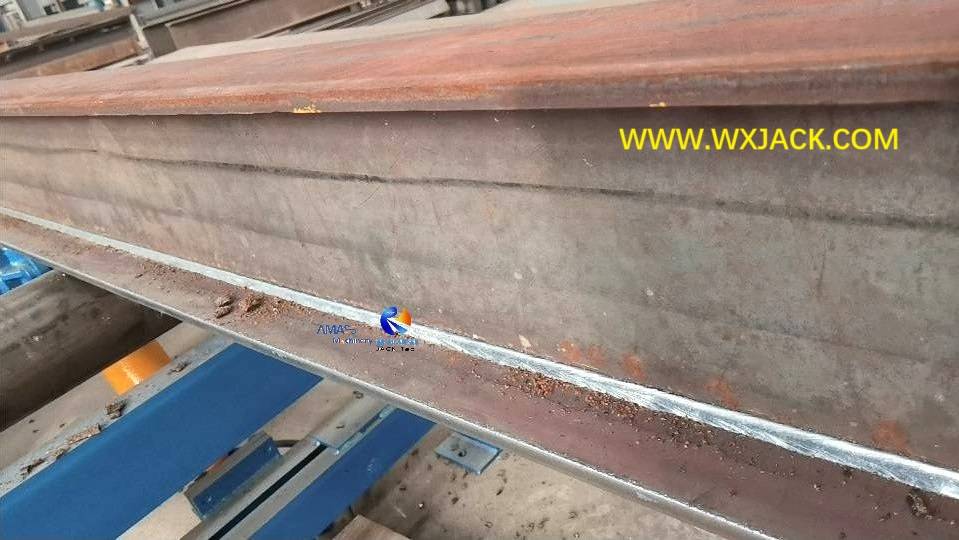

а)   Обычно фланцы сварной двутавровой балки деформируются после сварки;

б)   Система выпрямления многофункционального сварочного аппарата для двутавровой балки Fit Up предназначена для исправления деформации изгиба вверх;

в)   Это гидравлический стиль хода вниз, с сильной силой и легким управлением;

4) Краткое описание машины для изготовления двутавровых балок серий PHJ и ZHJ:

Из этого мы видим, что один комплект сварочно-правильной машины для сварки двутавровой балки PHJ/ZHJ может выполнить всю задачу по сварке двутавровой балки.По этой причине его называют «Полная комплектация».

4. Технические параметры многофункционального аппарата для сварки двутавровых балок PHJ/ZHJ:

Ниже приведены технические индексы сварочно-правильных машин для сборки двутавровых балок серий Wuxi JACK PHJ и ZHJ (вертикальный сварочный аппарат для двутавровой балки):
