A. Обширное использование CNC-CP5-1400/L 5 Оси порезание труб.
1. Функция и характеристики заготовки 5 Осиной машины перекрестки труб с ЧПУ
Модель ' CNC-CP5-1400/L ' имеет значение:
1) 5 Управление CNC оси , которая влечет за собой полезные функции:
а) длина разрезания сегмента в трубе;
б) разрезание отверстия в корпусе трубы;
в) Сжигание с прямым или наклонным краем с длиной и резкой трубки:
2) Макс . Диаметр труб для резки равен φ1,400 мм;
3) ' L ' обозначает макс. Длина трубы, типичная длина составляет 12 м :

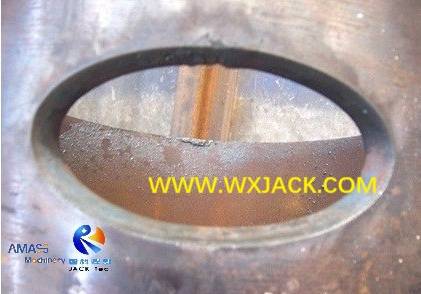

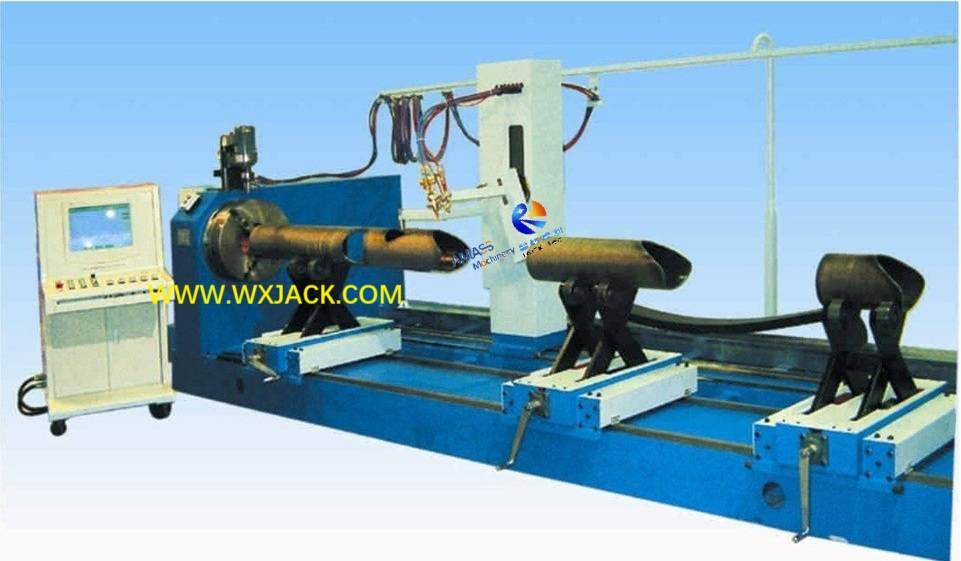

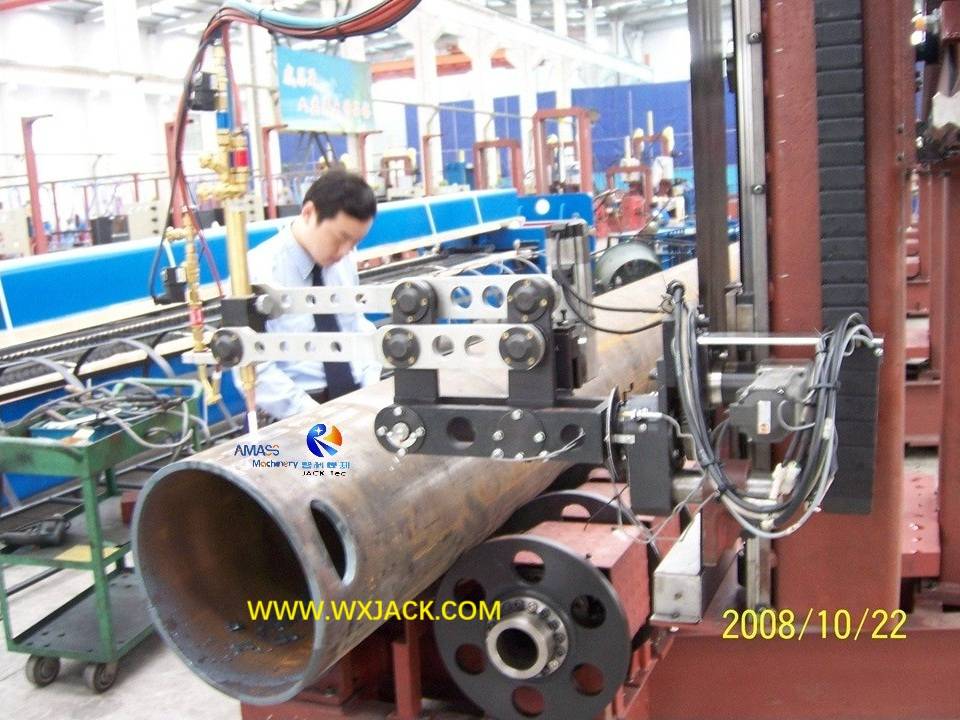

а) Эллиптическое отверстие с наклонным ободком в трубе, с помощью 5 оси управления в ЧПУ: ( Рис.1 )

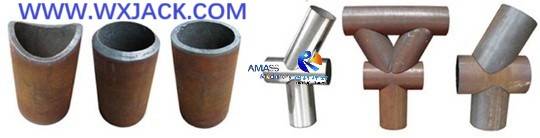

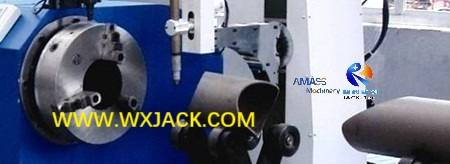

б) сегмент отключения труб, с кривой ободком для перекрестного соединения: ( Рис.2 )
4) Технология резки: резка труб является с помощью резания теплового газа, может быть:
а) Либо , разрезание кислорода на толщину до 100 мм толщиной до 100 мм,
б) или сжатая воздушная плазма резка на толщине тонкой до средней, обычно в прицеле от 3 мм до 30 мм;
2. Широкое применение 5 оси CNC Fip Flame Flasma Rutch Machine:
1) В качестве объема продаж серии CNC-CP серии CNC CNC-кислородного топлива плазменного плазмы , эта модель CNC-CP5-1400/л может рассматриваться как классический продукт ', потому что она видит широкое использование в различных производственных отраслях, извлекая выгоду из наиболее популярного фокуса на размеры трубы и покрытых функций:

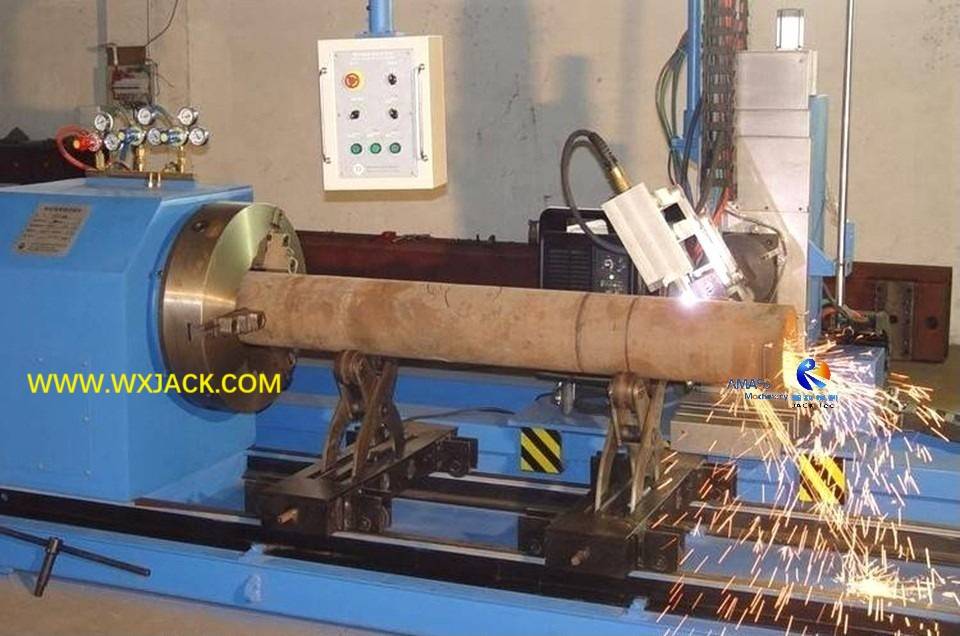

а) Типичные заготовки с 5 -осиной управляющей трубкой.

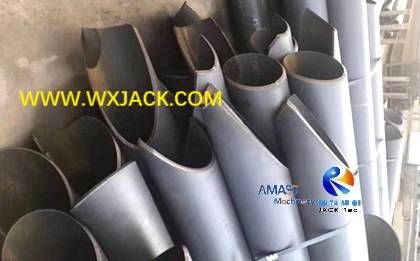

б) куча отрезанных небольших труб с кривыми дисками , от 5 -оси управления ЧПУ: ( рис.4 )

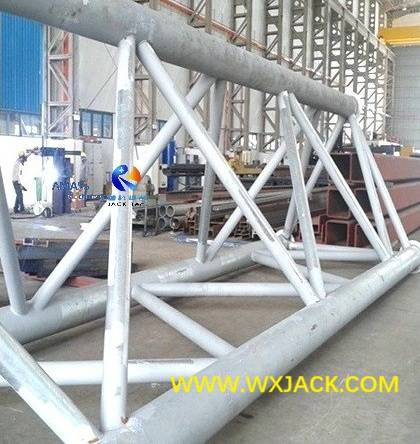

в) конструкция трубопровода, из труб с небольшим и средним размером: ( рис.5 )
2) Прикладная отрасль: В целом, 5 -осевая машина для резки теплового газа с ЧПУ См. Применение в стальной конструкции/ стадионе/ выставочном центре/ вентиляционном воздуховоде и т. Д.
B. Отличное значение CNC-CP5-1400/L 5 Оси по оси с ЧПУ
Прорыв в операции разрезания труб: существует революционное изменение качества и производительности резки и скоси, с внедрением машины для режущей трубы с ЧПУ СПЛАМА ПЛАЗМА ПЛАЗМА ПЛАЗМА . Без этого мощного механизма традиционная ручная операция резки труб была очень трудоемкой и трудно управлять контролем качества:
1. Традиционно необходимо тратить много времени на написание линейности на трубе и выполняя макету образцов;
2. Эти ручные процедуры выполняют производственные процедуры медленными и нестабильными, и трудно управлять точностью, и полностью зависит от навыков операторов;
3. Теперь, с внедрением этой мощной машины с ЧПУ на разрезании труб, все вышеупомянутые проблемы могут быть удалены;
4. С помощью расширенной технологии управления 5 осью вся работа по длине резания и съемки труб может быть введена в стандартизацию в наибольшей степени, а ручные этапы маркировки и изготовления образцов больше не требуются, повышая как производительность, так и контроль качества обработки труб:

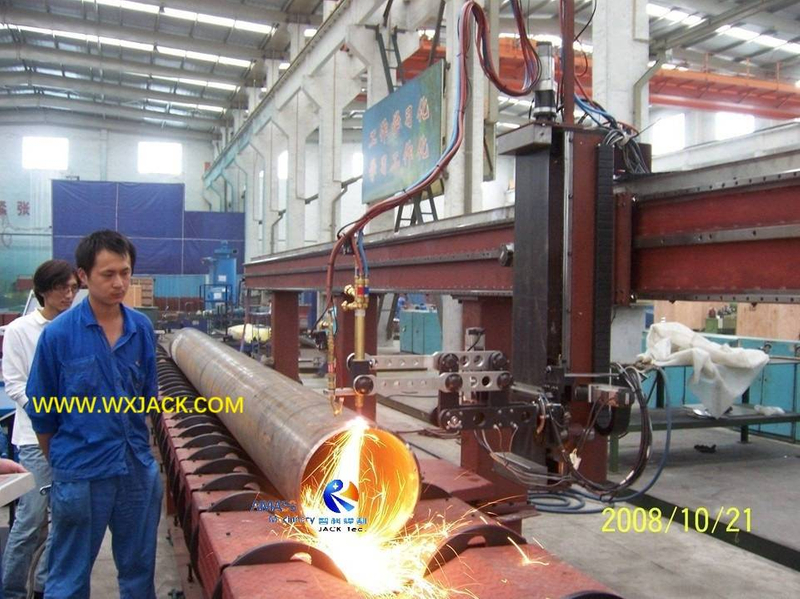

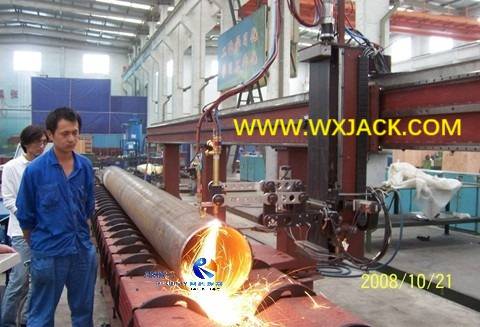

Резка на пламени трубе φ500 мм, с Wuxi Jack CNC-CP5-1400/12 Модель 5 Ось оси CNC Пламя плазма.
C. Технический вид на CNC-CP5-1400/L 5 Оси по оси CNC Fip Flame Flasma Rutch
1. 5 ось резки факела в 5 -осевой режущей трубной машине:

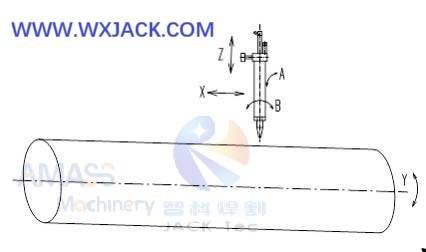

Индикация на 5 оси : ( рис.7 )
Как показано на рисунке выше, на основе основной 3 оси:
1) x ось - вдоль продольного направления трубы, длина;
2) ось Y - труба 0 ° ~ 360 ° Infinite Resolve для резки окружности;
3) ось Z - резка факела движется вверх и вниз, в зависимости от диаметра трубы;
Добавление на 4 -й и 5 -й оси A и B:
4) ось - разрезание качания TORC вдоль продольного направления трубы;
5) Ось B - режущий качание TORC вдоль осевого направления трубы;
С этими 5 оси управления можно выполнить резка с наклонным краем:
Режущий факел вдоль осевого направления трубы для вырезания кожи в 5 оси с ЧПУ
2. Технические характеристики 5 оси с ЧПУ кислородного топлива.
1) Численное управление : в станции машины есть 5 оси управления, для бурного отверстия/ разрыва/ наклонного лица, снявшегося по краям и корпусу труб;
2) Диаметр трубы и толщина : от φ300 мм до φ1400 мм. Это может охватить самую большую долю размера трубы при практическом использовании; Нет особого ограничения на толщину стенки трубы;
3) Длина трубы : макс. Длина трубы заготовки составляет 12 000 мм. Это может быть назначено клиентом;
4) Материал труб и технология резки:
а) Большинство - углеродистая сталь. Любые другие распространенные использованные материалы, такие как нержавеющая сталь, AL, бронза ... также могут быть вырезаны в этом оборудовании;
б) Соответственно, разрезание пламени для кислорода с кислородом и ацетилен (или пропаном) вместе с источником питания плазмы все оборудованы в этой машине резки пламени плазмы с ЧПУ;

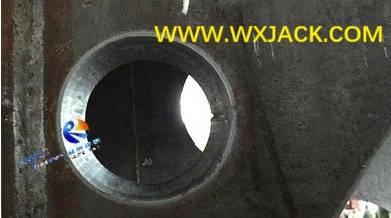

5) Скоростное разрезание в круговом следе: ( рис.9 )
На приведенной выше фотографии мы видим, что, по сравнению с 3 управлением осью, с добавлением оси A и B для разрезания качания и движения факела соответственно, клиенты могут получить гораздо более полезные функции: после завершения трубы вырезанного и скога трубы заготовки будут отправлены на следующую рабочую станцию для обработки;
3 .
1) Управление процессом на сложную задачу разрезания труб , может удобно управляться с помощью монитора контроллера ЧПУ:

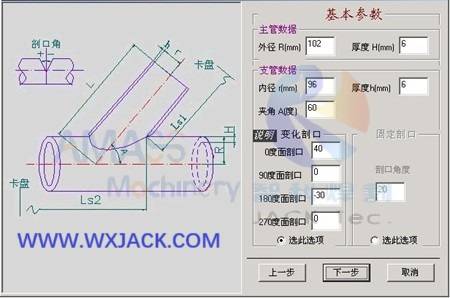

2) Интерфейс на ключе в параметрах управления процессом при резке трубы: ( рис.10 )
3) Профессиональная библиотека заготовки, встроенная на ЧПУ промышленного компьютера, проста и проста в использовании; Канавка для более поздней сварки может быть разрезана вместе с резкой, без необходимости последующей обработки, точной и эффективной;
4) Оператор может очень легко управлять всеми необходимыми параметрами:
а) длина трубы;
б) внутренние и внешние диаметры трубы;
в) толщина стенки трубы;
г) разрезание угла наклона керфа ...
D. Основная конфигурация 5 оси CNC-CP5-1400/л. Труба с ЧПУ кислородного топлива плазменной плазки:
1. Общая компоновка 5 оси с ЧПУ

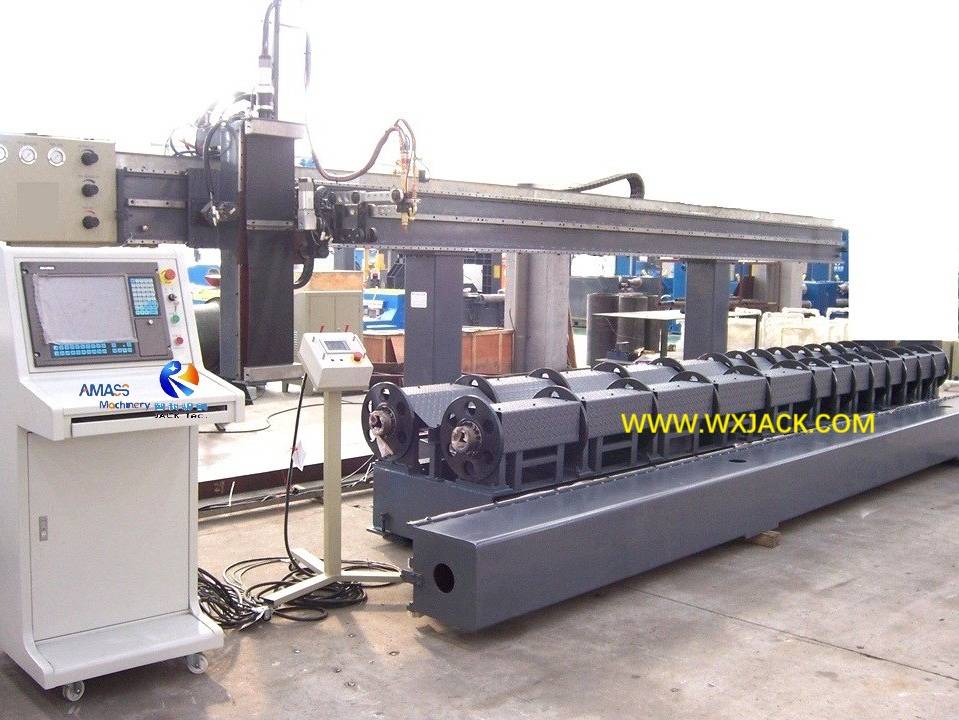

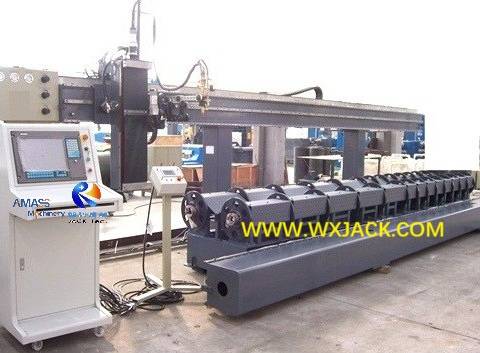

Набор Wuxi Jack CNC-CP5-600/12 Model Machine: ( Рис.11 )
Показано в вышеизложенном,
1) Оболочная цепь этой машины представляет собой стационарный забор с горизонтальным лучом на вершине, служащим по движению режущего факела вдоль длины трубы, управляемым с линейным линейным подшипником с шариком;
2) Единица выполнения режущей факела моторизованную перемещающуюся перевозку, движущаяся вдоль горизонтальной лучевой линейной гидеры;
3) Блок откладывания труб и вращающийся блок: роликовые кровати из фрикации, приспосабливаемые к разным диаметрам труб;
4) Промышленный компьютер контроллера ЧПУ, интегрированный электрический контрольный плата с типом стояния и кусок удобного удаленного переключателя педали с удаленным рабочим ножом, с несколькими ключевыми переключателями и сенсорным экраном HMI, собранными сверху;
5) газовая панель для резки кислородного топлива, на левом конце горизонтального луча гантри;
2. Режущий факел 5 оси с ЧПУ

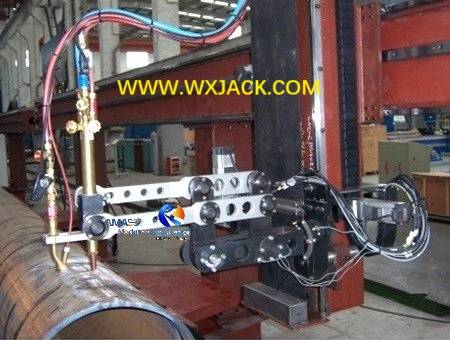

Режущий факел в модели 5 оси имеет 2 части дополнительной сочлененной руки, что делает способность 2 направленного качания, выполняя задачу движения оси A и B ;
3. Система резания теплового газа в 5 оси с ЧПУ плазменной плазкой плазковой резки:
1) Машина оснащена отдельной группой режущего факела, с резкой пламенной, так и плазменной резкой на одном куске вагоны;
2) резка кислородного топлива для выполнения резки пламени на углеродистой стали, малой до средней или большой толщины;
3) Плазменная режущая факетная единица для неплозного материала, малой и средней толщины;
4) Режущая факетная и газовая система движущейся системы по всей длине машинного рамы. Кислород и режущие газовые трубки лежат на верхней части стационарного грань;
4. Трубное приспособление из 5 оси с ЧПУ
1) В отличие от небольших и легких труб на 3 -оси моделях , которые можно надежно закрепить и повернуть в 3 челюстной патроне, с увеличением диаметра труб / толщины / веса , его следует положить на роликовые слои трения , , которые состоит из механических скобок, и 2 массива роликов трена.

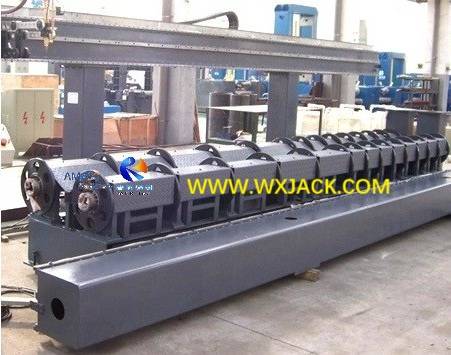

2) Кровати роллеров трения труб в модели Wuxi Jack 5 Model: ( Рис.13 )
3) Слово ' Трение ' Здесь относится, оно приводит вращение трубы с помощью силы трения, создаваемого между этими вращающимися роликами и трубами;
4) Во время работы трубы, с помощью вращения роликов, труба будет свинцовой и направляется в вращение, выполняя ось Y движения: труба 0° ~ 360 ° Infinite Resolve;
5. Система электрического управления
E. Превосходство техники управления в WUXI JACK CNC-CP5-1400/L 5 Оси по осевой машине с ЧПУ
1. На ранней стадии резки трубной машины 5 оси была высокой версией для трубы диаметром φ1400 мм;
2. В то время, стимул для использования 5 управления осью с целью расчивания и скоса, эта машина предназначена для подготовки к следующему шагу сварки и / / / / или сборки в соответствующем сварке. Таким образом, способность сочетать индекс критических производительности для любого набора машины на разрезании труб;
3. Для тех труб с толстой стеной, без канавки KERF (3 -й модельная машина оси не может достичь этой цели), будет трудно иметь точную сборку при условии наклонного пересечения трубы;
4. Причина в том, что в машине режущего перекрестка труб с ЧПУ, программирование осуществляется на основе внешнего диаметра трубы. Таким образом, толщина стенки умножается с COS наклонного угла трубы, результат будет больше или меньше, чем точный результат, что вызывает трудности при последующей сборке;
5. Для этой машины с ЧПУ конфигурации 5 оси сложность в основном заключается в точности и устойчивости блока резки KERF, которая требует сложной технологии;
6. В последние годы наблюдается растущая техника резки контрольной трубы с ЧПУ, а 5 -осевая версия ЧПУ - основной поток, которая имеет преимущества наилучшей экономической эффективности, обеспечивая стабильную и хорошую качественную производительность от машины в настоящее время.

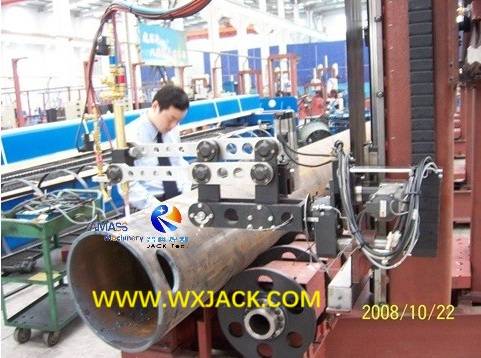

Сайт ввода в эксплуатацию на Wuxi Jack 5 Axis CNC Cnc Flame Flame Rutch Machine: ( Рис.14 )
F. Технические параметры CNC-CP5-1400/L 5 Оси с ЧПК скандальной трубки:
Модель Технический параметр | 5 оси CNC-CP 1400/л |
Приспособление диаметра трубы для резки и скоса | 300 ~ 1400 мм |
Приспосабливание макс. Длина трубы для резки и скоси | 6000 ~ 12 000 мм |
Приспособление толщины трубы (мм) | 6 ~ 100 мм для резки пламени; 3 ~ 25 мм для резки плазмы |
Скорость резки теплового газа | 200–800 мм/мин. для резки пламени Около 200 ~ 2000 мм/мин. для резки плазмы (На основе толщины трубы и мощности плазмы) |
Ось управления ЧПУ | 5 оси x / y / z / a / b |
