HB-серия высококачественная автоматическая сварка

1. Преимущество серии HB Automatic H Beam Production Line:

1)  , как представлено в разделе продукта ' HB1500 высокоскоростной полу автоматической производственной линии ', общие инвестиции на производную машину H Beam в этой автоматической линии с пила-сварщиком в 2 раза больше, чем в полуавтоматической линии;

Затем при каких обстоятельствах клиент выбирает автоматическую линию вместо полуавтоматической линии? 3 основных фактора, лежащие в основе этого:

1) Гораздо  более высокая  эффективность производства автоматической линии производства HEAM HEAM:

а) производительность автоматической линии в 2 ~ 2,5 раза больше полуавтоматической линии ;

б) Эффективность производства:  на основе расчета и обратной связи с клиентами на протяжении многих лет, с единственным сдвигом производства, выработкой:

- Комплекс автоматической линии производства HEAM HEAM составляет около 5000 тонн на годовой основе;

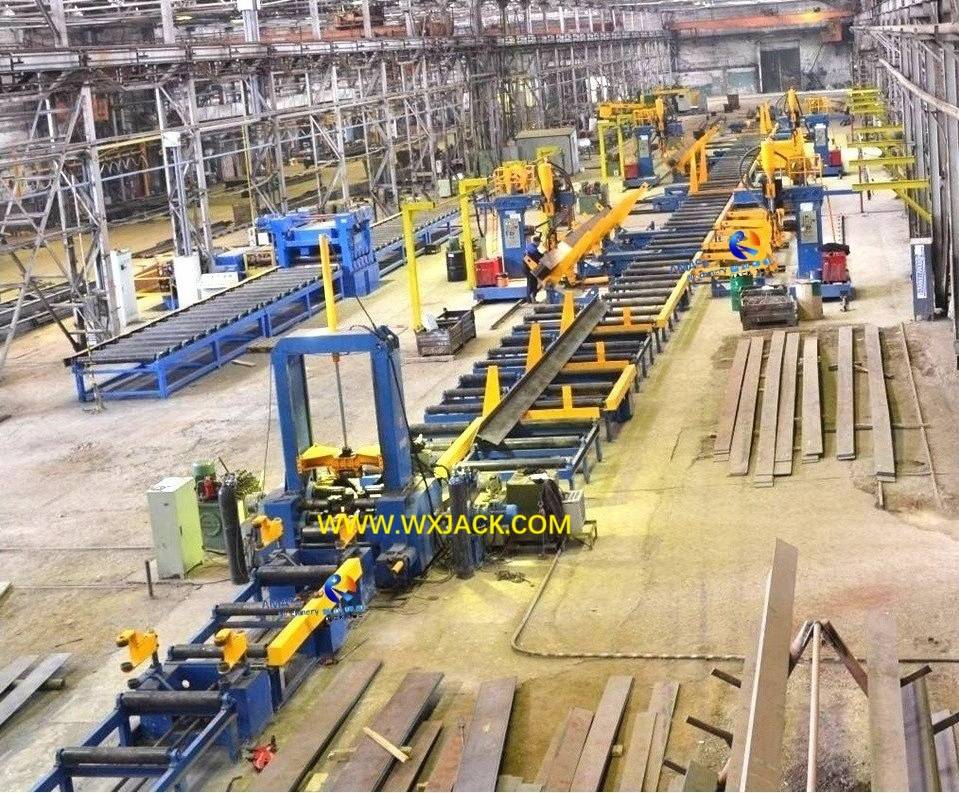

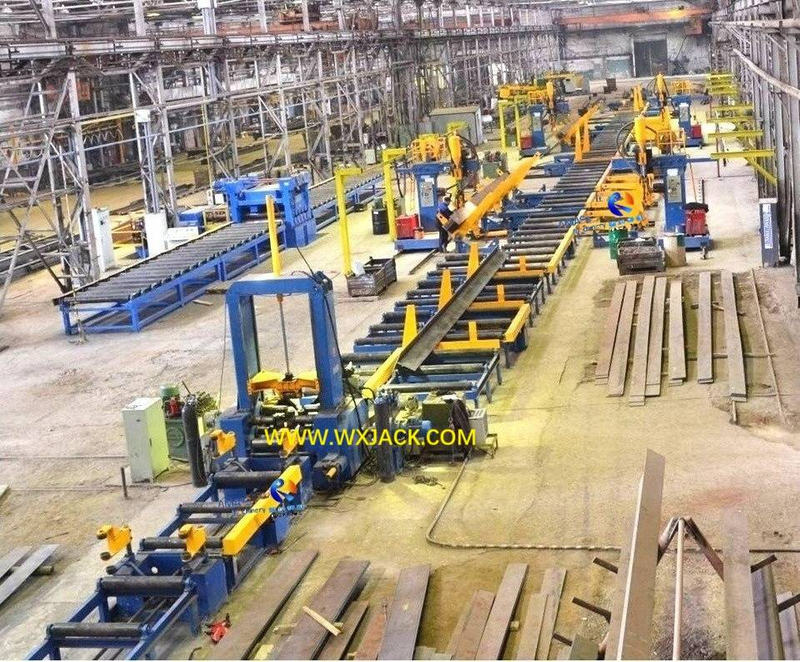

- В то время как для полуавтоматической линии он составляет около 2000 ~ 2500 тонн в год: ( рис.1 )

2) Обновление мастерской клиентов с помощью автоматической линии производства H Beam:

2 ^-й преимущество автоматической линии, заключается в современной и высококачественной мастерской, воплощенной в комплексе автоматической линии для выполнения  сварного производства H Beam. Это представляет собой сильную силу клиента;

3) Экономия рабочей силы в автоматической линии производства HEAM HEAM:

3 ^-й пособие - меньше операторов. H Beam Production Machine в типичной группе автоматической линии обычно требует 7 ~ 8 операторов, чтобы позаботиться:

A) 1 Оператор для CNC -CG4000 CNC Clip Plate Machine;

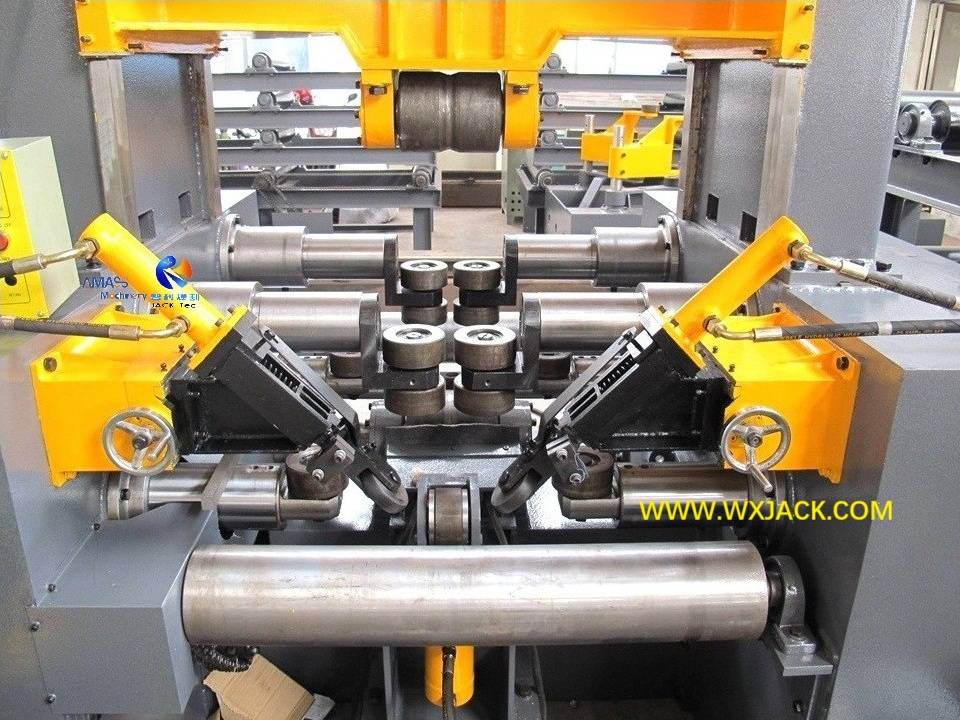

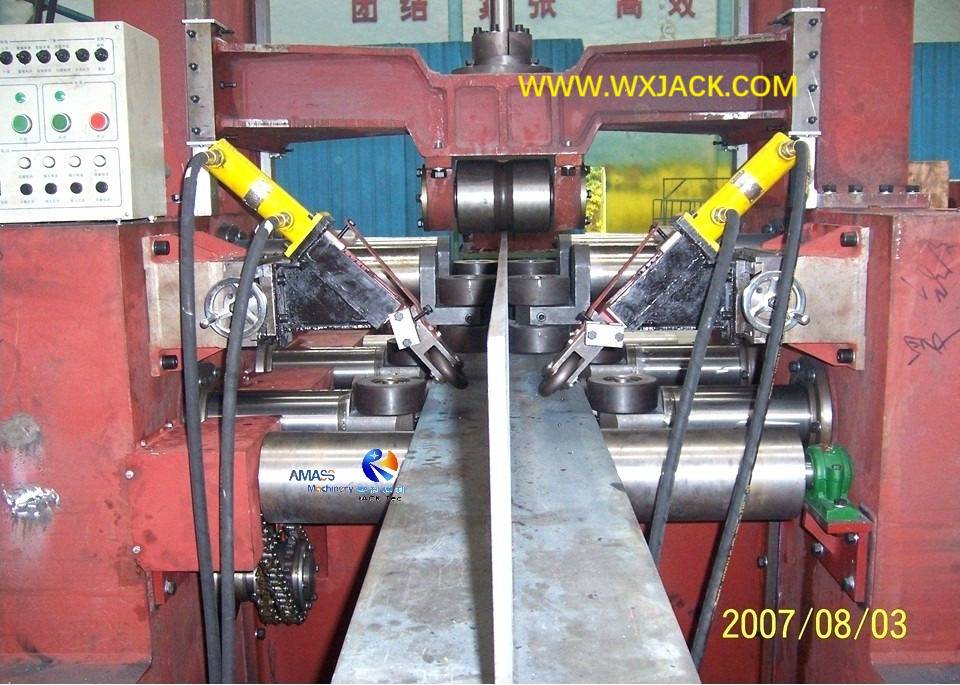

b) 1 оператор для машины сварки Z15 / Z18 / Z20  I H с сваркой;

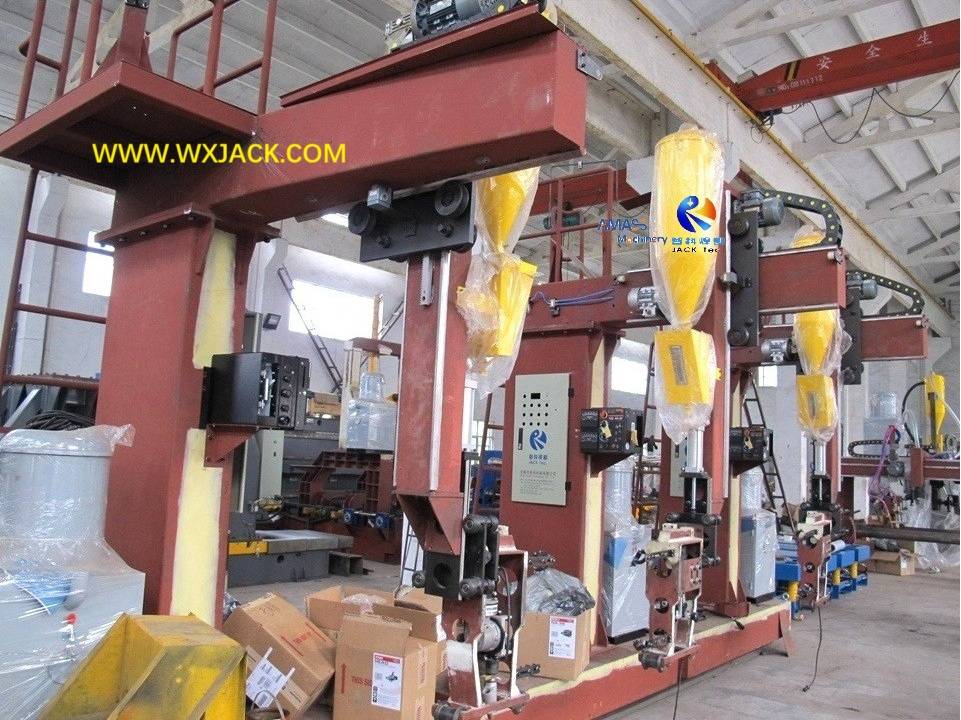

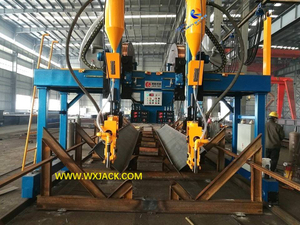

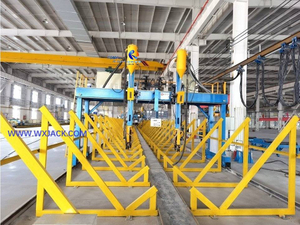

C) 4 оператора для 4 подходов LHC SAW HEAM GANTREAND GANTIONS;

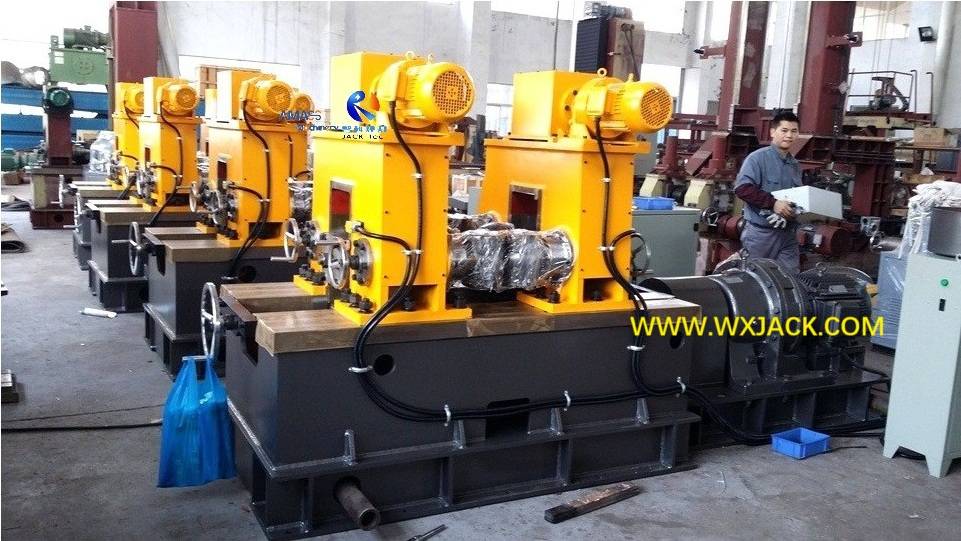

D) 1 Оператор для машины выпрямления луча HYJ800 H;

e)   1 оператор для подъема фланца и паутины от вырезания пластины до сборки и резервного копирования;

Оператор не требуется для работы по передаче луча H среди рабочих станций внутри автоматической линии для производства H Beam.

2. Планировка автоматической сварки H Beam Production Line на сайте клиента:

При введении автоматической линии вторым фактором является его занятие земли. Пожалуйста, проверьте прикрепленное второе изображение на макете типичной автоматической линии Wuxi Jack. Стандартное расположение:

1) Общая структура автоматической линии производства HEAM HEAM:

A) Оборудование CORE:  3 H Луч .

б) 1 ^работа ST на вырезании пластины: вдоль этой линии потока трех центрального производства H Beam в параллельной машине с ЧПУ для резки стриптиз -плиты и площадь хранения для автоматического производства HEAM Автоматическое производство H:

Машина для резки с ЧПУ для отправки сырья при производстве H Beam: ( Рис.3 )

2) Общая космическая занятия автоматической линии производства HI BEAM:

а) Требуемая область:

- Общая длина от начальной точки таблицы роликов входного конвейера IH Beam Searkbly Machine, до конечной точки выходного конвейерного терминала машины выпрямления H Лучата должна быть минимум на 95 м или на 120 м , или 200 м, лучшая с полями и рассмотренной зоной запасной обратной аппараты;

б) в одном аппарате с автоматической сваркой H Beam есть два отсека.

в) ширина одной промежутки линии потока составляет 11 м . Плюс 2 -метровый ходячий проход и еще один 11 -метровый пролет для режущей машины и хранения, общая ширина объекта должна быть не менее 24 м;

D) Высота накладных расходов на перемещение для подъема фланца и паутины от машины для резки стриптиз -плиты на машину HEAM HEAM должен иметь высоту 8,6 м . Показано, как ниже:

Перекрестный вид на семинаре автоматической линии:  ( рис. 4)

3) Занятая область: В целом, типичная автоматическая сварка H Beam Line нуждается в площади пола не менее 24 м ( ширина ) x 95 м ( длина ) до лучшей 24 м ( ширина ) x 120 м ( длина ) до наводящего на мысль 24 м ( ширина ) x 200 м ( длина ), с высотой 12 м ( высотой 8,6 м для перемещенного ракового луча) для жилья для производства HEAD HEAM.

3. Технические параметры серии HB Automatic Leam Production Line:
