Balloon Balloon Внешнее продольное и кольцевое сварка шва машины

A.  Использование и основное действие сварки сварки продольного кольцевого шва LH50 :

1. Основная функция: это сварочное оборудование  выполняет сварку как на кольцевом шве, так и продольном шве на баллонных заготовках или цилиндрические рабочие части;

2. Режим сварки сварки пилы (погруженная дуговая сварка):

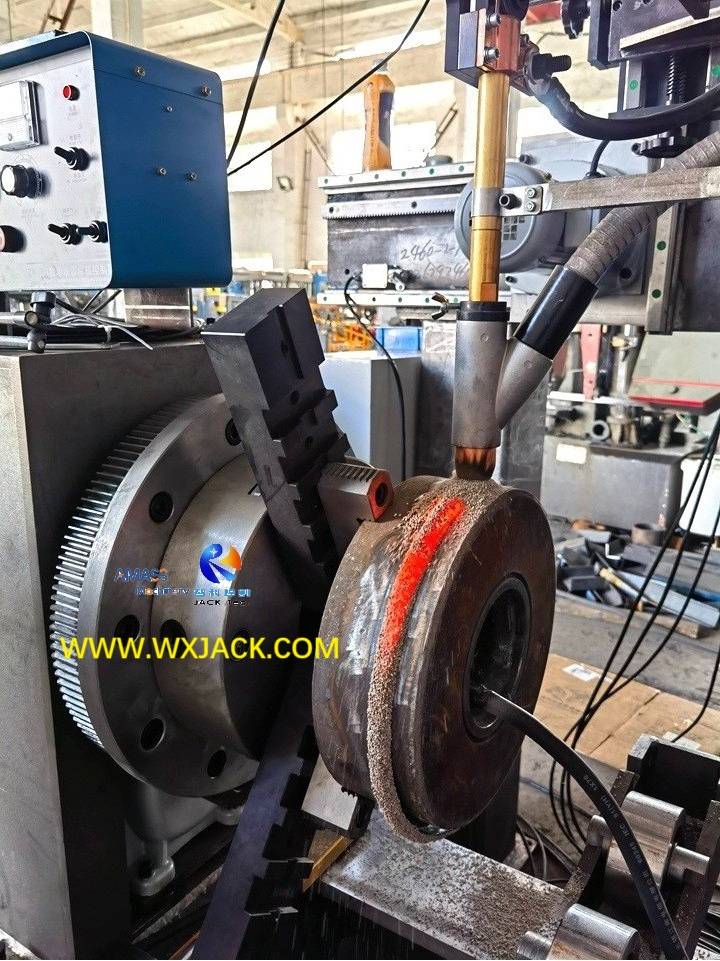

Тест на кольцевую сварку на фланце в модельной машине LH50 , на мастерской Wuxi Jack: ( Рис.1 )

3 . ​ ​

Ссылаясь на фото, как ниже:

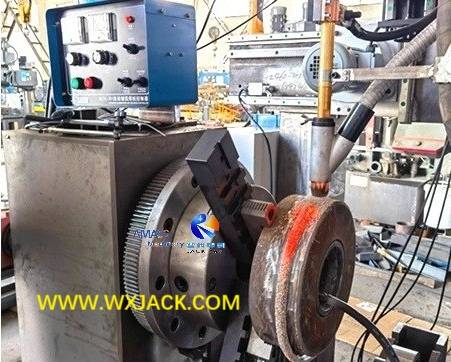

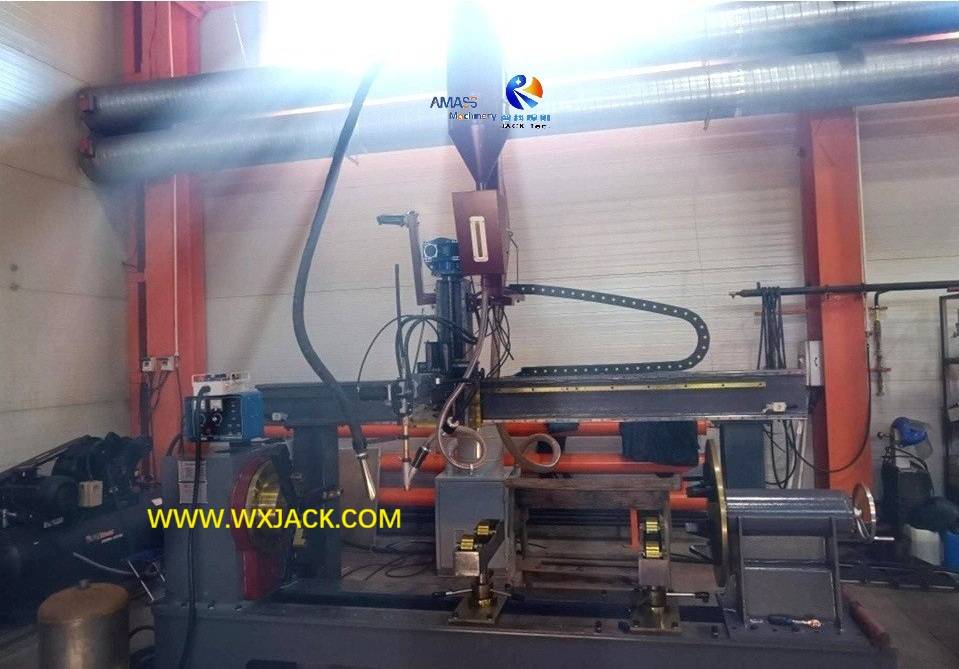

Wuxi Jack экспортировался в модельную машину Russia LH50 на выставке: ( Рис.2 )

1)  Регулировка в соответствии с длиной цилиндра: механическая сторона движения может двигаться вперед и назад, обслуживая на разных длинах рабочих частей для воздушных шаров;

2)  кольцевая сварка: вращайте защищенные трубы при необходимой и регулируемой сварке линейной скорости, для сварки кольцевого шва;

3)  продольная сварка: сварочная факел перемещается в регулируемой скорости сварки, вдоль направления длины корпуса ствола, для сварки шов долготы;

4)  Безопасные заготовки: механическая движущаяся сторона может нажимать на конец воздушного шара с помощью ручного колеса, вдоль направления оси баллонных заготовки:

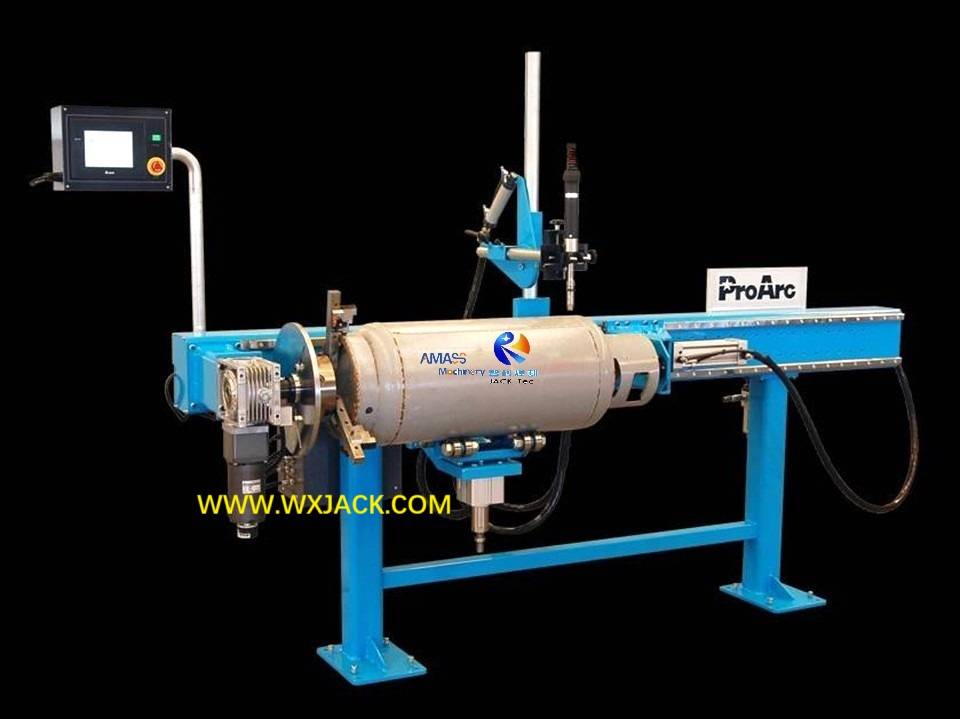

3 -й челюстной патрон, твердо зажимая фланца/ заготовка из баллона/ труб, в сварку механизма сварки цилиндров LH50 :  ( Рис.3 )

5)   Воспитание заготовки: неподвижная сторона может привести к заготовке на шаре в регулируемое скорость вращения с помощью одного куска из трех челюстных патронов, чтобы закрепить воздушный шар, который установлен на рабочей стороне.

B. Структура сварки сварки цилиндра цилиндра LH50 :

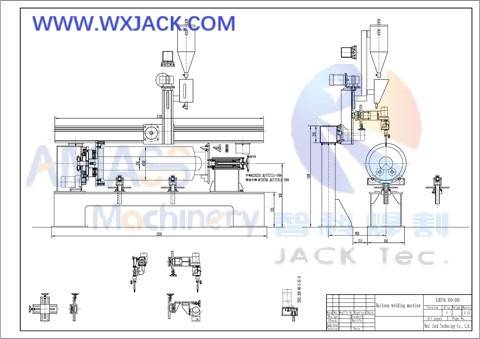

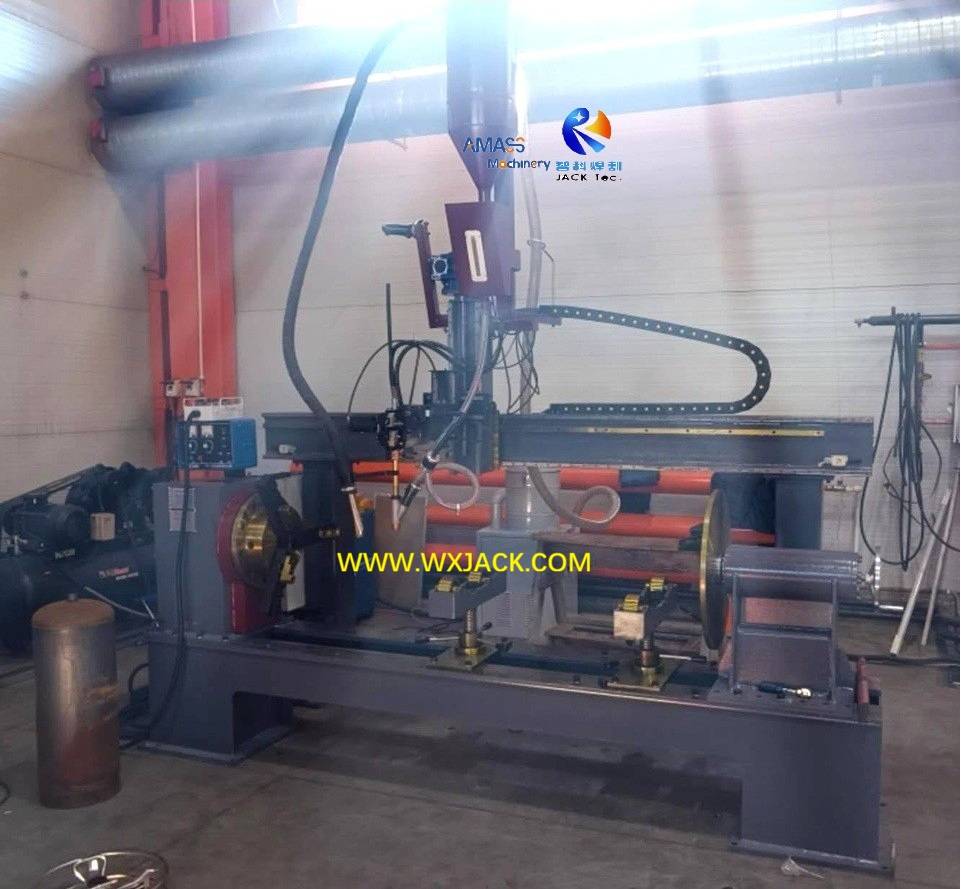

Механическая структура дизайна чертежа Wuxi Jack LH50 Модельная машина: ( Рис.4 )

Как показано в приведенном выше эскизе, у этой машины есть что -то общее с машиной для резки труб с ЧПУ:

1.  Механическая рамка сварки сварки продольного кольцевого шва LH50 :

1) Этот блок - механический базовый кровать, для фиксации вращающейся и движущей единицы заготовки; Сварная система;

2) Другая сторона механической рамы - это двигатель двигателя, для регулировки на основе длины воздушного шара;

3)  Укладки заготовки: Существует два набора поддерживающих ракетки, закрепленных с механической рамой, для удержания и вращающейся заготовки во время кольцевой сварки. Это похоже на сварку поворота:

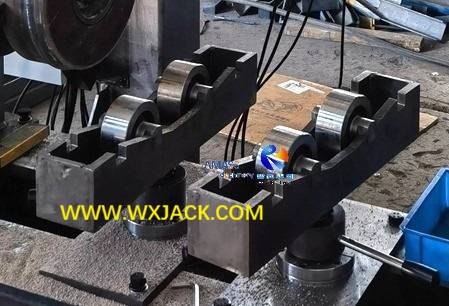

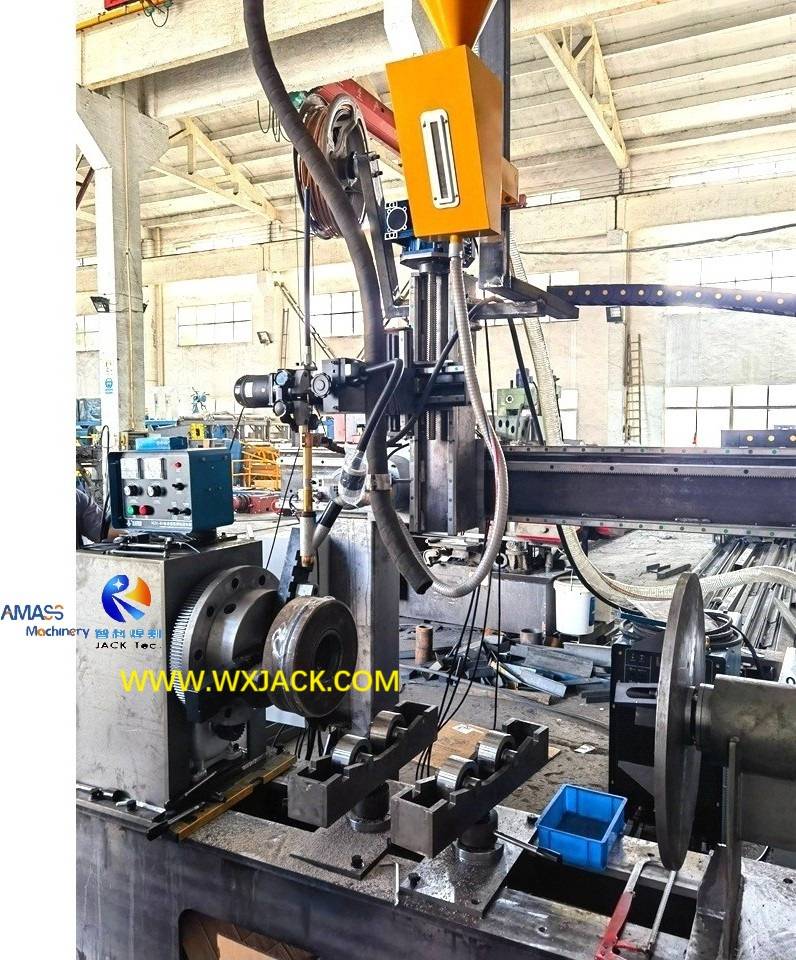

Два части поворотных рулонов для поддержки баллона, в модельной машине LH50 : ( Рис.5 )

Эта механическая рама представляет собой сборку сварки, которая обрабатывается точно после сварки и отжига. Он обладает высокой прочностью и анти-эффектом, гарантируя долгосрочный стабильный запуск этого механизма сварки приспособления;

2.  Сварка факела, регулирующая блоку цилиндра кольцевой сварки продольного шва:

1)  Цель: это устройство предназначено для движения сварки сварки факела, вдоль продольных заработных работ направление тела воздушного шара;

2)  Горизонтальное движение: привод на продольном движении этого блока принят с помощью редуктора и двигателя. Скорость движения регулируется инвертором переменного тока. В случае продольной сварки эта скорость также является продольной скоростью сварки;

3)  Вертикальное движение: сварка факела может быть поднят и спустится вниз, приводимо к редуктору и мотору, в зависимости от различных диаметров заготовки цилиндра/ воздушного шара;

4)  Точное управление положением: эта машина установлена с одним набором из 3 -х размерных устройств для регулировки, для точного управления в положении сварки факела, чтобы убедиться, что сварка, нацеленная на сварочный шв, все время, гарантируя надлежащее и превосходное качество сварки;

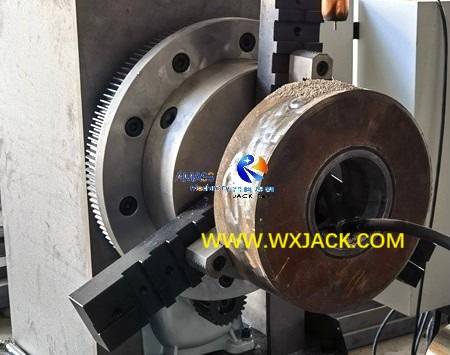

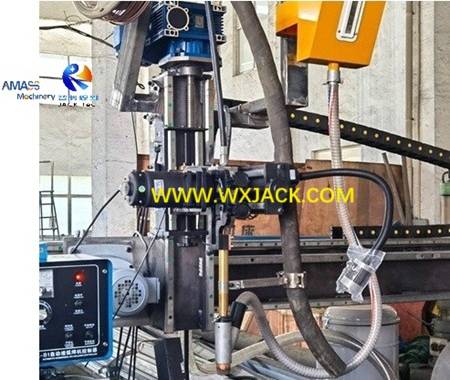

5)  Манипулирующий блок сварки факела, в модели Wuxi Jack LH50 : ( Рис.6 )

3.  Механизм восстановления фланца труб:

1)  Возобновляемая линейная скорость заготовки контролируется инвертором переменного тока, что обеспечивает непрерывно и беспроблят кольцевую скорость;

2)  Механизм сети передачи Передача .

4. Продольная движущаяся блок в цилиндре LH50 кольцевой продольный шва машины:

1)  Функция: в соответствии с различной длиной заготовки на воздушном шаре, это устройство перемещается, чтобы соответствовать в конце заготовки, и твердо исправлять заготовки с болтами;

2)  Стиль работы: после того, как воздушный шар закреплен, поверните ручное колесо, чтобы винт типа T, чтобы твердо закрепить воздушный шар в машину;

3)  Существует один кусок диска, и закреплен с уловкой Джека, чтобы закрепить шар.

C. Технические характеристики сварки цилиндров продольного кольцевого шва LH50 :

1.   Проводящее устройство:

1)  На оборотном рабочем столе установлено проводящее устройство, создавая проводящую цепь для выполнения операции сварки;

2)  Проводящая ток пропускной способности этого устройства составляет 1000А;

2.   Пила сварки сварки сварки сварки LH50 продольного кольцевого шва.

1)  Эта машина оснащена китайским Huayuan, созданным ZD7-1000IGBT WERSHING SOURCE Power Power Power и панель управления;

2)  Система сварки пилы оснащена одним набором пищевого сварного провода;

3)  Местоположение: из -за компактной структуры и измерения машины LH50 источник пилы на земле помещается на землю, а не на механическом магистрали машины;

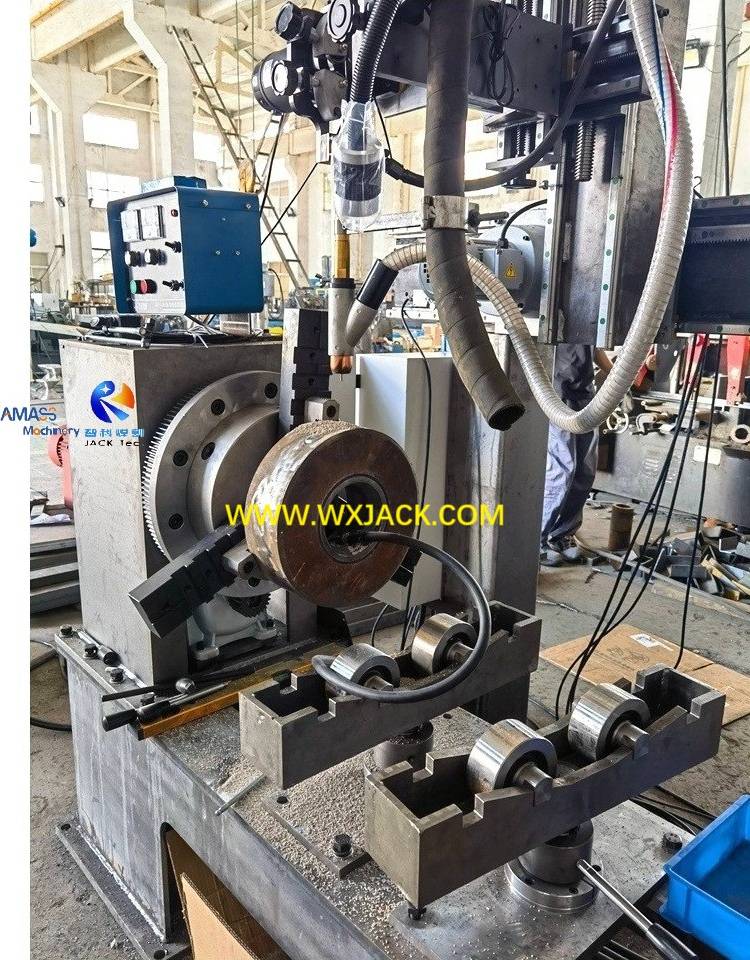

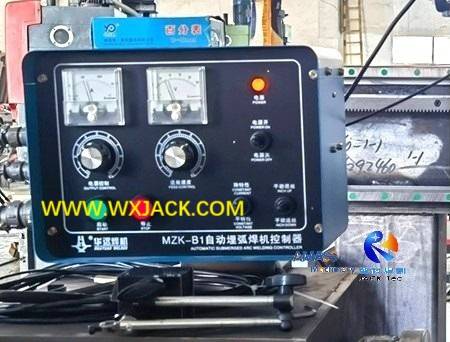

4)  Панель управления пили -сваркой питания установлена на горизонтальный луч машины: ( Рис.7 )

5)  Блок подачи сварки проволоки установлен на перемещающуюся двигательную экипажу двигателя и перемещается вместе с пищевым сварочным факелом;

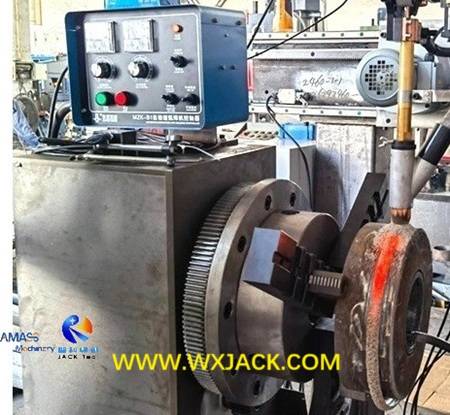

Свидел сварки испытаний на фланце, во время производства и ввода в эксплуатацию на модельной машине Wuxi Jack LH50 : ( Рис.8 )

3. Блок восстановления сварного потока:

1)  Свела сварки машины оснащена одним набором системы восстановления сварки;

2)  Мощность мощности машины для восстановления сварки составляет 3,0 кВт;

3)   График сварки потока погрузки составляет 100 кг.

D. Диапазон питания сварки цилиндра продольного кольцевого шва LH50 :

1. Механическое основное тело:

Это включает в себя:

1)  стационарный механический базовый слой, 1 набор;

2) горизонтальный луч и рабочая таблица, 1 набор;

3)  Вращающаяся заготовка, 1 набор;

4)  Перемещение и простоя поверните блок, 1 Установите каждый;

5) 2 набора вспомогательных ракетки;

6) Сварка факела перемещается луча и блок привода, 1 установка каждый;

7) Сварка факела 3 размера регулирующей единицы, 1 набор;

2.  Сварная система сварки цилиндра LH50 продольного кольцевого шва машины:

Это включает в себя один набор соответственно:

1)  китайский бренд Huayuan ZD7-1000IGBT Модельный сварка источника;

2)  пила для сварки проволоки и панель управления;

3)  ПИСА СВОК ПРИВЕТСТВИЯ КОММЕНИЯ И ВОССТАНОВЛЕНИЯ;

3. Система электрического управления, плата управления, операционная панель;

4. Технические документы:

1) Сертификат качества;

2) упаковочный список;

3) ручная книга;

4)  электрическая диаграмма;

5)  Фонд рисунок.
