1. Цель стальной конструкции коробки H Лучевой цепь Манипулятор Оборот оборота:
1 ) Использование : Манипулятор 0типа цепи

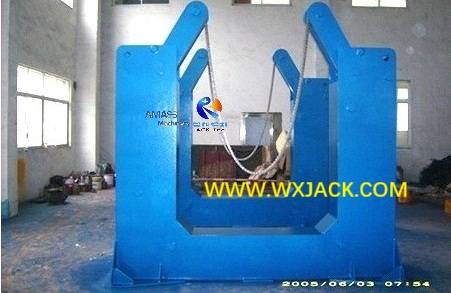

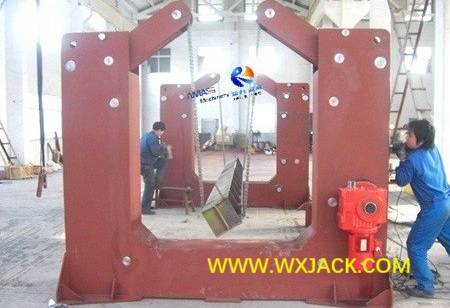

Проверьте производительность машины оборота типа цепи на мастерской Wuxi Jack, перевернув кусок длинной коробки: ( рис.1 )
2) Вращение луча коробки: операция переворачивания может быть реализована в обоих направлениях, вперед ( по часовой стрелке ) по сравнению с обратной ( против часовой стрелки ) и остановлена в любом угловом положении;
3) Применимый сайт: это оборудование применимо для изменения позиции и ориентации во время сварки длинных и тяжелых заготовков. Обычно его можно либо сформировать в одну операционную станцию, либо часть гибкой производственной линии.
2. Структура и принцип работы стальной конструкционной коробки H Манипулятор лучевой цепь Манипулятор.
1) Композиция: это оборудование состоит из 2 наборов u -формы стационарной рамы , которые работают в Unite, для переворачивания структуры элементов квадратной или общей квадратной формы сечения;
2) Заготовка: Полученная выгода от половины открытой конструкции и мягких цепей, она особенно подходит для переворачивания над длинной стальной конструкционной коробкой H Луч, длиной 10 ~ 20 м , поперечное сечение высоты до 1200 мм , толщина более 10 мм , вес около 2 ~ 3 тонны :

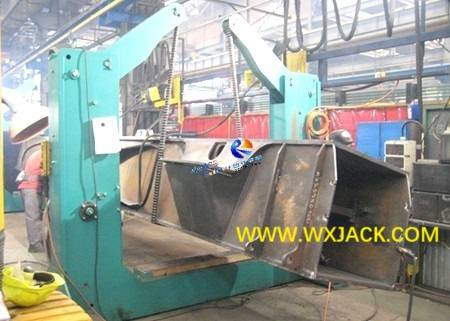

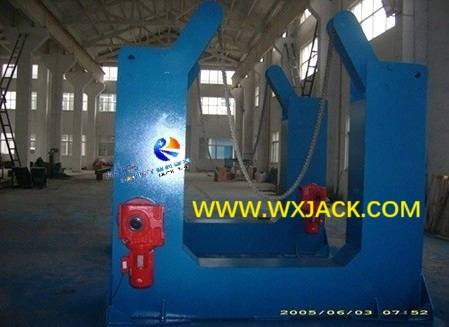

1200 мм длина боковой длины 10 млн. Большой коробки, повернутый для сварки в оборудовании: ( Рис.2 )
3) Рабочий шаг и функция: этот манипулятор типа цепочки принимает с высокой прочностью и высокой интенсивностью ролик -цепей в качестве инструмента манипулирования, который может перевернуть заготовку как в направлениях CW ( по часовой стрелке ), так и в направлениях CCW ( против часовой стрелки ), и остановить заготовку под любым требуемым углом, чтобы получить оптимальную эргономическую сварочную позицию.
3. Процесс работы в стальной конструкционной коробке H Манипулятор лучевой цепи переверкающий машину:
1) Когда не работают: когда в оборудовании нет заготовки, его рукавые руки будут расширяться в определенной степени, под давлением тяжелых противовеса, оставляя достаточно места для загрузки заготовки;
2) Загрузка заготовки: чтобы инициировать при работе сварки, поднимите большую стальную структуру на роликовых цепях;
3) Управление процессом: запустите редуктор двигателя, роликовые цепи начинают вращаться, ведущая заготовка в переворот обоих направлений;
4) В целевом угловом положении: когда заготовка переворачивается на угол целевого угла, прекратите запуск машины оборота манипулятора цепи, отключив его редукторы двигателя;
5) Во время операции сварки: Моторные редукторы будут заблокированы сами по себе ( механизм самополосной блокировки ), что надежно останавливает заготовку в этом целевом положении без проблем с заносом/ проскальзыванием и т. Д., Полностью гарантируя безопасность оператора и их работу. К этому времени заготовка может быть приварена автоматической или ручной способностью:

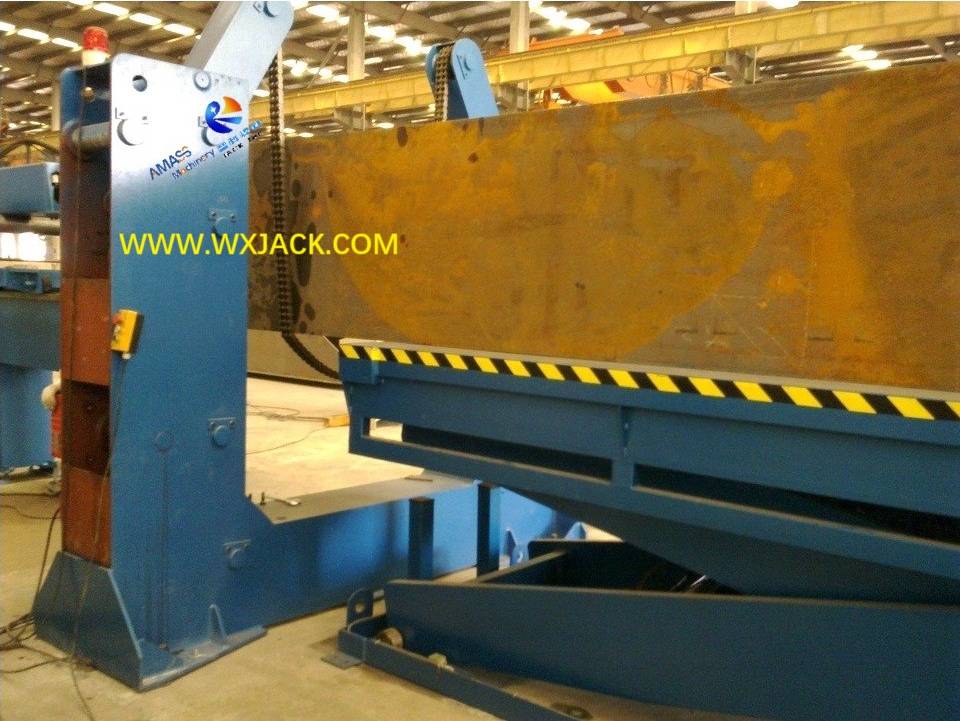

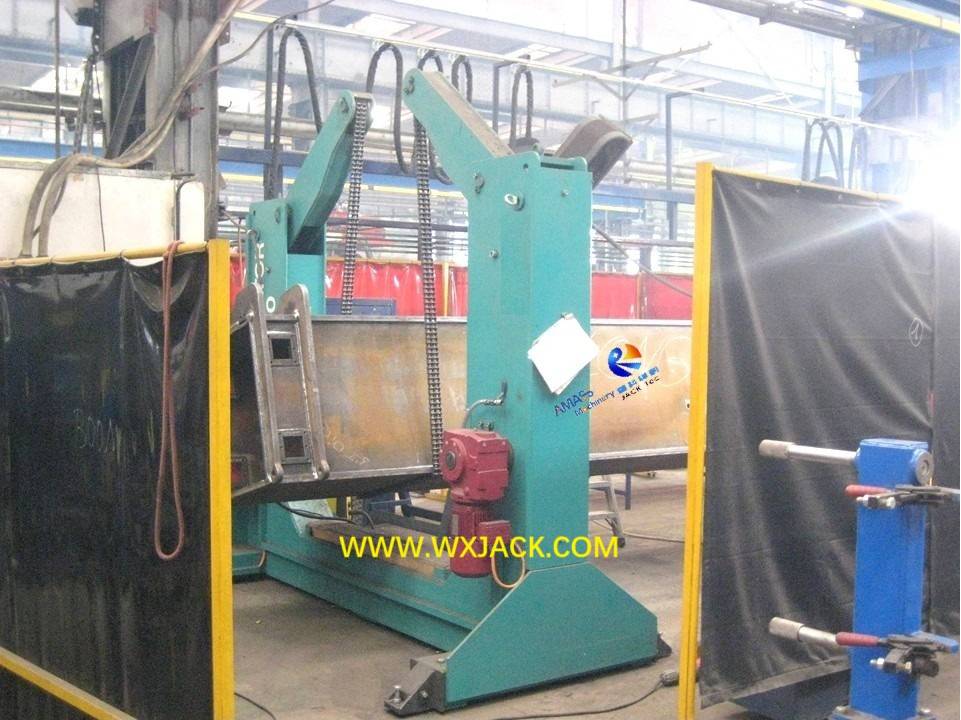

Отрегулируйте заготовку (балка коробки) на предпочтительную ориентацию: ( рис.3 )
6) Двойная гарантия при загрузке подшипника: для постоянного переворачивания чрезмерного тяжелого веса заготовки, эта машина для переворачивания манипулятора цепей может быть дополнена заготовленными стойками, обеспечивая двойную гарантию на высокую безопасность и стабильную работу оборудования:

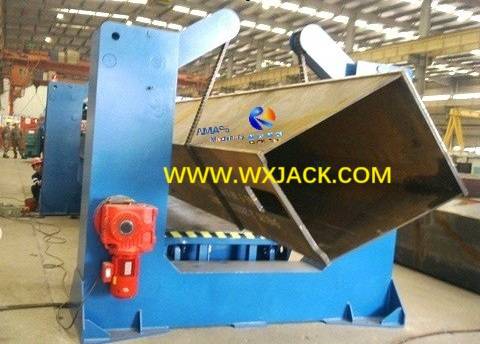

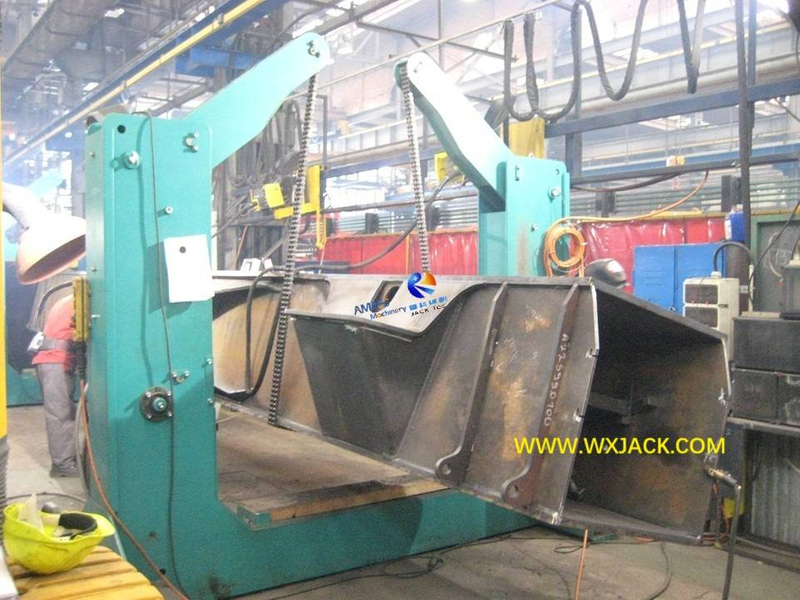

Монтированный на пол, держащий кронштейн под заготовкой в оборудовании: ( Рис.4 )
7) При завершении операции сварки: в то время заготовка поднимается с переворачивающей машины с цепью, качающиеся руки машины автоматически расширяются на его внешнюю сторону, оставив место для удобства разгрузки заготовки:

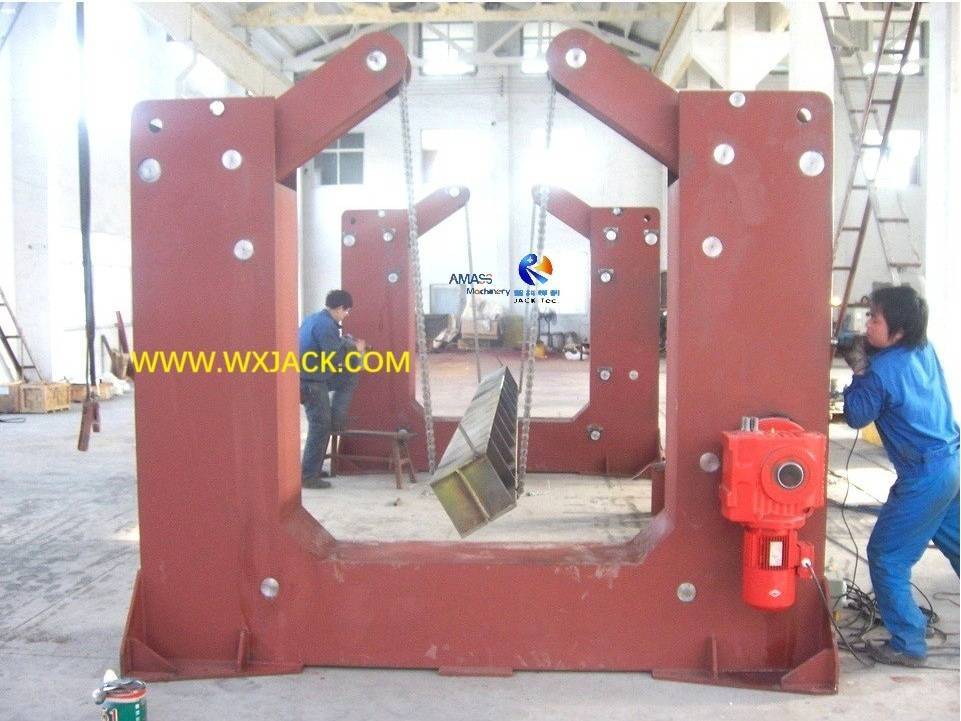

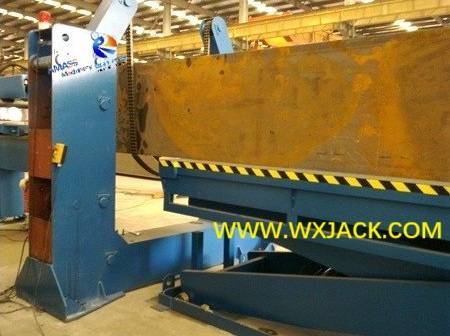

Состояние оборудования не работает: ( Рис.5 )
8) манипулирование в фазе: 2 набора манипуляторов типа цепи имеют хорошую синхронизацию во время своей работы;
9) Рабочая панель на плате электрического управления имеет питание, указав лампу и кнопку включения/ выключения питания, а также функциональные переключатели для (прямое восстановление)/ RVR (обратное восстание), аварийная остановка и т. Д.
4. Основные единицы и диапазон питания стальной конструкционной коробки H
Композиция: эта машина оборота манипулятора цепного манипулятора имеет основные единицы:
1) Механическая основная рама двойной формы u с формой;
2) пара верхних рук качания и его вращающихся валов;
3) Высокая интенсивность долговечных роликовых цепей;
4) приводной блок: редуктор моторного и гидравлического масляного цилиндров;
5) Система электрического управления и эксплуатационный кулон:

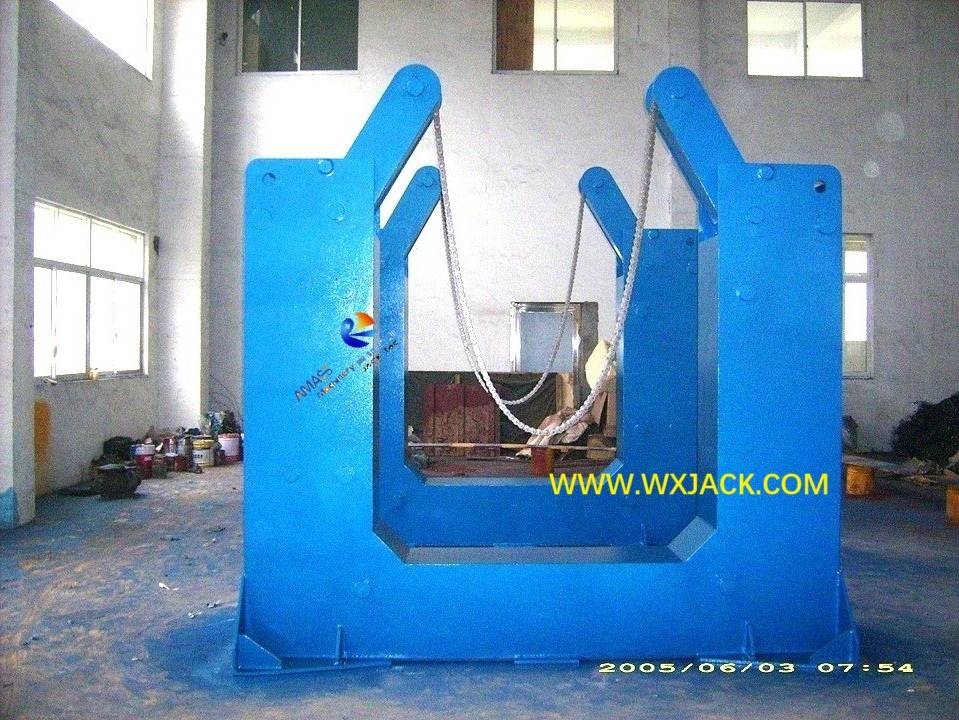

Общий вид на готовую машину для переворачивания цепочки отгрузки в зоне доставки Wuxi Jack: ( Рис.6 )
Как показано на фотографии выше:
1) МЕХАНИЧЕСКОЕ ГЛАВНОЕ КОЛОВОСТИ ПРЕДОСТАВЛЯЕТСЯ 'u ', которая твердо удерживается на весь вес машины и выдерживает усилительную силу, полученную в результате переворачивания заготовки. Механическая основная рама сварена и собирается в форму с помощью сварной конструкции, и укрепляется количеством жесткости на дне;
2) Манипулятор типа цепи: в верхних участках установлено 2 штуки (одна пара) рук качающихся рук, которые качаются по его валам вращения. Эти роковые руки играют роль манипулятора, которая разворачивает заготовку посредством роликовых цепей. Это название оборудования 'Манипулятор цепи переворачивает машину ' Get From;
3) Роликовые цепи: это критический компонент оборудования. Он имеет очень высокую прочность и интенсивность, обещающая безопасная работа. Эти роликовые цепи образуют замкнутую круговую петлю внутри инвернутой системы машины формы 'и окружены несколькими вращающимися валами (которые могут быть идентифицированы снаружи, особенно в не окрашенном состоянии) вдоль его прохода. Благодаря управлению роликовыми цепями заготовка свободно и гибко переворачивается в этой машине оборота манипулятора цепи;
4) Привод вращения заготовки: Ролик -цепи приводится в движение моторными редукторами. Моторные редукторы находятся в нижней части инвертированного механического основного корпуса формы 'u ';
5) Конфигурация оборудования. Для одной группы оборудования, эффективно работающего на сайте клиента, существует 2 набора машины оборота типа цепи, работающие в паре, с гибкой настройкой расстояния. Пожалуйста, проверьте прикрепленное изображение и ниже:

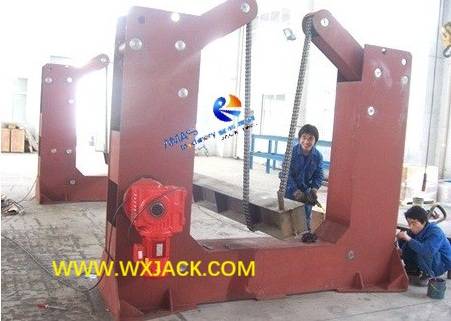

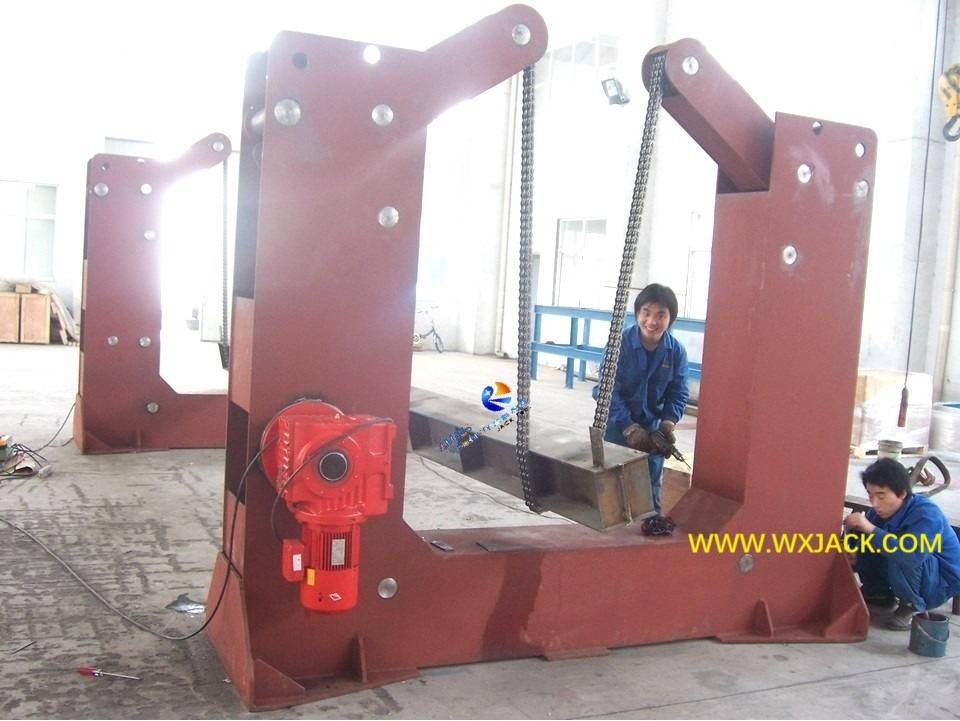

2 набора манипулятора типа цепи расположены в интегральное и съемное оборудование для большого переворачивания луча коробки: ( Рис.7 )
6) Работа: такая же, как и другие типа цепи и оборудование для переворачивания стальной конструкции в стиле с твердой стойкой , эта машина работает под дистанционным управлением, который имеет постоянную и стабильную работу.
5. Технические параметры стальной конструкции коробки H Манипулятор лучевой цепи:
Номинальная переворачивающая способность с 2 наборами манипулятора типа цепи, работающих вместе | 10 тонн |
Максимум Размер поперечного сечения коробки H Луч | 900 х 900 до 1200 х 1200 мм |
Максимум Длина коробки H Луч | От 9 до 15 м, в зависимости от дизайна |
Расстояние между 2 наборами u рамы (регулируемые) | От 5 до 10 м, в зависимости от дизайна |
Заготовка переворачивается линейная скорость | 3000 мм/мин. |
Заготовка переворачивает мощность двигателя привода | 1,5 кВт x 2 |
