Оболочка с краем края

A. Использование трубной скостной и манипулирующей машины:

1. Функция машины для скостной связи по окружности трубы:

1)  Шаг процесса: В процессе сборки и сварки фланка труб , первым шагом является выполнение обработки на ободе труб, чтобы получить наклонное окружное скосчиво из трубных дисков, быть подготовленным к следующему этапу сборки и сварки;

2)  Эффект: наклонное скос на ободах трубы может гарантировать полное слияние сварочных швов, изготовленных из узел и сварки фланца труб и труб:

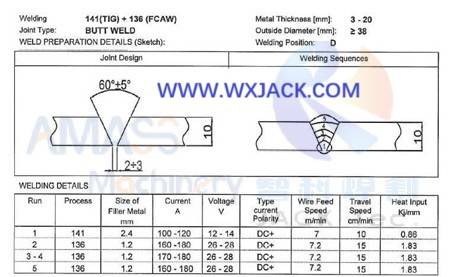

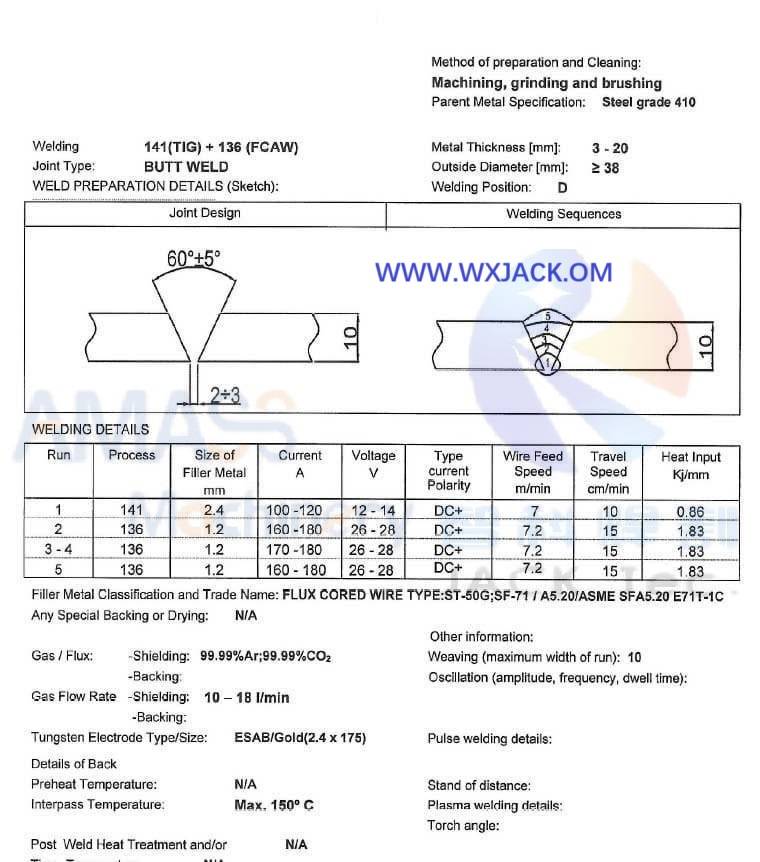

3)  Требование клиента на законченных скосах трубы: ( рис.1 )

2. Связанный механизм: в этом отношении эта машина имеет аналог краевой фрезерной машины , в поле обработки стальной пластины из листового металла;

3.  2 типа машин на парете труб: в зависимости от размера, особенно диаметром и длиной труб, на фрезех для края трубы имеется 2 основных типа машин, которые мы представим здесь, как показано ниже.

B. Средняя труба для средней дежурной трубы:

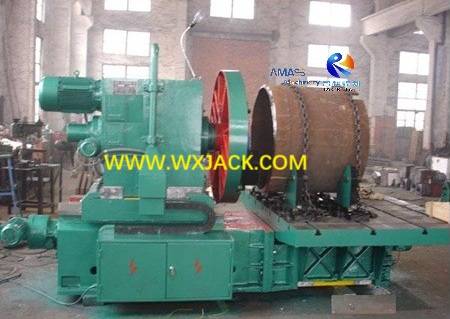

Машина wuxi jack на малой и средней трубной скоси: ( рис.2 )

1. Использование скостной машины по окружности трубы:

1)  Задача: эта машина предназначена для малого и среднего края трубы, что делает подготовку к следующему этапу сборочной сборки фланка трубы и сварки;

2) Спецификация: Трубы, которые должны быть края, измельченные в этой машине, обычно имеют относительную короткую длину : длина трубы в 2 ~ 3 раза больше, чем у диаметра трубы;

3)  Специальность операции: в принципе, это оборудование для выполнения окружного сшивания на ободе труб. Он имеет аналогичный процесс измельчения края трубы, как и скостная машина пластины, но, очевидно, в более высокой скорости фрезерования;

2.  Структура скостной машины по окружности трубы:

Эта машина имеет основные подразделения:

1)  Рабочий блок: круговой фрезец и его силовая головка, для реализации при операции по краю окружности;

2)  Стационарная машина для машины, для твердого удержания на краю трубы, трубки заготовки и ее тележки;

3)  Труба на заготовке:

A)  Роль: этот блок служит вспомогательным и приспособлением для трубы заготовки, в процессе циркулярного скоса;

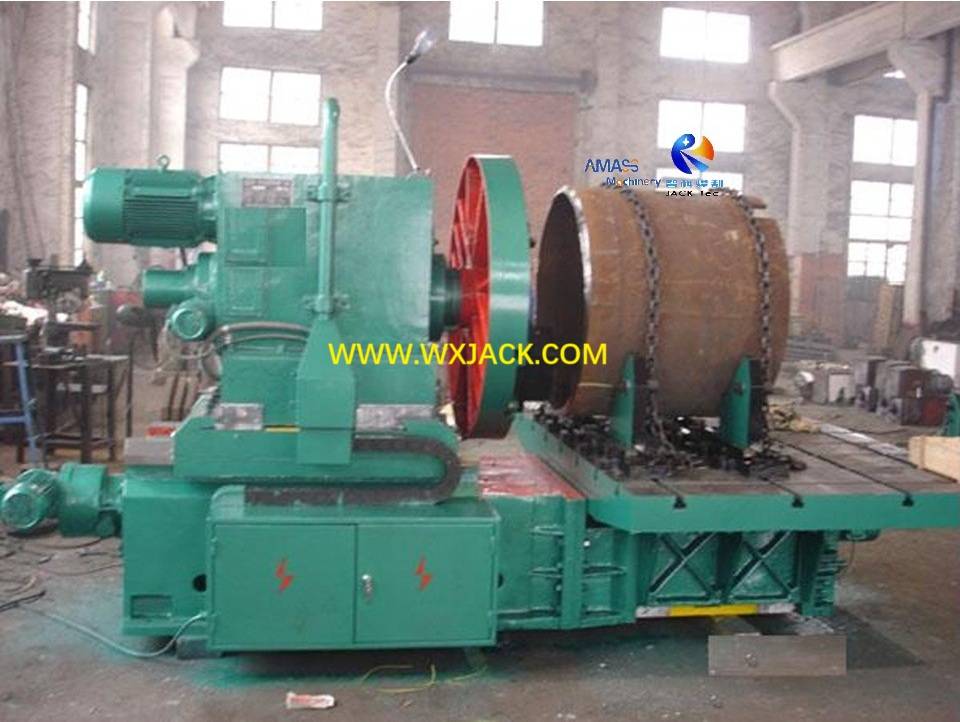

б)  приспособление: как можно проверить с прикрепленной фотографии, есть пара движущихся кронштейнов, полностью 4 штук, слева и направо, 2 штуки, для поддержки и зажима трубы заготовки, во время его окружности;

в)  способ регулировки на основе диаметра труб и длины: в поверхности троллейбуса есть несколько поперечных слотов, которые можно использовать для модуляции положения аодезированных кронштейнов вдоль поперечных (слева и вправо), так и в продольных (различных сдвигах слотов) направления, приспособленных в разных размерах (включая диаметр и длину) трубной трубы для рабочей накладки;

г)  помощник приспособления: Помимо скобок, цепочки должны использоваться для прикрепления трубы заготовки, в процессе кольцевого снятия труб;

4) Помощник рабочей лампы: набор рабочей лампы установлен чуть выше фрезевой зоны трубы для удобства наблюдения за процессом кольцевого края;

5)  Электрическая плата управления этой трубкой -скостной машиной находится на боковой стороне механической основы машины;

3. Работа на скостной и манипулирующей машине трубки:

1) Расположение: эта машина работает в виде трубы заготовки.

2) Скорость рабочей скорости: линейная скорость вращения для края трубы регулируется управляемой инвертором переменного тока, что отличается от различной толщины и диаметра трубы заготовки;

3)  Начнется на круговой рубеже

а)  загрузить трубу заготовки на свою тележку;

б)  отрегулируйте положение труб, удерживающих кронштейны, пока все 4 куски кронштейнов прилипают к трубе заготовки;

C) затем закрепите трубу заготовку цепями;

D)  запустить на машине, круговой фрезерный резак выполняет фрезовую работу по краю трубы на заготовке;

4. Технические параметры машины для скостной трубы:

C.  Удачная автоматическая гидравлическая труба Машина:

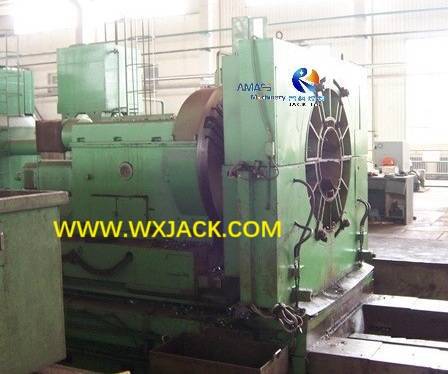

Машина Wuxi Jack на больших частях труб: ( рис.3 )

1. Применение машины с изящной манипулированием тяжелой трубы:

1)  Фон: эта машина большого размера на крупном краевом краю, была разработана в качестве первого основного механизма Чтобы быть конкретным, этот крупный проект был запущен в год около 2000 года; , в производственной линии продольного шва большого диаметра

2) Шаг процесса: машина, следующая за этой тяжелой рукой трубки, - это сварка труба, а также внутренняя продольная сварка труба;

3) Функция: эта машина выполняет высокоскоростную и высокую задачу с высокой точностью по окружности, на больших размерах и тяжелых трубах;

2. Принцип работы и производительность тяжелой трубной машины:

1) Характеристика: с точки зрения как машинной структуры, так и принципа работы, эта тяжелая машина похожа на крупномасштабный горизонтальный токарный станок для больших труб;

2)  Способ зажатия трубы в машину по счищению по окружности трубы:

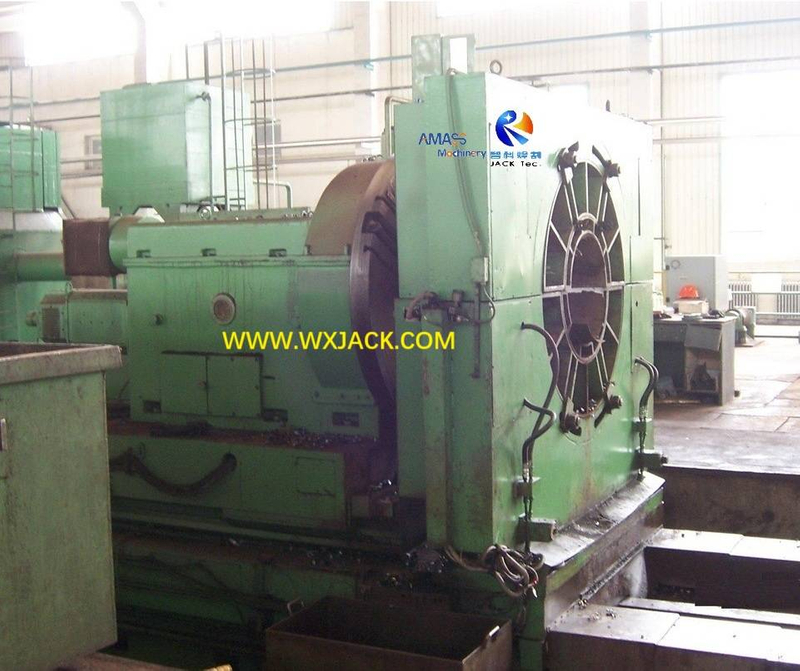

Закрепление трубы прочно для его кольцевого процесса снятия - с помощью сложного большого приспособления. Пожалуйста, проверьте прикрепленную картинку:

а) Структура: этот приспособление имеет квадратный внешний контур и круговой внутренний патрон;

б)  водитель: этот приспособление представляет собой гидравлический привод, чтобы представить достаточную движущую силу для надежно зажимающих больших труб;

c) несколько приборов труб: этот приспособление имеет несколько размеров на основе размера заготовки-другими словами, один набор этой большой машины должен быть оснащен несколькими наборами приспособлений в разных размерах, в зависимости от распределения продуктов на сайте клиента;

3)  Фрешер: на одной стороне приспособления находится высокоскоростная точная круговая фрезотка вместе с его силовой головкой, которая может двигаться вперед и назад вдоль своих направляющих рельсов, для выполнения работ с кольцевым краем трубы;

4) Труба заготовки помещается на горизонтальную скользящую карету в противоположной стороне кольцевого скостного блока. Кормление и отступление большой трубы находится в постоянной высокой скорости;

5) Рабочая скорость: линейная скорость края трубы регулируется инвертором переменного тока. Эта скорость должна быть определена в зависимости от диаметра и толщины трубы заготовки;

3.  Работа на скостной и манипулирующей машине трубки:

Для начала работы по окружному краю этой большой машины,

1)  Убедитесь, что приспособление труб адаптируется для размера труб, чтобы быть скошенным по окружности в машине. Если нет, замените приспособление правильного размера;

2)  Загрузите трубу заготовки на его скользящую карету и подайте ее к приспособлению;

3)  зажимая труба заготовки с помощью гидравлического привода;

4)  реализовать на операции по окружности трубы с высокой точной круговой фрезевой блок;

5) при завершении операции на кожух окружности отступите кольцевую съемную единицу до его первоначального места;

6)  Отпустите трубу заготовки из его приспособления, затем втягивайте трубу в точку загрузки и разгрузки с помощью скользящей каретки двигателя;

4.  Технические параметры машины с изящной манипулированием тяжелой трубы:
