CG Models Control Stress и Triple Flame Rutch Machine

A. Функция, область применения, функции стриптизму и тройной пластинкой машины для резки пламени для кислорода:

1. Функция:

В рамках машины резки пламени с ЧПУ , полосками и тройной резкой также используются кислородное топливо в качестве режущего среда, но фокусируется на простых и обширных используемых функциях:

1) Машина с резки пламени : вырежьте несколько кусков длинных и узких полосовых пластин в партии, с шириной каждого кусочка может быть различена: ( Рис.1 )

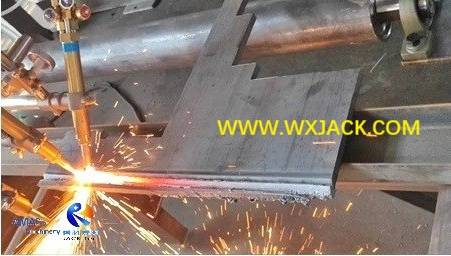

2)  Машина с разрезанием тройного пламени : вырежьте наклонной край различного типа и угла: ( Рис.2 )

2.  Применение: Здесь движение фаркетов, разрезающих пламени, не контролируется с ЧПУ и, соответственно, не способно к резке профиля;

3. Особенности машины для резки огня с тройной и полосатой пластиной:

1)  Резкий рельс пролета:

Учитывая пластины из углеродной стали для резки, наиболее часто модели представляются для железнодорожного пролета 4000 мм и 5000 мм . Соответствующие модели:

а) тройная резка: CGT4000 и CGT5000;

б)  резка полоска: CGS4000 и CGS5000;

2) Разрешение дизайна факела:

Тройной режущий факел и факел с разрезанием полоски отличаются не только друг от друга, но и от контроля с ЧПУ, чтобы выполнить свою задачу:

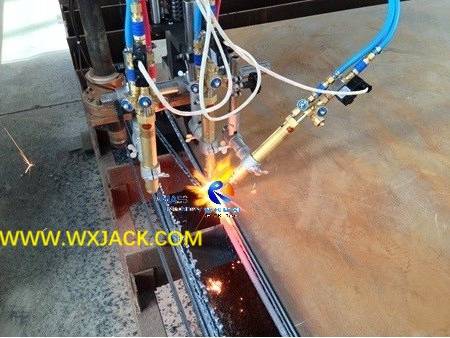

а)  Тройная режущая факел состоит из 3 кусочков режущей полосы факела, с левой и правой 2 частями можно отрегулировать под его углом: ( Рис.3 )

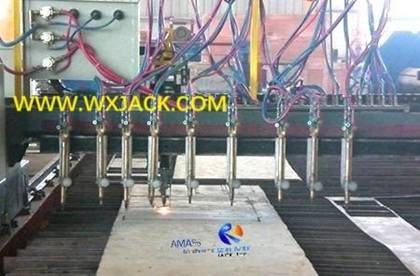

б)  Факелы разрезания полосы обычно устанавливаются несколько частей вместе, на задней стороне машинного порта: ( Рис.4 )

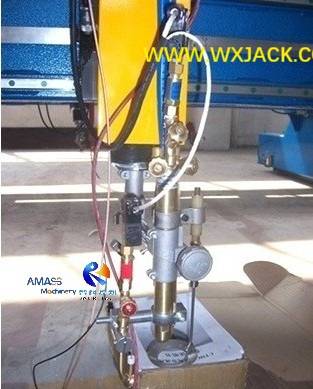

C)  Факел с ЧПУ обычно устанавливается с контроллером высоты типа емкости, чтобы поддерживать стабильность и точность производительности резки: ( Рис.5 )

3) Контроллер: как полоска, так и тройная машина для резки пламени не необходимы для применения контроллера ЧПУ в качестве центрального блока управления. Вместо этого инвертор переменного тока используется для контроля при скорости резки и реле на контроль при резки движения;

4)  Цена на машине: Соответственно, когда контролируется с обычными реле и инверторами, двигатели не обязательно являются сервоприводом, только моторы серии Y могут выполнять задачу.

B.  Применение машины для разрезания кислорода с кислородным топливом:

1.  Использование и принцип работы машины с тройным пламенем.

1) Эта машина вырезает сочетание на краю углеродистой стальной пластины, она имеет аналогичное использование, как и краевая фрезеровая машина :

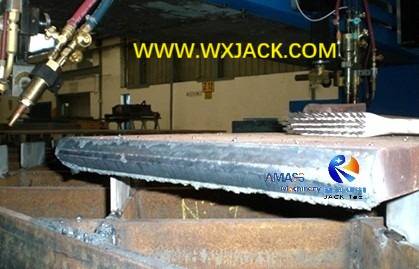

а)  V -тип среза от тройной резки пламени: ( рис.6 )

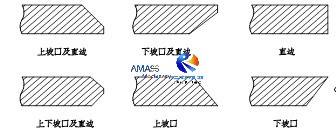

б) Типичные типы скоси, которые можно разрезать из тройной резки пламени: ( Рис.7 )

2)  Разница между тройной резкой пламенем и краем фрезерной машины заключается в принципе работы:

а) краевая мельница измельчивает снятие с высокой скоростью фрезелью, которая является механическим типом;

б)  в то время как тройная машина для резки пламени вырезает скопление в скорости резки пластиковой пластины;

c)  Соответственно, тройная резка имеет, очевидно, снижает цену машины/ более медленная скорость резки/ более грубые резки KERF, которая должна быть обрезана после резки;

2.  Альтернативное использование машины для резки пламени Тройной пламени:

1) Структура: Один кусок тройной режущей факела имеет три куска одиночной резки. Выключите два куска боковых голов, оставив только среднюю резку, тройной режущий факел превращается в одиночную или полоску, режущую факел;

2)  в этом смысле, тройной режущий пламя Функции режущей полосы, с меньшим количеством резки факела и, следовательно, производительности;

3.  3 Основные формы нанесения на пластину для кислорода Тройной пластины с тройной пламенем:

Резка с пламенем - это своего рода очень полезная функция, . которую он обогащает способность машины, с недорогой работой. В практическом использовании,

1) o xygen топливо Тройной резки не только появилась в виде машины специального назначения на пламене тройной резки, с 2 или 3 кусками режущих фанатов;

2)  но также как часть машины резки пламени ЧПУ, интегрированной с отдельной режущей факел с ЧПУ и горелкой, чтобы дать машине больше выбора функции и работы;

3)  или часть сварки сварки с прикладом, для вырезания скосов на краю стальной пластины:

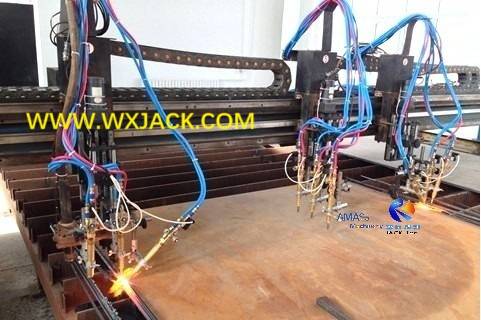

а) специально для тройной резки пламени, с 3 кусками тройных фаркетов: ( Рис.8 )

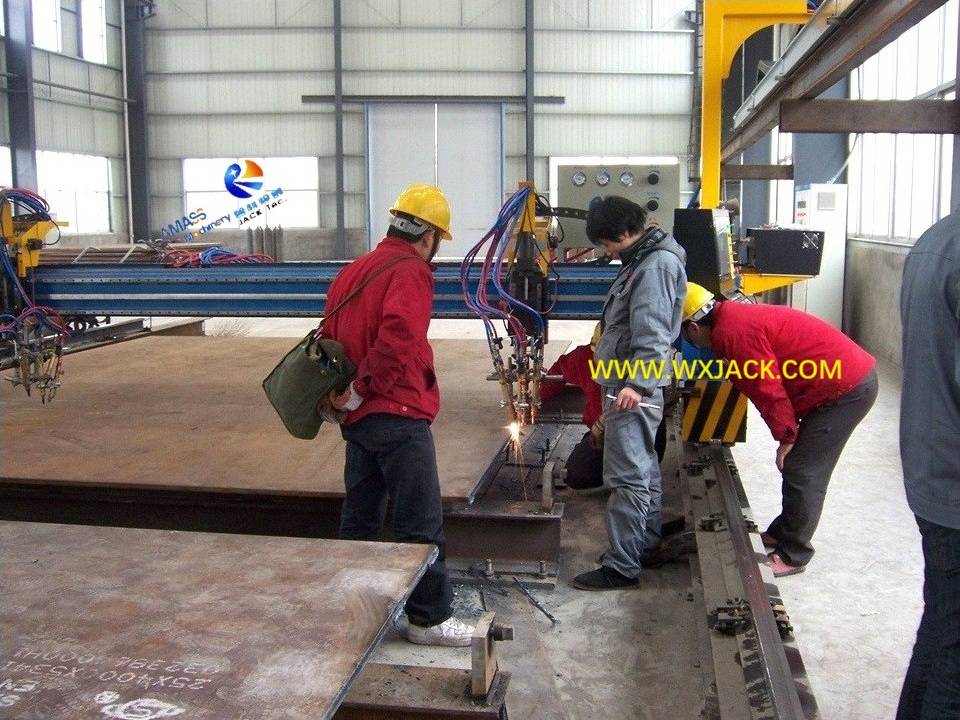

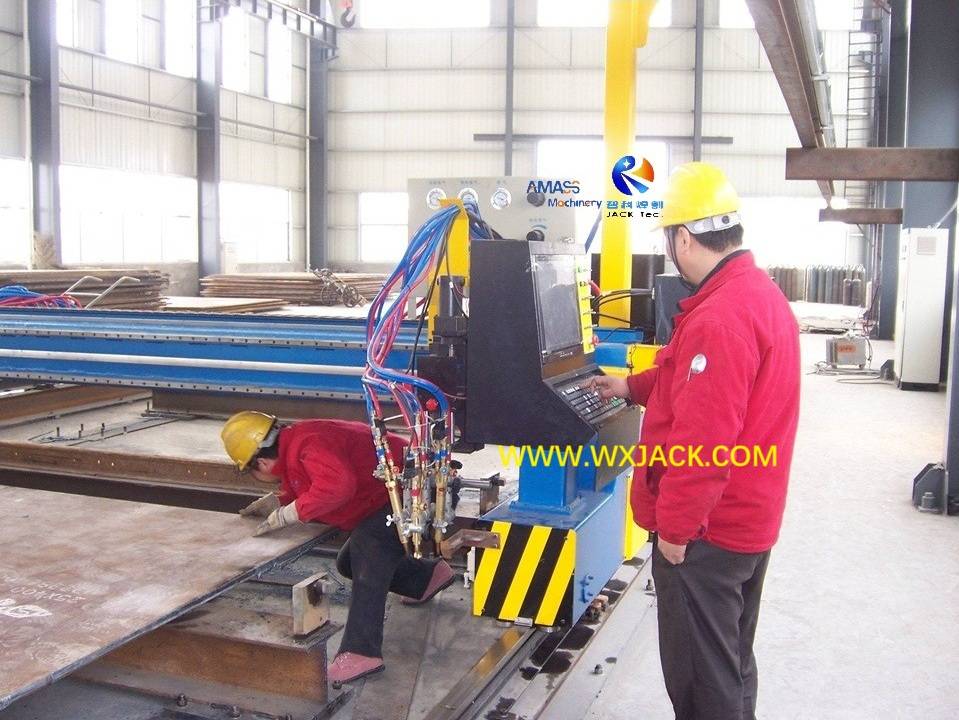

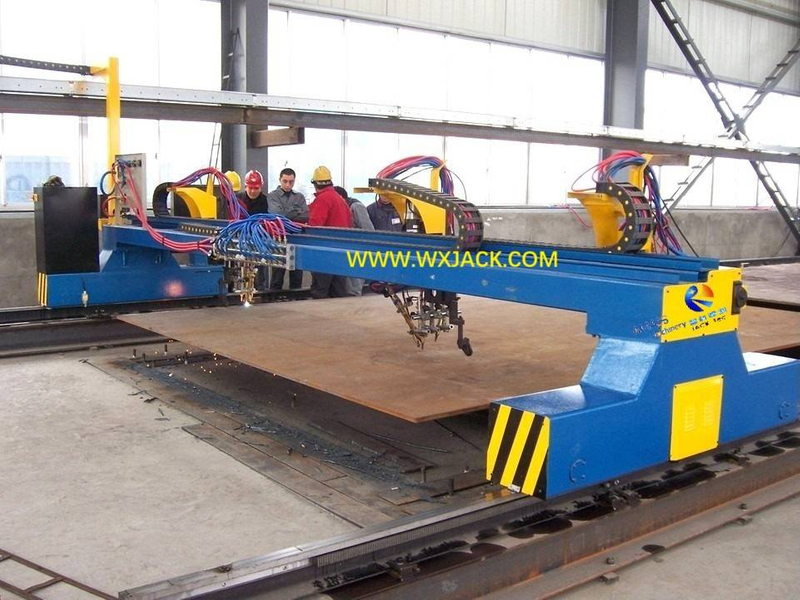

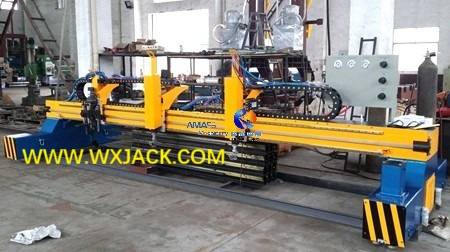

b)  Модель CNC-CG5000 модели CNC COXYGEN FUEL MACHINE, с 1 куском тройной резки факела и 2 кусками однопорежных факелов с ЧПУ: ( Рис.9 )

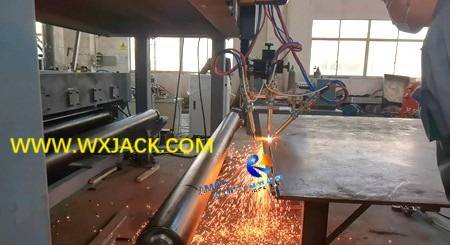

в)  как часть сварки сварки пластинки: ( рис.10 )

C. Технический вид на машину с разрезанием пламени с тройной пластиной:

1.  Структура и привод машины с тройным пламенем:

1)  Структура: Машина на разрезании тройного пламени вытекает из обычной машины для кислородного топлива с ЧПУ. Он имеет основную структуру движения гантри, вдоль двух параллельных рельсов;

2) Управление приводом:

A)  Полученная машина на тройной резки пламени не имеет требования к управлению контуром. Таким образом, CNC и сервоприводы не являются обязательными для его драйвера для затвора;

б)  , с другой стороны, для всех видов машины для резки пламени, будь то управление инвертором или управление ЧПУ, пролетний рельс выше 4000 мм означает, что двойной диск должен быть введен с целью стабильного бега, что может быть реализовано только с помощью сервопривода и соответствующего управления ЧПУ, чтобы гарантировать производительность машины и качество его резки;

2. Композиция и работа режущей факела в машине с тройным пламенем:

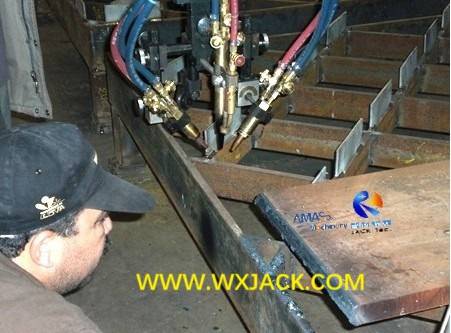

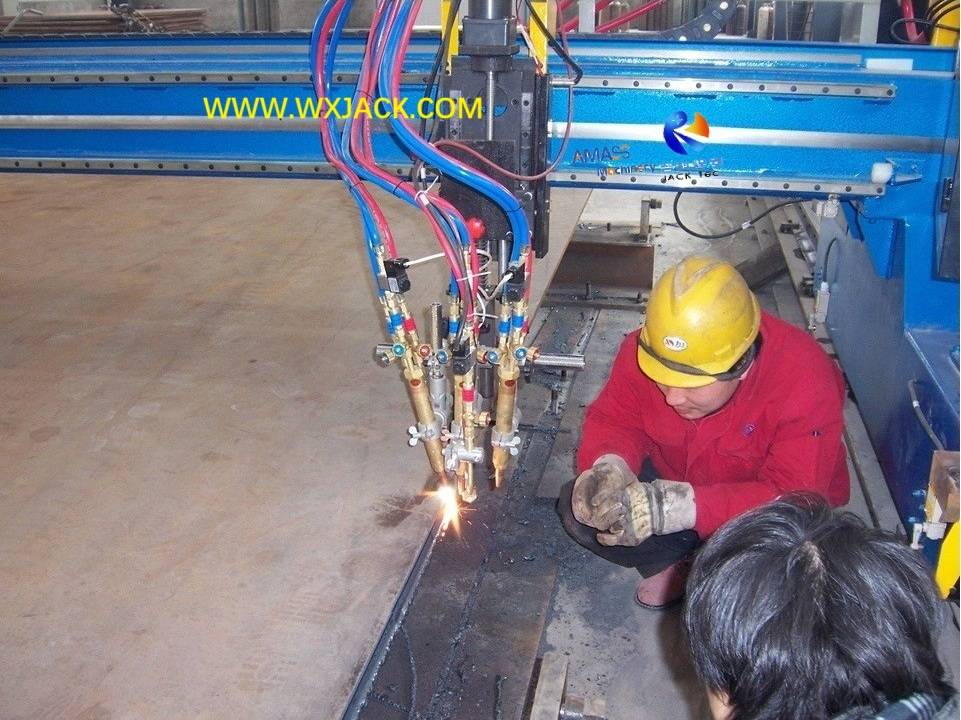

1) Типичный набор тройной режущей факела и ее готовая заготовка: ( Рис.11 )

а)  композиция: тройной режущей факела можно просматривать как три набора однократного факела, собранного в симметрии: один посередине, а два других на левой и правой стороне;

б) Угол наклона двух боковых режущих факелов может быть отрегулирован вручную. Есть указывает на правитель, показывающий на угла наклона двух боковых факелов, поэтому вы можете модулировать его ориентацию в зависимости от ваших потребностей;

2)  Одиночная резка: выключите две боковые резки, средняя головка может использоваться для резки полосы;

3) Обрезать на резку KERF:

По сравнению с оборудованием Counterpart с краевой фрезерной машиной, готовая пачка из тройной резки пластин не имеет глянцевой поверхности: на скоси останутся отбросы и остатки. Таким образом, ему нужен последующий этап сварки шлака с помощью стальной щетки.

D. Машина для резки пламени для кислородной топлива:

1.  Использование машины для резки пламени пламени:

1)  Функция: как « Простейший » и « Самый ранний » продукт резки стриптиз -стриптиз -стриптиз , резка для резки щепотки и или разрезание углеродистой стали в продольном или или поперечном направлении с кислородом и режущим газом (ацетилен или пропан):

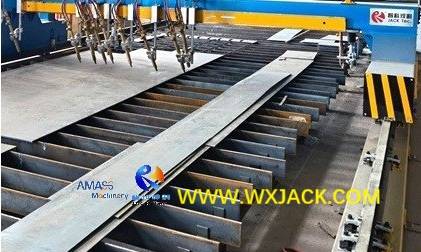

Готовая заготовка - это щекотка из углеродной стали и металлические пластины, в форме полосы различных размеров: ( Рис.12 )

2) Связанная машина: машина на резании полосы имеет аналогичную функцию, что и стрижка , но в различной механической структуре и принципе работы;

2. Применение машины для резки пламени на плиту:

1)  Фон: Машина на резке пламенной полосы имеет самую длинную историю, перед появлением технологии управления ЧПУ на разрезании листового металла;

2)  В производственной линии HEAM HEAM и или или или или или на линии балки резка полоска более применима, чем резка с ЧПУ, потому что она требует только прямой резки без разрезания контура (и ЧПУ) в такой ситуации;

3) При зрелости технологии ЧПУ резка полоска имеет два типа наиболее часто принятого применения:

а) либо в сочетании с ЧПУ, сервоприводом и режущей факелом с ЧПУ, которые должны быть составлены в машину резки с ЧПУ;

б)  или все еще использоваться в качестве единственной цели оксиацетилена кислородной топливной топлива машины для резки пламени;

в) иногда машина также оснащена одним или несколькими наборами тройного фонарика, чтобы получить больше вариантов использования;

3. Стандартная модель и изменение машины для резки пластиной полосы:

1)  Конфигурация: Стандартные модели обычно имеют несколько наборов, например, девять наборов факела, в пролежном промежутке 4000 мм, в пределах общей допустимой ширины разрезания 3200 мм:

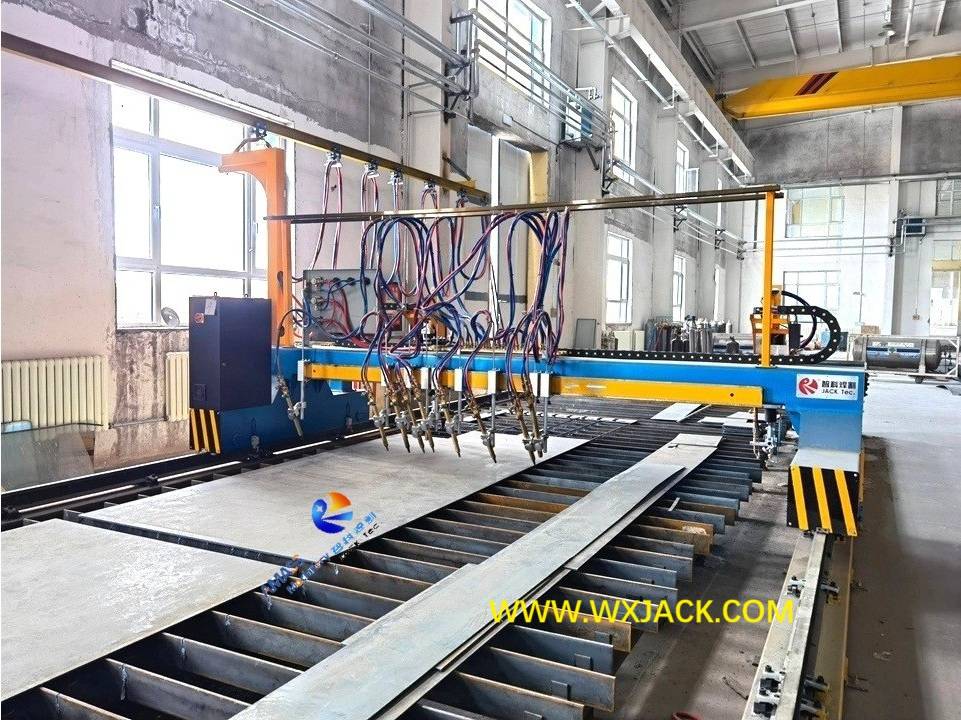

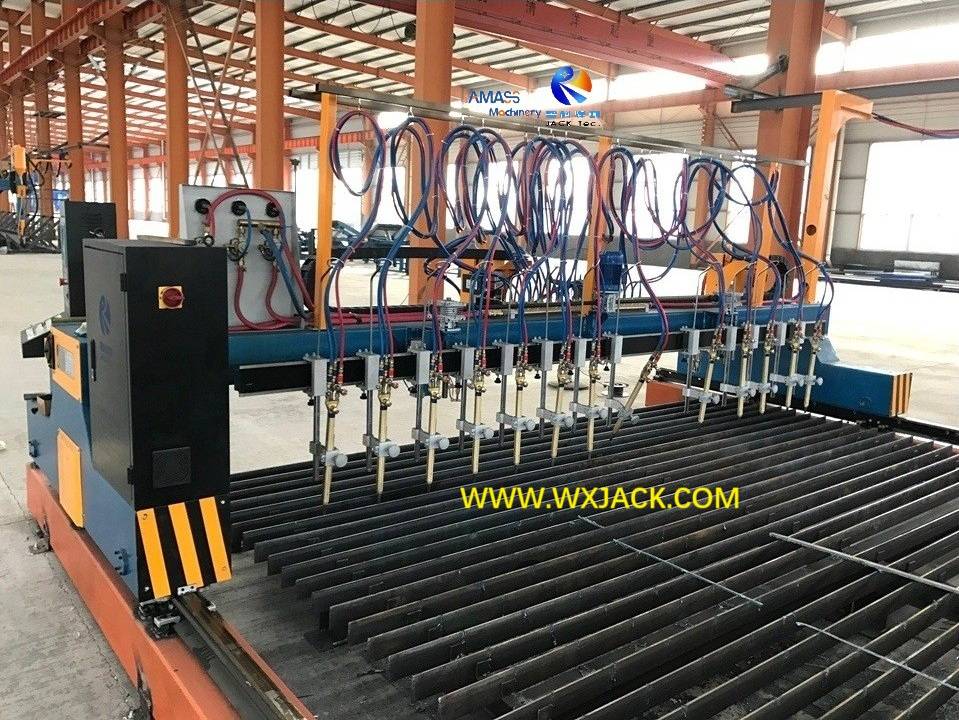

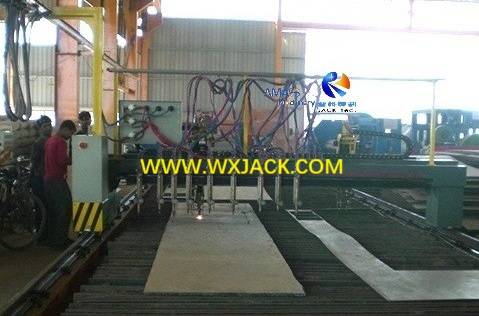

Расположение факелов с разрезанием полосы: ( рис.13 )

2) Ширина полосатой пластины: из которых расстояние между каждой из факелов полоса может быть отрегулировано вручную, на основе необходимой ширины разрезания готового продукта;

3)  Количество факелов с разрезанием полосы в одном наборе машины может быть более или менее девяти наборов на основе спроса клиентов;

4)  Режим привода: такой же, как и тройной резки и управление ЧПУ, машина для резки пламени на полосе пластики с пролетом рельса, более 4000 мм, должна иметь двойной привод, который может быть введен в реальность только с ЧПУ и его сервоприводом;

5)  Электрическое управление: это также просто: только контактор и реле для управления работой машины и инвертор переменного тока при скорости резки.

E. Технические параметры тройной и стриптизмельной машины для резки кислорода.

1 .

2. Машина для резки пламени пламени:
