A. Использование и применение машины для выпрямления жесткости J20 / J28 :
1. Заготовки из машины для выпрямления на ритменном блоке:
Большой луча срезы или большую коробку для секции:
В области портового механизма и производства подъемного механизма существует своего рода важные заготовки, которые служат элементарной металлической структурой сборки в интегральной машине:
1) Высота поперечного сечения находится в диапазоне 1000 ~ 1500 мм;
2) Ширина поперечного сечения находится в диапазоне 1500 ~ 3000 мм;
3) Общая длина заготовки находится в диапазоне 20 ~ 30 м;

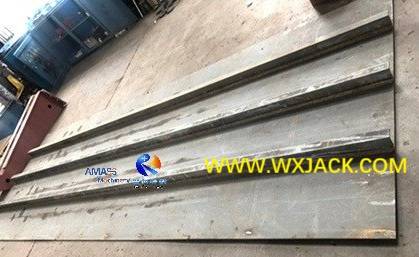

Чтобы убедиться, что эти балки в разделе имели достаточную интегральную прочность, существует ребристый элемент или элемент жесткости, которые должны быть изготовлены внутри балок: ( Рис.1 )
Что есть: пожалуйста, смотрите прикрепленную и выше картинку. Кусок стальной пластины, на ее верхней поверхности, с от одной -три или более кусков жесткости или ребра параллельно, чтобы сделать пластину с достаточной жесткостью, для следующего этапа создания большого луча секции или большой коробки для секции;
2. Функция машины: j strecbed itlement letlement machine предназначена для выпрямления жесткости на пластинке после того, как эти жесткости сварены на тарелку.
B. Технический вид на машину выпрямления на ритменном блоке J20 / J28 :
1. Принцип работы машины для выпрямления элемента жесткой пластины:

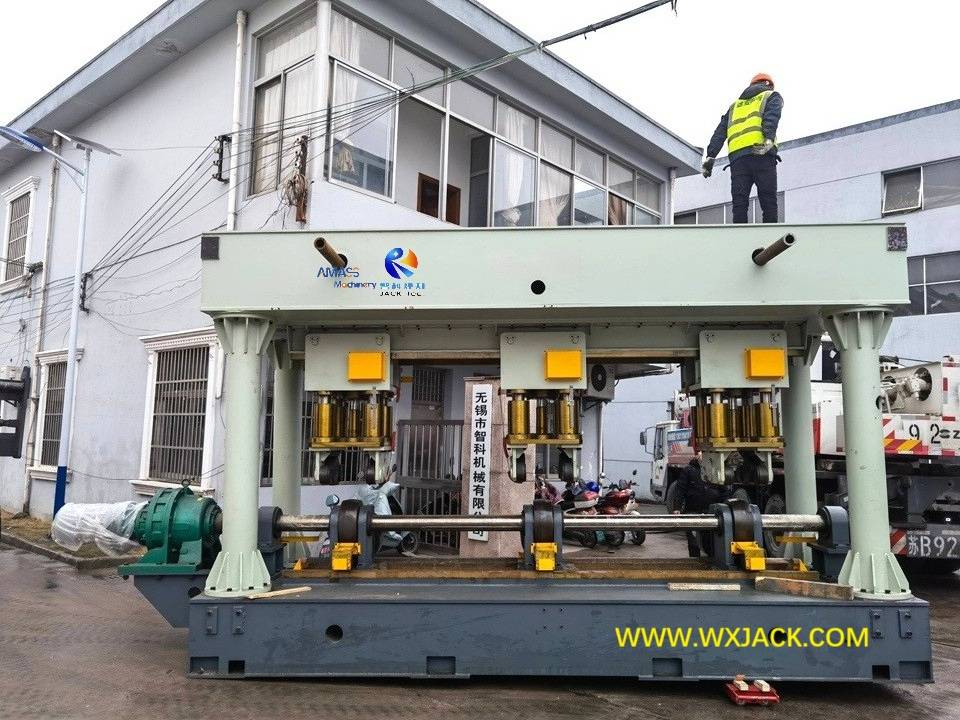

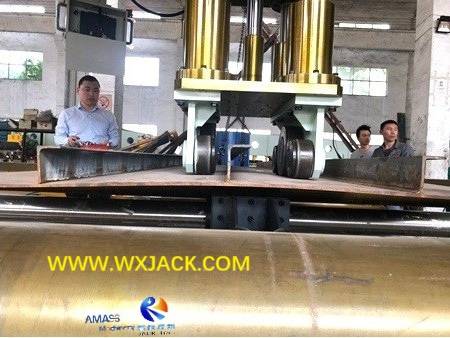

Пожалуйста, проверьте прикрепленную и ниже фотографию, сделанную на семинаре Wuxi Jack, во время ввода в эксплуатацию машины : ( Рис.2 )
1) Общая теория: машина принимает рабочую способ заготовки, проходящую через его механическую основную раму и одновременно выпрямилась. Это похоже на машину для выпрямления луча H , а также на угловой стальной машине;

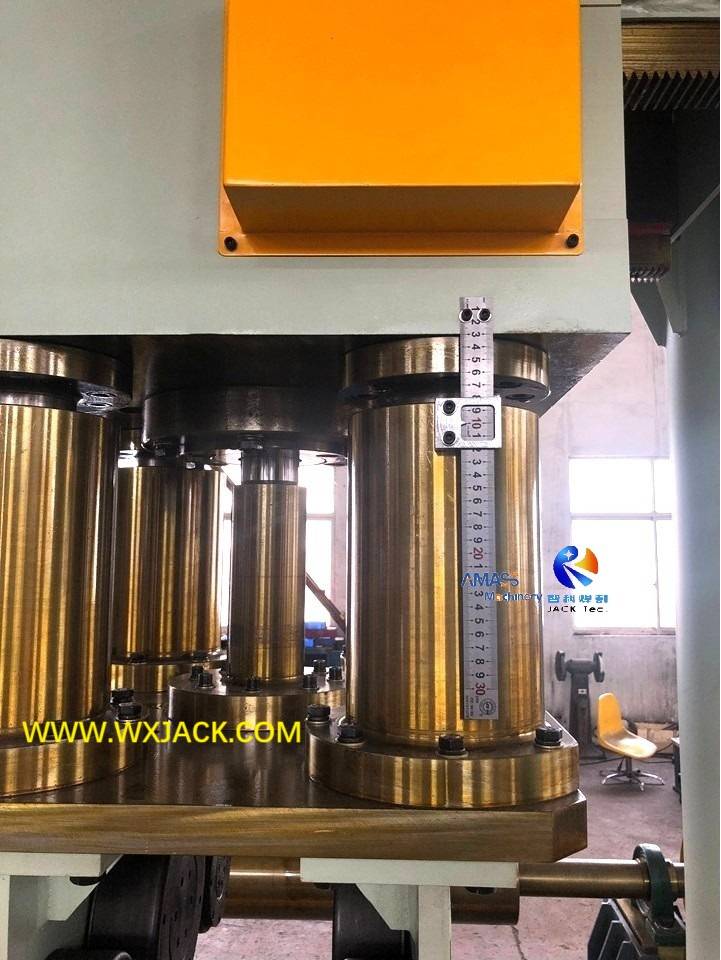

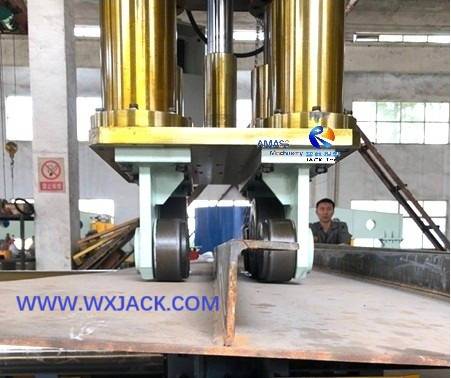

2) Каждый из блока выпрямления представляет собой комбинацию двух пар верховных роликов, с одним кусочком выпрямляющего ролика. Верхне выпрямляющие ролики движутся вниз, а ролик выпрямляет дно просто вращается;

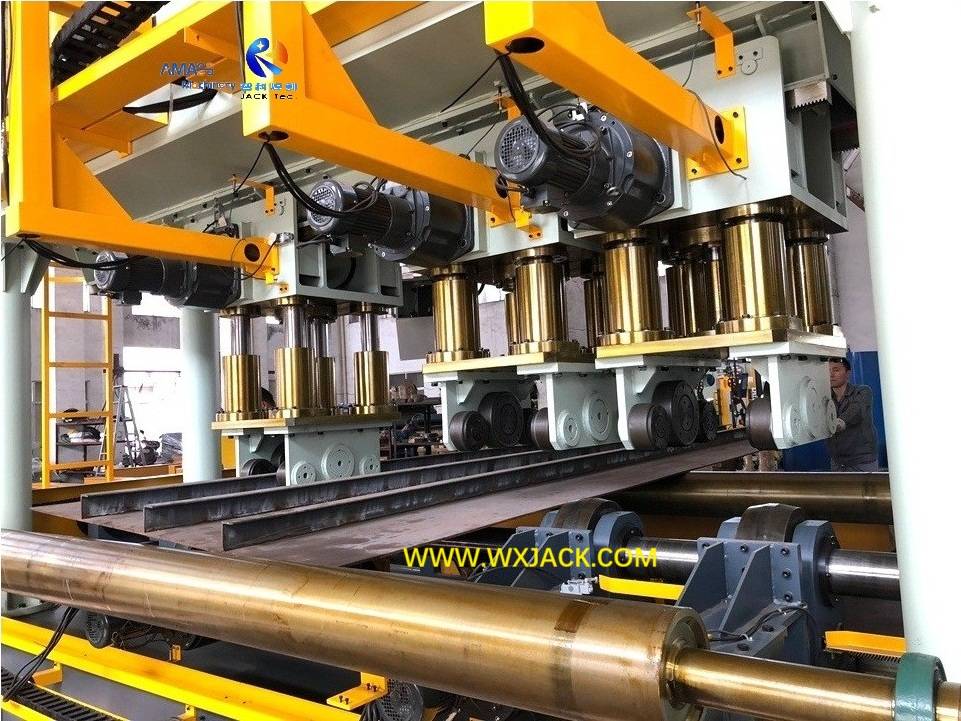

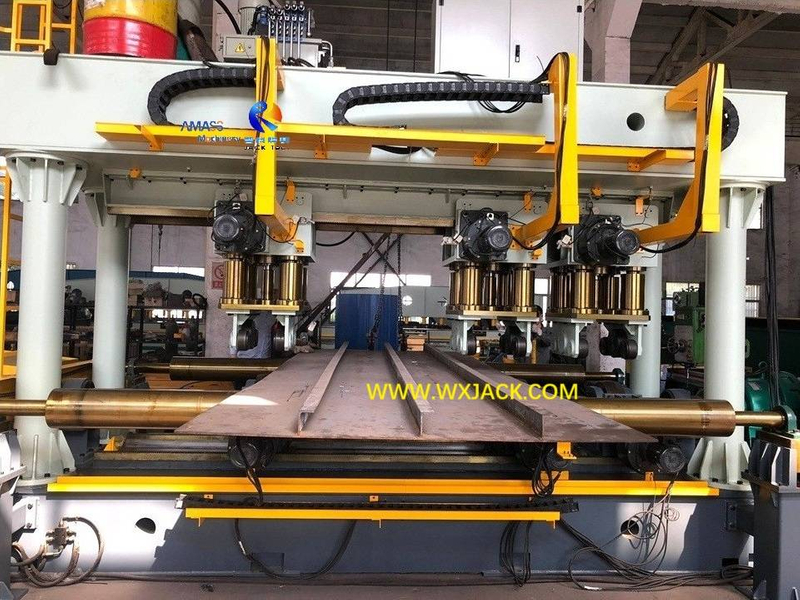

3) Во время работы пластина жесткости перемещается через зазор между верхним и нижним роликами и одновременно выпрямилась. См. Ниже: ( Рис.3 )
4) Количество выпрямления . Таким образом, до трех кусков жесткой пластины / ребра на пластинке можно выпрямить одновременно.
2. Основные единицы аппарата для выпрямления пластин -пластины:
Эта машина в основном состоит из:
1) Основное тело стационарной коробки Гантри;
2) 3 набора выпрямления подразделений;
3) 2 части поддерживающих роликов;
4) входные и выходные таблицы роликовых таблиц;
5) гидравлическая система;
6) Система электрического управления;
3. Двигайте способ выпрямления элемента жесткой пластины:
1) Основной шаг операции: вертикальное движение вверх и вниз вертикальных роликов/ поддерживающих роликов с гидравлической системой, обеспечивая достаточную тяжелую движущую силу;
2) Дополнительные движения: поперечное движение выпрямляющих роликов в верхней части/ вращения роликов по выпрямлению нижней части/ вращения роликов конвейера для отправки заготовки, все они приводят к различным моторным редукторам;

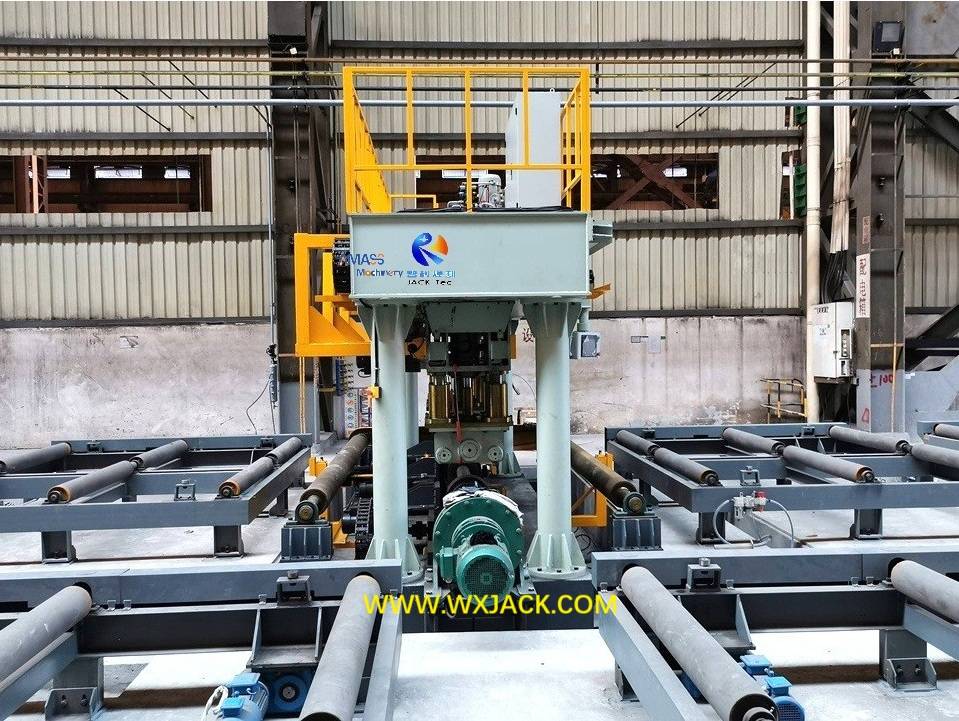

4. Общая компоновка машины для выпрямления элемента с ребристыми пластинками:

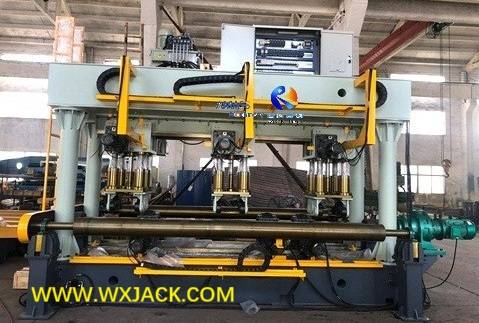

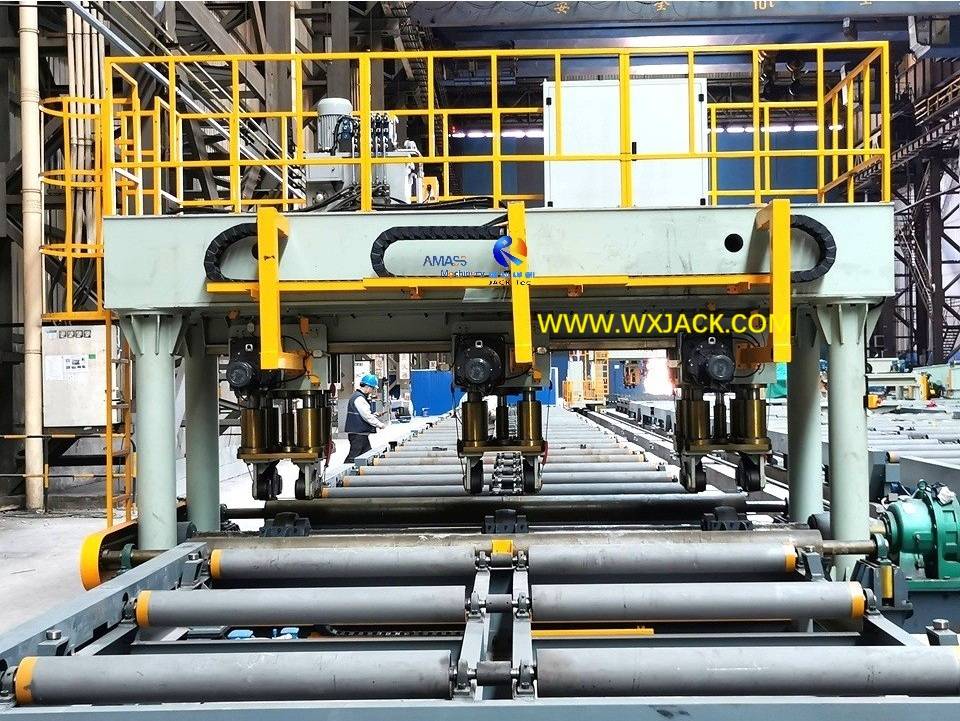

Пожалуйста, проверьте прикрепленное и ниже фото: ( Рис.4 )
1) Блок поддержки: электрическая плата управления и гидравлическая насосная станция помещаются на верхнюю платформу основной рамы машины. Это для спасения занятия земли;
2) Доступ к накладной платформе проходит через лестницу. Лестница и ограждение платформы сделаны из квадратных трубок 30*30 мм. Лестница подходит на боковой стороне каркасной карки;
3) Центральный функциональный блок собирается внутри балки коробки, на основе машины. Это не только обеспечивает защиту на функциональном блоке, но, что более важно, избегая операторов, приближающихся к подсказкам, чтобы убедиться, что безопасная работа на месте;
5. Электрическая система управления машиной для выпрямления жесткой пластины:
1) Композиция: Система управления этой машиной включает в себя электрическую плату управления и удаленную эксплуатационную панель;
2) бренд: все электрические элементы системы управления приобретаются у китайских или зарубежных известных поставщиков, включая ПЛК/ воздушный разрыв/ контактор/ реле и т. Д.;

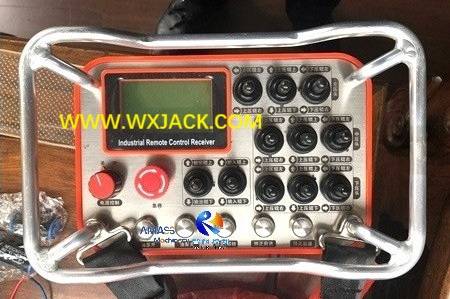

3) Работа: все переключатели кнопок/ переключателей при управлении рабочими действиями интегрированы в удаленную панель: ( Рис.5 )
4) Скорость выпрямления: в качестве конструкции по умолчанию, как и все другие типы стальной конструкционной машины, такие как HEAM/ CONL -стали HEM/ угла, скорость выпрямления ребристого пластины здесь также является постоянной. Конечно, если клиент запрашивается, мы можем обеспечить регулируемую скорость выпрямления.
C. Операция на J20 / J28 .
Мы обсуждаем это в последовательности рабочего процесса машины.
1. Заготовка отправлена в машину для выпрямления пластины жесткой пластины:
1) Заготовка подается в основной корпус GANTRE -рамки через входной конвейер;
2) Подличные ролики, упомянутые ранее, предназначены для поднятия заготовки и полока ее на выпрямление нижнего ролика. Его вращение передачи взаимодействует с трансмиссией в нижних выпрямляющих роликах с помощью паров с цепным звездочкой;
3) Для этой цели поддерживающие ролики имеют вертикальный ход 40 мм, приводимый в гидравлический цилиндр. Когда машина находится в выпрямлении, ее поверхность на 20 мм ниже, чем у входного конвейера; Когда заготовка отправляется, он поднимается и имеет поверхность на 20 мм выше, чем у входного конвейера, поддерживая заготовку, а затем опускает заготовку на нижний выпрямляющий ролик;
4) Для легкого управления манипуляциями с заготовкой с помощью этой машины передние и задние поддерживающие ролики работают индивидуально; Их экстремальные положения сверху и дна находятся на том же уровне;
2. Процесс выпрямления в машине выпрямления на ребристую пластине:
1) поверхность выпрямления нижней части роликов на 5 мм выше, чем у конвейера;
2) Это означает, что когда эта машина находится в выпрямлении, как передние, так и задние поддерживающие ролики, так и ролики конвейера имеют свою высоту поверхности ниже, чем у нижних выпрямляющих роликов;
3) Таким образом, вспомогательные ролики и конвейерные ролики не будут затронуты процессом выпрямления и защищены в наибольшей степени.
D. Конструкция ссылки на машину выпрямления элемента жесткости J20 / J28 :
Поскольку большая механизм, применяемый в портовой машине/ судостроительстве, эта машина для выпрямления элемента жесткой пластины разработана командой Wuxi Jack Engineering, строго соответствующей соответствующим национальным стандартам:
1. JB5226.2 《Стандарт безопасности на механическом оборудовании и электрических единицах》
2. GB4064 《Руководство по безопасности электрических единиц》
3. GB6988 《Электрический рисунок》
4. ГБ/T1184 《Положение и толерантность к положению》
5. ГБ/T1800.3 《Предел и подключение》
6. GB4884 《обозначение изолированного проводника》
7. ГБ/T3384 《Общие технические требования к пакетам электромеханических продуктов》
E. Технические параметры машины для выпрямления элемента ритрованного элемента J20 / J28 :
Модель Параметр | J20 | J28 |
Ширина жесткости | 1000 ~ 3000 мм |
Толщина жесткости | 8 ~ 20 мм | 8 ~ 28 мм |
Количество выпрямления | Три набора |
Топ выпрямляющий ролик поперечный ход | 4000 мм |
Мин Промежуток выпрямляющего ролика | 700 мм |
Диапазон интервала жесткости | 225-700 мм |
Высота поверхности входного и выходного конвейера | 600 мм |
Гидравлическая система оценивающая давление | 25 МПа |
Максимум Давление одиночного выпрямления | 30 тонн |
Спецификация выпрямляющего ролика дна | Цилиндр масла высокого давления D125/D70-S200 |
Скорость выпрямления | 6000 мм/мин |
Вертикальный ход поддерживающих роликов | 40 мм |
Выпрямление мощности роликового двигателя | 15,0 кВт |
Гидравлическая станция | 5,5 кВт |
Позиционирование и обнаружение поперечного движения выпрямляющих роликов | Набор нулевого положения с переключателем близости; Обнаружено с помощью энкодера |
Спецификация электроэнергии | 3p AC380V 50 Гц (для китайского рынка) |
