Z10 Автоматический T -лучевой сборка и сварка

A.  Использование автоматической сборки T -луча Z10 :

1. Цель автоматической сборки луча и сварки сварки:

На 3 ^-й станции производственной линии сварки T -луча следующим образом:

1) вырезанная тарелка;

2)  горизонтальная обрезка края и округление;

Горизонтальная конечная пластина и вертикальный жесткий отверстие должны быть собраны и приваривались на полуфабрикаты заготовки из собранного TEAM, с этой модельной машиной Z10:

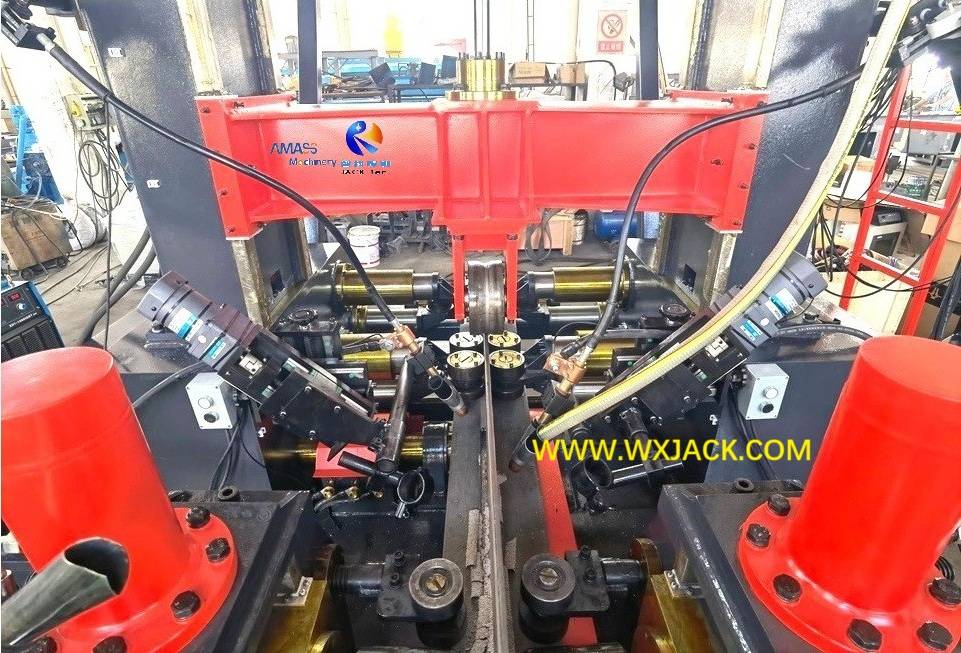

Сборка и сварка балки в модели Wuxi Jack Z10 : ( Рис.1 )

2.  Принцип работы и готовая заготовка:

1) Модель Z10 на сборе T -луче;

2)  Разница находится в меньшем размере собранного Т -луча, чем H Луч:

а)  Макс. Высота вертикальной пластины (жесткости) составляет 1000 мм , по сравнению с макс. Высота 1500 мм H Beam Web;

б)  Макс. Ширина горизонтальной пластины (жесткости) составляет 500 мм , по сравнению с макс. Ширина 800 мм фланца H Beam.

B. Техническое краткое изложение на автоматической сборке T -лучевой сборки Z10 :

1.  Функция: эта машина для сборки двух кусочков стальной пластины в инверсированный Т -луча и укрепить ее с помощью ₂ сварки CO, доставляя кусок собранного TEAM;

2.  Работа в машине Automatic T -лучевой балки: Z10 :

1)    Полностью автоматическая: вся операция в Z10 является автоматической, за исключением загрузки конечной пластины и жесткости на машинный конвейер, разгружая собранный T -луча с машины;

2)  Особенно сложные работы:

а) контроль на интервале и сварке сварки стежков длины: это управляется с помощью ПЛК;

б) Т -луча обе стороны в фазовой ₂ сварке на вертикальной жесткости с горизонтальной конечной пластиной: это автоматически выполняется с 2 наборами совокупного ₂ питания и его консоли управления;

3)  Операционная панель сборочной сборочной машины Z10 T и привязки установлена ​​на правой нижней части колонны GANTRE, с целью использования оператора легкого доступа и соблюдения в процессе эксплуатации, на пучке подходит и сварка.

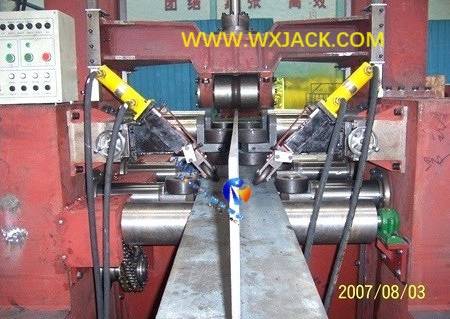

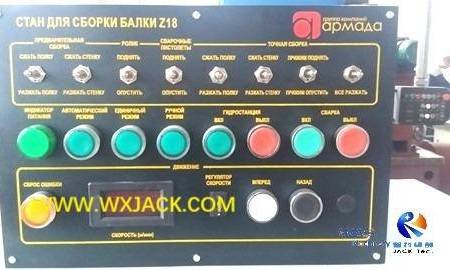

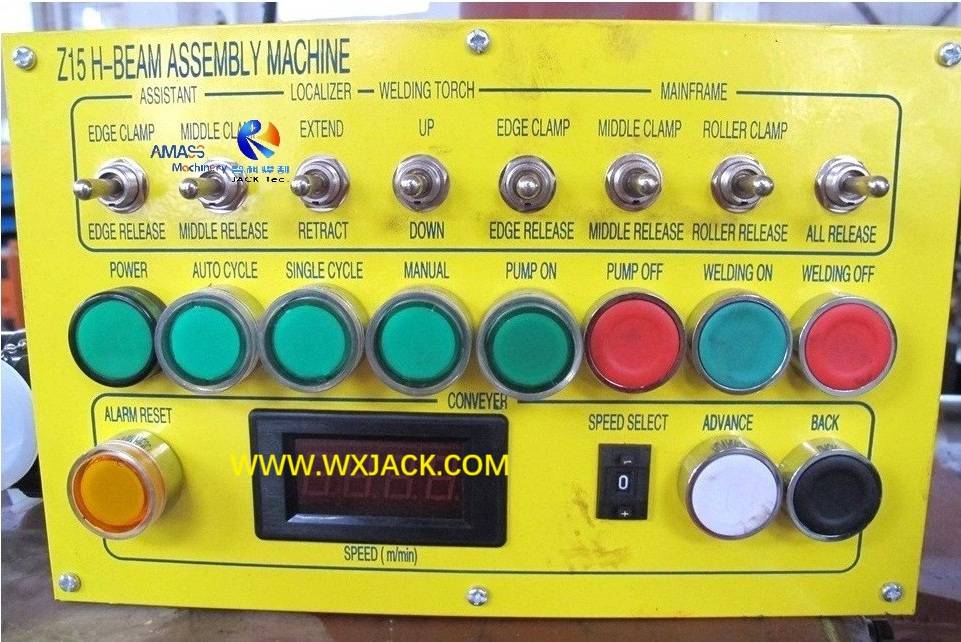

Операционная панель Wuxi модели Z10 : ( Рис.2 )

4) Управление в ₂ системе сварки со стороны сварки интегрировано в рабочую панель машины модели Z10;

3. Структура автоматической сборки пучка Z10 :

1)  Пожалуйста, проверьте прилагаемые фотографии. Модельная машина Z10 имеет механический основной корпус GANTRE, собранную на основание для машины:

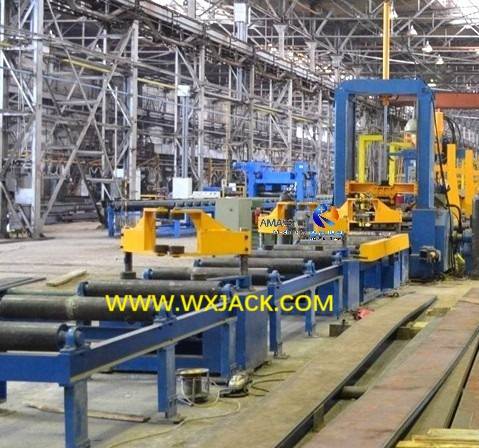

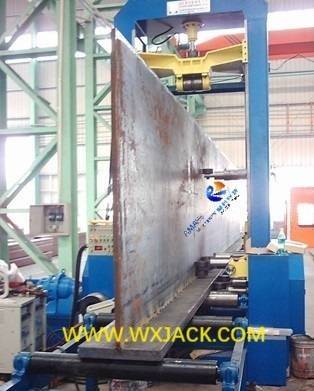

Вид спереди на Wuxi Jack Z10 Модель автоматическая сборка луча и сварка сварки: ( Рис.3 )

2)  Входной конвейер и выходные конвейеры: с длиной 10 м ~ 12 м соответственно, состоит из 2 ~ 3 наборов роликовых таблиц. Эти конвейеры предназначены для передачи конечной пластины и жесткости в машину модели Z10 и собраны из этой машины из этой машины:

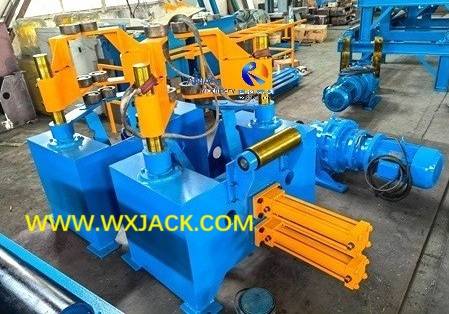

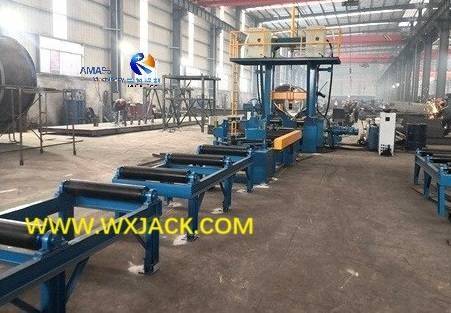

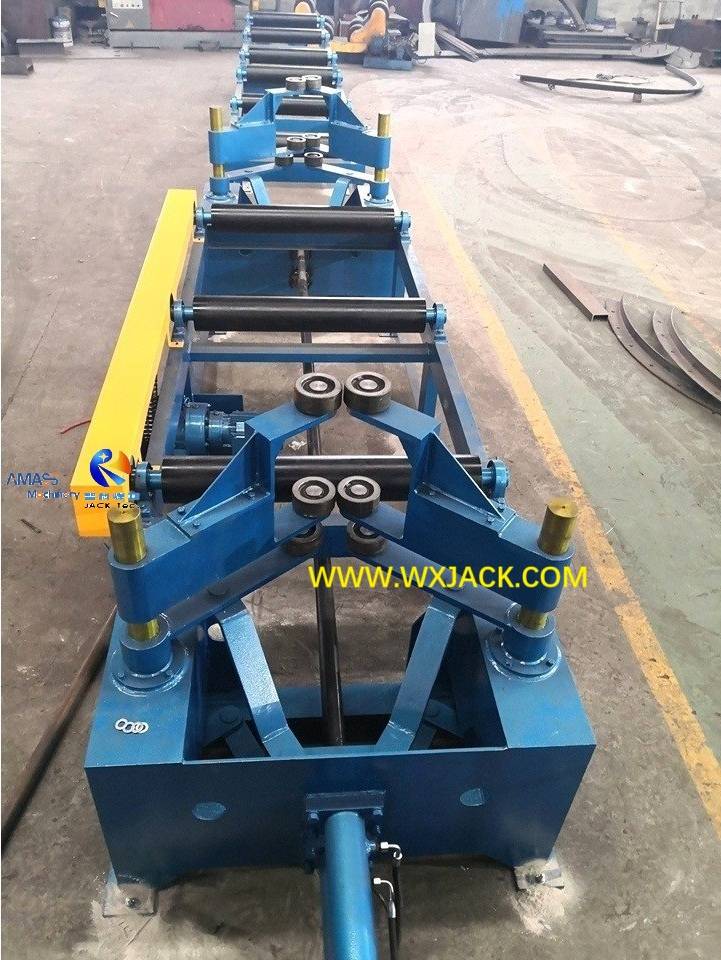

КОНВЕЙСКИЕ ТАКЛЕРЫ САЛЛЕРСКИЙ САЛЕСТЫ ДЖЕКИ МОДЕЛИ Z10 : ( Рис.4 )

3) Гидравлическая насосная станция: обеспечение силы сборки на балка в сборе, насосная станция помещается вдоль корпуса машины Z10 для целей простого соединения и технического обслуживания;

4) 2 набора ₂ питания сварки CO помещаются на верхнюю платформу в верхней части модели Z10 Model Machine U Shape Gantry, с лестницей, собранной на боковой стороне, для операторов, взбирающихся на платформу.

C. Рабочий принцип автоматической сборки BEAM Z10 :

Сборка и сварка T -луча с помощью этой автоматической машины Z10 можно разделить на три основных шага:

1. Первый шаг в машине сборочного пучка:

Этот шаг завершает первую стадию грубую сборку:

1) С помощью 2 ~ 3 комплектов гидравлических манипуляторов (вытягивающая система стержней, пожалуйста, проверьте 2 ^-й прикрепленное изображение), установленное на входном конвейере:

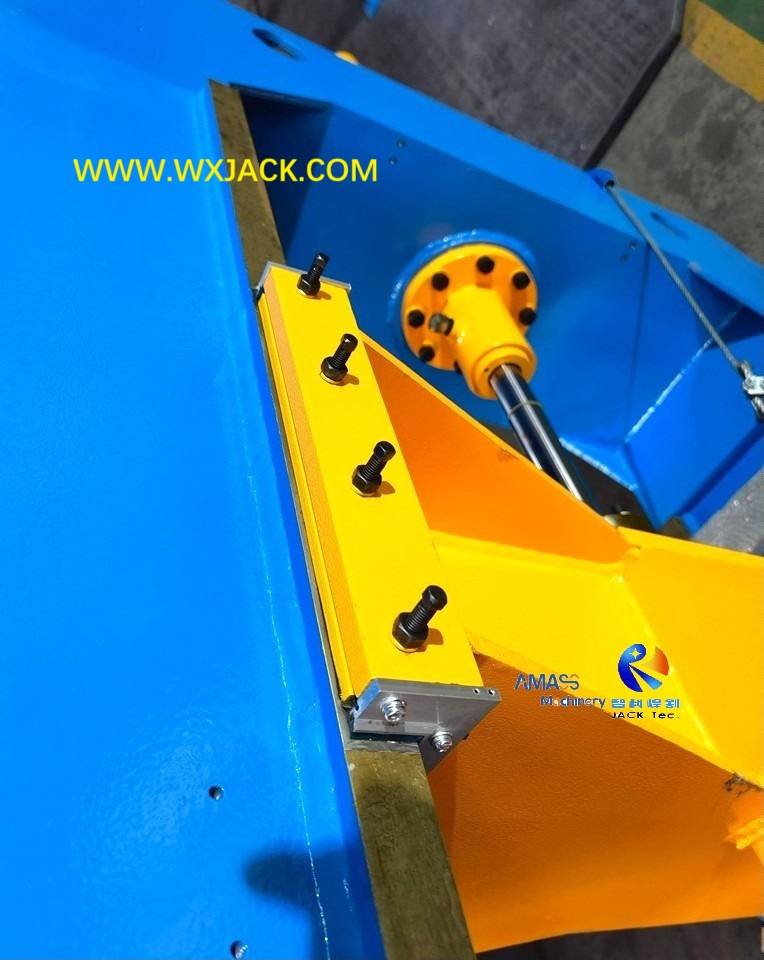

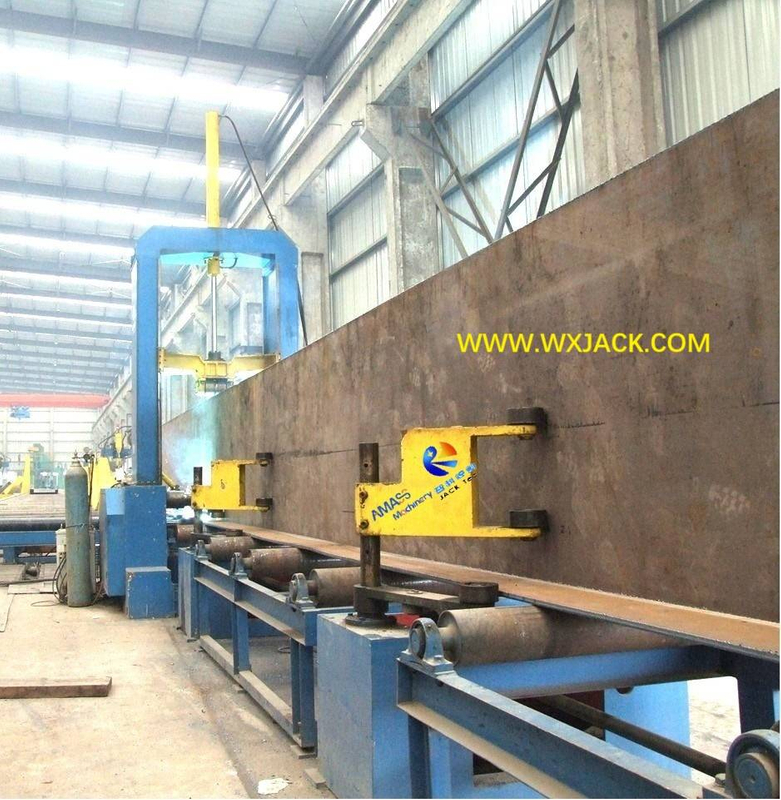

2) Гидравлические манипуляторы вместе с входным конвейером Z10 : ( Рис.5 )

3) Эти манипуляторы (система тяги) представляют собой гидравлический масляный цилиндр. Он подходит и зажимает 2 куска стальных пластин в виде горизонтальной конечной пластины и вертикального жесткости инверсированного Т -луча, и зажимайте Т -луч для поддержания формы Т;

2. ND 2^{и 3} -й ^{ступеньки} T -лучевой сборки и сварки сварки:

а) Эти 2 шага завершают точную сборку TEAM и в то же время ₂ сварка CO:

б) Получите подсказку от названия оборудования 'T BEAM Сборка и сварки с помощью привязки ', 2 ^-й и 3 ^-й шаги выполняются одновременно, в центральной зоне машины:

C ) ₂ Автоматическая сборка и точечная сварка​

Весь 2 ^-й и 3 ^-й шаги завершены, как показано ниже:

1) Заготовка Отправка: Грубое приспособление T BEAM продвигается к базовому слою модели Z10, которая является центральной рабочей зоной машины;

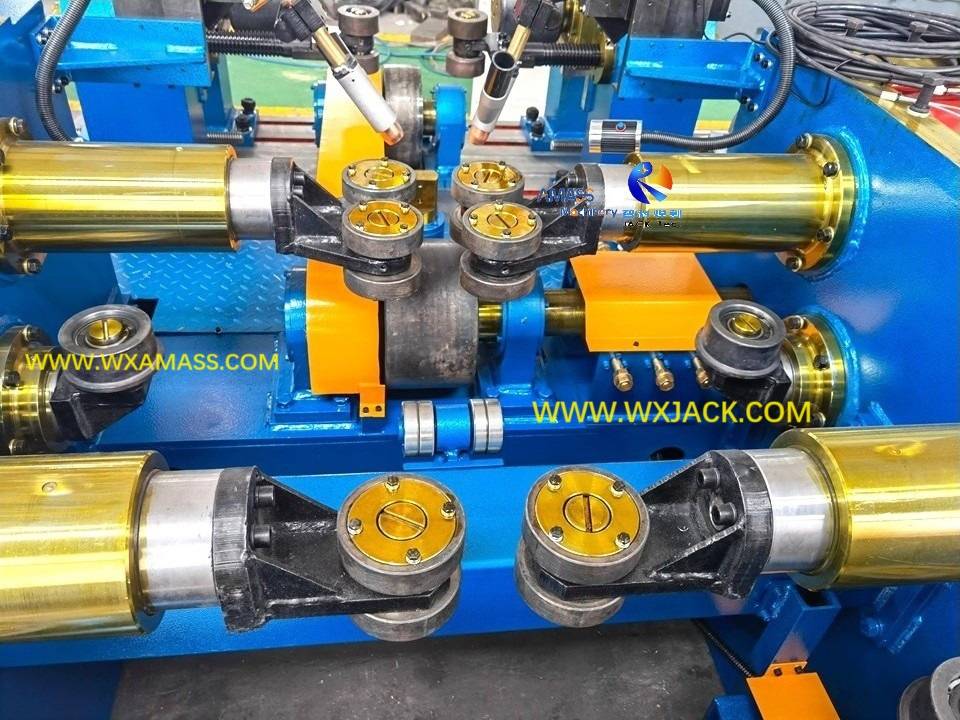

2)  Законченная сборка: есть окончательный сборочный блок, в форме набора роликов выравнивания (пожалуйста, проверьте 3 ^-й прикрепленную фотографию), которая регулирует и затягивает приспособленный T -луча, завершая второй шаг окончательной сборки T -луча;

3)  Сварка ₂ CO : 3 ^-й шаг операции состоит в том, чтобы реализовать ₂ сварку CO, с постоянной скоростью регулируемой скорости 200 мм ~ 2000 мм/мин., Вдоль обеих сторон собранного TEAM. сделать его законченным заготовкой Z10: собранный T Beam;

4) После этого собранная T -луч будет отправлена ​​на следующую станцию ​​производственной линии TEM: TEAM непрерывная сварка.

D.  Основные единицы автоматической сборки и сварки сварки Z10 :

Эта автоматическая машина в основном состоит из:

1. Механическое основное тело:

Включая:

1) u формировать салон -каркас в верхней части;

2)  механический базовый слой в нижней части;

2 сборки собираются вместе в неотъемлемая часть;

2.  Таблица роликов ввода и выходного конвейера .

3. Система гидравлического привода стержней (манипулятор): для выполнения первого этапа узел T -луча (грубая сборка), установленная на входных таблицах роликовых таблиц, приводится к нефтяному цилиндру;

4. TEAM TEAR TEARSISE ASSEONT: для завершения окончательного этапа T -лучевой сборки (точная сборка), в форме набора роликов выравнивания, гидравлического управления;

5. Co ₂ Tack System в автоматической сборочной машине T -пучке:

Включая:

1)  2 комплекта ₂ сварки питания;

2)  Консоль управления сваркой;

3) механизм регулировки положения сварки факела;

4) сварка проволочной подачи;

6.  Гидравлическая система: обеспечить силу привода при операции узел T -луча;

7.  Система электрического управления:

Его основные элементы включают:

1)  ПЛК (программируемый логический контроллер);

2)  инвертор переменного тока;

3)   Обычные электрические элементы: контактор, реле, выключатель, цифровой дисплей.

E. Технические параметры Z10 Automatic T -лучевой сборки и сварки GACK:

Модель	Z10 Автоматический T -лучевой аппарат с сваркой с помощью газовой   сварки
Максимум Высота (Вертикальная пластина)	1000 мм
Толщина жесткости Т -луча (Вертикальная пластина)	8∽ 20 мм
Ширина конечной пластины T (Горизонтальная пластина)	100∽ 500 мм
Толщина конечной пластины Т -луча (Горизонтальная пластина)	10∽ 40 мм
Т Длина луча	4000∽ 12000 мм
TEAM Узел и скорость сварки сварки	200 ~   2000 мм/мин., Непрерывно контролируется инвертором переменного тока
Максимум Тес луча	15 тонн
TEAM СБОРКИ	Автоматическое позиционирование и выравнивание
ТЕХНОЛОГО ТЕХНОЛОГО ТЕХНОЛОГИЯ	Автоматическая 2 сварка
Оператор	1 оператор
Скорость конвейера	2000 мм/мин.,   Постоянный
