FXBJ-18 Symmetric Five Heads Heavy Duty Duty Большой края фрезеровая машина

A. Использование FXBJ-18 Большого размера.

1. Это набор тяжелых канавки из листового металла для обработки сварки канавки на краях стальной пластины с высокой скоростью и превосходным качеством;

2. Функция специальностей FXBJ-18 Сверхмощный краевой скостной машины:

1) Технические характеристики самого большого размера углеродной стали:

а) ширина 3000 мм, длиной 18000 мм и толщина 200 мм;

б) другими словами, вес заготовки для одной части может составлять до 85 тонн;

2) с обеими сторонами машинного рабочего стола, установленного с 2 наборами фрезерных головок, соответственно, стальная пластина может быть окрашена как на одной стороне, либо с обеих сторон одновременно;

3) Когда машина работает в режиме с обеих сторон краевой фрезерованием одновременно, допустимый макс. Ширина стальной пластины составляет 1000 мм;

4) Обе стороны стальной пластины могут быть обработаны с обоими краями, скостными (верхняя, прямая и нижняя края), завершенные одним проходом каретов из фрезерной головки;

Короче говоря, это набор высокоэффективности ..

B. Технические характеристики FXBJ-18 Большого размера.

1. Рабочее режим параметров 4 наборов фрезерных вагонов с головкой в ​​машине с оптимизацией с тяжелым краем:

1) Наиболее выдающейся особенностью является то, что эта сверхмощная фрезеровая машина может работать под стилем 'Обе стороны края края с двойными кусочками измельчающей головки каждый ', что означает, что в одиночном наборе машины может быть 4 куска высокой мощности 7,5 кВт, работая вместе в одиночном наборе машины;

2) Для этого обе стороны рабочего стола машины устанавливаются с 2 наборами фрезерных головок соответственно, которые могут работать либо в качестве группы, либо индивидуально:

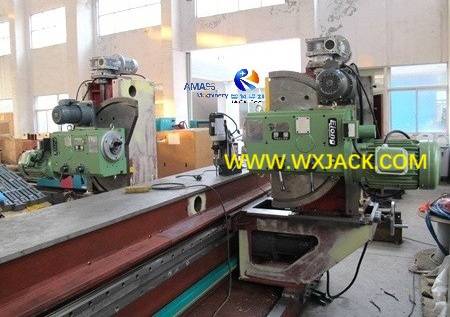

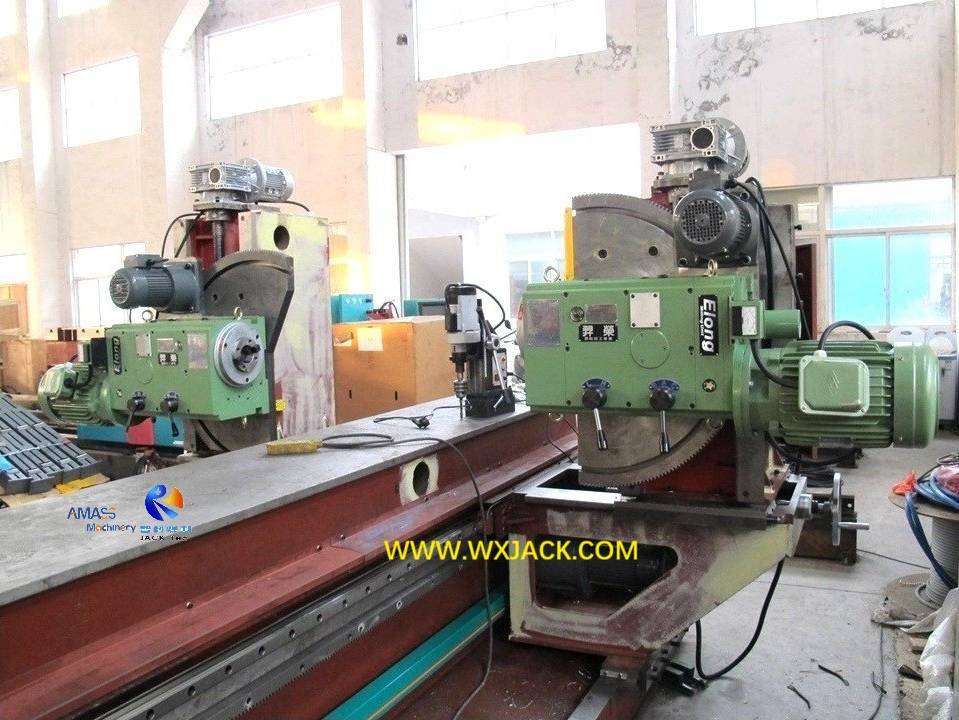

Рабочий стол с обеими сторонами фриоги в Wuxi Jack  FXBJ-18 Сверхмощный краевой скостной машины: ( Рис.1 )

3) в любое рабочее момент работы машины эти 4 вагоны из фрезерного головки могут быть запущены отдельно или в координации, в зависимости от ожидаемого рабочего состояния;

4) Рабочая скорость и хода -белая скорость фрезерных вагонов с помощью инвертора переменного тока и отображаются индивидуально, а не подключены друг к другу;

2. подвижный нажающий луч из фрезерного фрезерного фрезерного машины FXBJ-18 :

1) Учитывая легкую обработку из стальной пластины с тяжелым весом большого размера в машину и выходите из машины, нажающая луч можно перемещать вперед и назад в диапазоне 1500 мм:

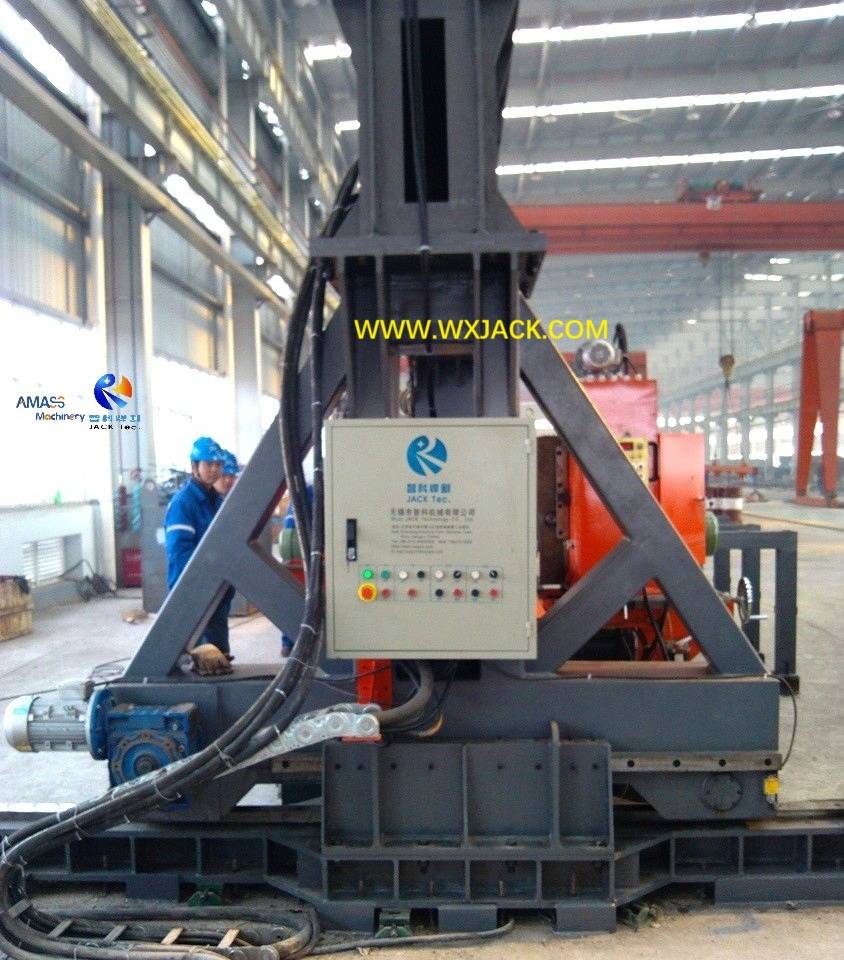

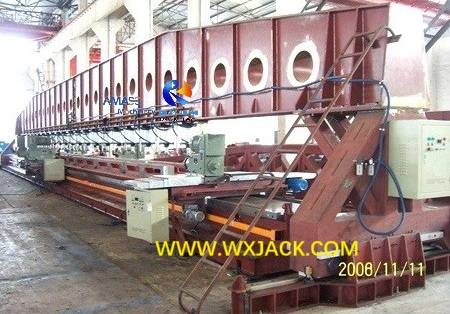

Движение двигательного привода подвижное нажающее луч в Wuxi Jack  FXBJ - 18 тяжеломого края

2) Таким образом, когда стальная пластина загружается на рабочие столы, нажимающий луч будет перемещаться назад, чтобы оставить достаточное пространство;

3) и после крепкого зажима стальной пластины в фрезерную машину с длинным ходом двойной головы. , Нажапиющая луч будет перемещаться назад к своему первоначальному месту;

4) Движение прижимающего луча вдоль короткой длины боковое направление находится под приводом двигателя;

3. Гидравлический приводной заготовку в этом FXBJ-18 .

1) Как упоминалось ранее, стальные пластины для этой тяжелой машины имеют большой размер и тяжелый вес. Таким образом, его надежный и твердый зажим во время края фрезерования имеет жизненно важное значение, которое реализовано с гидравлической системой;

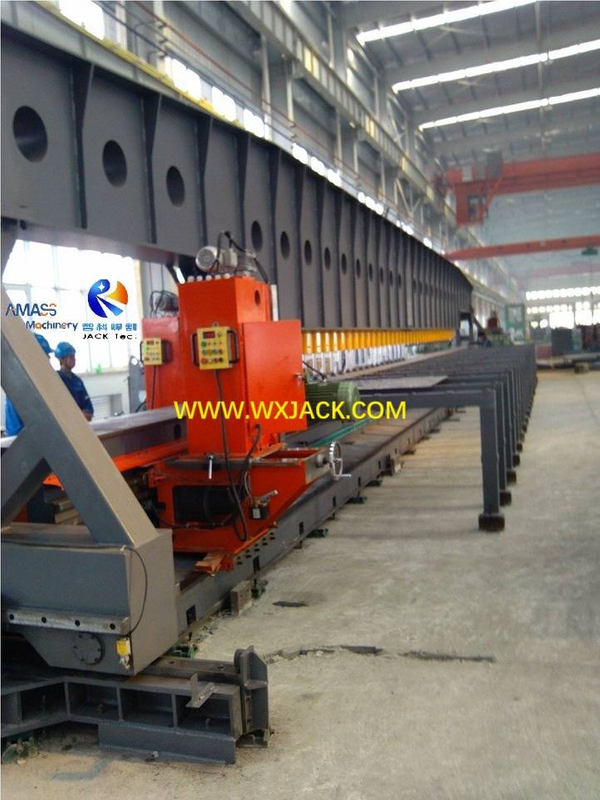

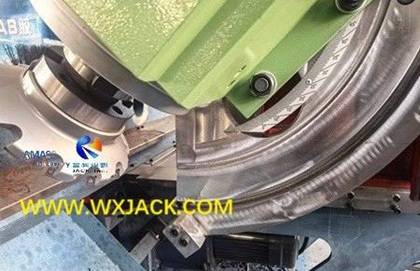

2) Под приводом гидравлических цилиндров массив разъемов будет плотно нажимать на стальную пластину. Посел, как ниже: ( Рис.3 )

3) Гидравлическая станция этой тяжелой машины представляет собой независимую насосную станцию, которая имеет функцию поддержания давления масла: существует 2 части 10L аккумулятора, оборудованного насосной станцией. Это может не только гарантировать долгое время надежное гидравлическое давление, но и нормальную температуру масла без подъема одновременно:

4) Станция масляного насоса с способностью поддерживать давление в машине FXBJ-18 с краевой фрезерной массой: ( Рис.4 )

4. Более широкий диапазон угла фрезерования в машине FXBJ-18 тяжелой краи с краем:

1) Пластины толстой толщины обычно нуждаются в более широком диапазоне угла канавки. В этом наборе фрезовой машины специального края дизайна угол фрезерования 4 кусочков лезвия лица:

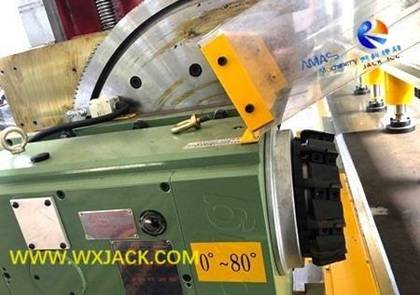

2) 2 части фрезерной головки, установленной на противоположной стороне кормления материала, имеют диапазон фрезерования 0 ° ~ 80 °;

3) 2 части фрезерной головки, установленной на стороне подачи материала, имеют диапазон фрезерования -25 ° ~ 50 °;

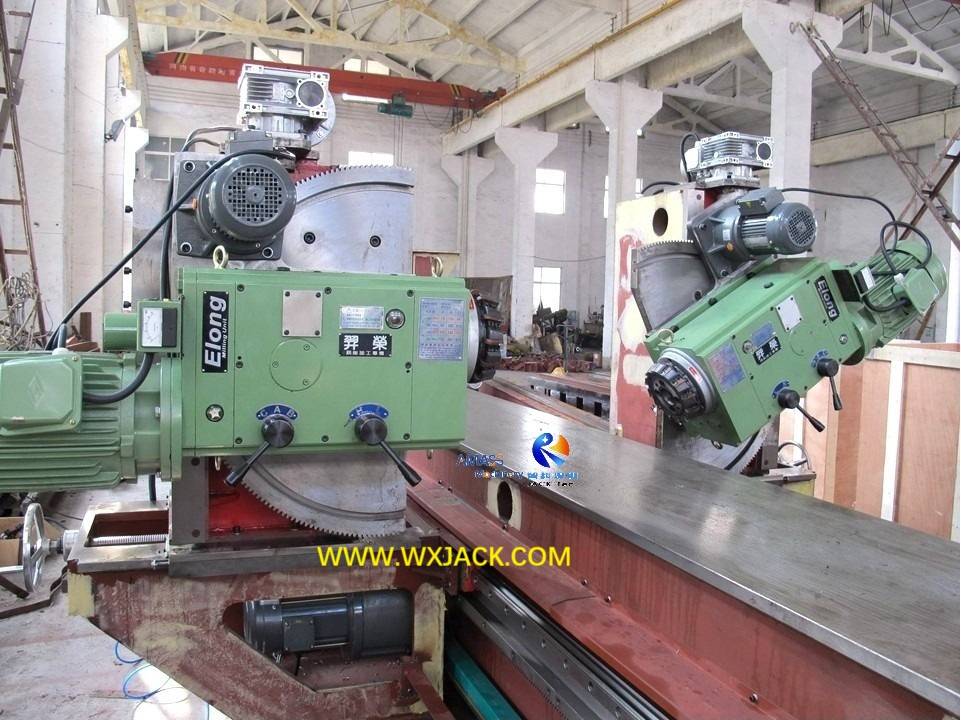

4) Высекающие головки, оборудованные в  Wuxi Jack FXBJ - 18

C. Технические параметры FXBJ-18 Большого размера.
