Железная ручная помощника SXBJ-4 Двойной головы

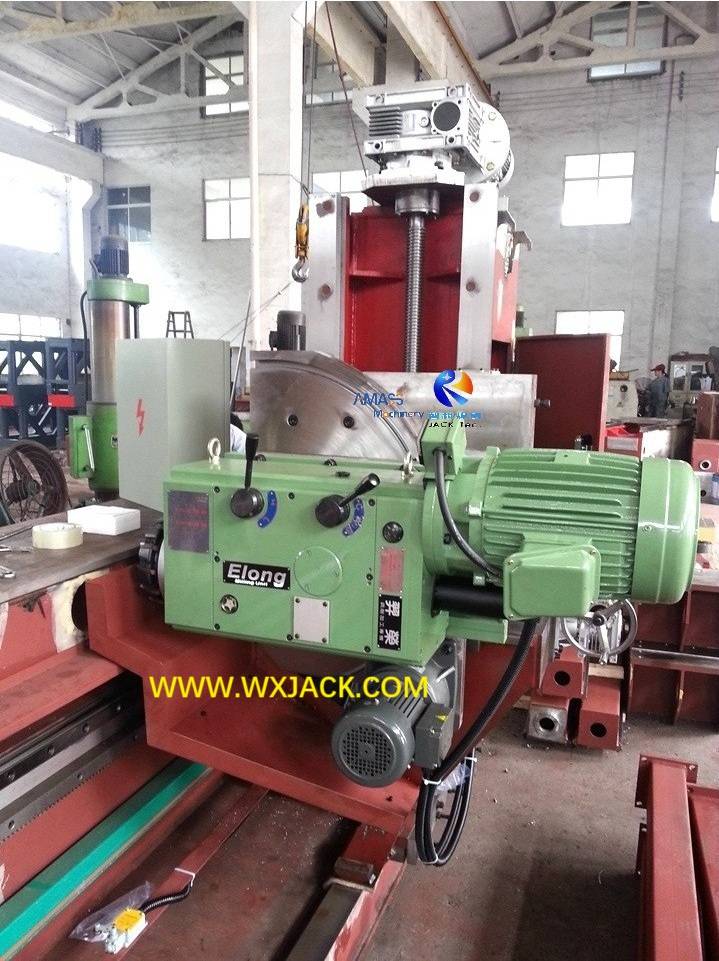

A. Уникальность и использование железного ручного помощника SXBJ-4 Двойной головы фрезеровая машина :

1. Две наиболее выдающиеся особенности SXBJ-4 Двойной головы конец скостной машины:

1) 2 набора машины в качестве целостности : эта рабочая группа по производству сварки, изготовление оборудования состоит из 2 наборов машины конфигурации двойных голов SXBJ-4 для сочетания пластин, работая в качестве единства:

2) Железная рука для передачи материала : обработка материала между двумя наборами оборудования  с двойной головкой сварки сварки сварки реализуется с помощью 0 ° ~ 180 ° манипулятора качания вместо обычных стойков, которая является настройкой по умолчанию в стальной машине серии xbj и Sxbj серии Sxbj серии Sxbj.;

3) На месте работы: качание железной руки (манипулятор) между 2 наборами Wuxi Jack Sxbj-4 Двойной головы

2. Использование и применение SXBJ-4 Двойных головных сварных сварных канавков Оборудование:

1) Применение случая : этот раздел продукта двойной головки SXBJ-4 для фрезерного фрезерного фрезерования разработана и производится специально с помощью wuxi-разъема, для развертывания в высокоэффективной линии производственного потока порта Takt Port Machinery;

2) Задача : Функция этой рабочей группы железной ручной ассистенты SXBJ-4 Сварка канавки, создавая оборудование, состоит в том, чтобы завершить канавку на фрезерование на обеих сторонах стальной пластины заготовки, в виде скопления вверх/ прямых/ нижних краев;

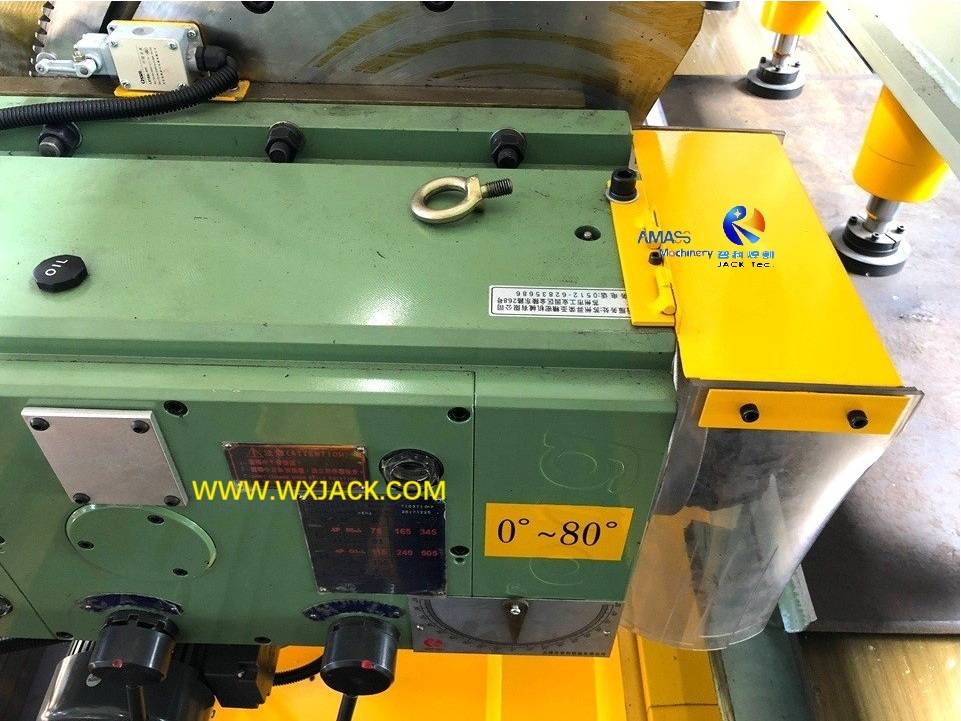

3) Проектированные канавки x/ v/ k на краях стальной пластины, которые могут быть сделаны из машины с двойной головкой SXBJ-4 : ( Рис.2 )

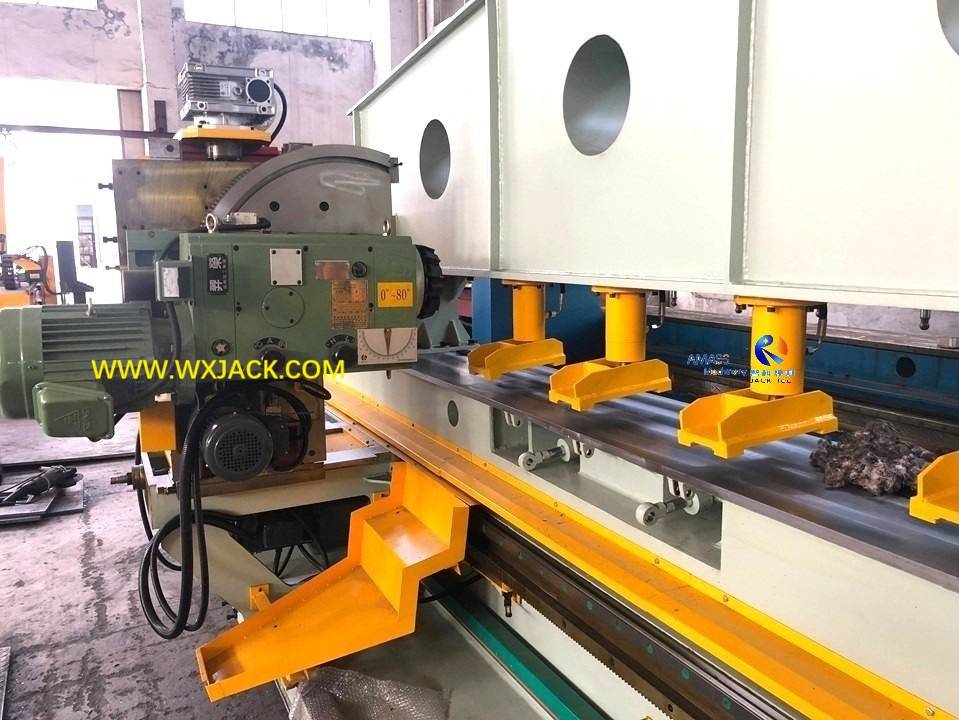

4) Рабочий момент Wuxi Jack Iron Hand Swing Sxbj-4 Машина для двойного фрезерования для PATE EDGE MEARING  на сайте клиента: ( Рис.3 )

B. Общие рабочие шаги манипулятора, действующего SXBJ-4 Двойной головы, фрезерная машина :

1. 0 ° ~ 180 ° Свинг-манипулятор в рабочей группе машины счищения на краю пластины SXBJ-4 :

1) Как показано на прикрепленном изображении и ниже, чтобы адаптироваться к логистическим требованиям производственной линии, это оборудование для двойных голов SXBJ-4 для создания сварки канавки  оснащено группой манипуляторов на передней стороне;

2) Эта группа железной руки заменяет стандартную конфигурацию удлинительных стоек для выполнения загрузки заготовки, в моделях XBJ и SXBJ.;

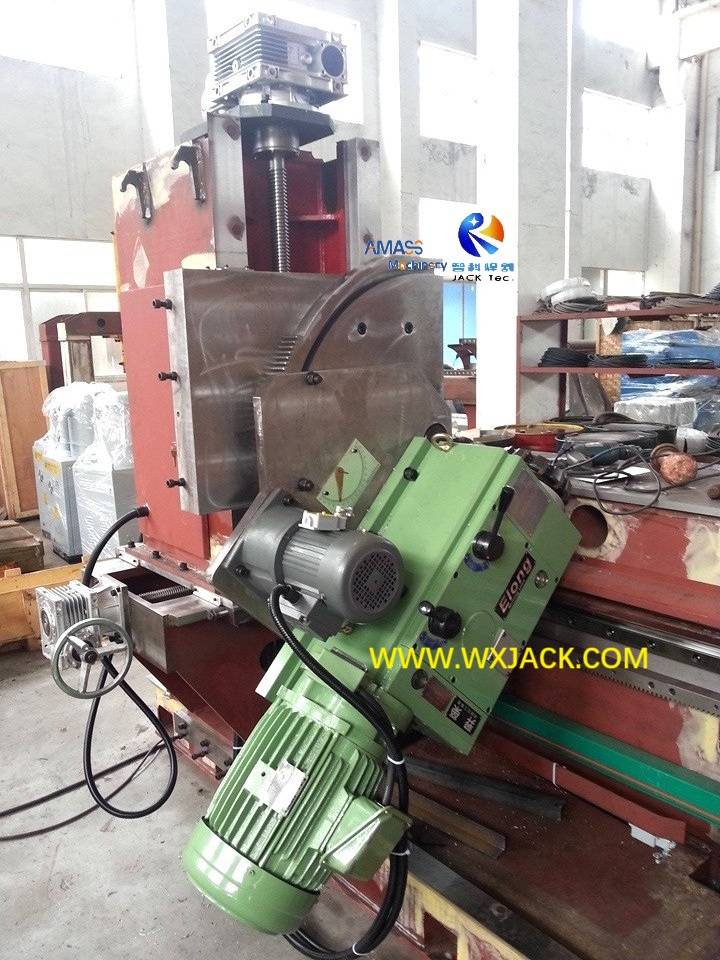

3) Свинг-манипулятор 0 ° ~ 180 ° между 2 наборами машины Wuxi Jack Sxbj-4 для фрезерного головки для фрезерования : ( Рис.4 )

2. Один путь поток заготовки стальной пластины через рабочую группу SXBJ-4 Двойной головы конец скостной машины:

1) Еще одним несоответствием при работе с этой машиной краевой пачки  является его односторонний поток заготовки, а не исходные два способа транспортировки заготовки стальной пластины в оборудование для производства сварки канав;

2) Это также определяется специальностью линии производственного потока, как показано на прикрепленных и ниже фотографиях, сделанных на сайте клиента:

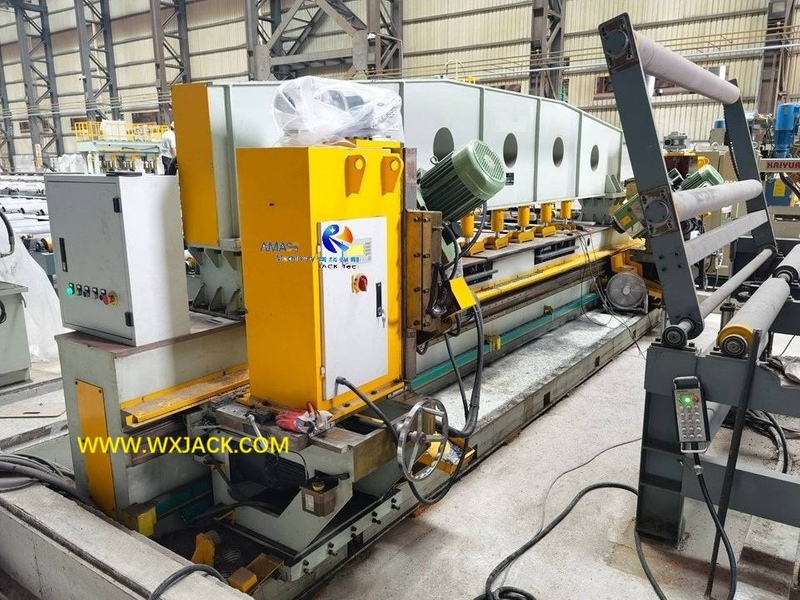

3) Материал Стальной пластины по течению сквозь фрушной машины с двойными головками Wuxi Jack SXBJ-4 : ( Рис.5 )

3. Принцип работы и последовательность манипулятора железной руки в SXBJ-4 Двойной головы

1) Стиль : как показано на прикрепленной и ниже фото, манипулятор находится в бетонной структуре рукава, которая состоит из группы роликов;

2) Swing Scope : эта пара качающейся руки может вращаться в диапазоне 0 ° ~ 180 ° под двигателем, между машиной конического сочетания;

3) Плоское положение : когда эта группа машины SXBJ-4 с краем,  не работает, у манипулятора есть качающая рука, лежащая в плоском горизонтальном положении, служа в качестве входного конвейера заготовки в оборудование для сварки, создавая оборудование;

4) Установленное положение : после того, как стальная пластина заготовлена ​​отправлена ​​в скостную машину для сварки для создания сварки, у манипулятора своя рукавая рука поднимается до 80 ° (как показано на прикрепленном рисунке), оставляя достаточно места для двух наборов краевых фрезерных вагонов, производящих канавку сварки на машине кража;

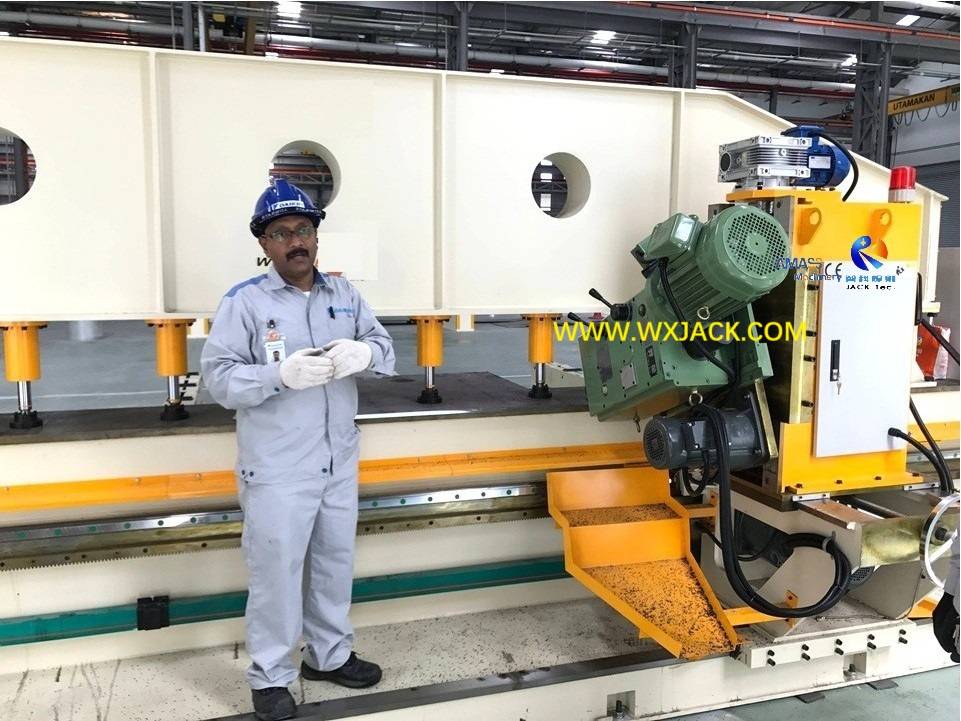

5) Рабочий момент: на 80 ° поднятие железного ручного манипулятора Rock Arm перед двойным фрезевым головным автоматом Wuxi Jack Sxbj-4 для фрезерования позднего края : ( Рис.6 )

6) Вернуться к плоскому положению : при завершении фрезерования края пластины в этой группе модельной машины SXBJ-4 к краю плиты стальная пластина заготовка идет вперед и из машины для работы с краем плиты, и отправляется на последующую станцию ​​в производственной линии, включая машину по кругу RH2000 Crinting , с помощью конвейеров;

7) Готово к следующему раунду : к этому времени у манипулятора снова падает рука, готовая к следующему раунду сварки в этой рабочей группе машины края.

C. Технические параметры манипулятора, помогая SXBJ-4 двойной головки края фрезерной машины :
