DX4080 к DX6080 Большой стальной конструкционной конструкции

A. Применение и применение большой стальной фрезерующей машины:

1.   Что такое фрезеровая машина с большим конечным лицом:

1)  В качестве наиболее важного параметра в области фрезерования с конечной линейкой, когда вертикальный штриховой удар в направлении достигает 4000 мм ( например, , модели DX40XX , DX4080 ), машина переходит на уровень большой стальной фрезерной машины, который;

2)  Предел вверх: в настоящее время макс. Вверх и вниз по ходу на конце фрезерное производство составляет 6000 мм ( например, , модели DX60XX , DX6080 );

3)  Вторичный параметр: горизонтальный ход на конец лицевой фрезерование не так критично, как вертикальный ход, с точки зрения дизайнера машины и производителя. Однако с точки зрения клиента, эта спецификация также имеет значение. В настоящее время в промышленности масштаб горизонтального конец удара по лицевой стороне составляет до 8000 мм :

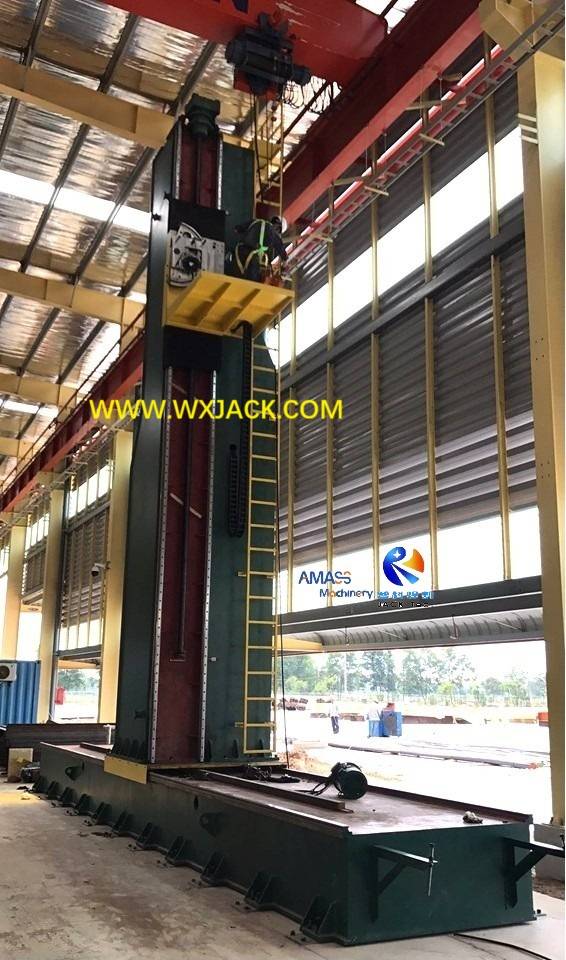

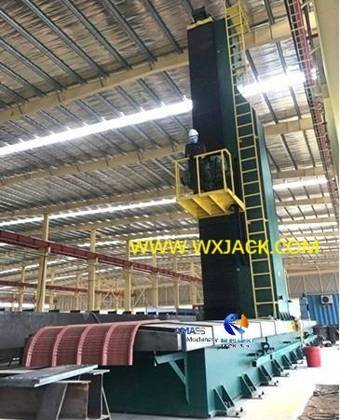

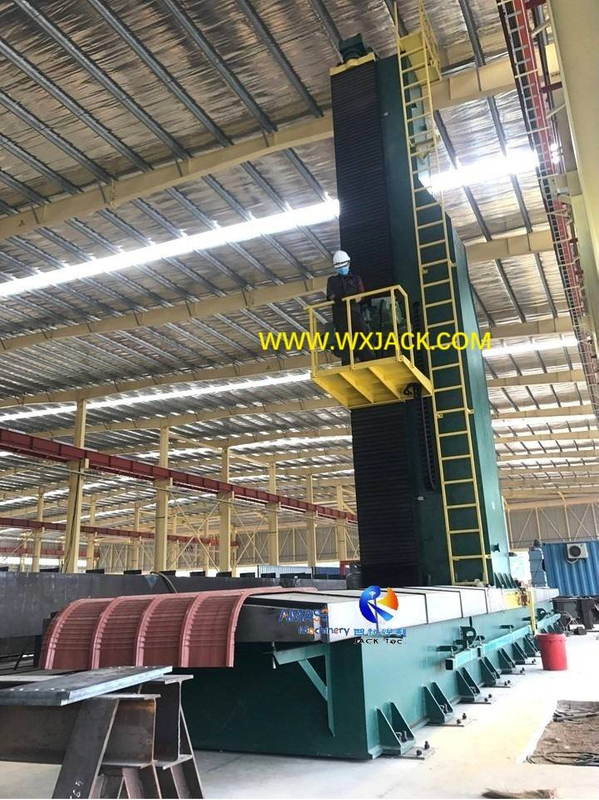

4) Wuxi Jack DX6080 Модель сверхмощная фрезеровая машина работает на объекте Вьетнама: ( Рис.1 )

2.  Типичное применение тяжелой стальной лучевой фрезерной машины:

1)  На объектах судостроения/ крупного мостового строительства/ электростанции… и т. Д., Необходимы для сварки или установки в готовых/ полуфинансированных проектах. Перед этим эти Gumbo Sakeepeces должны быть заканчиваются фрезерованием, чтобы удалить грубый и ржавый слой-это цель, которую клиент покупает такую большую конечную фрезерующую машину:

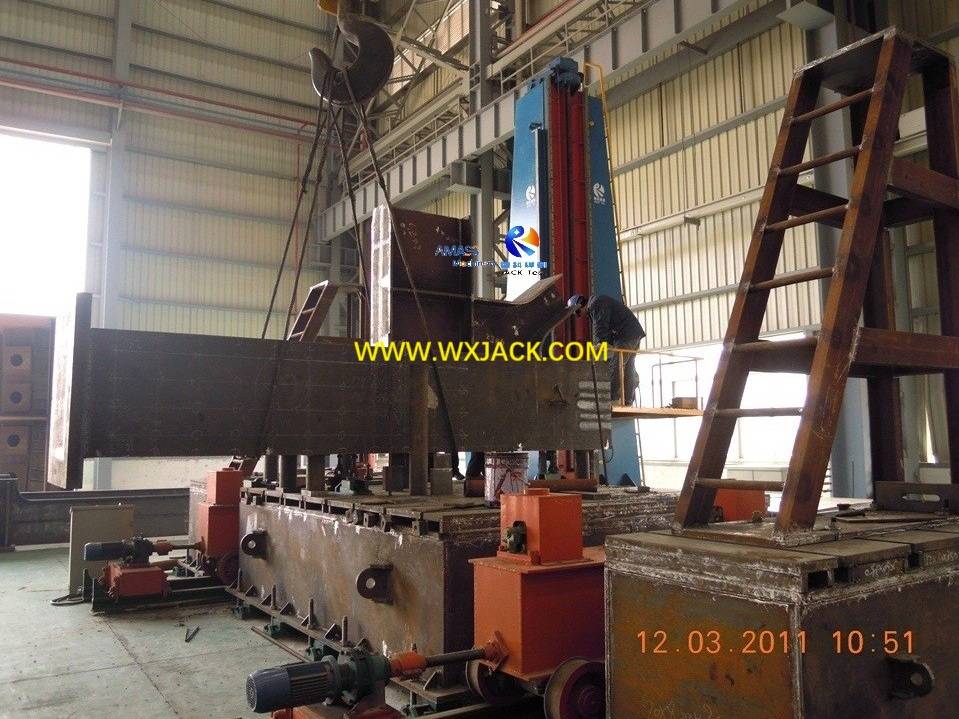

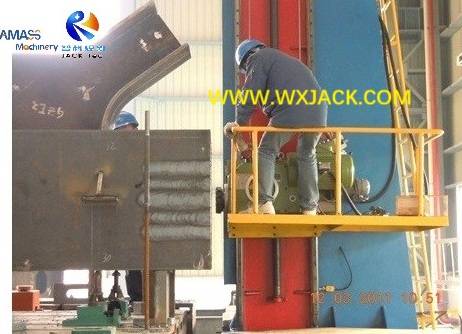

Оператор Mills на кусочке большой стальной конструкционной заготовки для судостроения, на эксплуатационных платформах Wuxi Jack DX4080 Модельная машина: ( Рис.2 )

2) Доля рынка: DX Series Beak H Beam Обычный размер и сама из крупного конечного фрезерного машины принадлежит специальному оборудованию, в основном фокусируясь на выполнении конечной обработки лица стальной конструкции, в том числе: Pipe/ H Beam/ I Beam/ Beam/ Tank… из них, DX4080 к DX6080 Твердовые модели принадлежат NICHE Product этого специального оборудования, учитывая примерно 10% на рынке, в наиболее;

3.  Ведущая позиция Wuxi Jack при разработке крупной стальной фрезерующей машины:

1) Отличная задача: с другой стороны, разработка/ пилот/ производство/ ввод в эксплуатацию на этих крупных модельных машинах с супер большим общим измерением и тяжелым весом , включает в себя серию проблем, это причина, по которой только очень немногие поставщики в сварке и режущей индустрии машины имеют реальные возможности и опыт работы в области развития и доставки таких тяжелых машин, а вайси Джек является выдающимся участником: является выдающимся участником: является выдающимся участником: является важным участником: является выдающимся участником: является выдающимся членом: является важным членом: Джек Wuxi - Джек.

Подъемный столбец Wuxi Jack DX6080 Модель : ( Рис.3 )

2) Здесь мы перечислим 2 репрезентативные продукты Wuxi Jack  крупные модельные машины,  за последние годы:

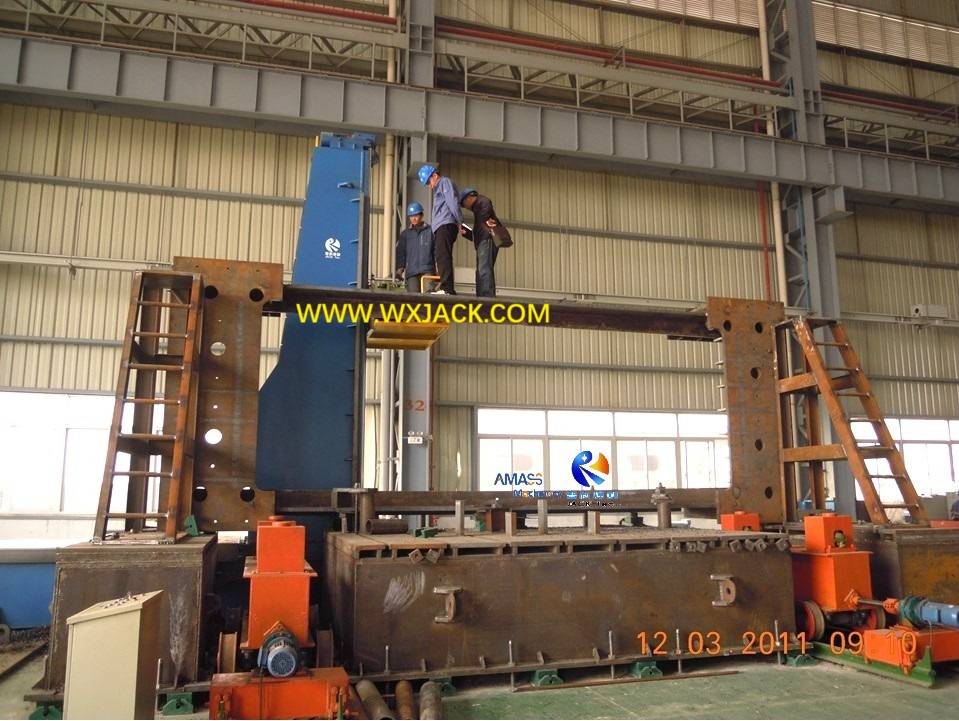

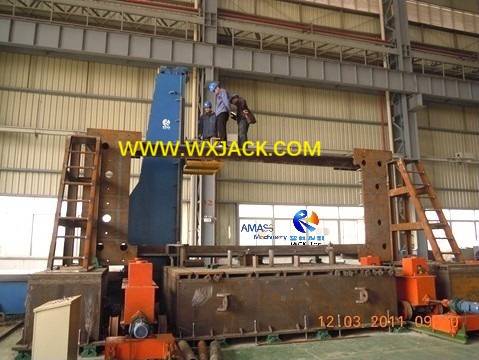

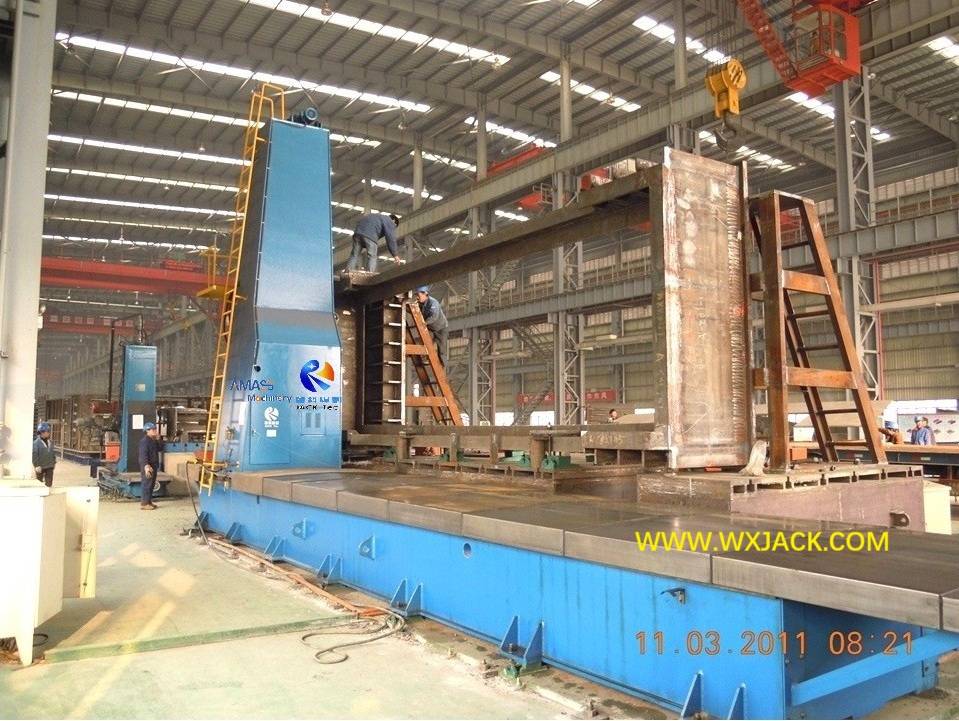

A)  Модель DX4080 для китайской судостроительной компании в Ухане, в 2011 году: ( Рис.4 )

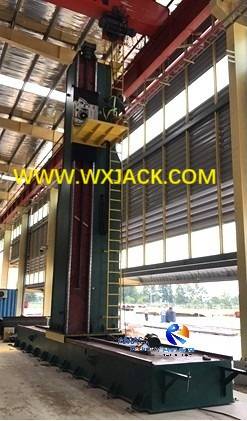

б)  Модель DX6080 для компании Vietnam Steel Structure, в 2018 году: ( Рис.5 )

B. Обновление по проектированию и производству тяжелой стальной балки с фрезерованием на поверхности:

Чтобы удовлетворить требования клиентов и завершить производительность этих больших машин, разработка была обновлена во многих аспектах на основе стандартного проектирования:

1.  Расчет и валидация по вопросам силы для фрезерования с большой конечной поверхностью:

1)  важность: производство на этих крупных машинах Брукс Без упущений и дефекта: это приведет к неизмеримой потери для клиента и Wuxi Jack;

2)  Таким образом, расчет силы был проверен с помощью компьютерного помощника конечных элементов;

3) процесс сборки был смоделирован заранее с VDRA (реалистичный анализ виртуального дизайна); Были сделаны DFMEA (анализ эффекта режима сбоя проектирования) и PFMEA (анализ эффекта отказа процесса), чтобы убедиться, что 100% правильные на каждом измерении и структуре этих больших машин;

2. Полностью управляемая технология процесса на фрезерной машине с большим конечным лицом:

Существует китайская поговорка: ' Количественное изменение приносит качественные изменения '. Хотя тот же принцип конечного фрезерования и той же машинной структуры, что и модели нормального размера, существенное увеличение всех размеров машин сделало эти тяжелые машины совершенно новыми с точки зрения:

1) необходимо снова рассчитать все параметры машины по основным данным, включая грузоподъемность Guiderail, прочность и жесткость машинного слоя, ударов в конечном итоге и RPM головки измельчения и т. Д.;

2) Обработка элементов структуры, процесс сварки и сборки машинного кадра включает в себя строгий и строгий управление процессом:

3) , например, для модели DX6080 , машино -лость длиной 10,6 м и колонна высоты 8,3 м были обработаны в виде интегральных деталей в карнике GANTRY, а не соединены;

4) 6 -метровый свинцовый винт для вертикальной трансмиссии в этой большой фрезерной машине для фрезерного роста стального луча также обрабатывается в форме из интегрального куска сырья в большом токарном токаре:

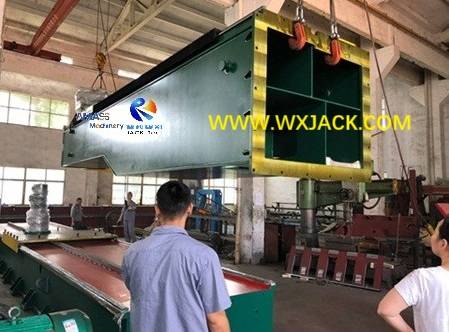

Супер большая вертикальная колонна модели Wuxi Jack DX6080 , ее поперечная высота сечения выше, чем взрослые мужчины: ( Рис.6 )

C. Технический вид на DX4080 до DX6080 .

Не каждый производитель индустрии работы с помощью машинных инструментов обладает реальной силой в разработке и производстве такого большого и тяжелого оборудования. Ключевые моменты возможности доставки тяжелых машин заключаются в способности к разработке специальной и изготовленной машинной рамы, особенно его базовой кровати и колонны:

1.  Механическая основная рама большой стальной конечной фрезевой машины:

1)  Важность: Механическое тело является наиболее сложной частью крупных и супер крупных моделей машин и производства. Его сила и жесткость непосредственно определяют срок службы и срок службы крупных машин;

2) Стальные пластины и технология процесса: горизонтальный базовый слой и вертикальная колонна этих тяжелых машин изготовлены из мелко обработанных интегральных элементов, приваренные в форме конструкции и неотъемлемый отожженную пост -сварку;

3)  Общий более крупный размер: размер поперечного сечения горизонтального слоя и вертикального столбца рассчитывается и становятся специально больше с достаточным запасом, с целью создания прочной и прочной структуры, особенно вертикальной колонны, которая определяет жесткость и твердость работы в крупной стальной мельничной машине;

4)  Укрепление жесткости: есть группы жесткости, развернутые вдоль корпуса машины больших машин, особенно соединение между вертикальным столбцом и базовым слоем, что делает основной рамку всего набора больших машин более твердыми и долговечными:

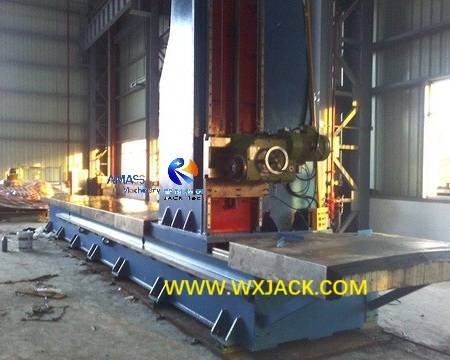

5)  Группы жесткости пластин, в нижней части горизонтального слоя, и соединение между горизонтальным слоем и вертикальной колонкой, модельной машины Wuxi Jack DX4080 : ( Рис.7 )

6)  Сырье для изготовления в механическую систему тяжелых рабочих машин Wuxi Jack - это высокие стальные пластины толщины толщиной 20 ~ 30 мм.

7)  В целом, предпосылкой для успешной производительности фрезерной машины с тяжелым конечным лицом, его механическая система имеет функции фирмы/ стабильной и хорошей точности, без какого -либо деформации;

2. Подготовка заданий при использовании в использовании большой стальной балок фрезерная машина:

У клиента есть две подготовительные рабочие места, прежде чем использовать его:

1) Сделайте основу на основе рисунка от Wuxi Jack;

2) Сделайте рабочие таблицы с большими стальной конструкцией соответствующего размера. Обычно для супер большого размера заготовки от DX4080 до DX6080, клиент готовится на платформе заготовки на основе практического состояния:

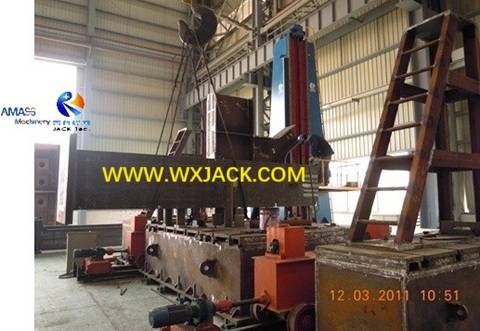

Длинная, большая и тяжелая рабочая стола для стальной конструкционной пучки пучка пучка Wuxi Jack DX4080 Машина модели: ( Рис.8 )

3. Транспортировка и установка на крупной стальной трассе для фрезерной машины:

1)  пробный запуск: для этих тяжелых машин, после того, как он был заказан в компании Wuxi Jack, ее тело машины разобрано, отправляется на сайт клиента, снова собрался в интегральную машину, а затем выполняет окончательный ввод в эксплуатацию и пробный запуск;

2)  Установка: уровни базового слоя машины и вертикальность вертикального столбца являются критическими параметрами управления, во время установки машины:

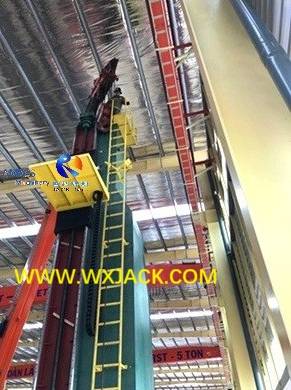

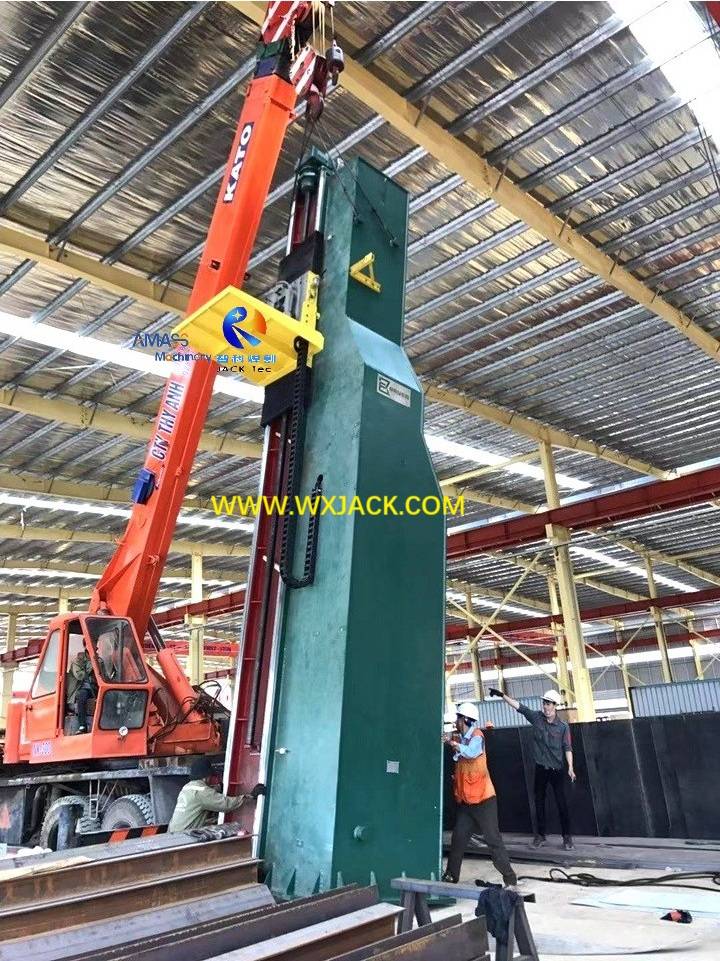

а)  Установка вертикального столбца высоты 8,3 м из модели Wuxi Jack DX6080 Большая машина: ( Рис.9 )

б)  Отрегулируйте уровень горизонтального слоя длиной 11 м из Wuxi Jack DX4080 Модель тяжелой машины: ( Рис.10 )

D. Технические параметры DX4080 до DX6080 .
