Гидравлический привод HR800

A.  Использование и применение высокоскоростной  H Beam Flance Edge Flance Edge Flance Edgering Machine:

1.  Функция: Машина серии HR - это своего рода небольшой продукт меньшинства, для завершения полировки/ разглагольствования/ округления с обеих сторон фланцевые края стальной конструкции H луча;

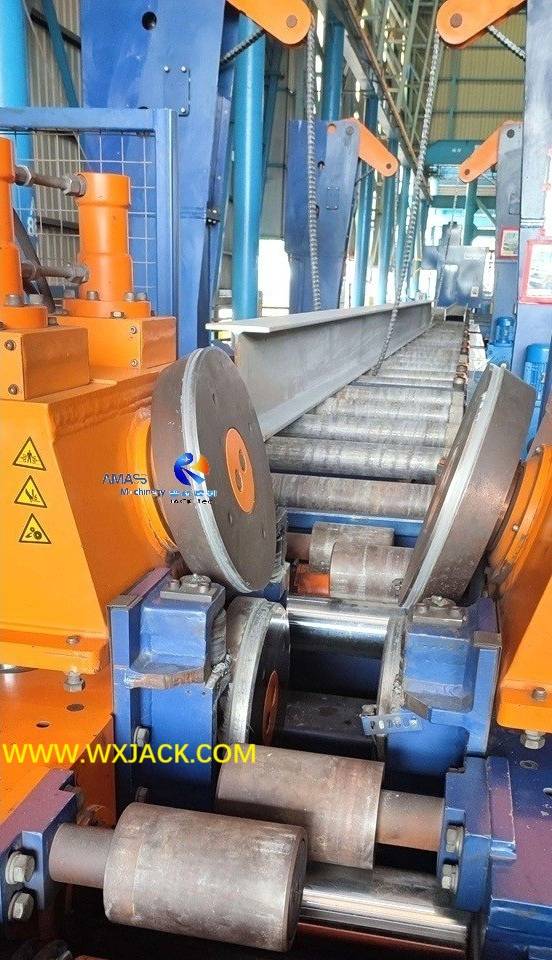

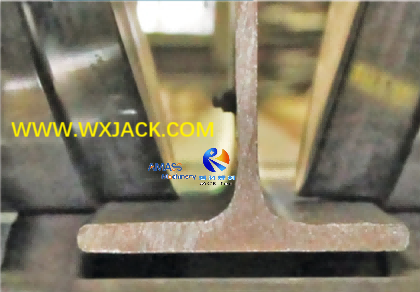

2. Вид фото: на локальное усиление на луче заготовки H, подстриженное в рабочей зоне Wuxi Jack HR800 Модель высокой скорости H Луч .

3.  Применение поля из серии HR серии H Лучшее обрезку фланца и округление:

1)  В практическом применении машина моделей HR может быть применена не только для обрезки края на HEAM -фланцах,

2),  но также на углеродных стальных пластинах/ других нерушительных металлических листовых металлов/ Т-луча/ любые другие перевозки правой правой стальной конструкции;

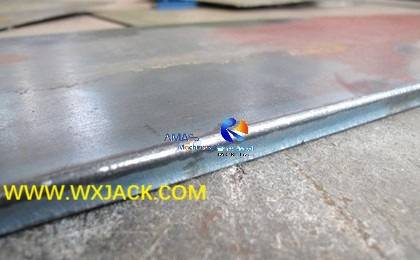

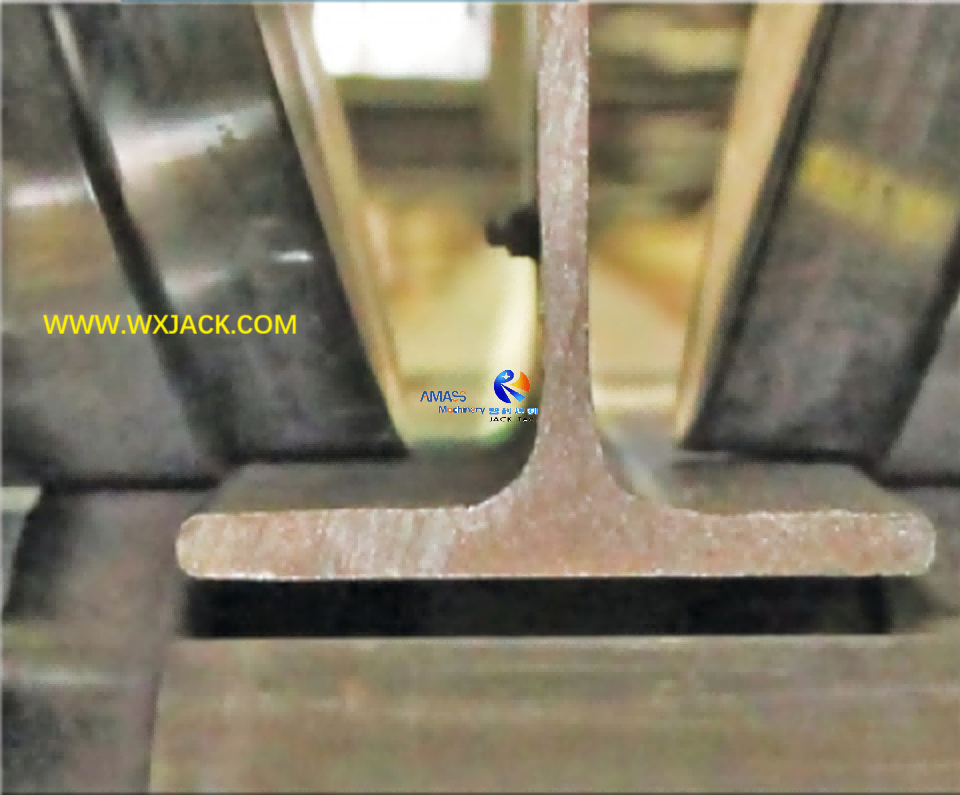

3)  Стальная пластина с округлой кромкой, доставленная из модельной машины Wuxi Jack HR800: ( Рис.2 )

4)  По этой причине модель HR800 выполняет функцию перекрывающейся функции, так  как;

4.  Подходящие спецификации рабочих частей в Hr800 Hour Speed H Bead Flance Edge Crimging and Crounding Machine:

H Луч, который обрабатывается в этой машине, видит больше световых и средних обязательств:

1)  Толщина HEAM -фланца H или металлическая пластина колеблется от 12 мм до 40 мм;

2)  Ширина HEAM -фланца или металлической пластины в прицеле от 100 мм до 800 мм;

3)  Длина заготовки может быть обозначена клиентами. Настройка по умолчанию на этой машине составляет от 1000 мм до 12 000 мм;

4) Законченное закругленное филе имеет радиус диаметра 2,5 мм: R2,5 мм;

5.  Промышленность и растения видят установку машины для округления фланца серии HR серии H:

1)  Типичным свидетельством отрасли внедрение такой машины на громке HEAM Flance Edge Worrring and Rounding является, конечно, площадки для строительства стальной конструкции, где развернутые и округлые H Beam могут получить оптимальный уровень эффекта покраски, извлекая выгоду из нее;

2)  В таком состоянии машина модели HR установлена на рабочей станции в конце линии, линии производства H Beam или после PHJ и ZHJ Series  3 в 1 часа..

B. Сильные точки и минимальный размер заготовки Wuxi Jack HR800 High Speed H Beam Flacem Edge Machine:

1.  Положительные особенности машины для обрезки и округления фланца HR800 H:

1)  Высокая скорость: края, округление рабочей скорости, может составлять 7200 мм/мин., Довольно высокая эффективность;

2)  надежное округление края: расположение роликов с округлыми краями/ отправка вперед заготовки/ операции по округлению края приводится в движение гидравлическими нефтяными цилиндрами, повышает сильную силу и надежный бег;

3)  Легкая эксплуатация: корректировка и управление в течение рабочего периода машины выполняются с помощью операционной панели/ эксплуатационной подвески и указания правителей, интуитивно понятные и удобные;

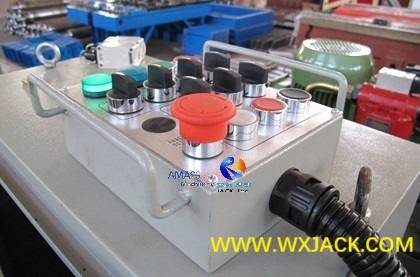

Операционный кулон Wuxi Jack HR Moder

2.  Минимальный размер заготовки в машине высокой скорости по краю HR800 :

Требование на луче малого размера H Практическое для его фланцевой пластинкой обрезки и операции округления:

1)  Чтобы полностью гарантировать эффект округления края, существует связь между шириной фланта луча небольшого размера H и высотой сети, в этом аспекте существует предварительное условие:

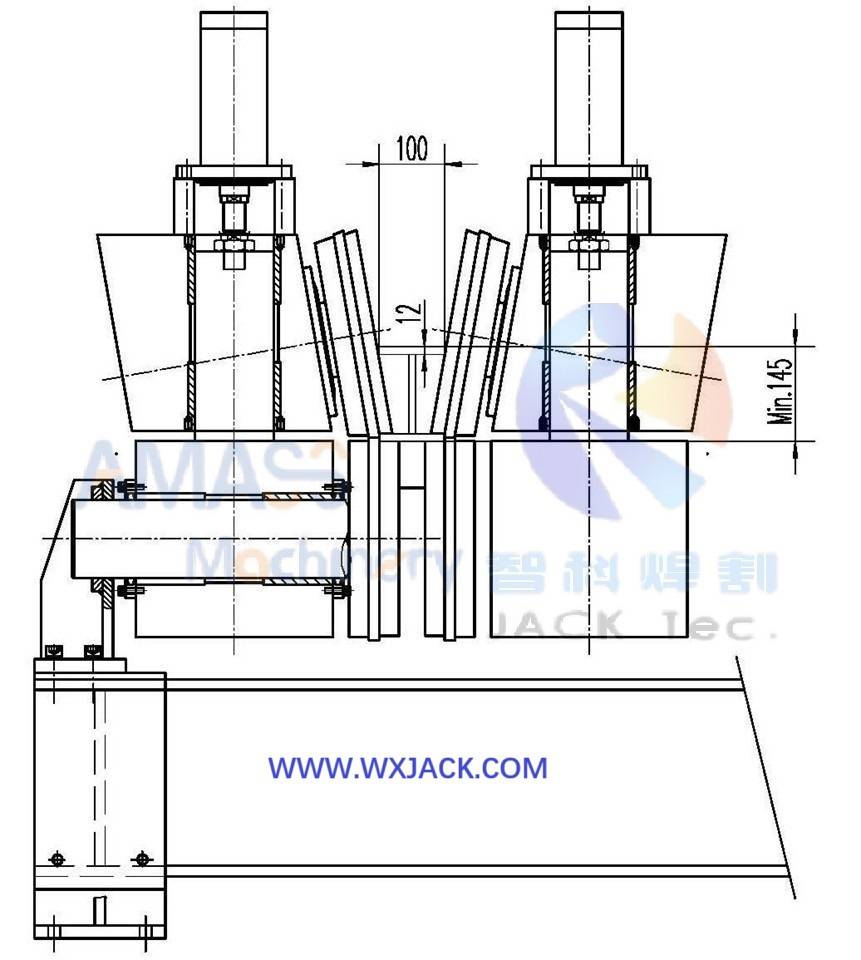

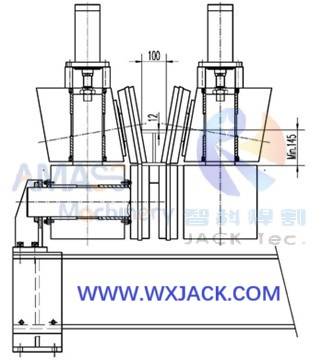

2)  Когда ширина фланца H остается на минимальном уровне 100 мм , соответствующая высота веб -сайта должна быть не менее 150 мм , показанную ниже дизайнерской эскиза:

3) Механическая структура и заготовка  , удерживаемая в Wuxi Jack HR800 Модель H Лучаный край

C. Технические особенности высокоскоростной H Beam Flance Fulting Machine и округление:

1.  Структура и основные единицы в машине граничих фланцев HR800 H

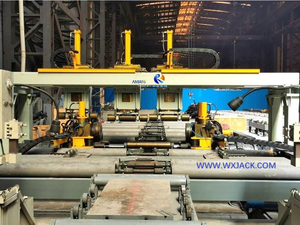

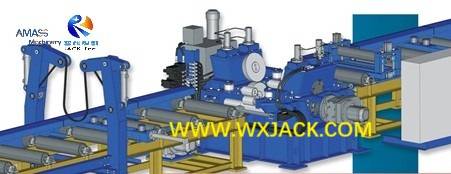

1) Развертывание модельной машины Wuxi Jack HR800 на границе HEM BEAR, внутренняя стальная конструкция производственная линия: ( Рис.5 )

2) опрокидывание заготовки: как указано в вышеуказанном эскизе, в преддверии этой модельной машины HR800, существует группа из манипулятора цепи стальной конструкции 360 °  , для того, чтобы перевернуть HEAM HEAM 180 ° , чтобы спустить HEAM вверх ногами, чтобы выполнить края, округлившиеся на всех 4 углах H Beam;

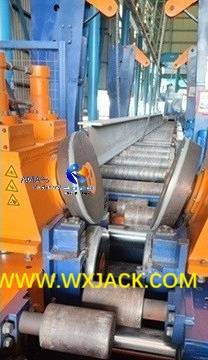

3)  Манипуляция на рабочей части H Луч перед машиной для округления модели H HR800 модели H: ( Рис.6 )

4)  Общий макет: один набор машины модели HR800 включает в себя:

а)  одна группа механической основной структуры;

б)  таблица роликов ввода и выходного конвейера;

в)  гидравлическая станция при управлении HEAM EDGE REDGING EDGE;

г)  электрическая система и ящик управления;

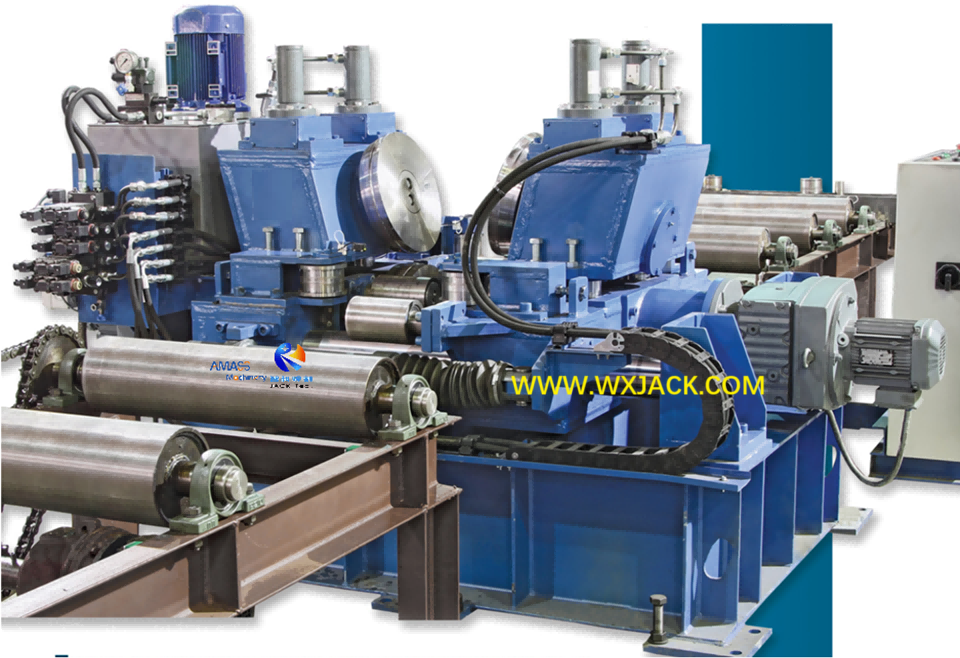

2.  Механический основной корпус Hr800 H Beam Flance Edge Machine:

1)  составляет: механическая рама машины состоит из:

а) фиксированная базовая кровать;

б) столовый блок округления на базовом кровати;

в)  подвижный блок округления края на базовой кровати;

г)  горизонтальный руководящий блок на подвижном краю границы;

д) нажатие вниз на фланце H Beam;

е) боковое движение роликового блока;

G) горизонтальный опорный ролик;

2)  изготовление: базовая кровать приварена в твердую структуру, из которой его жесткость и сила рассчитывались командой Wuxi Jack Engineering до проектирования;

3. Крайние округления роликов в машине с высокой скоростью округления:

1) В одном наборе машины есть 4 части сплошного и высокопрочного края, которые являются основным рабочим элементом на операции округления края;

2)  Существует строгий спрос на точность и твердость этих рулонов с округлыми краями, которые, по -видимому, приобретаются при строгом отборе по маршруту сырья и технологии процесса этих рулонов с округлыми краями;

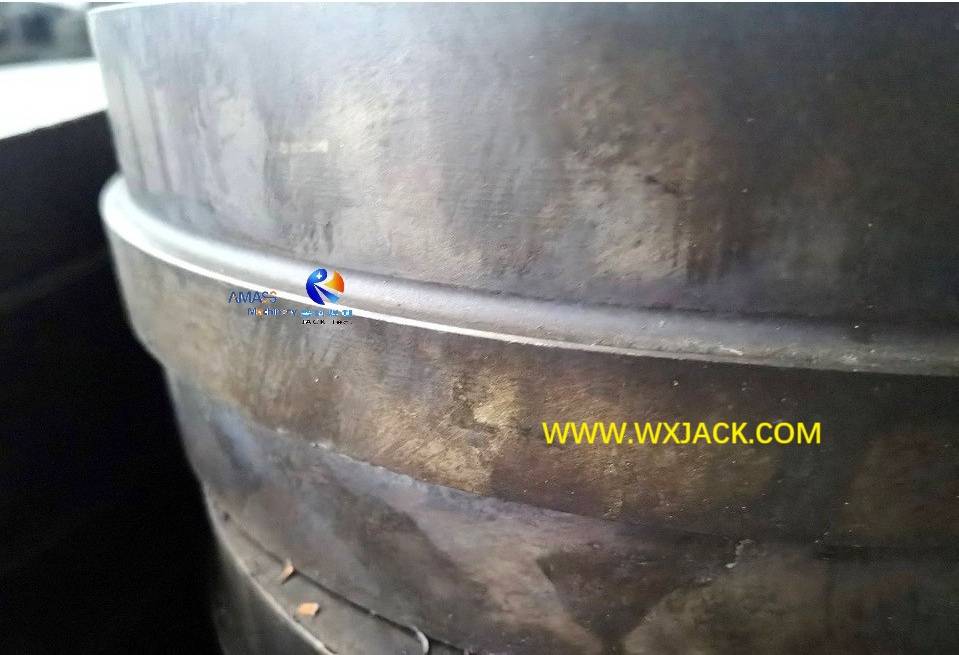

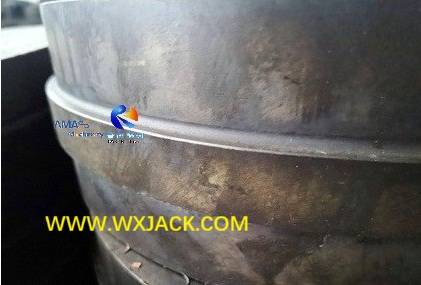

3) Вид с закрытием на краевой округлой роликах в машине Wuxi Jack RH и HR Model

4. Направляющие ролики в Hr800 High Speed H Beam Flance Marge Machine:

1)  Стиль работы: чтобы приспособиться к разной ширине фланец H луча, одна сторона границ, закрепленная на краю, и противоположный боковой краевой блок может быть перемещен в горизонтальном направлении;

2) Движение подвижного границ, управляемого с гладким направляющим стержнем, приводимым в движение и передаваемой с помощью глянцевой поверхности и подшипника;

3)  Управляющее устройство с боковым движением в моделях Wuxi Jack RH и HR Models Triming and Crounding Machine: ( Рис.8 )

D.  Технические параметры Wuxi Jack HR800 High Speed H Beam Edge Edge Flange Extructing and Rounding Machine:
