CNC-CG6000 до CNC-CG10000

A. Применение и эксплуатационная функция плазменной плазмы.

1. Процент обычных и крупных моделей.

1) Большинство: в поле применения плазменной машины для резки формы с ЧПУ плазмы большинство моделей большинства ( более 80% ) подпадают под действие 3000-миллиметрового пролета рельса ( CNC-CG3000 ) до 5000 мм режущего рельса ( CNC-CG5000 ), особенно CNC-CG4000 , единственная модель примерно для 50% фактического использования;

2) Модели больших рельсовых железнодорожников:

Когда режущие рельсы достигают и превышают 6000 мм ( CNC-CG6000 ), машину можно рассматривать как модели с большим пролетом, которые, хотя и в небольшом процентном использовании, имеет свое незаменимое положение, по аспекту:

а) приложение;

б)  механическая структура рамы;

в)  режущие рельсы;

г)  конфигурация;

2. Особенности по применению и эксплуатации большой плазменной машины профиля с ЧПУ:

1) В настоящее время рекомендуемая большая машина для резки плазмы с ЧПУ находится от CNC-CG6000 до CNC-CG10000 :

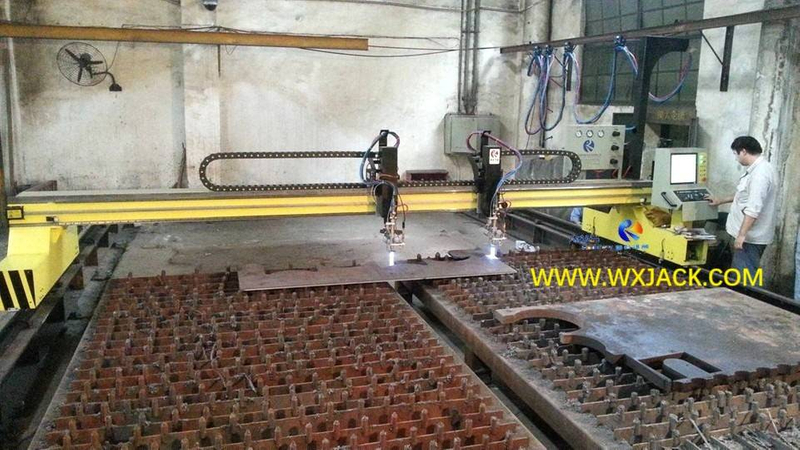

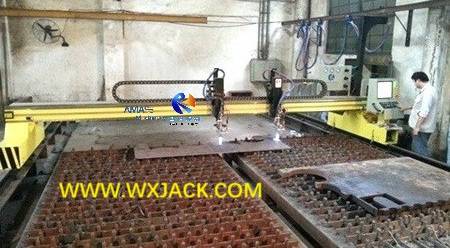

а) Сайт  работы клиента Wuxi Джек CNC - CG8000

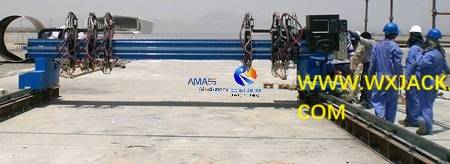

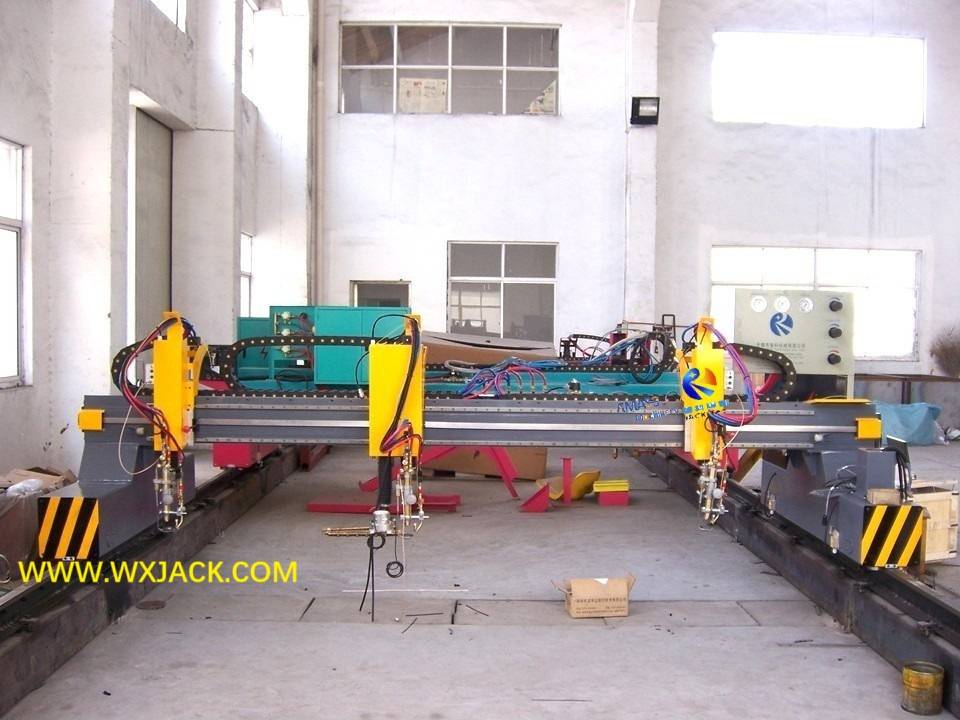

б) На открытом воздухе установлена модель  Wuxi Jack CNC-CG10000 Большая машина, установленная с 6 группами пламени тройной режущей факелов: ( Рис.2 )

2)  Эксплуатационные функции плазмы плазмы большой машины с ЧПУ:

A)  Машины крупных моделей в основном применяются для резки формы или называются резки профиля , а также трепет пламенем. Как можно наблюдать на приведенных выше фотографиях, в этих крупных машинах редко бывают режущие факелы.

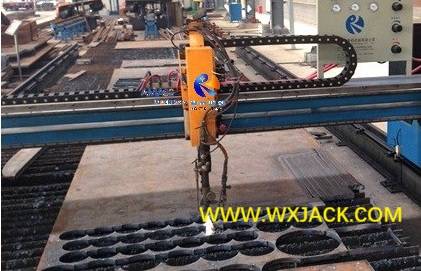

б)  резка формы на пластинках из углеродистой стали, с большей машиной для резки с ЧПУ Wuxi: ( Рис.3 )

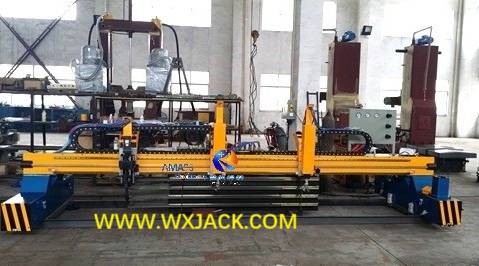

c ) Wuxi Jack CNC - CG6000 Модель кислородного топлива .

B. Использование и отличное ценность крупной плазменной машины профиля с ЧПУ:

1. Функция: Машина ЧПУ реализует автоматическую резку на металлической пластине партиями, делая постоянную и равномерную доставку заготовки с любым необходимым количеством. Вместе с пресс -тормозом и стрижкой, эти три машины являются основным и необходимым оборудованием в современных производственных оборудованиях;

2. Вставьте в использование: плазма плазма Большая машина для резки с ЧПУ используется для резки профиля пластины с большими шириной углеродистой стальной пластины ( более 5000 мм ), или два куска узких пластин одновременно . Как вы можете найти снизу, есть два набора режущих платформ под механической основной рамой машины:

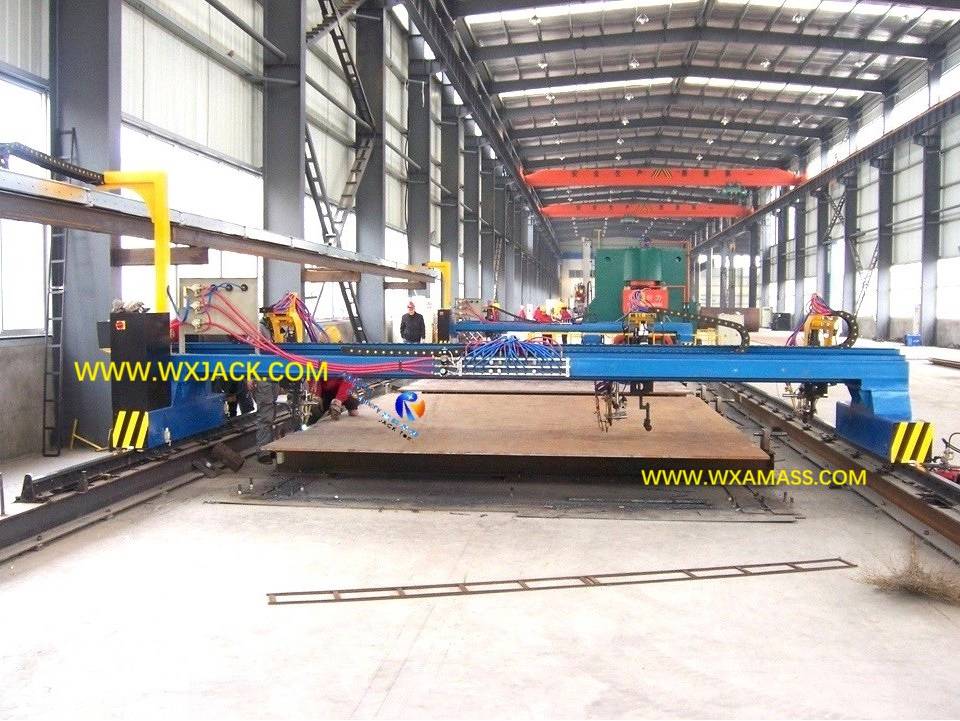

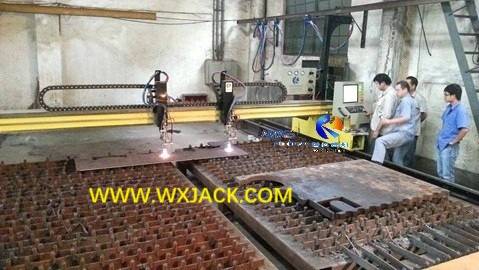

В модели Wuxi Jack CNC-CG8000  большой панель становой  машины есть 2 комплекта режущего стола , и 2 куска стальной пластины можно вырезать одновременно: ( Рис.5 )

3. Double Drive: Здесь мы еще раз подчеркиваем, что для пролета рельса машины равен и шире, чем 4000 мм, двойной привод является обязательным для его обычной работы и подходящей работы;

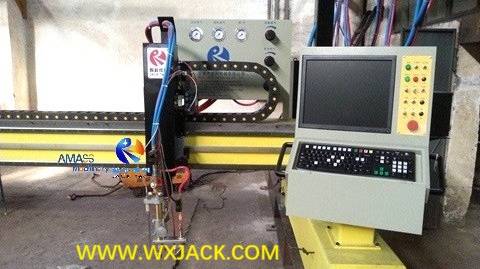

4.  Операция: Управление на резки выполняется с помощью кнопок и переключателей на желтой панели; Программа резки отредактирована и применяется с помощью контроллера ЧПУ:

Операционная станция ( панель CNC Controller Plus Plus) модели Wuxi Jack CNC - CG8000

5. Преимущества плазмы плазмы большая машина для резки с ЧПУ для клиентов:

1)  Установка супер большой интегральный кусок стальной пластины:

Некоторые отрасли включают обработку стальных пластин с чрезмерной шириной. Например, судостроение, портовая техника, мост Бэй и т. Д.;

2)  Сохранение стальных пластин Время обработки цикла:

Чтобы сэкономить время нагрузки/ разгрузки металлических пластин на машину и за ее пределами, клиенты ожидают сократить два часа стандартного размера ( шириной от трех до четырех метров ) металлических пластин одновременно в одной партии;

3)  Разрез нескольких кусочков стальных пластин короткой длины подряд :

Когда сырье из стальных пластин имеет длину примерно в том же размере, что и достоверная ширина резки машины, например, , для модели CNC-CG8000, крупной машины плазки плазмы, из 8000 мм режущего рельса, длиной 7,200 мм стальных пластин, закладывает несколько кусочков таких карбоновых стальных пластин в положении на 90 ° на положении машины и нагрузки на нагрузку/ нагрузку на нагрузку/ нагрузку.

C.  Управление и приводные единицы из крупной плазменной машины для резки формы с ЧПУ:

1. Система с ЧПУ и электрическим управлением плазменной машиной профиля Плазмы с ЧПУ:

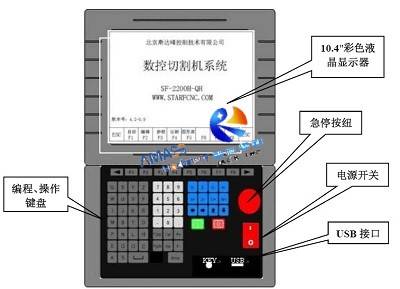

Контроллер ЧПУ: ( рис.7 )

1) Китайский бренд SH2300H. Это выделенный контроллер ЧПУ для резки металлической пластины;

2) 9,4 -дюймовый экран цветного монитора VGA;

3) богатый способ резки программы генерации : G код/ библиотека заготовки встроенный/ внешний ввод в машину;

4)  Все основные языки, доступные для выбора : китайский / английский / русский ...;

5)  Многочисленное рабочее режим : автоматический/ ручной/ преподавание/ диагностику/ редактирование;

6)  Дружественная операция : Интерфейс программной операционной системы/ аппаратные мембранные функциональные клавиши;

2.  Система сервопривода машины резки формы ЧПУ:

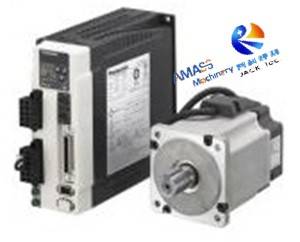

Панасонный сервопривод и редуктор двигателя на резки с ЧПУ: ( Рис.8 )

1) 2 комплекта от 750 Вт до 1,5 кВт для разрезания продольного направления факела вдоль рельсов длиной 15 м;

2) 1 комплект 400 Вт для резки поперечного направления факела вдоль балки с 6000 мм до 10 000 мм;

3)  оснащен функциями : Дисплей рабочего состояния/ диагностика/ настройка тревоги/ параметров;

4)  оснащен высоким точным энкодером для обнаружения при условии выброса режущего факела во время операции резки с ЧПУ;

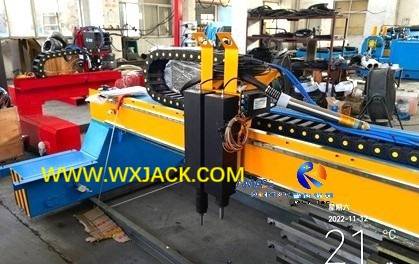

3.  Режущий факел поперечный движущийся единица плазма плазменной машины для резки формы с ЧПУ:

Сервомоторный привод плазмы плазко

1)  Показано на фотографии выше, есть набор сервопривод для двигателя, движущийся вдоль поперечного луча механического порта, установлен с пламенной горелкой и плазменной горелкой, и приводил в движение сервоприводом 400 Вт;

2)  Движение по сокращению факела руководствуется сверхмощным шариковым подшипником точным линейным гидером, полностью гарантируя стабильную и плавную эффективность резки, без какого -либо воздействия:

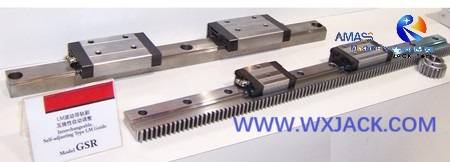

Hiwin Heavy Duty Ball Warning Точная линейная guiderail: ( рис.10 )

D.  Системы механической рамы и тепловой резки крупной машины для резки пламени ЧПУ:

1.  Дополнительные функции резки с большим компьютером пламени с ЧПУ:

1)  автоматический воспламенение AC24V для инициирования пламени в безопасном и надежном резкости;

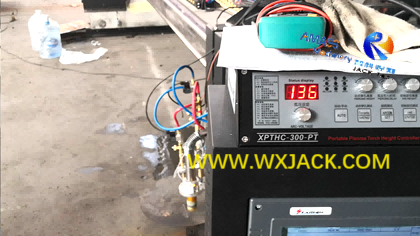

2)  Контроллер высоты высоты вырезы плазмы плазмы дуги для автоматической регулировки на высоте режущего факела относительно поверхности пластины;

3)  Цепь кормления резки газа : кислород и ацетилен для резки/ сжатого воздуха пламени для резки плазмы;

4) Все установлены в поперечной перемещении машины:

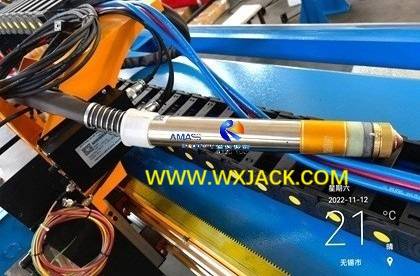

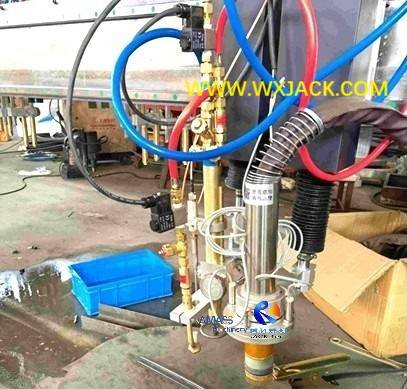

Механизм плазменного режущего факела с контроллером высоты типа типа дуги: ( рис.11 )

2. Механическая рамка плазмы плазмы.

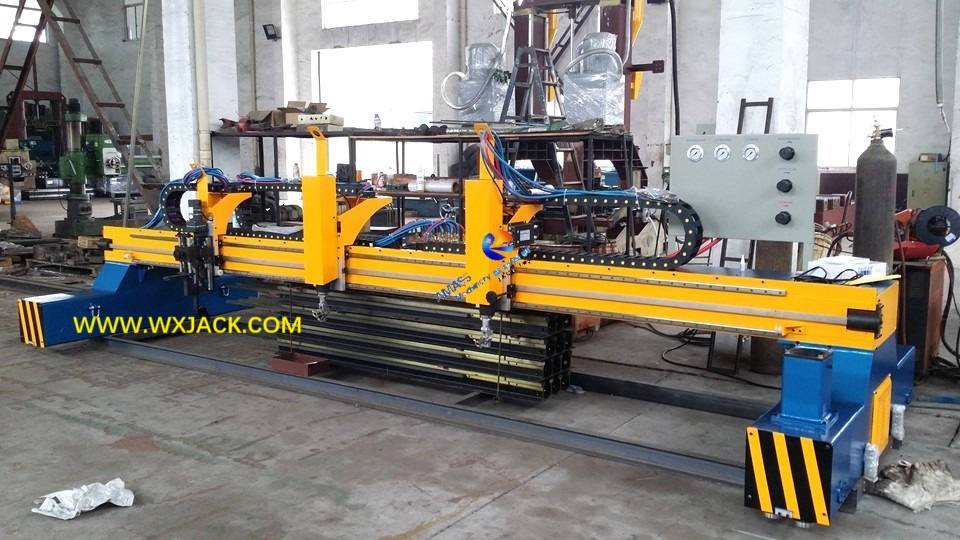

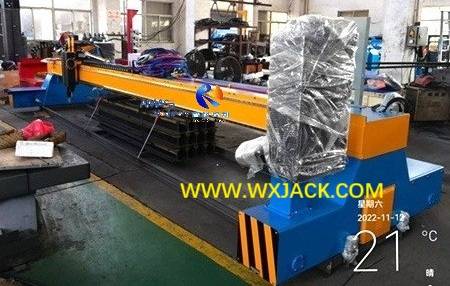

GANTRY BEAM WUXI JACK CNC-CG6000 Модельная машина: ( Рис.12 )

1) Механическая рама находится в структуре каркасной карки, которая перемещается вдоль 15 -метровых рельсов под резкой скоростью работы с ЧПУ;

2) Механическая рама сбавляет напряжение после сварки и изготовления, обеспечивая высокую жесткость и заглушку всего механической рамы всей машины, убедившись, что ее стабильное/ гладкое/ гибкое движение во время работы машины;

3) На нижней части движущейся гантри есть руководящий ролик, регулируя статус натяжения GANTRY в отношении режущих рельсов;

3. Система газовой схемы резки кислорода .

4. Плазменный источник питания:

Китайская бренда Huayuan , Model LGK-300IGBT , оснащенная WUXI JACK , CNC - CG6000 Модель пламени Плазм .

E.  Технические параметры CNC-CG6000 для CNC-CG10000 Большой машины плазмы плазки плазки:
