Порт-машины Цель SXBJ-18 Большой краевой фрезерной машины

A. Функция и применение механизма порта SXBJ-18 Цель Целью с длинным штрихом крупный фрезерный станок:

1. Сайт приложения : Это своего рода типичная машина для скостного края двойных голов , которая приобретается клиентом в китайской портовой Machinery Group. Учитывая огромное общее измерение готового продукта объекта, эта модель SXBJ-18 установлена ​​и эксплуатируется на рабочем месте под открытым небом;

2. Цель : эта модель SXBJ-18, большая машина, используется для выполнения высокоэффективного производства сварки канавки на краях заготовки большого размера с помощью вращающейся резания лицевого лезвия;

1) Список скоси, доступный для обработки из SXBJ-18 : ( Рис.1 )

3. Заготовки, которые будут обработаны в SXBJ-18 с длинным штрихом, скостной машины Большого размера:

1) Материал представляет собой углеродистую стальную пластинку, а длина - от 500 мм до 18 000 мм;

2) толщина стальной пластины от 6 мм до 100 мм;

3) ширина стальной пластины от 200 мм до 3000 мм;

4) Соответственно, макс. Вес углеродистой стали, который должен быть смягчен в этой машине SXBJ-18  составляет:  длиной 18 м x 3 м шириной x 0,1 м, толщина x 7,85 тонн/ кубический метр = 42,39 тонн , довольно большой заготовка;

4. Вставьте на  машину с длинным ударом с длинным ходом SXBJ-18 с длинным ходом:

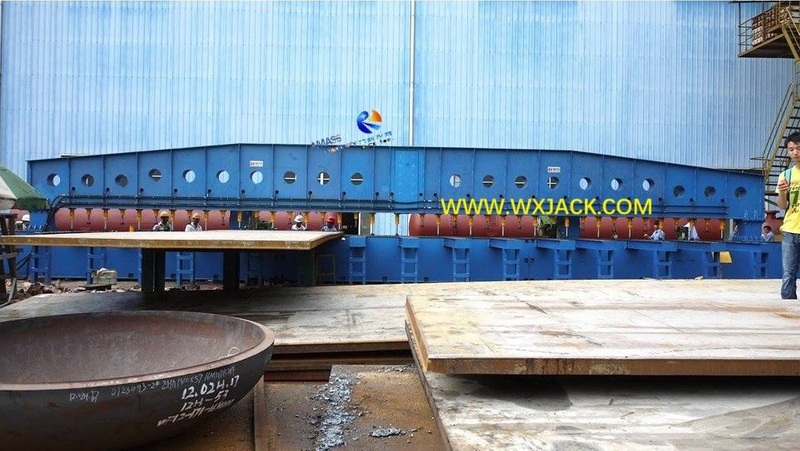

Принимая во внимание заземление приложения этой машины с длинным ходом, прикрепленная первая фотография и ниже ярко отражают его на месте, применяемые функции:

На месте использование Wuxi Jack SXBJ - 18 с длинным штрихом

1) Рабочая среда : Учитывая большой размер и тяжелый вес сырья и готовый продукт портового механизма, а также простой обработку материалов, эта передовая конфигурация крупная фрезеровая машина установлен на открытом воздухе;

2) Обработка материала : на передней части SXBJ-18 существует гидравлическая система автоматической загрузки стальной пластины, которая находится в левой стороне основной рамы машины на фото. Это, естественно, возможно, потому что, как представлено в начале этого раздела продукта, заготовки для SXBJ-18 действительно огромны и тяжелые, что следует подталкивать с помощью автоматических ролковых роликов, а не ручной работы;

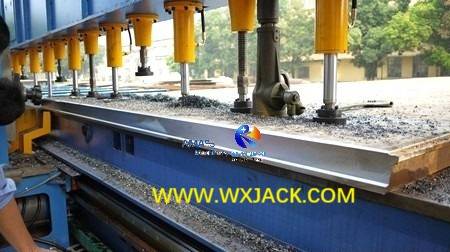

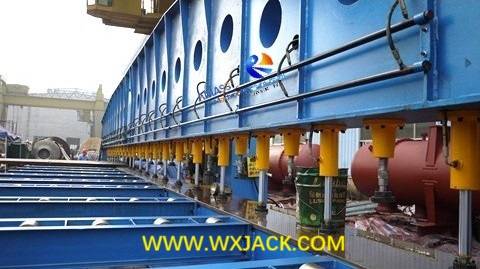

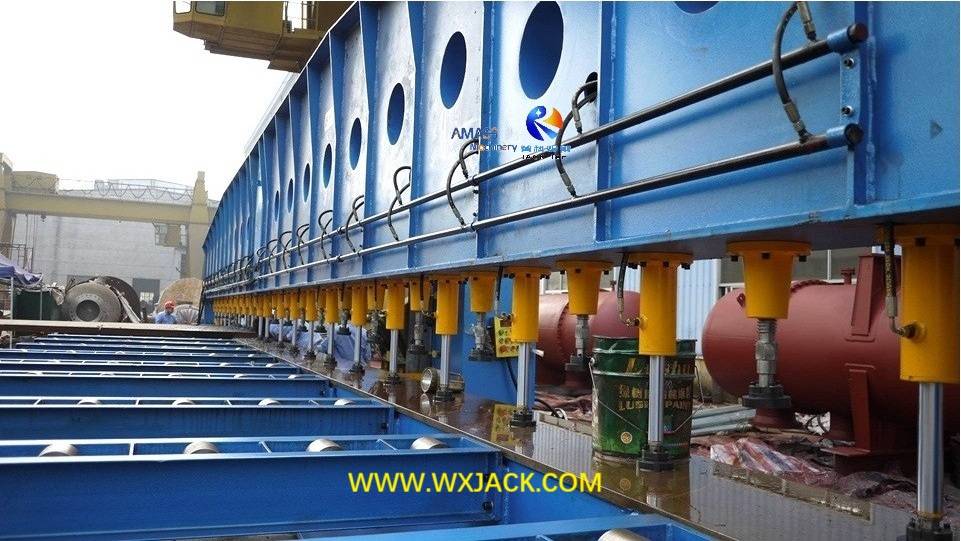

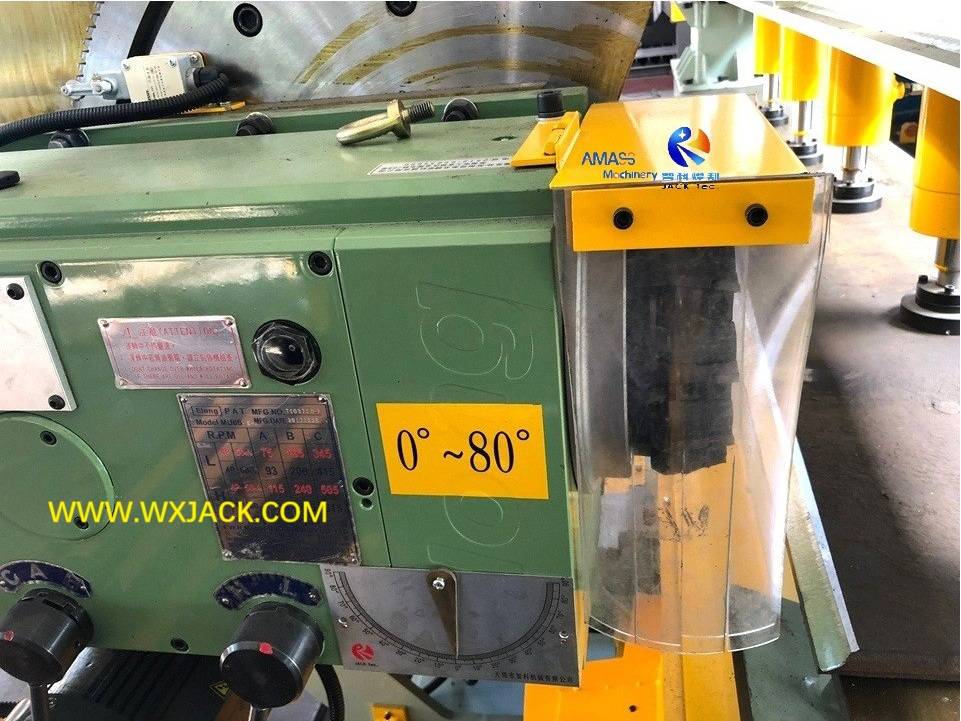

3) Нажатие на материал : во время работы SXBJ-18 ее стальная пластина с большими и тяжелыми заготовками прочно нажимается с помощью массива гидравлических приводных разъемов, установленных в машине, которая показана в правой стороне фото. Специфическое количество этих гидравлических разъемов определяется на основе модели или номинального края фрезерного хода краевой фрезерной машины серии XBJ.

B. Технические спецификации  машины с большим краем с длинным ударом SXBJ-18 :

1. Во время первоначального обсуждения на скостной машине SXBJ-18 Большого края:

Это то, что клиент ожидал от своей производительности:

1) обработка краев для помощи в изготовлении стальных пластин;

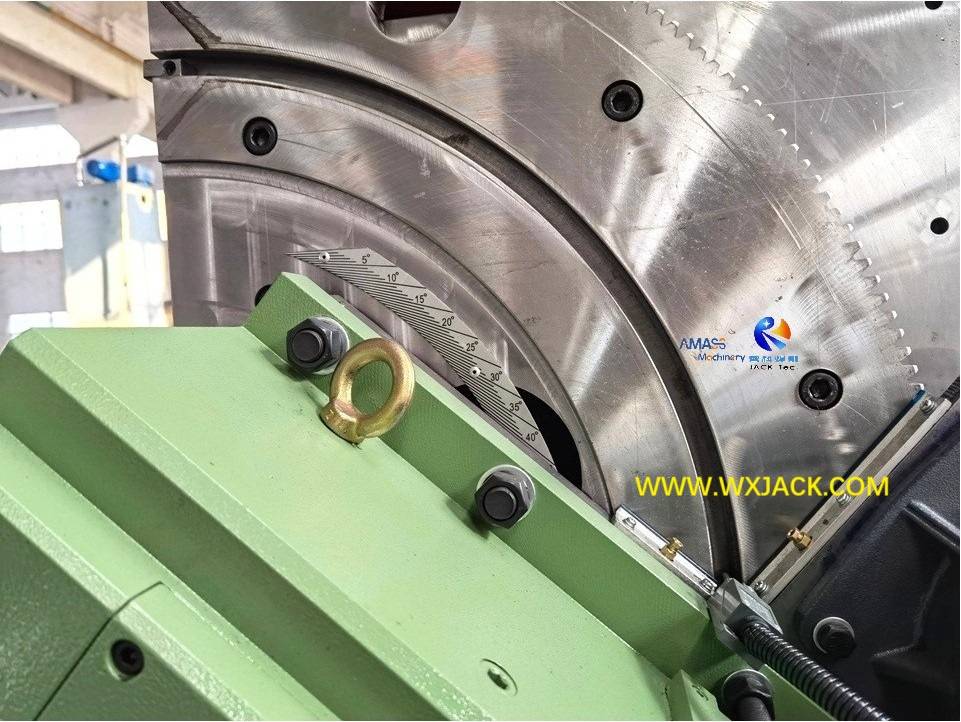

2) Готовый угол V -часы находится в прицеле 25 ° ~ 60 °, тупой до 2,0 мм;

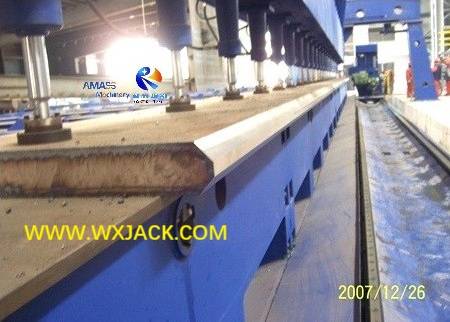

V-чата на краю карбоновой стальной пластины, вырезанная из  машины с большим краем SXBJ-18 : ( Рис.3 )

3) Законченный x Угол часы находится в прицеле 25 ° ~ 60 °, тупой до 2,0 мм;

X Chamfer, произведенный из  SXBJ-18 : ( Рис.4 )

4) Скоростная фаска  F (ширина скоса находится в диапазоне 15-80 мм, тупой до 4,0 мм);

5) Прямо от фрезерованного края должна быть сохранена в пределах допуска ± 0,2 мм , шероховатость законченного скошенного 12,5 £ ra <25;

2. Предоставьте возможность выполнения на прямой краже и расчивания за один проход вдоль хода машинного стола заготовки;

3. Пересекание на коротком конце рабочей части 3000 x 18000 мм должно быть предоставлено в фрезерной машине большого размера;

4. Скорочная машина с большим краем SXBJ-18 должна включать в себя систему автоматического расположения заготовки перед краем, которая относится к кормлению ролика или поперечного конвейера с остановками;

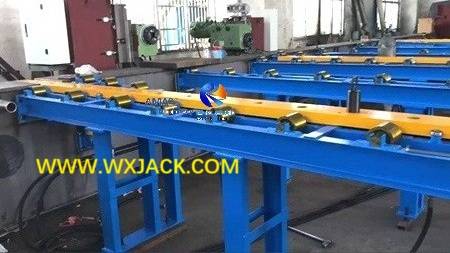

Система автоматического позиционирования гидравлического масляного цилиндра для заготовки в SXBJ-18  ( рис.5 )

5. Механическая основная рамка из фрезерной машины с длинным ходом SXBJ-18 с длинным ходом :

1) Требование к механической рамке этой большой машины - его прочность/ жесткость/ уровни по всей длине;

2) это основа для гарантирования стабильности и последовательности операции с измельчением края тяжелой силы, по всей длине большой машины SXBJ-18;

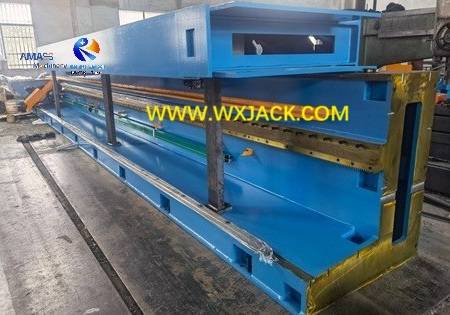

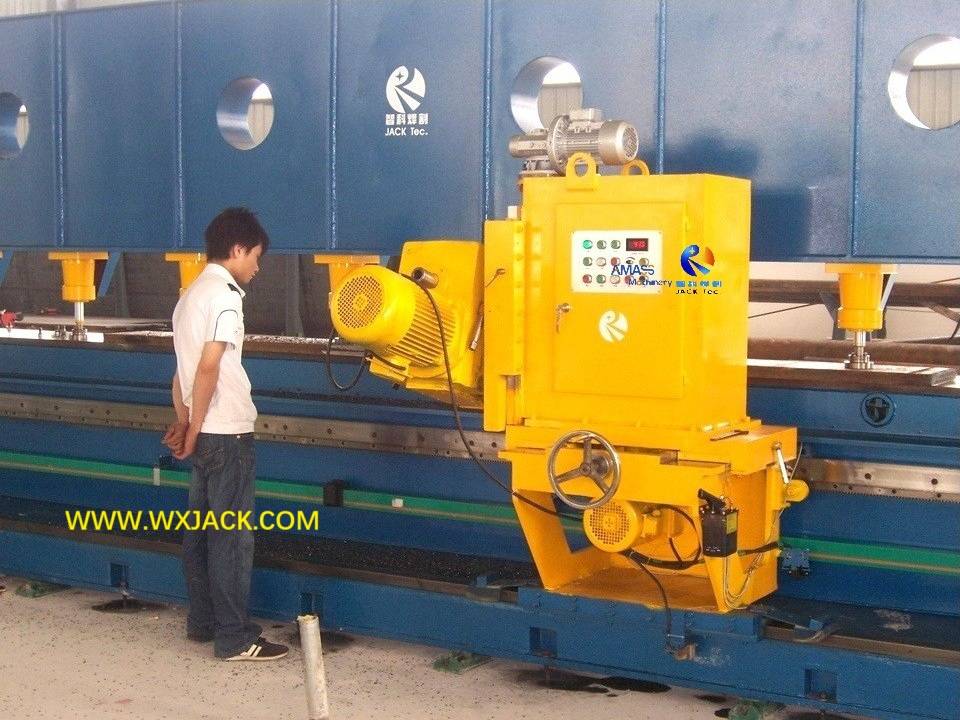

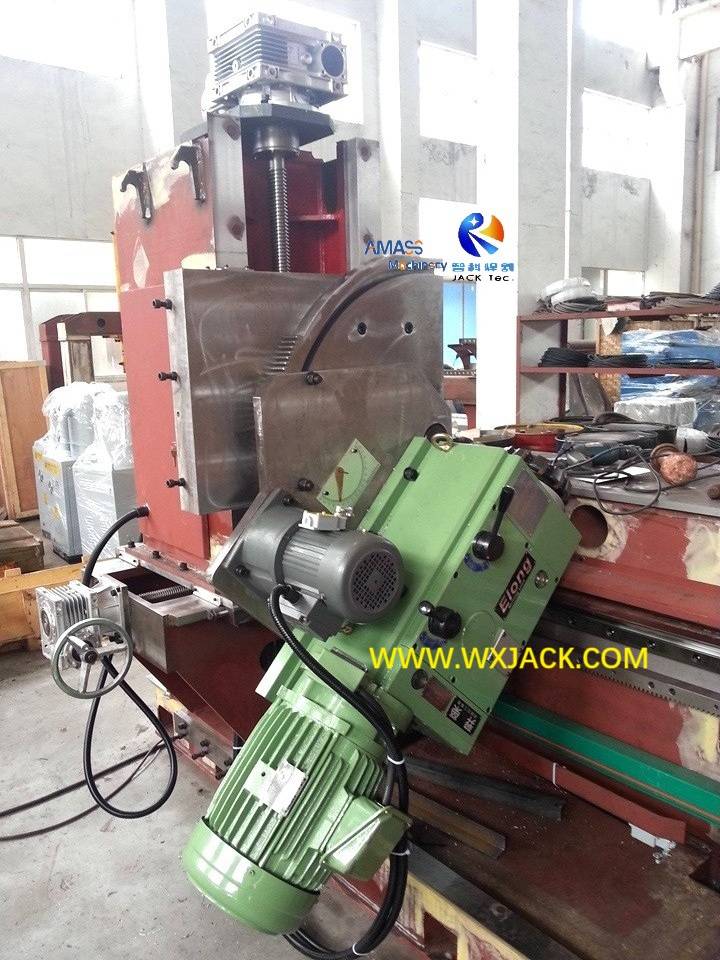

3) Механическое основное тело SXBJ-18 : ( рис.6 )

4) Как можно проверить с приведенной выше фотографии, двойные этапы точные линейные гудеров для руководства по перемещению головки фрезерной головки вместе с его трансмиссионной стойкой собираются на верхнюю/ нижнюю часть и средний уровень механического слоя машины соответственно.

C. Технические параметры SXBJ-18 Port Machinery Цель с длинным штрихом Большой краевой фрезерной машины :
