ZHJ10 Special Made Automatic 3 в 1 IH Beam Сварка

Уникальность и особое использование адаптационной машины ZHJ10 Model 3 в 1 часа.

1) Специальность:  это  индивидуальные модели автоматической  сварной машины серии ZHJ 3 в 1 H , которая модель проектирования/ измерения/ сварки - персонализированная конфигурация, основанная на спросе клиентов;

2) В этом разделе обсуждение не ограничивается каким-либо конкретным размером и моделью, но в качестве общей индукции и анализа на этой подгруппе 3 в 1 вертикальной машине сварщика для луча I.

1. Спрос на клиент на ZHJ10 Интегральная функция специального размера ih

1)  Заготовки машины из изготовления луча ZHJ10 H:

Обычно используемый размер сварного HEAM/ I BEAM/ T BEAM в отрасли стальной конструкции:

A) H Лучаный  веб  -высота: этот размер варьируется от 200 мм ~ 1500 мм (более 50%) или до 1800 мм/ 2000 мм;

б) H Лучшая  ширина фланта : 2 типа прицела: (150 мм ~ 750 мм) / (200 мм ~ 800 мм);

в)  толщина : для вертикального направления веб -сайта он находится в диапазоне 6 мм ~ 32 мм;

                      Для горизонтального направления фланца он находится в диапазоне 6 мм ~ 40 мм;

D) все они сгруппированы в категорию 'Стандартный размер ', которые попадают в диапазон спецификации заготовки PHJ15 ~ 20/ ZHJ15 ~ 20 Модели 3 в 1 протягивание через машину для пучка I;

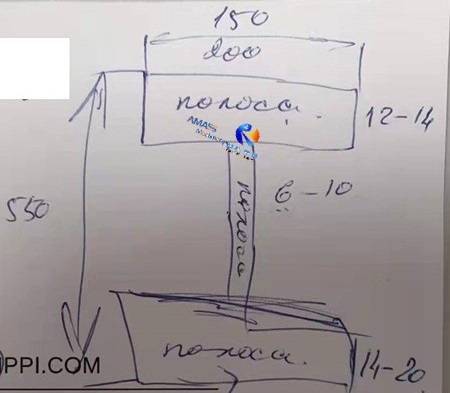

2) Спрос на клиент на лучшем размере H:  с другой стороны, разнообразие в сталелитейной структуре проецирует призывы к получению определенного количества балок H -размера H, как правило, меньшего размера.  С 2021 года Wuxi Jack получил многочисленные случаи такого спроса от зарубежных клиентов, расположенных в России/ Африканских странах, что Beam Ultra Letude H Beam/ I, как ожидается, являются готовыми продуктами от 3 в 1 IH Integral Matcher. Один из примеров, пожалуйста, см. Прикрепленное 2 фото, рисование ручной работы на иллюстрации H Beam Pareep от русского клиента:

Российский спрос клиентов на луче небольшого размера H, который будет произведен из модели ZHJ10 : ( Рис.1 )

3) Общие точки готовых специальных заготовков от 3 -й машины изготовления луча 3 в 1 ч:

Это можно обобщить как:

а) Размер заготовки уменьшается от стандарта до половины или даже одной трети оригинального  вертикального сварщика I Beam :

- Макс. Высота H Beam Web от 550 мм ~ 1000 мм;

- Макс. Толщина фланца и паутины H находится в диапазоне 10 ~ 20 мм, а иногда даже 5 ~ 6 мм, что находится за пределами нижнего предела пилы (погруженная дуговая сварка);

б) Режим сварки: Соответственно, эти изменения в размере заготовки приносят вызов в режиме сварки пилы и конструкции на ZHJ и PHJ Series 3 в 1 I Machine: в отличие от обычного режима сварки пилы, здесь, в этой модели небольшого размера ZHJ10, применяется ₂ сварка CO

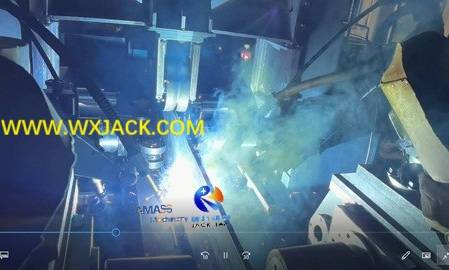

Сварка Co ₂ GMAW  в Wuxi Jack Zhj10 Модель  3 в 1 -часовой сварочной машине: ( Рис.2 )

2.  Wuxi Jack Special Size ZHJ10 модели интегральная функция IH Beam Сварка:

1) Конструкция машины:  снижение заготовки H Луча H не равно равномерно снижению масштаба в этих механизмах. Одной . из проблем является возможность выпрямления , чтобы быть пересмотренным. Как мы знаем, в стандартном размере PHJ и ZHJ протягивают I Beam Beamer 3 в машине 1, существует правило большого пальца, которое дает эмпирические данные о взаимосвязи между шириной и толщиной фланца, которые могут быть выпрямлены. Для получения подробной информации, пожалуйста, проверьте раздел продукта ZHJ15 модели интегральной пилы H Beam Swing Machine ; Для заготовки специального размера это условие напряжения необходимо рассчитать/ проанализировано/ подтверждено снова. Ниже приведена дата предложения, которую мы даем на основе этой (для прочности на растяжение σb≈ 400 МПа):

2) Механический базовый  слой интегральной функции IH Beam Сварка , которая является рабочим столом для центральной рабочей области машины, следует поддерживать как же, независимо от того, насколько мал размер заготовки, поскольку рабочие ячейки сборки/ сварки/ выпрямления должны иметь достаточную степень адаптации. Пожалуйста, проверьте прикрепленную 3 ^-й фото, в этом отношении нет разницы между небольшим и стандартным размером 3 за 1 ч.

3) , с другой стороны, механический  верхний гантри машины 3 в 1, который обслуживает высоту заготовки, должен быть соответствующим образом отрегулирован, как и в случае, показанном на прикрепленной 4 ^-й фотографии, очевидно короче, чем у стандартной машины для изготовления луча модели H ; И учитывая узкую ширину фланца заготовки, иногда в небольшом размере 3 в 1 вертикальной машине для луча I, основной нажимающий ролик , который имеет основную цель - удерживать заготовку во время работы, имел более узкий обод соответственно;

4) Структура и рабочее принципиальное значение небольшого размера пилы H Лучовая сварка сварка должна быть одинаковой, так как он является краеугольным камнем для этой машины:

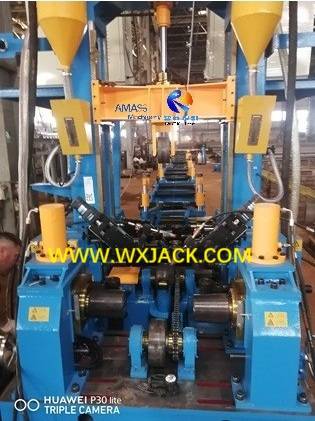

Вид спереди на основной раме на Wuxi Jack Zhj10, на русском заводе клиентов: верхняя гантри, механическое базовое ложе и центральная рабочая зона интегральной сборки/ сварки/ выпрямления: ( Рис.3 )

5) Подводя итог, на прикрепленной 5 ^-й фотографии показан набор портной модели ZHJ10 Model 3 в 1 I I BEAM Узел сварного шва. Мы видим, что основной нажимающий ролик в этой машине уже, чем стандартные;

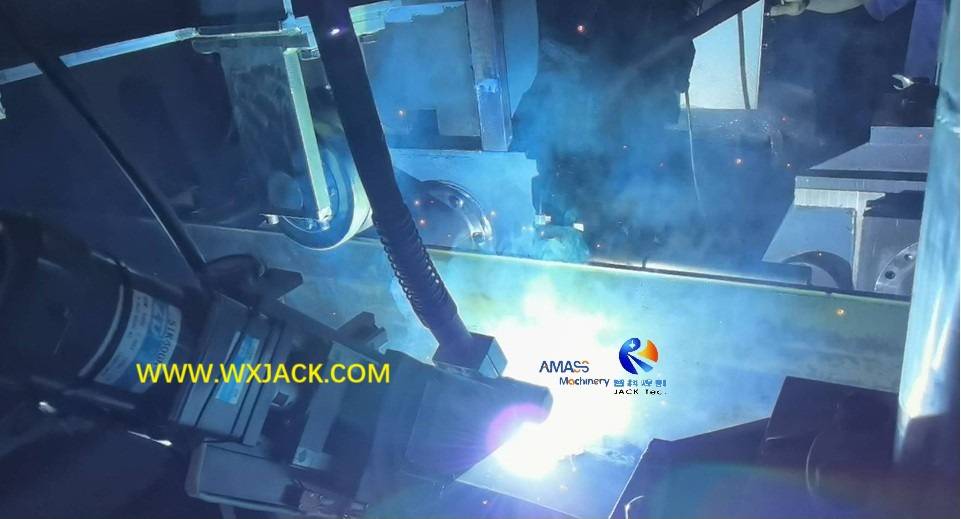

6) На прикрепленной 6 ^-й фотографии показана табличка с одним набором модели Wuxi Jack Zhj10 модели специального размера H, который мы произвели и экспортировали в Россию в июле 2021 года. Пожалуйста, проверьте прикрепленное видео, на CO ₂ MIG/ Mag Weling в этой машине, которая используется для сварочной рабочей падения толщиной 5 ~ 6 мм.

3. Технические параметры специального размера машины из изготовления луча ZHJ10 H:
