JF16 Листовая металлическая стальная пластина для выпрямления шва для выпрямления шва

A.  Использование и применение машины для выпрямления шва для сварки стальной пластины JF16 :

1.  Функция машины для выпрямления стальной пластины JF16 :

Очень нишевый продукт: просто судя по его длинному и сложному имени, мы знаем, что эта машина очень ниша и сфокусирована. На рынке нет существующей  машины . Он специально разработан Wuxi Jack для Customer, который имеет 2 специальные функции:

1) Выпрямление на прикладном сварке: следующие стальные пластины, которые будут соединены в MP Model Steel Plate Plate Maint Machine , эта специальная машина предназначена для выравнивания и выравнивания на шва для соединений на швах на подставных пластинах;

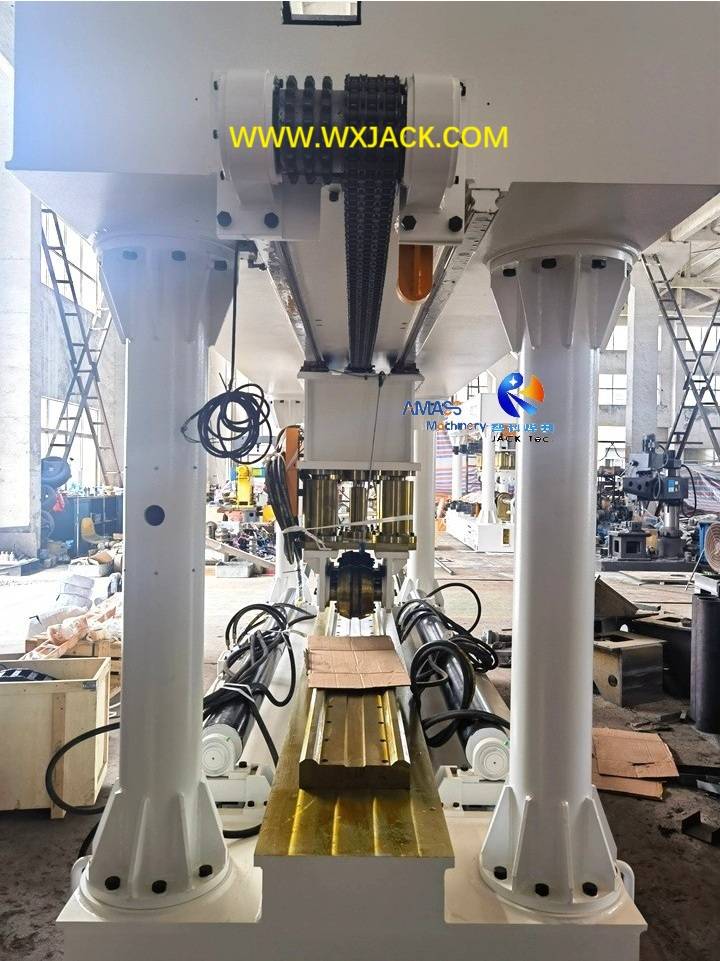

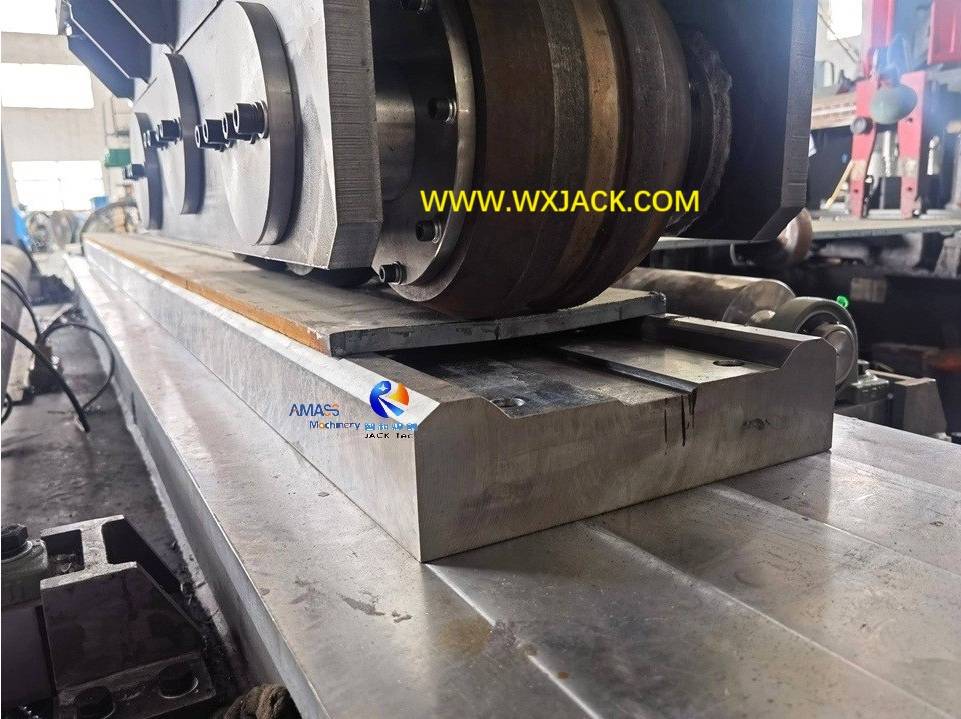

Нажатие сглаживания на прикладном сварке Стальной пластины с помощью модельной машины WUSI JAMP16 : ( Рис.1 )

2)  Площшая пластина: 2 ^{-летняя} часто применяемая функция этой машины - высокоэффективно сглаживание на листовых металлических пластинах, поддерживая плоскостность пластины перед использованием;

2. Применимые заготовки JF16 :

Макс. Технические характеристики соединительной пластины, применимые для этой машины:

1) Макс. Ширина соединительного листового металла: 3200 мм;

2) Макс. Толщина соединительного листового металла: 16 мм;

3) Макс. Длина соединенного листового металла: 32 м;

4)  Материал соединительного листового металла: углеродная сталь/ 16 млн/ другие распространенные используемые материалы;

3. Применение машины для выпрямления шва для выпрямления шва JF16 :

1) Это нишевый продукт, набор портной машины, применяемая в индустрии машиностроения судостроения. Заказчик этого набора машины JF16 является листинной компанией в китайском Гуанчжоу, как часть механизма судостроения и производственной линии;

2)  Wuxi Jack принимает субподрядную связь при предоставлении этой машины модели JF16 , а также машины для выпрямления жесткости  модели J16 для клиента;

3)  Конечный пользователь - известная китайская группа судостроения, базирующаяся в Шанхае;

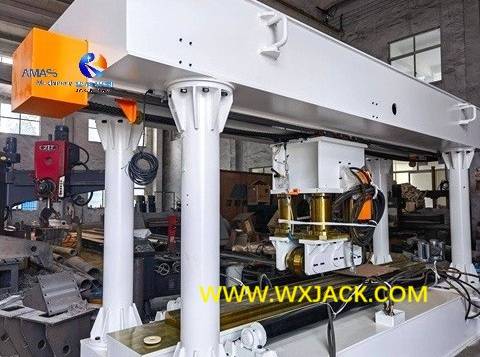

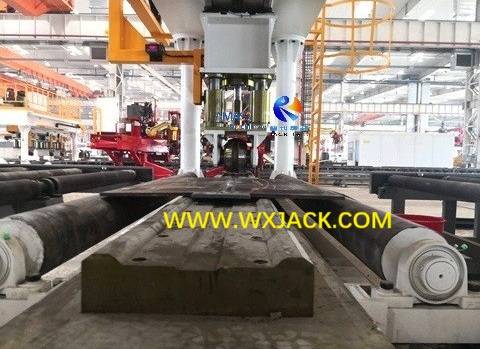

4)  Сделайте поставку на машине для выпрямления листового металла Wuxi Jack16 и машины для выпрямления жесткой пластины J16 : ( Рис.2 )

B. Структура и принцип работы машины для выпрямления стальной пластины сварки JF16 :

1.  Структура и основные единицы стальной стальной пластинкой.

Эта специальная машина имеет структуру стационарной рамки коробки, с центральным рабочим блоком, установленным между ними. Его основные единицы включают :

1)  механическая сплошная базовая рама;

2)  плесень для выпрямления нижней части;

3)  4 части вертикальной колонны, удерживаемой платформой и служат машинным скелетом;

4)  набор верхней, установленной вниз по актерскому роликовому ролику;

5)  механизм выпрямления вниз вниз вниз по горизонтальному движению;

6)  входные и выходные конвейеры двигателя;

7)  Система электрического управления;

8) гидравлическая система;

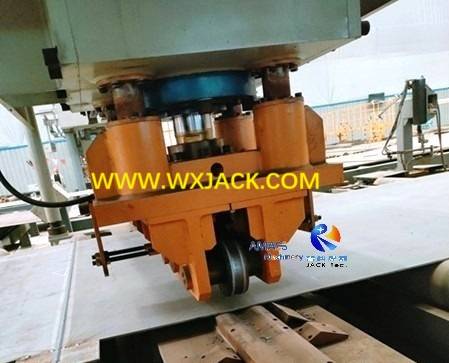

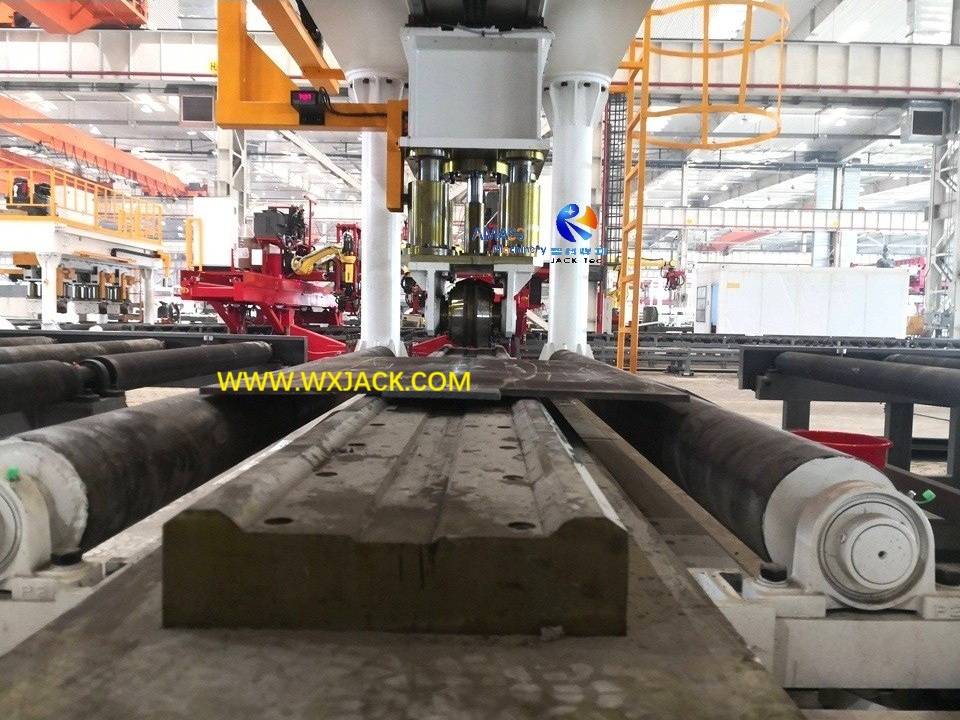

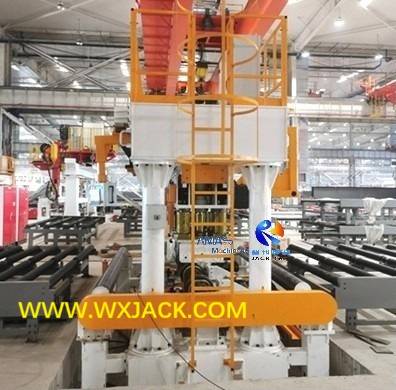

Просмотр рабочего сайта клиента на Model Machine Wuxi Jack16 на объекте клиента: ( Рис.3 )

2. Рабочий принцип JF16 Butt Sward Sew Steel Plate Plate Sheet Metale Machine:

1)  Режим работы: эта машина работает в форме прохождения заготовки, а рабочая единица остается неподвижным;

2) Рабочая скорость: Итак, отправка скорости заготовки вперед равна выпрямению рабочей скорости. Здесь, в этой модельной машине JF16, она зафиксирована 6000 мм/мин. Конечно, мы можем сделать рабочую скорость регулируемой, если клиент нуждается;

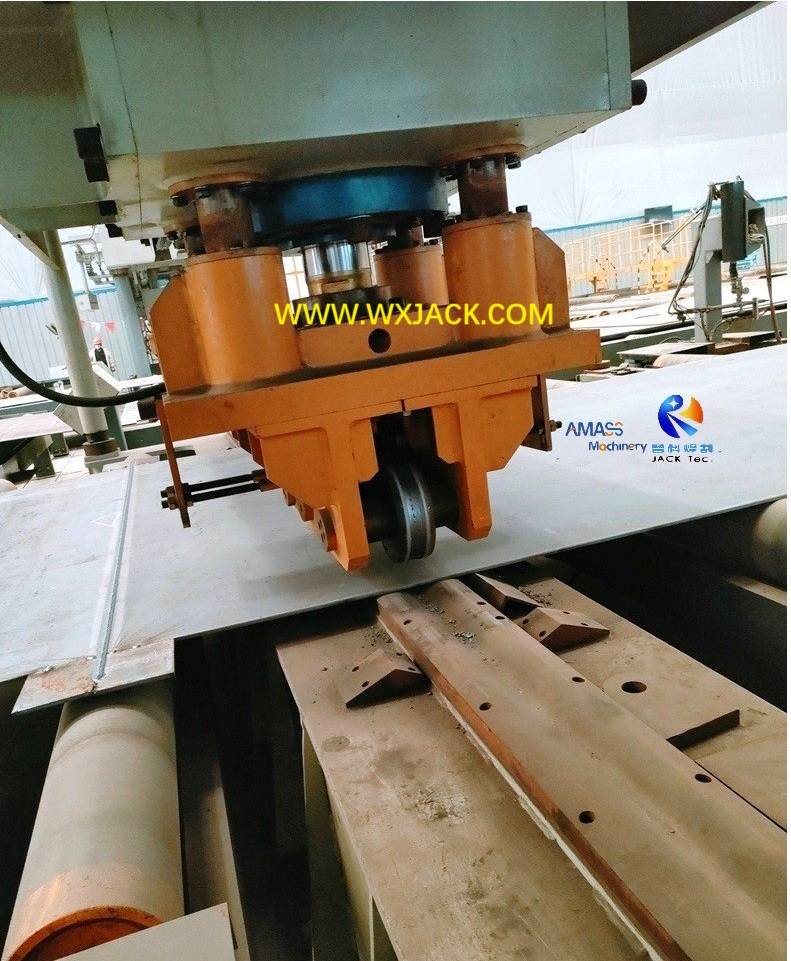

3)  Выравнивающий момент модельной машины Wuxi Jack JF16 на стальной пластине, работая на объекте клиента: ( Рис.4 )

C. Механическая система и основные рабочие единицы в JF16 Butt Sward Sew Steel Plate Plate Sheet Metale Machine:

1.  Механический основной корпус JF16 Butt Sward Sheed Sheet Metale Steel Plate Machine:

1)  Механическая основная рамка модельной машины JF16 представляет собой интегральный корпус контура коробки, который зафиксирован в пол мастерской с якорными болтами;

2)  Механическое основное тело - сварка. Его жесткость и сила тщательно рассчитываются и подтверждаются командой Wuxi Jack Engineering, на этапе проектирования;

3)  Все основные детали и сборки ослаблены после сварки с термической обработкой, обеспечивая надежный длительный срок службы модельной машины JF16;

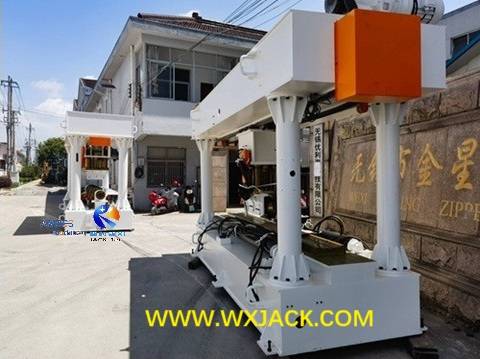

4)  Механический основной корпус Wuxi Jack JF16 Модельная машина: ( Рис.5 )

2.  Установка для выпрямления стальной пластинкой стальной пластинкой для выпрямления шва:

1) Цель сварочного шва: есть верхняя часть выпрямления вниз вниз, который перемещается по боковому моторному приводу, чтобы правильно нацелиться на сварку сварки;

2)  Управление безопасности: боковое движение устройства выпрямления контролируется с помощью электрического предельного переключателя, а также жесткие остановки резинового материала. Таким образом, безопасность в этой модельной машине JF16 может быть полностью гарантирована все время;

3)  нажатие подшипника выпрямления имеет достаточную возможность субъекта и разумную схему смазки;

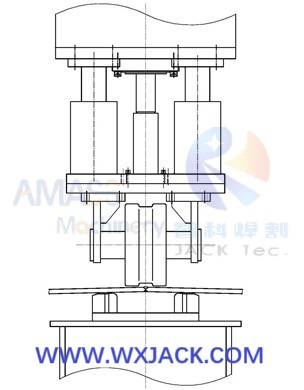

4)  Схема проектирования устройства выпрямления Wuxi Jack JF16 Модельная машина: ( Рис.6 )

5) Боковое движение выпрямляющего верхнего и нижнего барана приводится в движение моторным восстановлением, передается цепью и звездочкой, руководствуясь с точными линейными гидерами с тяжелой и удовлетворительной и удовлетворительной субъектной способностью:

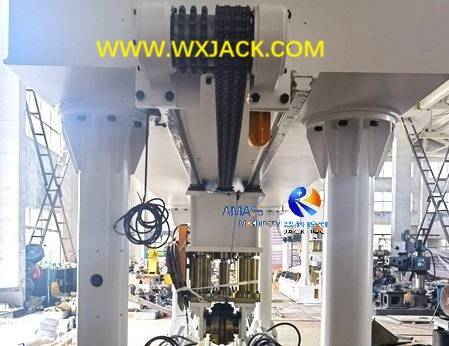

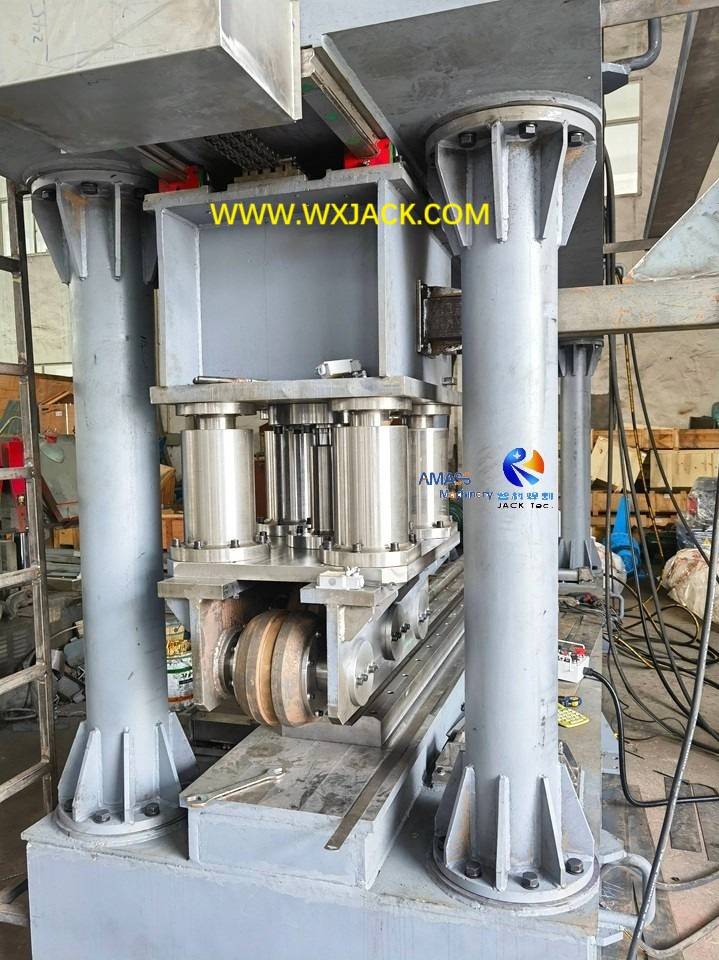

Привод / трансмиссия / руководство на блоке выпрямления в Wuxi Jack JF16 Стальная пластина Листовая листовая металлическая металлическая сварная сварная машина: ( Рис.7 )

6)  Выпрямляющий ролик - это 'Soul ' во всех типах стальной конструкции. Машина для выпрямления луча; Или или угловая стальная машина, и т. Д. В этой модельной машине JF16 она также изготовлена ​​из твердого сплава, которые закалены и гасили поверхность, избегая дефектов, таких как трещина, убедившись в стабильности и долгое время использования жизни.

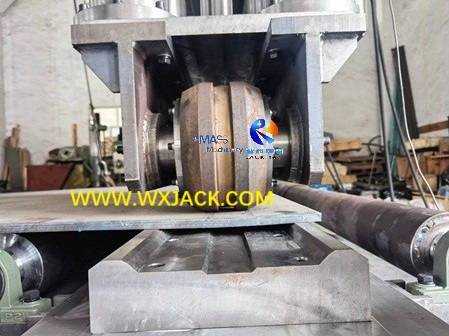

Выпрямление роликов в модели Wuxi Jack JF16 : ( Рис.8 )

D. Гидравлическая система JF16 Стальной пластинки.

1.  Роль / состав / хорошие точки гидравлической системы в машине выпрямления стальной пластины JF16 :

1)  Роль: Гидравлическая система придает силу при движении понижающего ролика вниз во время операции выпрямления, надежного источника энергии;

2) Композиция: Гидравлическая система в основном включает в себя масляный цилиндр и насосную станцию. Масляный цилиндр является большим типом высокого давления;

3)  с сильными точками тяжелой движущей силы/ плотной герметизации/ без утечки даже при длительном использовании. Существует встроенная двунаправленная логика блокировки, гарантируя достаточную силу подталкивания и самосвязанные характеристики;

2. Технические особенности гидравлической системы в стальной пластинке JF16 Стальная пластина для выпрямления шва:

1) Выпрямление действий управляется гидравлическими клапанами. Его ход вниз может быть отрегулирован для точного управления;

2)  Управление громкостью применяется с датчиком смещения, тестирует фактическое вертикальное положение выпрямляющего ролика и отображается в цифровой форме;

3)  Отдельная насосная станция принята в гидравлической системе машины. Все клапаны имеют отдельную сборку для легкого и точного управления;

4) Механизм защиты в гидравлической системе:

а)   вся гидравлическая система обладает способностью защиты от перегрузки;

б)  его насосная станция имеет нефтяную кормление в двойной цепи и выходе в двойную цепь;

в)  масляный бак имеет верхний и нижний уровень, обнаруживающие элементы;

D)  Масляные резервуары имеют единицу обнаружения/ нагрева/ охлаждения температуры масла, а также защита от перегрузки;

Рабочее условие Wuxi Jack JF16 Модельная машина на объекте клиента: ( Рис.9 )

E.  Технические параметры jf16 листовой металлической сварки сварки стальной пластины стальной машины:
