Специальный дизайн CNC-CG2700 Small Cnc плазма плазма

A.  Использование и функция CNC-CG2700 GANTRY MOVIENT MALT PLASMA FLAME FLAME MACHIN

1. Задача: Это набор довольно специальных компактных размеров плазменной плазменной машины с ЧПУ , для выполнения резки формы на металлической пластине с помощью:

1) Резка кислородного пламени на пламени на пластине из углеродистой стали, толщина до 150 мм;

2)  Подводная плазма резка на углеродной стали/ неплозной металлической/ сплавной стальной пластине, толщина до 32 мм;

3)  его специальность и вызов производителя машины заключается в одновременном использовании как сухого типа, так и термического резки подводного типа, интегрированного в тот же набор режущих машин;

2. Конфигурация и основные спецификации CNC-CG2700 Маленького ЧПУ кислородного топливного топлива плазменной машины:

1)  Ширина резки: макс. Ширина механической гантри составляет 2700 мм . Соответственно, самая большая ширина металлических пластин для резки составляет 1900 мм;

2)  Длина резания: длина движущихся гантривых рельсов ( 24 кг/м ) составляет 8000 мм . Соответственно, самая большая длина металлических пластин для резки составляет 6000 мм;

3) Количество режущего факела: машина имеет один кусок плазмы и 1 кусочки фаркетов для оксидного топлива. Учитывая небольшую ширину горизонтальной балки GANTRY, существует только 1 кусок моторизованной перемещаемой каретки, устанавливая 2 резки факела вместе:

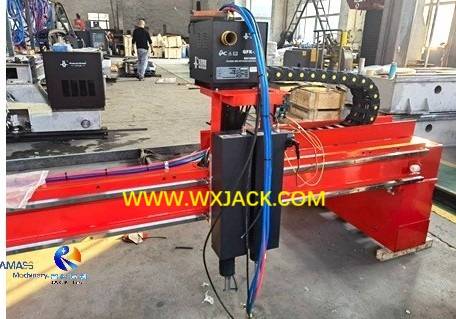

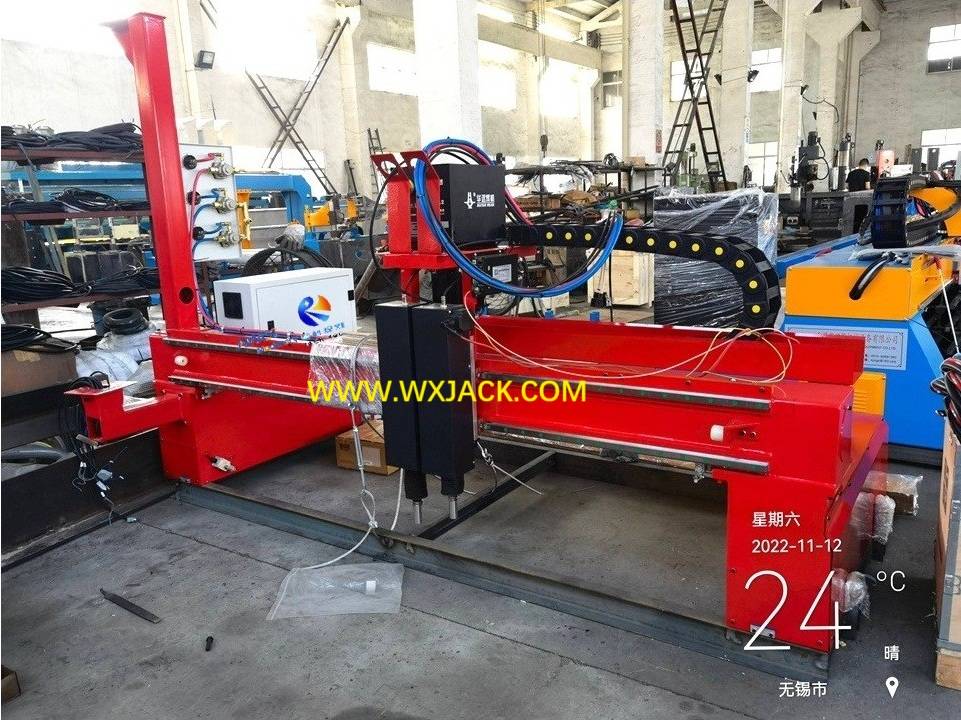

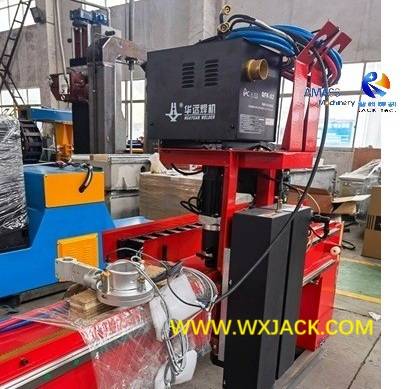

Вид спереди на режущей факельной карете CNC-CG2700 Модельной машины: ( Рис.1 )

4) в этой маленькой режущей машине нет факелов с разрезами ;

3 . ​ ​​

1)  Структура: Механическая основная гантри имеет ∏ формы (инвертированная U) структура, с компактной структурой и хорошей формой. Интегральное основное тело сбавает стресс после сварки;

2) Двойной диск: учитывая требования клиента о стабильности/ гладкости/ точности работы резки, хотя это машина небольшого размера, движение его механической рамы все еще остается с двойным приводом. Другими словами, есть в этой компактной машине 3 группы сервоприводов :

а) 1 группа для приводящей режущей эчики факела вдоль поперечного горизонтального пучка - x оси;

б) Основная рама для вождения машины вдоль продольной режущей рельсовой оси;

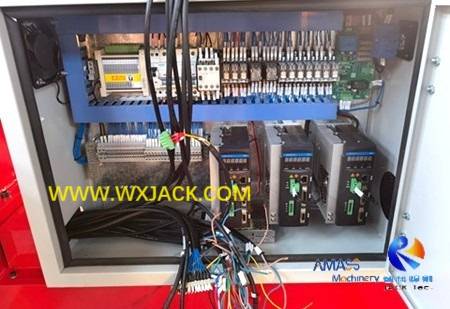

3) 3 куска Adtech Servo Driver , , которые приводят к 3 наборам сервопривода 750 Вт во время операции резки управления ЧПУ: ( Рис.2 )

B. Система резки плазмы CNC-CG2700 Маленькая машина плазма плазмы с ЧПУ:

1.   Плазменный источник питания небольшой машины плазменной плазки плазменной плазки:

Основные единицы: источник питания плазмы состоит из:

1)  Китайский бренд Huayuan Model LG-200HA;

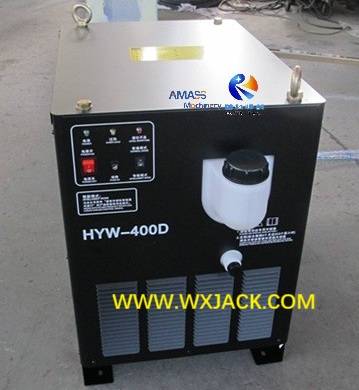

2)  оснащен HYW-400D охлаждающим блоком;

3)  длина 1,5 м гипертрим MAX200 Режущий факел;

A) Охлаждающий  блок HYW-400D , оснащенный моделью CNC-CG2700 модели плазмы Пламя Пламени Пламени СПП .

б)  Маленький и легкий веса LH - 200 Га .

2. Режущая факельная экипажа в CNC-CG2700 Маленькая Плаз-плазменная пластинчатая пластина:

1) 1 кусок фонарика для окисления кислорода и 1 кусок плазменной режущей факела имеет тот же набор движущейся каретки, который установлен на передней горизонтальной луче механического порта;

2) переключение между резкой пламени и резкой плазмой управляется с помощью управляющего переключателя, на рабочей панели или станции управления ЧПУ машины;

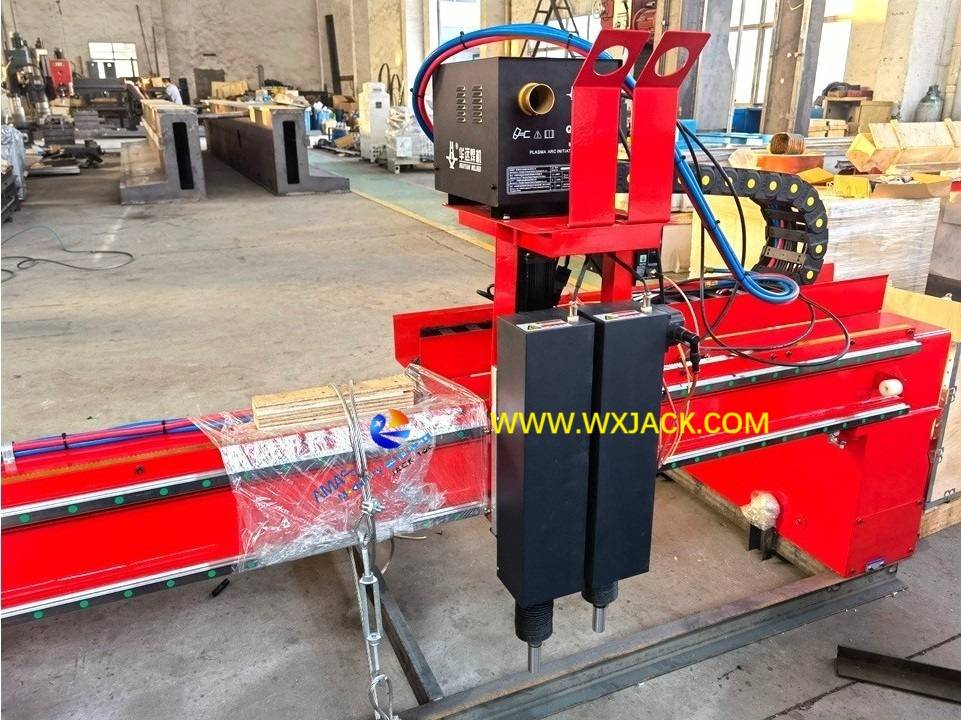

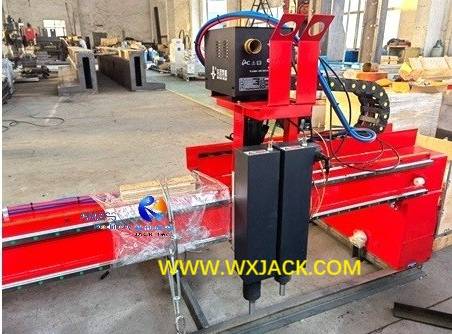

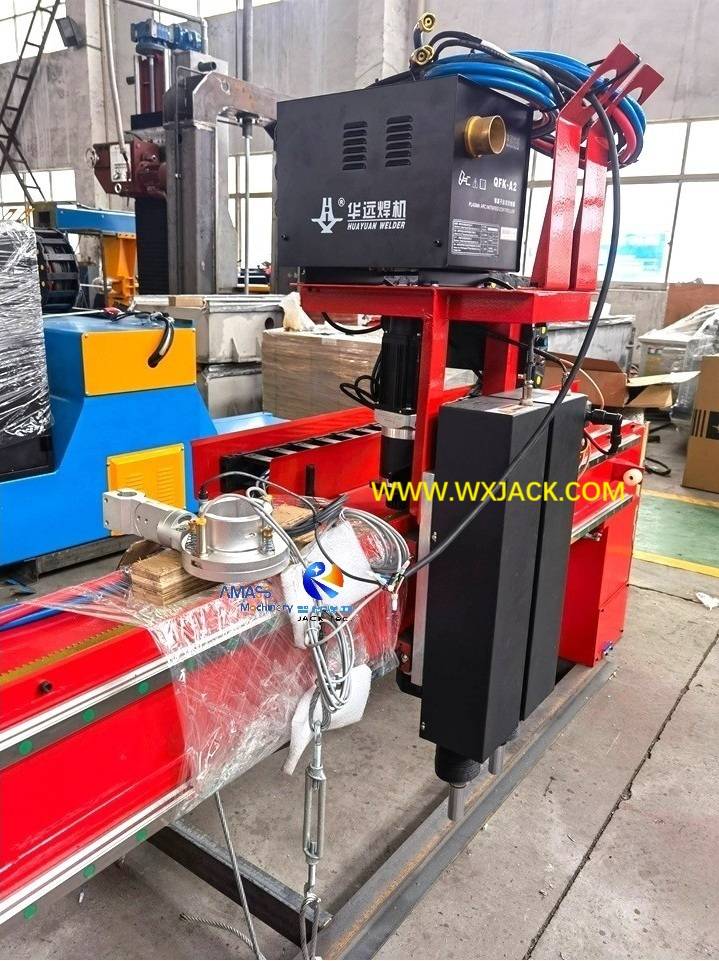

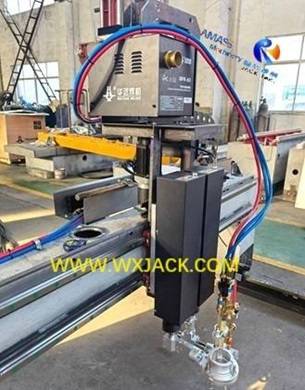

3) Пламя и плазменные факелы, а также интегрированная движущаяся каретка модельной машины CNC-CG2700 : ( Рис.5 )

4) Для получения удовлетворительной  подводной плазменной резки плазмы вверх и вниз вертикальный ход режущих факелов должен быть выше 150 мм . Это с целью избежать столкновения между режущими факелами и пластинами, отводившимися водой, окружающими подводную платформу для резки;

3 . ​ ​

1)  Факел для резки кислородного пламени оснащен автоматическим зажиганием и контроллером высоты высоты факела типа емкости;

2) Факел плазмы оборудована режущим контроллером высоты вырезания типа дуговой напряжения и блок против Collision;

3) Технология резания плазмы: энергоснабжение в плазме используется с помощью технологии IGBT Inverter, которая обладает высокой надежностью и эффективностью для резки плазменной пластины. Это легкий вес;

4)  Функция предварительно установочного тока: беспроблемный (или называемый непрерывным) регулируемый ток резки, подходит для резки различных заготовки толщины. Чтобы обеспечить качество резки и сэкономить энергию, нарезается низкий ток для разрезания тонкой пластины, а высокий ток наносится на разрезание толстой пластины.

C.  Другие основные единицы машины CNC-CG2700 Маленького ЧПУ кислородного топлива плазмы:

1.  Электрическая система управления CNC-CG2700 Маленькой машины плазки плазки плазки:

1)  Станция управления ЧПУ -это китайская модель бренда Fanglin Model F2300B , которая управляет компиляцией программы рабочей логики/ резки, входной и выходной/ резки управления операциями (скорость резки, пирс, резание линии внедрения и т. Д.) машины;

2)  Рабочая панель , станция управления ЧПУ, консоль управления режущим контроллером высоты горелки в стиле дуги в интегральную рабочую станцию;

3)  Кроме того, у машины есть удаленная эксплуатационная кулон . Это для удобства оператора, стоящего на любом положении на определенном расстоянии от точки резки плазмы, во время подводной плазменной резки;

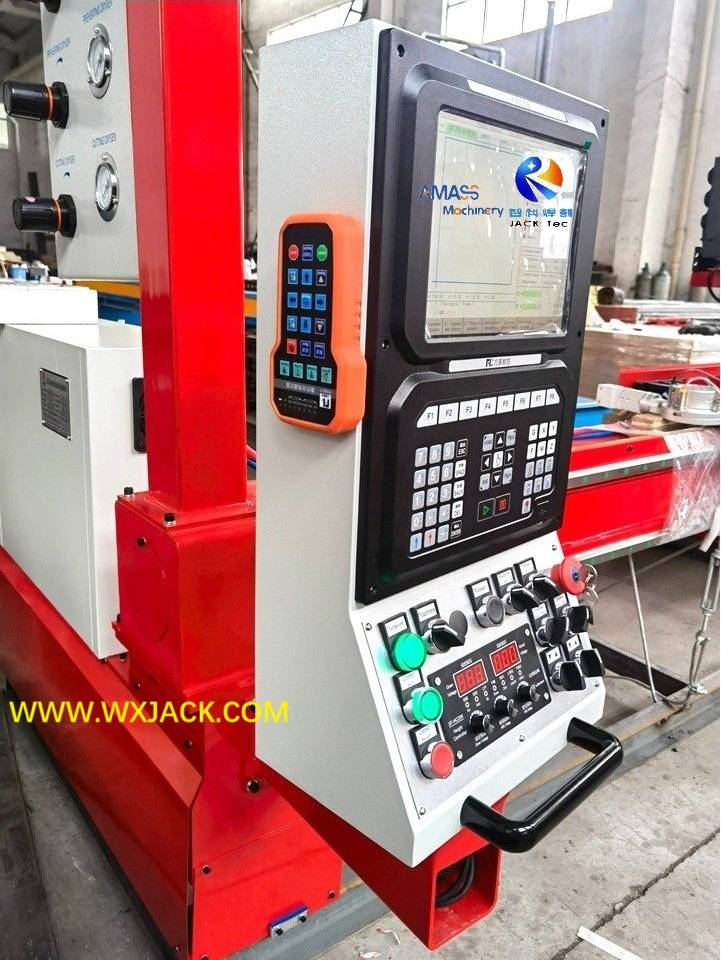

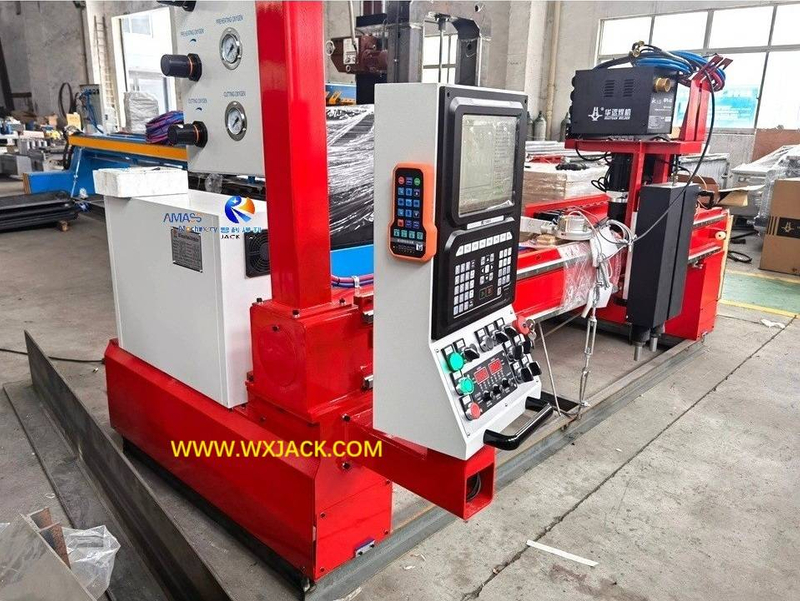

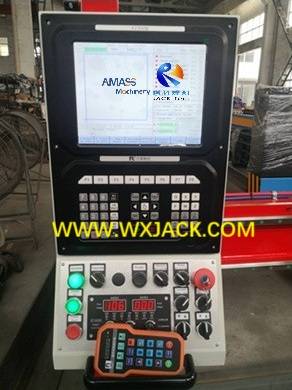

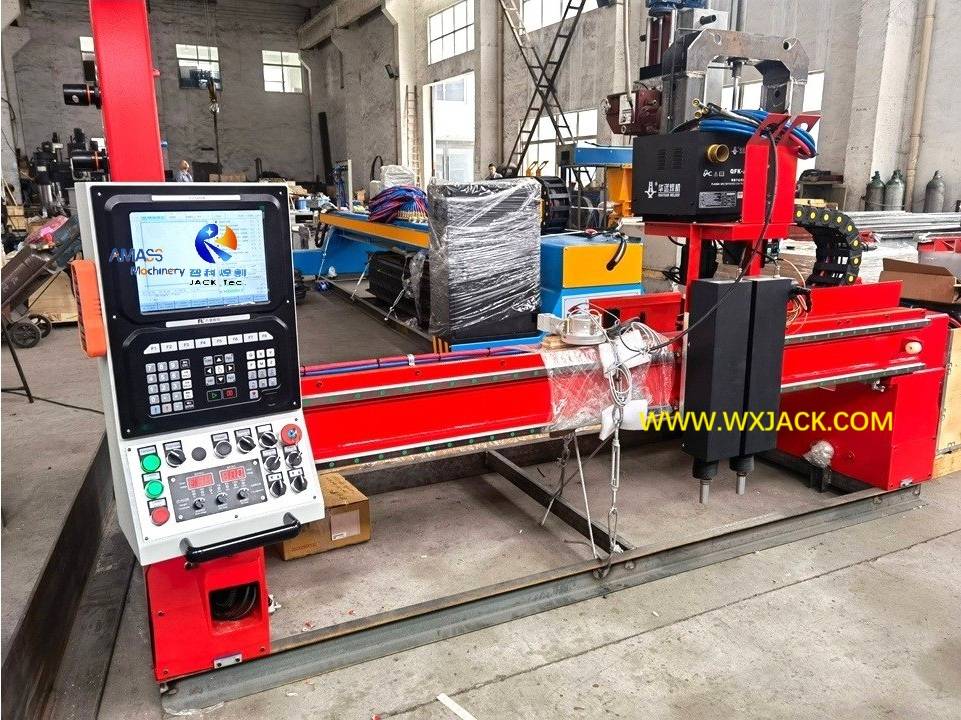

4)  Интегрированная рабочая зона и удаленная кулон Wuxi Jack CNC-CG2700 Модельная машина: ( Рис.6 )

2. Руководство и передача экипажа режущей факела с ЧПУ в машине резки плазки плазмы с ЧПУ:

1) Движение режущего факела вдоль поперечной оси x руководствуется точным линейным гидером и передается стойкой;

2)  Движение вдоль продольной оси Y руководствуется с параллельными тяжелыми рельсами;

3) Руководство по режущим факелам с ЧПУ в модельной машине CNC-CG2700 : ( Рис.7 )

3. Режущий  фонарный подъемник небольшого плазменного пламени пламени с ЧПУ

1)  Система повышения с ЧПУ -режущей факела состоит из : двигателя переменного тока, высокого точного редуктора и свинцового винта;

2)  Обеспечение качества: эта единица подъемника факела расположена с линейным направлением, ведущая факела, поднимающаяся вверх и вниз по вертикальному направлению в вертикальном положении, обеспечивая превосходное/ стабильное и контролируемое качество резки от машины;

3)  Есть электрические ограниченные переключатели , на обоих концах достоверного хода вверх и вниз от резки факела и покрыты пылевидным крышкой снаружи для эффективной защиты;

4)  Вся единица режущего подъема факела имеет рациональную конструкцию, гладкую и не заливную высоту и высокую точность;

4. Программное обеспечение для программирования и гнездования в машине резки плазменного топлива с ЧПУ:

1) Программные модули: все машины для резки плазменных плазменных пластических пластинников Wuxi Gack поставляется с программным обеспечением FastCAM и Fastnest , для программирования и гнездования на программах резки;

2) Как использовать программное обеспечение: программное обеспечение обычно запускается на компьютере/ ноутбуке перед операцией резки, быстро генерирует программу резки. Затем программа резки, которая должна быть скопирована в контроллер ЧПУ машины, вместо использования программного программного обеспечения и гнездования на сайте во время работы резки на машине. Это может значительно сэкономить время цикла машины и соответственно повысить производительность;

3) Наиболее важным преимуществом программного обеспечения для гнезда является то, что оно может заранее разрабатывать и моделировать расположение резки на металлической пластине, которая может сэкономить время программирования и повышение использования металлической стальной пластины, в наибольшей степени устраняют отходы. В этом смысле это очень полезно для получения высокоэффективной работы пламени и резки плазмы:

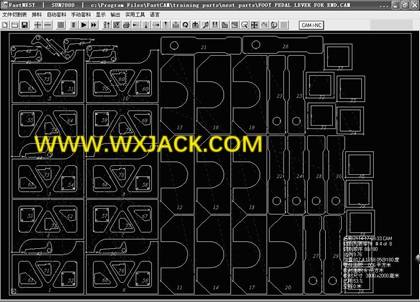

4) Рабочий интерфейс FastCam и Fastnest Software: ( Рис.8 )

D. Технические параметры CNC-CG2700 Маленькой машины с плазменной плазкой плазмы с ЧПУ:
