RH-1000 Crinting Machine для судостроения

A. Применение машины RH800 к RH1000 Crounding Crounding Machine:

1. Модели: Прикрепленные изображения показывают основную рамку Wuxi Jack Standard Model Model Model Edge Edge Crounding and Deburring Machine . Это самый большой объем продаж обычной машины серии RH на маленькой тарелке. В практическом применении Wuxi Jack имеет еще одну очень популярную небольшую модель RH800 для клиента, которая обрабатывает на табличке Макса. Ширина 800 мм;

2. Структура: по сравнению с RH1500 -RH3000 . Большие модели машины на краю округления, RH1000 и меньшие малые модели RH800  имеют открытую структуру , а не закрытую раму механическому корпусу. Причина этого объясняется ниже. Такая структура является компактной и удобной для транспортировки/ установки и перемещения:

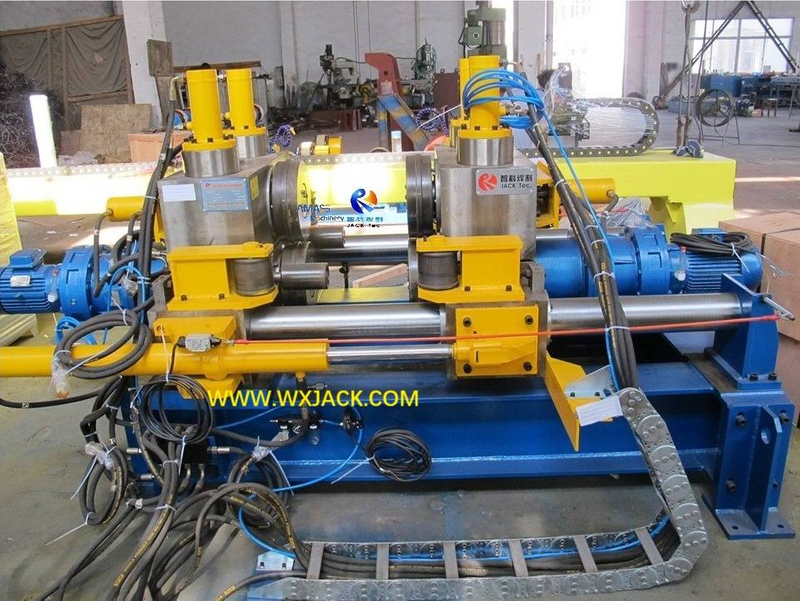

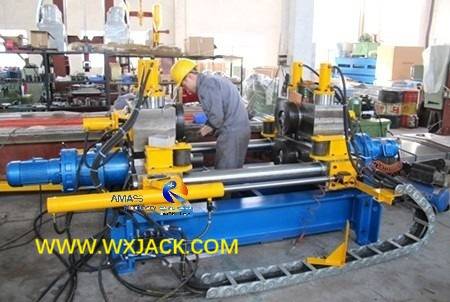

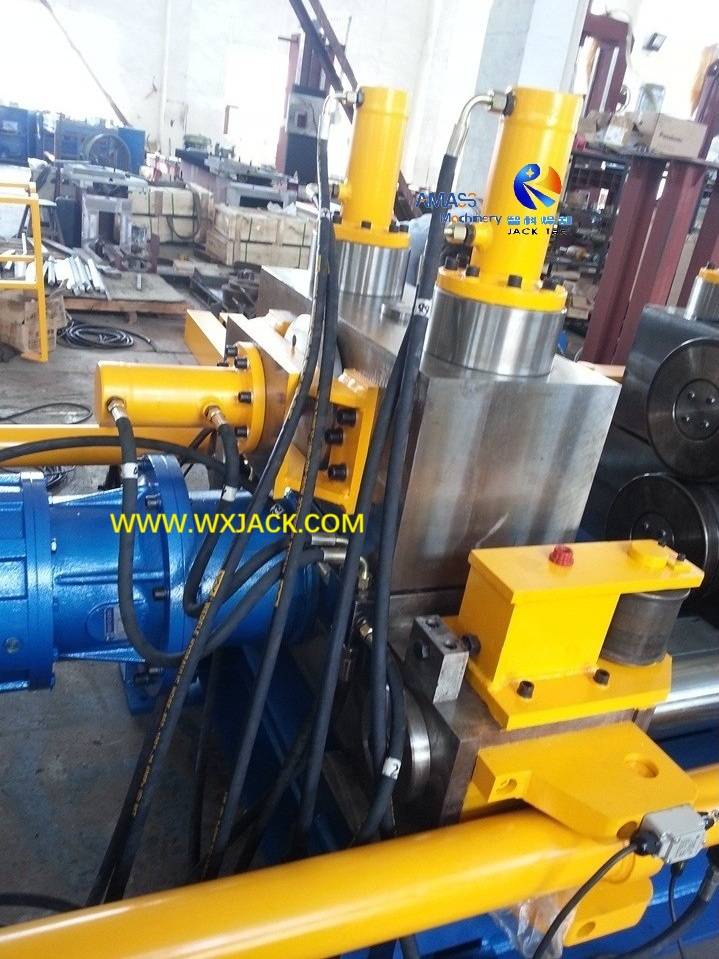

Открытая структура Компактная механическая рамка Wuxi Jack RH1000 Модельная машина: ( Рис.1 )

3. Два типичных применения машины RH800 до RH1000 стриптиз

1) Производство луча Т: после резки пластины, округление края является основным и необходимым шагом, в технологии процесса производственной линии TEAM . Типичная модель здесь - RH1000:

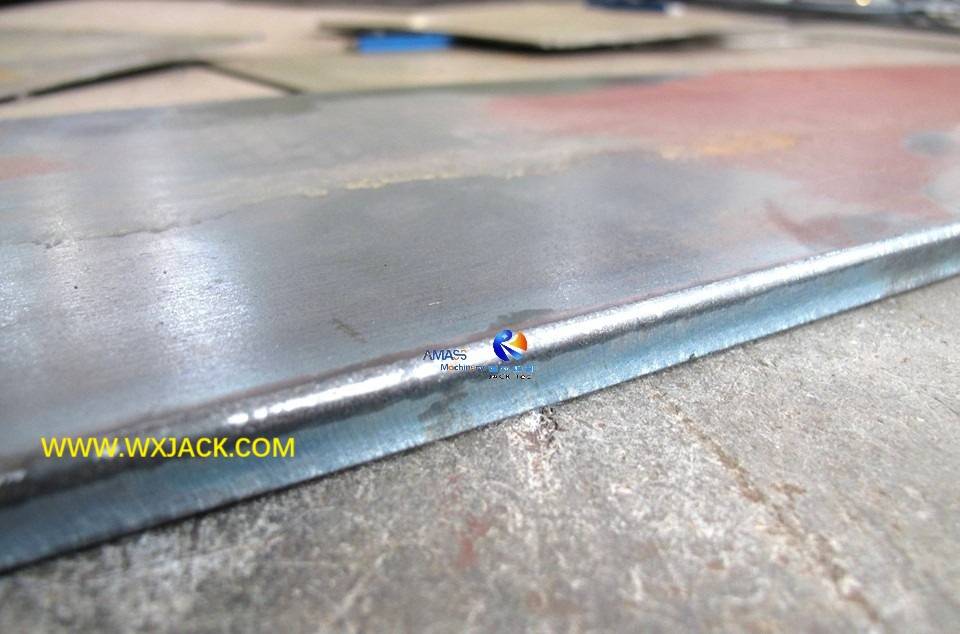

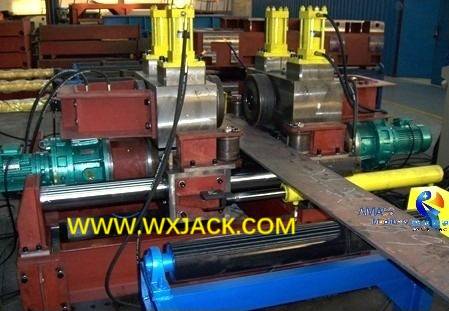

Торжковая обрезка края пластины для производства луча, с машиной для округления модели Wuxi RH1000 : ( Рис.2 )

2)  Узел жесткой пластины: также называется ребристым пластинчатым блоком, эти пластинки представляют собой незаменимые заготовки для строительства механической рамы большого механизма: подъемный кран/ мост/ портовое оборудование/ корабль, которые должны быть округлыми краем перед сборкой:

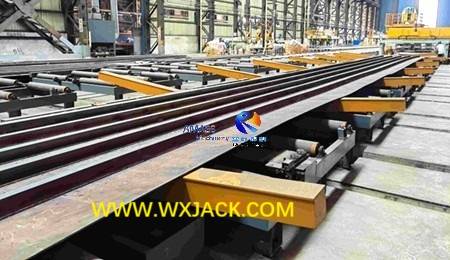

Блок жесткости длинной длины, , из которой опорная плита должна быть округлена кромкой перед изготовлением, с помощью модельной машины RH: ( Рис.3 )

B. Общая структура RH800 до RH1000 Стрип.

1. Особенность заготовки: Эти модели машин предназначены для выполнения эффекта округления и выслушивания края, на узкой пластине шириной до 1000 мм. Из -за его относительной узкой ширины нет скрытого риска развития центрального барабана или называемого среднего выступа , на узкой пластине в процессе операции по округлению края;

2. Следовательно, нет необходимости, чтобы нажимающие ролики нисходящего удара были оборудованы в модели RH800 -RH1000, которые оснащены более крупными моделями RH1500/ RH2000 и RH3000 более крупных моделей:

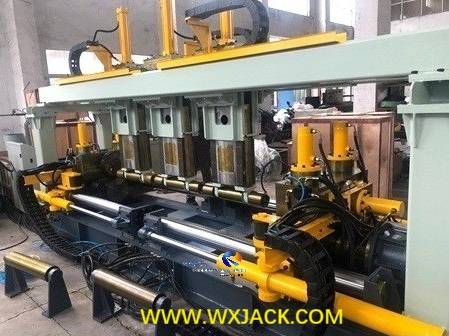

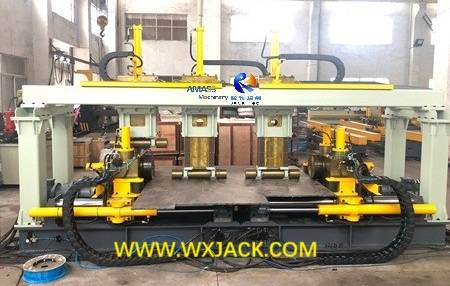

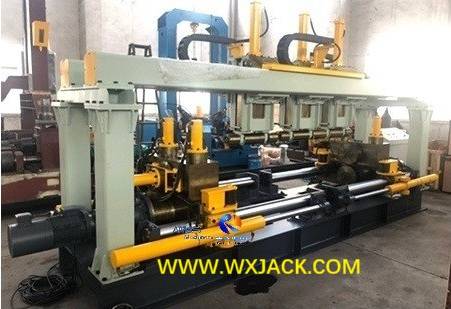

В качестве сравнения, структура рамки коробки и ее 3 группы нисходящих прижимающих роликов в верхней части, в машине Wuxi Jack RH3000 Model Cond Cond Striming: ( Рис.4 )

3.  Структура RH800 до RH1000 Стрип -края.

Это объясняет, что машины моделей RH800 -RH1000 имеют структуру, полностью отличную от структуры RH1500/ RH2000 и RH3000:

1) Модели RH800 до RH1000 имеют компактную рамку с верхней открытой структурой, что на нем установлен набор базового слоя с блок округления с краем:

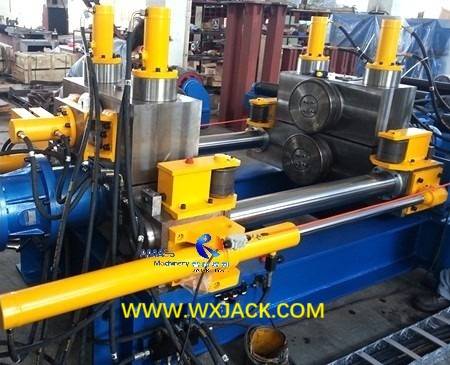

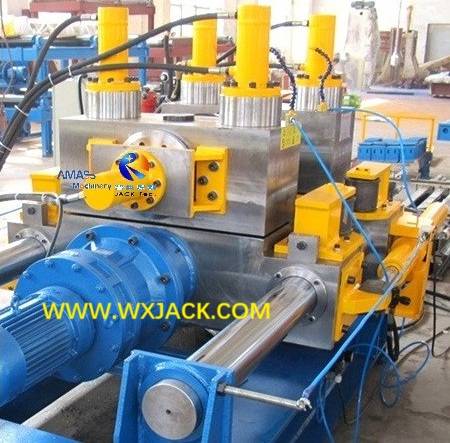

Посмотреть на открытую структуру модельной машины Wuxi Jack RH1000 , его базовый кровать/ 2 пары краевых рулонов/ масляных цилиндров: ( Рис.5 )

2)  Полная машина: вместе с входными и выходными конвейерами, развернутыми на передней и задней стороне главной машины, таким образом, образует полный набор этой машины модели RH1000.

C.  Крайный округлый роликовый ячейка RH800 до RH1000 Crounding Edge и Deburring Machine:

Еще одно несоответствие, или уникальность машины для небольших моделей, от более крупных из них RH1500/ RH2000 и RH3000, лежит на своем движении или выравнивание единиц округления края с обеих сторон:

1. Фиксированная сторона: как показано на прикрепленной фотографии, и внизу, одна сторона вверх и вниз по кругу, закрепленные вдоль горизонтального направления:

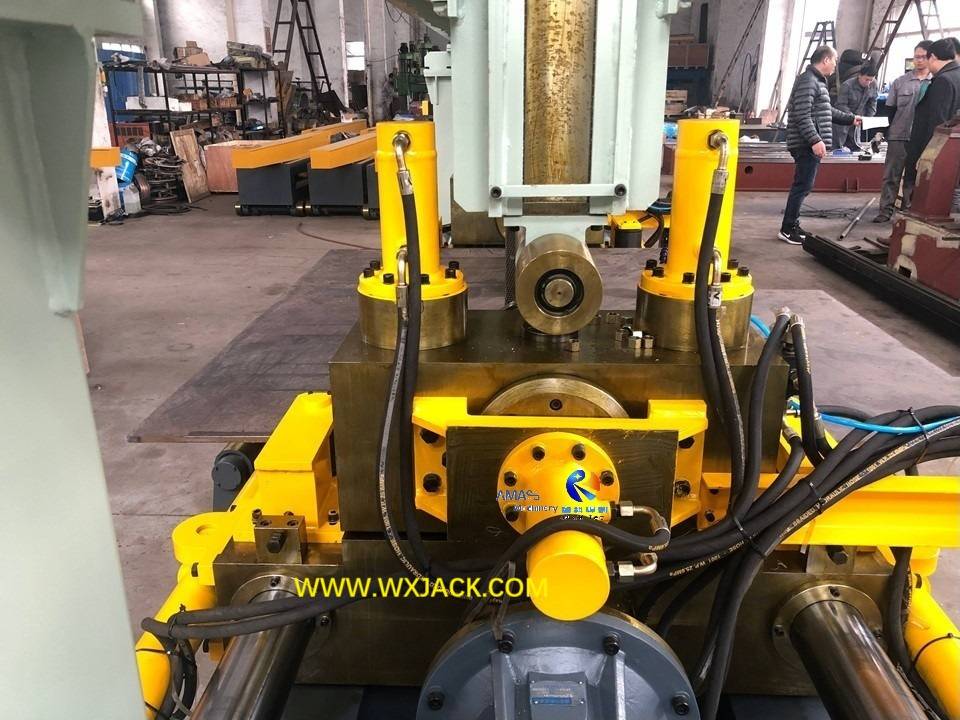

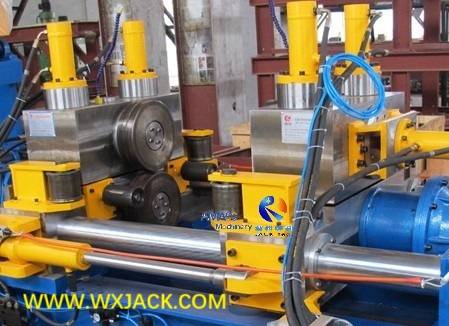

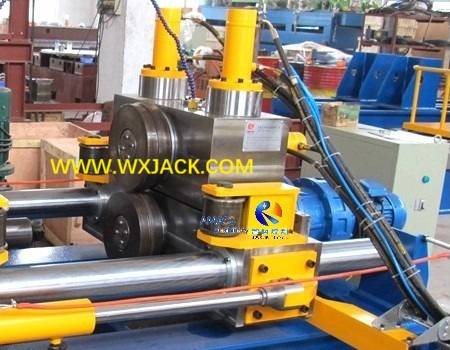

Пара роликов с округлым краем стационарного края , модель Wuxi Jack RH1000 : ( Рис.6 )

2. Подвижная сторона: в то время как противоположная сторона края, округлые ролики, поперечные подвижные, руководствуясь направляющим стержнем и кустарником. Для стриптиз -стрип -машины серии Wuxi Jack RH эти руководящие стержни и кусты изготовлены из тонко обработанной 45# стали с хромированным покрытием:

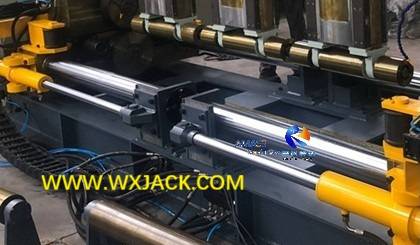

Подвижные подвижные ролики с подвижным краем, его высокий глянец и точные скольжения и направляющие валы Wuxi Jack RH800 для моделей RH1000 : ( Рис.7 )

3. Регулировка ширины: расстояние между двумя парами рулонов с округлыми краями регулируется с движущейся стороной края рукава, расположенных на стальной пластине разной ширины, в пределах диапазона от 150 до 1000 мм;

4.  сравнительно, в случае более крупных моделей RH1500/ RH2000 и машины для округления и выдуманной пластины RH3000, обе стороны округлых роликов края могут перемещаться вдоль поперечного направления;

5. Machine Foundation: 3 ^-й различий в RH800 и RH1000 Моделей машины - это фундамент: не нужно заранее готовить фундамент перед установкой. Просто закрепите его машину основного корпуса и конвейеры в семинарную площадку с помощью якорных болтов.

D. Крайный границ очистки лома в серии RH Series Marge Machine:

1.  Функция: этот блок для взрыва отходов, сгенерированных в процессе округления края, который устанавливается на стороне на выходе главной кадры машины:

Газовый цилиндр для очистки привода, в модели Wuxi Jack RH1000 : ( Рис.8 )

2.  Основные единицы: на машине моделей RH этот блок очистки лома представляет собой пневматический привод: как можно увидеть на приведенной выше фотографии, он состоит из воздушного компрессора/ управляющего клапана/ воздушного трубки, а также отдувающего наконечника;

3  . ​

4. Продолжительность работы: до тех пор, пока входные и выходные конвейеры находятся в состоянии работы, этот блок очистки лома газового привода будет в статусе работы.

E. Технические параметры машины RH800 до RH1000 Edge Edge Edge Curring and Rounding:
