A. Применимый заготовка и применение CNC-CP6/7-2000 ~ 3000/L 6 и 7 Оси CNC Cutcure Rutg
1. Размеры заготовки и модели CNC-CP6/7-2000 ~ 3000/L 7 Оси CNC.
а) Размер трубы: как крупнейшая модельная группа серии CNC-CG серии CNC Cutcure Cutting Tipe , серия серии оси 6 и 7 на разрезании больших труб/ резервуаров, с размерами в области:
1) диаметр от φ2000 мм до φ3000 мм;
2) толщина стенки трубы от 30 мм до 100 мм;
3) длина трубы до 12 м;
4) Материал: углеродистая сталь;
5) Вес трубы: до 25 тонн:

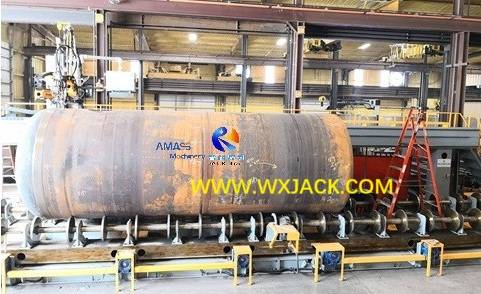

Кусок крупного танка длиной 3000 мм 12 м, заложенная на Wuxi Jack CNC-CP7-3000/12 Модельная машина: ( Рис.1 )
б) Модель: Здесь модель CNC-CP6/7-2000 ~ 3000/L подразумевает:
1) CNC-CP6/7: машина с управлением ЧПУ 6 или 7 оси;
2) 2000 ~ 3000: диаметром объем труб/ резервуаров;
3) L: макс. Длина труб/ резервуаров, соответствует длине машинного кровати и каркасной рамы:

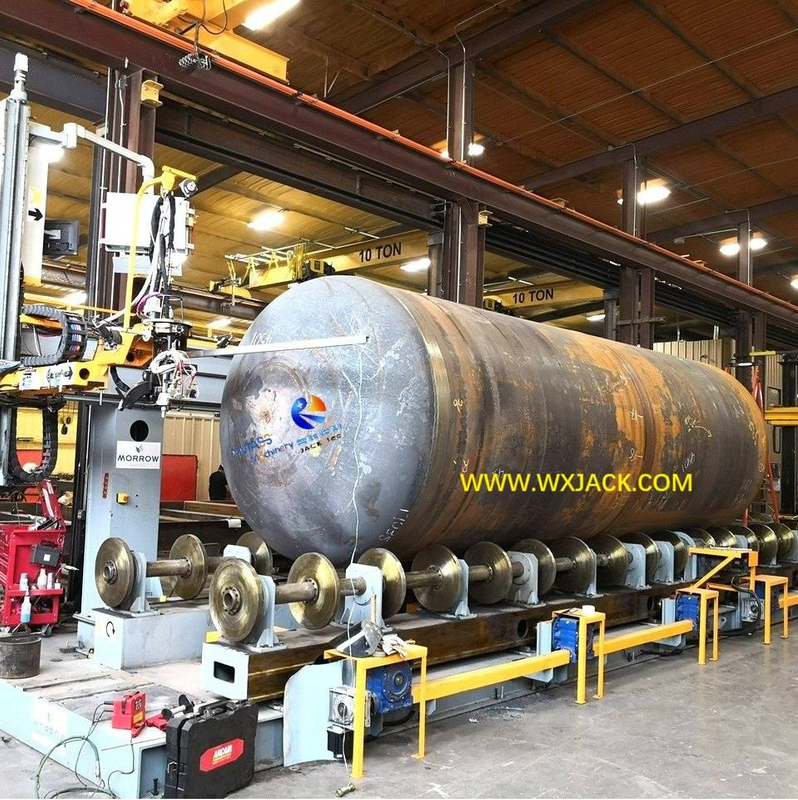

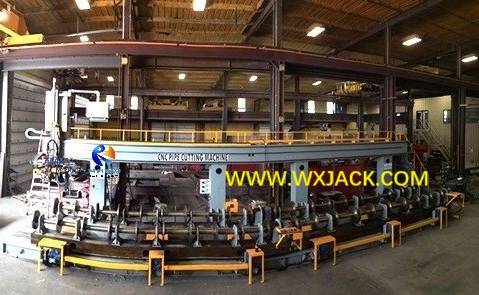

4) Общее представление о рабочем месте Wuxi Jack CNC-CP7-3000/12 Модель 7 Оси с помощью оси с ЧПУ .
5) ПРИМЕЧАНИЕ. Опочки ролика машины и ролики трения являются прямой линией, а не кривой, как показано на фотографии выше. Это просто потому, что слишком большое измерение машины, поэтому фотография, сделанная с таким эффектом;
2. Прикладные отрасли промышленности 6 и 7 оси крупно

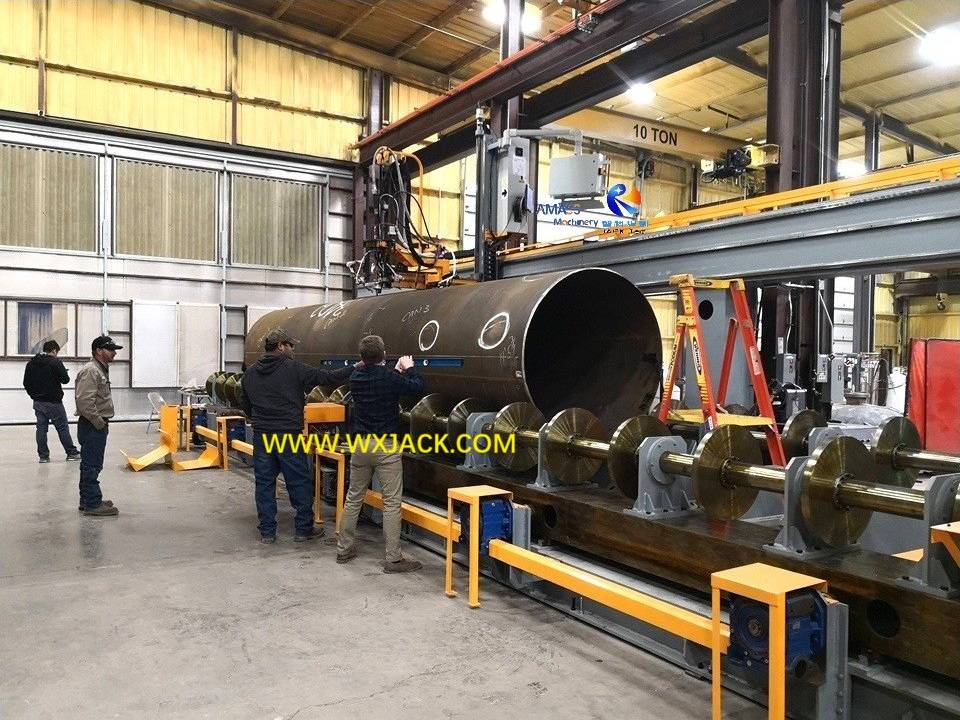

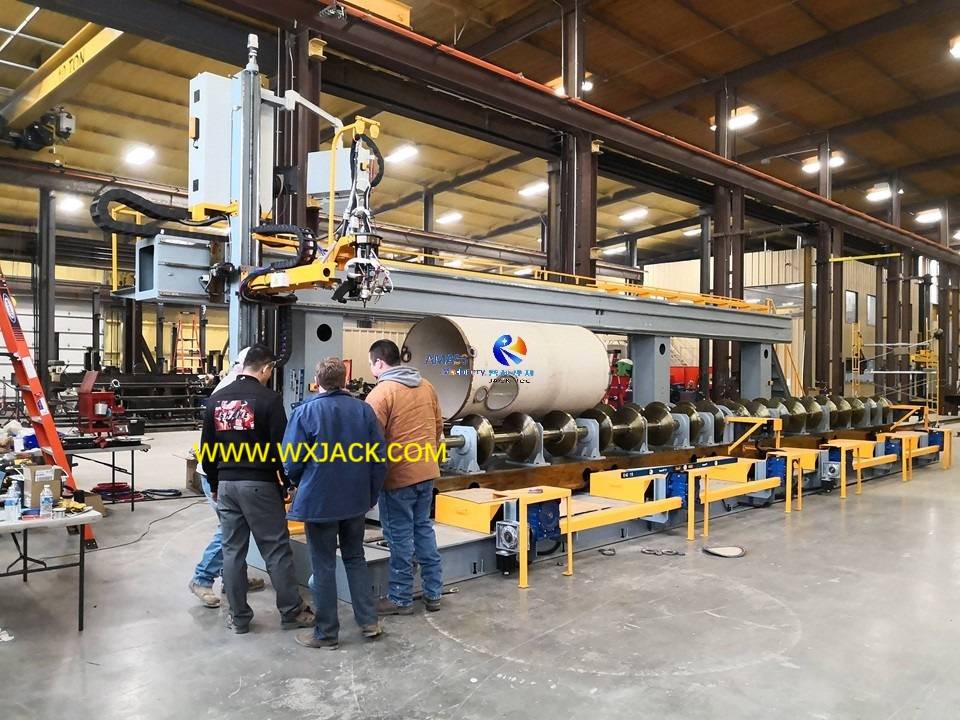

1) Сборник бизнеса: прилагаемые фотографии были сделаны у клиента из нефтегазового объекта в Техасе, США. Модель этой большой машины- CNC-CP7-3000/12 . Он был экспортирован Wuxi Jack в конце 2018 года. С тех пор этот набор тяжелых машин работает в очень хорошем состоянии на сайте клиента;
2) Прикладные отрасли: в области сжиженного сжиженного газа (лисифицированный нефтяной газ).
3. Функции 6 и 7 оси большой машины для резки пламени с ЧПУ:
1) Технология резки: Учитывая материал и общее измерение заготовки, резка пламени более применяется, чем резка плазменов в этой большой машине;
2) Функции: также учитывая большие размеры труб/ резервуаров, соединительная линия профиля кривой не применима. Вместо этого прямая линия с прямым или уклоненным краем коенического обода, как правило, обрезаются эти большие заготовки:

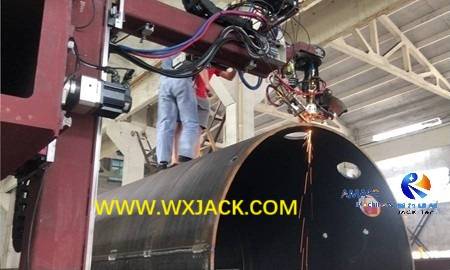

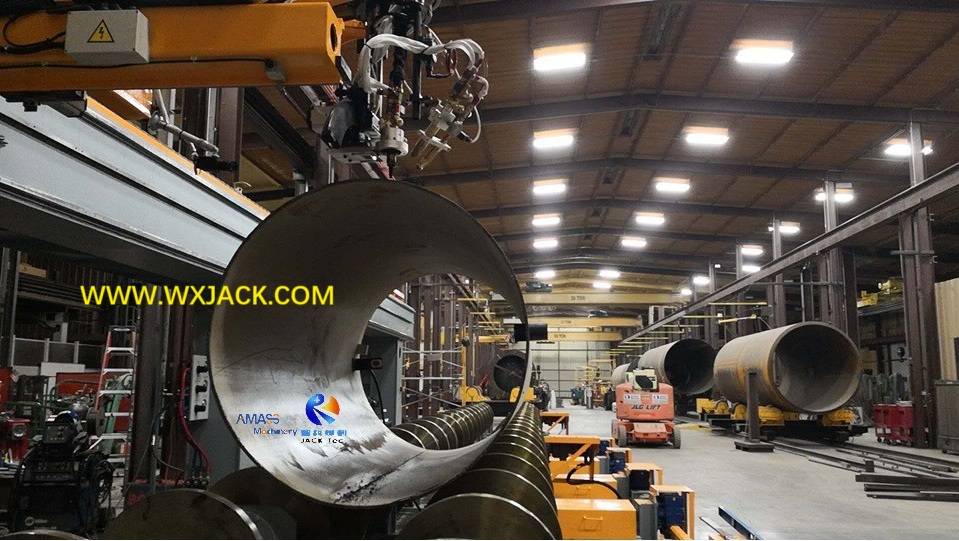

3) Резка большая труба с помощью Wuxi Jack 7 Axis Machine: ( Рис.3 )

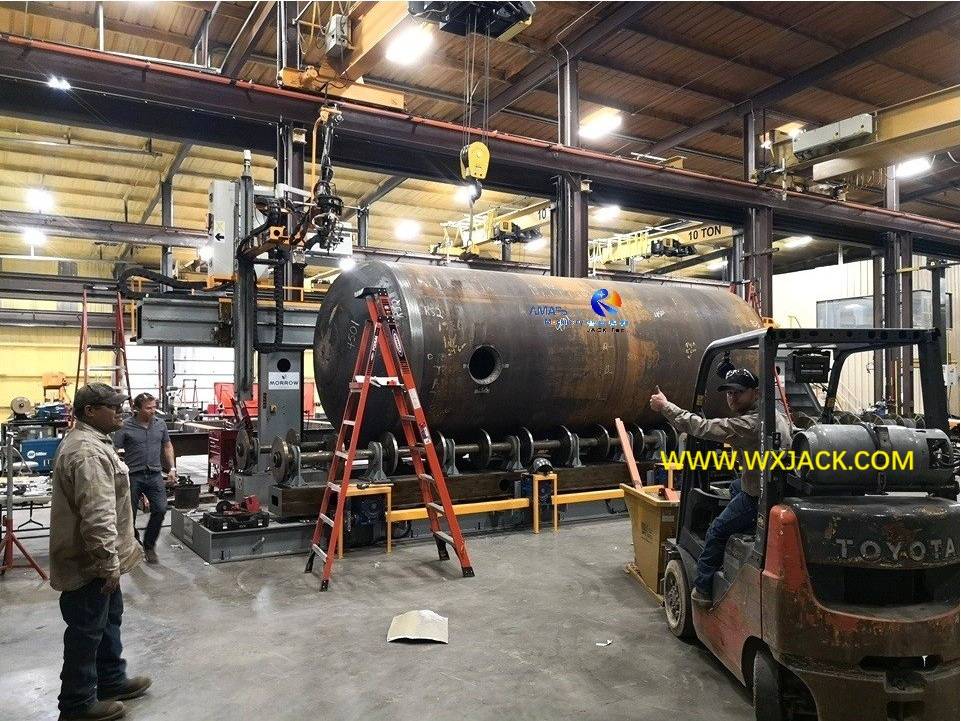

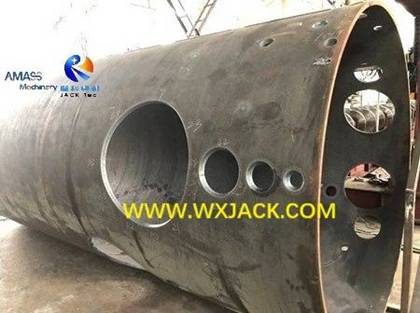

4) Большая труба с многочисленными отверстиями разного диаметра, вырезанная в машине оси Wuxi 7 : ( Рис.4 )
B. Технические характеристики CNC-CP6/7-2000-3000/L Flame 7 Ос.
1. Ось TH 6V и ось TH 7W крупной машины для резки пламени с ЧПУ :
В эксплуатации машины для режущего пламени на перекрестке труб с ЧПУ эти 2 оси управления вводятся специально для резки на трубах большого диаметра на основе 5 управления осью:

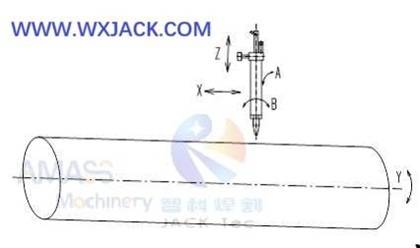

а) Индикация по 5 оси x / y / z / a / b на малой до средней резки трубы: ( Рис.5 )
1) Режущая факела движется вдоль осевого направления трубы: x оси;
2) Ставижа трубы 0 ° ~ 360 °: y ось;
3) Режущая факела движется вверх и вниз: ось z;
4) Режущая факела вдоль радиального направления трубы: ось : 0° ~ ± 45 °;
5) Режущий качание факела вдоль осевого направления трубы: B Ось : 0° ~ ± 45 °;

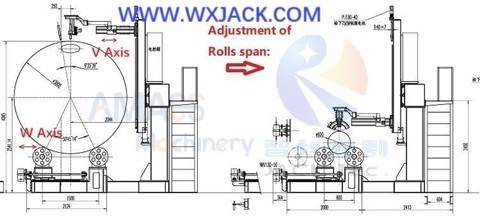

Индикация на 6оси TH 7и TH на большую резку трубы : ( Рис.6 )
Когда диаметры труб достигают и превышают φ2000 мм , , дополнительную степень свободы, необходимо принять 6 -й оси:
6) Режущий факел перемещается вдоль осевого направления трубы: v ось;
Когда диаметры труб достигают и превышают φ2,500 мм до φ3000 мм,
7) Ролики с трением на заготовку движутся вдоль осевого направления трубы: w ось
2. Резка факела. Поворотный блок 7 Оси с ЧПУ крупная машина для резки пламени:

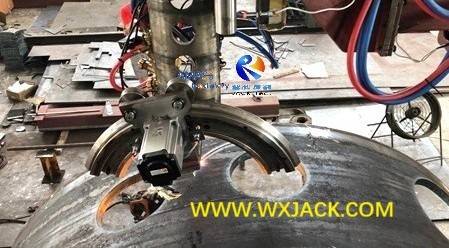

По сравнению с подразделением модели из 5 оси, режущая факела модели 7 оси является более сложной: ( Рис.7 )
Показано на фотографии выше:
1) Блок режущего факела здесь имеет гибкий артикуляционный соединение, , позволяющее в его бесконечном вращении и движении наклона;
2) оснащен угловой линейкой формы дуги, чтобы продемонстрировать на угла наклона режущего факела в этот момент;
3) Принимает снаряжение и / или коническое снаряжение во всех вращающихся соединениях режущего факела, а не стержня для конкурентов . Такая конструкция в 7 оси большой машины для резки труб с ЧПУ гарантирует, что движение и позиционирование режущего факела, повышая высокую степень точности при эффекте режущей трубы.
C. Основные единицы CNC-CP6/7-2000-3000/L 7 Оси большая машина для резки пламени CNC.
1. Механическая система с ЧПУ крупной машины для резки труб:

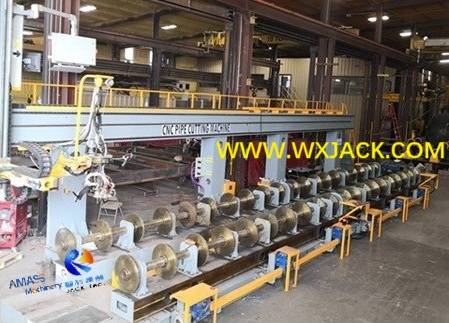

( Рис.8 )
1) Режущая факельная экипажа :
Чтобы иметь безопасную и удобную работу, резка корешка установлена в воздухе с типом высоты двигателя, с его максимумом. Высота в зависимости от макс. Диаметр трубы заготовки. Таким образом, различные диаметры трубы в спецификации машины могут быть с легкостью разрезать;

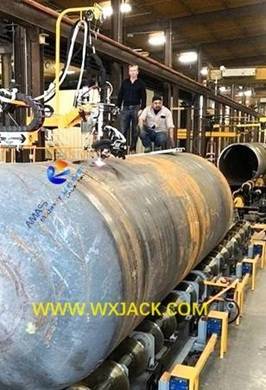

2) Воздушный проход и платформу для подъема в Wuxi Jack Большой машины для резки труб с ЧПУ: ( Рис.9 )
Показано на фотографии выше, есть:
а) проход ходящего острова в воздухе, прямо над каркасной каркасом, с той же длиной, что и сама большая машина;
б) расширяющаяся и сокращающаяся платформа на передней части прохода, недалеко от станции операции машины,
в) так, что оператор и работающий персонал могут получить доступ к верхней части большой трубы во время резки и скостного;

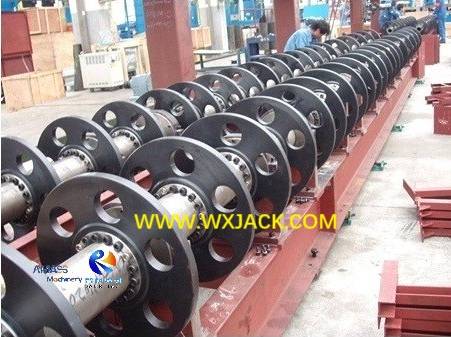

3) Ролики для трения для заготовки , поддерживающих и вращающиеся в Wuxi Jack Cnc .
Трубы/ резервуары заготовки могут быть подняты на такие ролики трения без затруднения, экономия труда и экономия времени;
2. Система электрического управления 6 и 7 оси CNC крупная машина для резки пламени трубы:

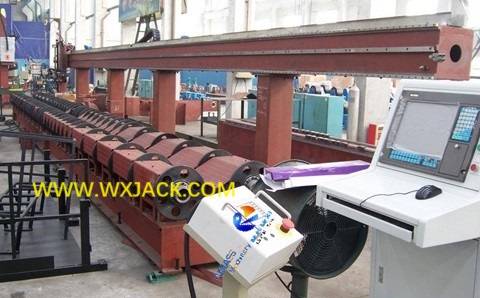

Промышленный компьютер, плата управления и удаленная операционная единица машины Wuxi Jack на разрезании трубы: ( Рис.11 )
1) Выделенный компьютер промышленного уровня , вместе с дополнительной подвесной станцией. Все встроенные функции операционной системы и HMI ( интерфейс человеческого машины ) разработаны на основе техники и технологии разрезания труб и сшивания. Аутсайдер на разрезании труб может командовать работу машины без труда;
2) Совместим с AutoCAD для файла заготовки в машину: это означает, что клиент может сделать дизайн на готовом продукте своей заготовки с AutoCAD и напрямую скопировать его в ЦП -процессор с ЧПУ системы управления машиной, без этапа преобразования формата;
3) Добавьте блок тестирования труб , чтобы система управления электрическим управлением знала, сколько расстояния вращается, на какой угол вращается заготовка, и сравните эти данные с системой электрического управления. Таким образом, электрическая система управления машиной для резки пламени на перекрестке труб CNC всегда знает начальную точку и ориентацию заготовки. Данные обнаружения должны обмениваться и обработать с помощью системы управления электрическим управлением.
D. Операция на CNC-CP6/7-2000-3000/L 7 Оси CNC CNC Большая труба пламя пламени.
1. Оперативная станция в 7 оси крупной машины для резки труб с ЧПУ:
1) Стиль: по сравнению с 3 малыми и 5 -оси средними моделями на мелких и средних трубах, которые оператор обычно стоит на полу мастера для управления и наблюдения за процессом работы,
2) Здесь, в 7 -модельной машине с 7 оси, учитывая большую высоту точки резки, которая обычно на высоте 5 м в воздухе ( равна : трубе диаметра 3 м плюс 1 м ролика высоты высоты, плюс половина до одного метра между режущим факелом и трубой), для оператора невозможно стоять на полу мастера. Вместо этого операционная станция должна быть размещена на ранее упомянутом воздушном проходе:

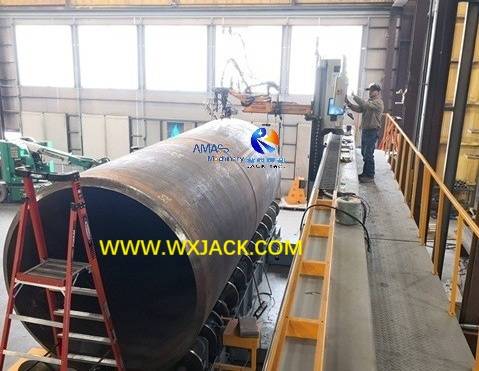

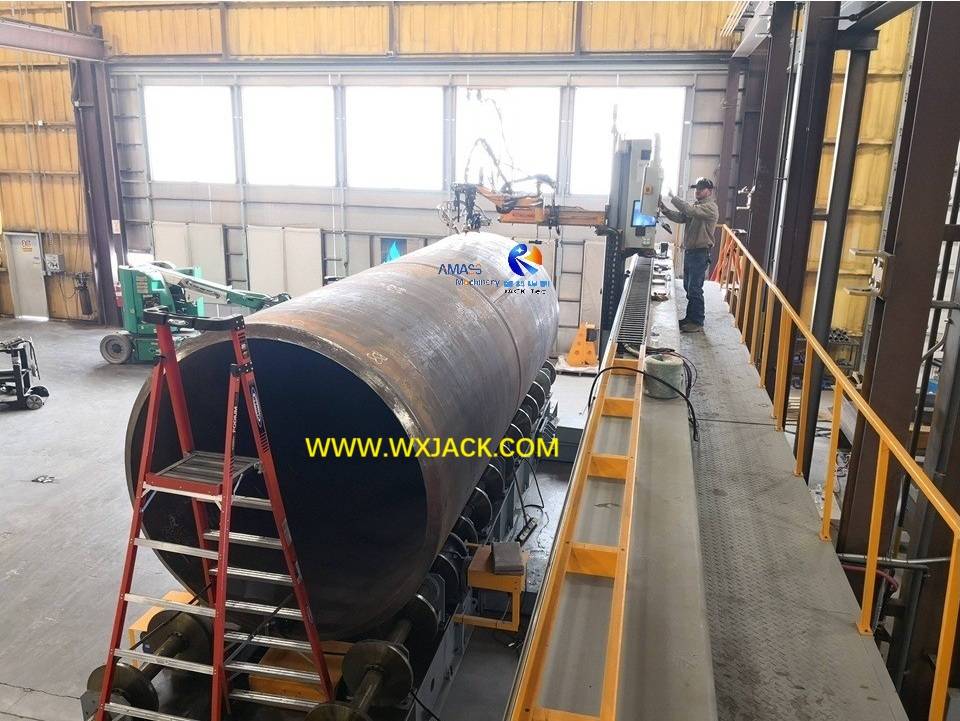

3) На American Customer Operator Works на воздушной операционной станции на проходе Wuxi Jack CNC-CP7-3000/12 Модель 7 Оси большой оси .
2. Создание программы резки в машине резки труб с ЧПУ:
1) Удовлетворительная работа: это выполнено очень удобно. Существуют различный уровень эксплуатационного интерфейса, для интуитивного выбора типа резки и связанных с ним подробных параметров резки:

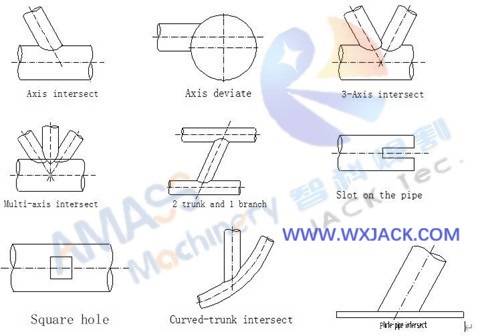

2) Библиотека по типам резки в машине: линия соединения пересечения, круглые и квадратные отверстия ( рис.13 )

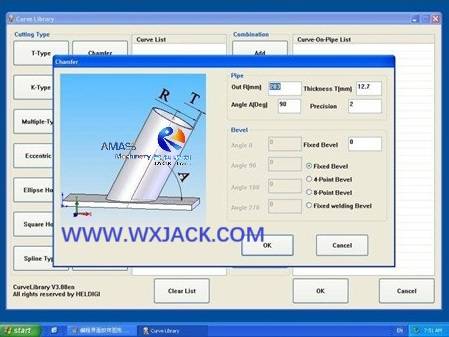

3) Управлять всеми конкретными параметрами управления процессом на сложной резки трубки: ( Рис.14 )
3. Инструменты для поддержки заготовки для работы 7 Оси.
Во время работы на большой резке трубы/ бака из -за больших размеров заготовки, помимо автоматической работы машины, необходимы некоторые помощники инструментов:
1) Пистолет с пирсинговым пистолетом кислорода:
а) При положении толстой настенной трубы, особенно от 50 мм до 100 мм , для получения высокой эффективности и резки производительности, лучшая практика для экономии времени - использовать пламя пирсинга для перфораторного отверстия перед резкой:

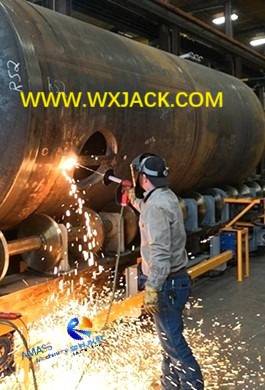

b) Оператор разжигает небольшое отверстие, для начала на разрезании отверстия в следующем времени, в Wuxi Jack CNC-CP7-3000/12 модели с большой машиной трубы с ЧПУ на кусочке бака толщины 100 мм, с помощью ручного пистолета для резки топлива для кислорода: ( рис.15 )
в) это может ускорить процесс работы в значительной степени;
2) Инструмент подъема для отрезания отключения:
а) работа режущего отверстия в трубе неизбежно будет производить материал лома из круглой формы;
б) лучше удалить его, прежде чем выгрузить трубу с машины. Предложение состоит в том, чтобы использовать магнитную стропу, чтобы снять лом:

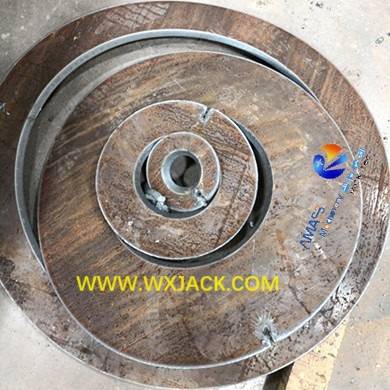

в) Отрезание круглого лома от резки трубки: ( рис.16 )

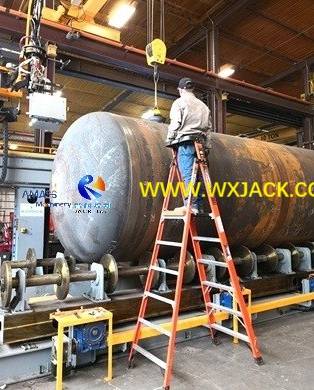

D) Оператор стоит на лестнице, чтобы удалить резкий лом с помощью верхней строчки: ( Рис.17 )
E. Технические параметры CNC-CP6/7-2000-3000/L 6 и 7 Оси.
Модель Технический параметр | CNC-CP6/7-2000-3000/L. |
Максимум Диаметр трубы заготовки | Φ2000 ~ φ3000 мм Минимальный диаметр зависит от конкретных примененных случаев |
Допустимый диапазон длины трубы | 6000 ~ 12 000 мм |
Допустимый диапазон толщины трубы | 30 ~ 100 мм |
Скорость резки кислорода | 100 ∼ 1000 мм/мин. Контролируется с ЧПУ |
Холостое время резки факела | 4000 мм/мин. |
Диапазон угла на костях для канавки | ± 45 ° |
Ось управления ЧПУ | 5/ 6/ 7 Ось x / y / z / a / b / v / w |
