Машина для сборки двутавровой балки
Дом » Товары » Машина для сборки двутавровой балки

КАТЕГОРИЯ ПРОДУКТА

А. Функции, использование и применение машины для сборки двутавровых балок серии Z:

1. Задача машины для сборки и прихватки балок IH серии Z:

1) Доставка и основная работа: Машина для сборки балок IH серии Z используется для сборки двух частей фланца и одной части стенки в конструкцию «H» или «I», а также выполнения прихваточной сварки (или называемой CO).2 шовная сварка), чтобы одновременно укрепить конструкцию собранной двутавровой балки;

2) В этом смысле данное оборудование также имеет полное название Машина для сборки и прихваточной сварки балок IH;

3) Расчетная структура двутавровой балки, изготовленной на машине для сборки двутавровых балок: (Рисунок 1)


Рис.1 Машина для сборки двутавровых балок

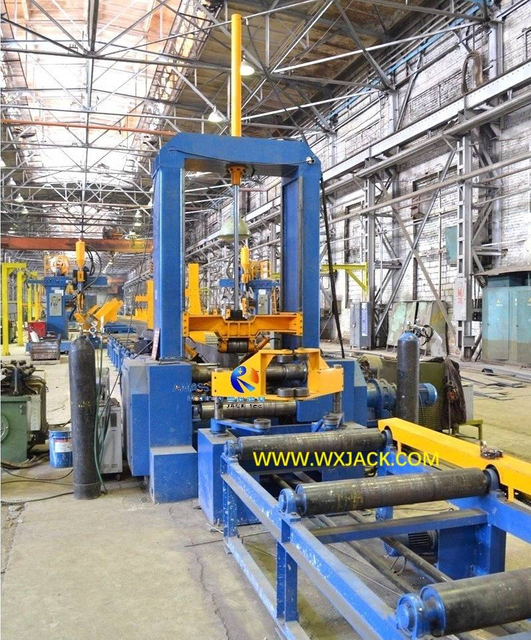

4) Рабочая площадка машины для сборки и прихваточной сварки балок Wuxi JACK Z15 IH: сборка собранной двутавровой балки: (Рис.2)


Рис. 2. Машина для сборки двутавровых балок 25.

2. Применение и важность: Машина для сборки балок IH серии Z — это машина 1ул. комплект основного основного оборудования в Линия по производству двутавровых балок, для создания базового каркаса сварки IH Beam.


Б. Технология процесса сборки двутавровой балки и машины для прихваточной сварки:

1. От Т-образной балки к двутавровой балке на машине для сборки двутавровых балок:

За один полный период эксплуатации машины для сборки и прихватки балок IH:

1) Первый перемычка и первая часть полки подогнаны и приварены точечной сваркой к Т-образной балке;

2) Затем, 2nd кусок фланца загружается на станок для сборки двутавровых балок, затем из Т-образной балки изготавливается двутавровая балка (двутавровая балка);

3) Устройство управления: Логика работы всей сборки двутавровой балки и прихваточной сварки контролируется ПЛК (программируемый логический контроллер);

2. Основное оборудование линии по производству двутавровых балок:

а) Важность: В технологической технологии сварки линии по производству двутавровых балок машина для сборки и прихваточной сварки IH-балок является первым комплектом основных машин для производства двутавровых балок;

б) Два других критически важных оборудования после машины для сборки балок IH:

1) LHA / LHC / LHT Сварочный аппарат для двутавровой балки серии (машина для дуговой сварки двутавровой балки под флюсом);

2) HYJ / YTJ Машина для правки балок серии H (Машина для правки фланцев двутавровой балки).


С. Стандартные модели и классификация машин для сборки двутавровых балок серии Z:

Существует несколько способов классификации станков для сборки балок IH:

1. В зависимости от Макс.Высота стенки двутавровой балки от машины для сборки двутавровой балки:

а) Обозначим на сечении двутавровой балки от станка для сборки двутавровых балок: (Рис.3)


Рис.3 Машина для сборки двутавровой балки и прихваточной сварки

б) Соответствует 'h' Согласно приведенному выше эскизу, машина для сборки балок IH и прихваточной сварки серии Z имеет три стандартные модели: Z15, Z18, Z20:

1) Z15: произведено макс.Высота стенки двутавровой балки составляет 1500 мм;

2) Z18: произведено макс.Высота стенки двутавровой балки составляет 1800 мм;

3) Z20: произведено макс.Высота стенки двутавровой балки составляет 2000 мм;

4) Макс.модель Z30: Макс.Высота стенки двутавровой балки 3000 мм;

2. Способ подгонки фланцев и стенок на машине для сборки двутавровых балок:

В зависимости от стиля выравнивания стенки и полки, машина для сборки и прихваточной сварки балок IH серии Z имеет два основных типа:

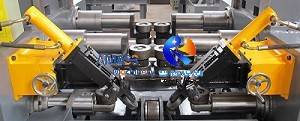

1) Тип автоматического самовыравнивания Машина для сборки двутавровой балки: сборка и выравнивание двутавровой балки осуществляется с помощью ПЛК: (Рис.4)


Рис. 4. Машина для сборки двутавровых балок 10.

2) Тип выравнивания вручную Машина для сборки двутавровой балки: одна сторона вертикальной стенки зажимается, а другая сторона вертикальной стенки выравнивается с горизонтальной полкой с помощью ходового винта, поворачивающегося вручную.Форма выравнивания зависит от навыков и опыта операторов машины для сборки двутавровых балок;

3. Режим шовной сварки в сборке двутавровой балки и машине для прихваточной сварки:

В зависимости от выбранного режима прихваточной сварки машина для сборки и прихваточной сварки балок IH серии Z подразделяется на две основные группы:

1) Автоматическая прихваточная сварка Машина для сборки балок IH: CO2 сварка швов контролируется и выполняется с использованием CO2 сварочный источник питания.В таких условиях машине для сборки балок IH требуется только 1 оператор, при этом строгих требований к навыкам сварки у оператора нет:

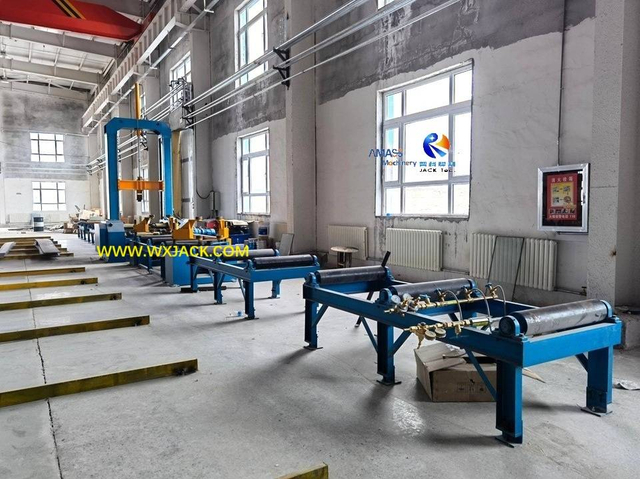

Автоматическая машина для сборки двутавровых балок, установленная на линии по производству двутавровых балок: (Рис.5)

Рис. 5. Линия по производству двутавровых балок 14.


2) Ручная прихваточная сварка Машина для сборки балок и прихваточной сварки типа IH: CO2 Прихваточная сварка выполняется оператором.В таких условиях один комплект машины для сборки балок IH требует одновременной работы двух опытных операторов с профессиональными навыками сварки.


Д. Состав семейства продуктов IH-балок для сборки и прихваточной сварки серии Z:


В этом описании машины для сборки балок IH и прихваточной сварки серии Z рассматриваются следующие темы:

1) Стандартные модели Машина для сборки двутавровых балок Z15, Z18, Z20;

2) Специальная модель, изготовленная по индивидуальному заказу. Машина для сборки балок Z30 IH;

3) 2 варианта автоматический и ручной стиль выравнивания двутавровой балки;

4) Автоматический и ручной СО2 прихватка 2 варианта;

5) Структура, рабочие узлы и функции. машины для сборки балок IH;

6) Режим работы, логическое управление, эксплуатация, сервис и техническое обслуживание. машины для сборки и прихваточной сварки балок IH;

7) Эксплуатация и ввод в эксплуатацию машины для сборки балок IH;

8) СО2 сварочный источник питания машины для сборки и прихваточной сварки балок IH;

9) Преимущество и преимущества для бизнеса машины для сборки балок IH.


Клиент может выбрать подходящую модель обычного или изготовленного на заказ станка для сборки балок Wuxi JACK IH в соответствии с вашим запросом и состоянием.
