Сверхмощный крупногабаритный станок для сборки двутавровых балок Z30

штат:
Количество:

А.       Особенности станка для сборки двутавровых балок большого размера Z30:

1.       Цель: Это специально изготовленная модель машины для сборки и прихватки двутавровых балок большого размера, предназначенная для сборки и стыковой сварки сверхбольших заготовок из тавровых/двутавровых/двутавровых балок;

2.       Макс.Размер заготовки: макс.высота собранной двутавровой балки может быть до 3000 мм, а толщина полки может быть до 80 мм;

3.      Иллюстрация: Ниже приведен эскиз с указанием максимального размера заготовки, которую можно изготовить на станке для сборки крупногабаритных стальных конструкций Wuxi JACK Z30: (Рисунок 1)

Рис. 1. Машина для сборки двутавровой балки и прихватки 22.



Б.       Применение и рабочая группа машины Z30 для сборки двутавровых балок и сварки прихваточным швом:

1.       Рабочая группа станка для сборки крупногабаритных двутавровых балок Z30:

1)       Z30 — это первый комплект основного оборудования, развернутого в тяжелом режиме. Линия по производству двутавровых балок;Он предназначен для сборки фланцев и стенки в сформированный WIP (незавершенный процесс) собранной и прихваточной сварки двутавровой балки;

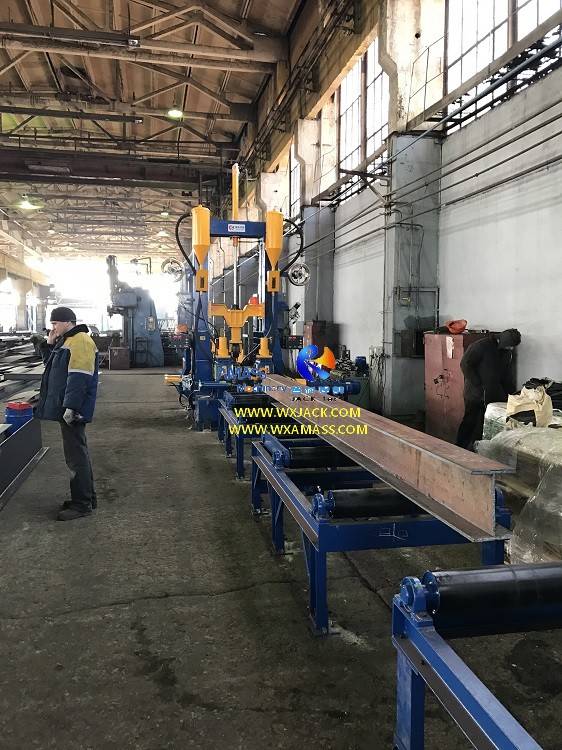

2)       Просмотр фото: Схема установки для сборки двутавровых балок на линии по производству двутавровых балок Wuxi JACK: (Рис.2)

Рис. 2. Станок для сборки двутавровой балки DSC_0278.

2.       Сопутствующее оборудование с крупногабаритным станком для сборки двутавровых балок Z30:

Два других критически важных оборудования, работающих вместе с машиной для сборки двутавровых балок Z30:

1)       Уси ДЖЕК LHC/ LHT/LHA Машина для дуговой сварки под флюсом двутавровой балки: (Рис.3)

Рис. 3. Станок для сборки двутавровых балок DSC_0392.

Для завершения угловой сварки на сильном токе с ориентацией 45°;

2)       Уси ДЖЕК YTJ-80 Сверхмощная машина для правки фланцев двутавровых балок: (Рис.4)

Рис. 4. Машина для правки полки двутавровой балки 1-9- Master 8- YTJ-80

Для исправления фланца, деформированного путем сильного прессования;



С.       Технические характеристики станка для сборки крупногабаритных стальных конструкций Z30:

1.       Диапазон высоты полотна:                 300 ~ 3000мм

2.       Диапазон толщины полотна:             6 ~ 60 мм

3.       Диапазон ширины фланца:               200 ~ 1200 мм

4.       Диапазон толщины фланца:         6 ~ 80 мм

5.       Диапазон длины заготовки:       4000 ~ 12000мм

6.       Скорость сборки:                  4500 мм/мин, управляется инвертором переменного тока и отображается на панели управления

7.       Режим точечной сварки:                  вручную (машина без сварочного аппарата CO2)

8.       Входной конвейер:     2600мм×3 (из которых два сегмента являются приводной секцией)

9.       Выходной конвейер:     2600мм×3 (из которых два сегмента являются приводной секцией)

10.    Пресс для сборки фланцев и перемычек: С помощью гидравлического цилиндра для сборки

11.    Мощность машины в сборе с двутавровой балкой:  21 кВт

12.    Источник питания:                          3P, 380 В переменного тока, 50 Гц



Д.      Рабочий стиль и конфигурация станка для сборки крупногабаритных двутавровых балок Z30:

1.       2 основные функции машины для сборки двутавровых балок и прихватки Z30:

1)       Подгонка: Позиционирование и зажим 2 частей полки с 1 частью стенки в формованной двутавровой балке;

2)       Стежковая сварка: Выполните сварку на собранной заготовке одновременно, чтобы усилить ее;

2.       Сборочная форма на станке для сборки крупногабаритных двутавровых балок Z30:

1)       Полуавтоматический: Одна сторона приводится в движение мощными гидравлическими масляными цилиндрами, а противоположная сторона управляется точным механическим ходовым винтом, как показано ниже:

2)       Просмотр фото: Интегрированная гидравлическая и механическая конструкция сборочного станка двутавровой балки Wuxi JACK для тяжелых условий эксплуатации: (Рис.5)

Рис. 5. Машина для сборки двутавровой балки и прихватки 117-IMG_4960

3.       Режим и стиль сварки в машине для сборки двутавровых балок линии по производству двутавровых балок:

1)       Руководство: Это СО2 Сварка в среде защитного газа GMAW с порошковой сварочной проволокой, выполненная вручную оператором, как показано ниже:

2)      Просмотр фото: CO2 стежковая сварка в Wuxi JACK H Beam Assembly Machine: (Рис.6)

Рис. 6. Станок для сборки двутавровых балок 100

4.       Эксплуатация станка для сборки крупногабаритных двутавровых балок Z30:

Соответственно, на этой машине для сборки двутавровых балок большого размера должно быть 2 оператора, выполняющих 2 основные обязанности из:

1)       Управление логическим действием для сборки двутавровой балки с помощью кнопок и переключателей на пульте управления;

2)       Выполнение ручного СО2 сварка на собранную заготовку, следуя за ней вперед в сборочной рабочей скорости.



Э.       Технические характеристики станка для сборки крупногабаритных двутавровых балок Z30:

1.       Принцип сборки станка для сборки крупногабаритных двутавровых балок Z30:

Для сборки такой сверхбольшой двутавровой балки мы используем следующий стиль сборки:

1)       Позиционирование одной стороны осуществляется с помощью механического ходового винта;

2)       Позиционирование с другой стороны осуществляется нажатием гидравлических цилиндров;

3)       Такой стиль работы особенно подходит для точной сборки больших двутавровых балок;

2.       Состав сборочного узла станка для сборки крупногабаритных двутавровых балок Z30:

1)       Имеется 2 комплекта монтажных роликов для зажима полки и стенки;

2)       Каждый набор сборочных роликов оснащен позиционирующим ходовым винтом и гидравлическими приводными цилиндрами;

3)       Даже для сборки заготовок большой толщины этот станок для сборки двутавровых балок большого размера может с легкостью выполнять зажим и сборку;

4)       Он очень подходит для сборки тяжелых двутавровых балок;

3.       Гаджеты для сборки высокой двутавровой балки в производственной линии двутавровой балки:

1)       Учитывая большую высоту вертикальной двутавровой балки заготовки, на механическом портале станка для сборки двутавровой балки установлен механизм поддержки заготовки, чтобы предотвратить опрокидывание высокой вертикальной двутавровой балки.Пожалуйста, проверьте фото ниже:

2)      Просмотр фото: Механизм поддержки заготовки в сборочном станке с двутавровой балкой Wuxi JACK Z30: (Рис.7)

Рис. 7. Машина для сборки двутавровой балки и прихваточной сварки 2. Машина для сборки двутавровой балки 24.

3)       Этот набор станков для сборки двутавровых балок большого размера не содержит CO.2 источник питания для точечной сварки.Его точечная сварка осуществляется ручным трудом.Сварочные материалы готовят заказчики.
