Z15 Self выравнивание H Луч

Применение и рабочее место Z15 IH Сборка балки:

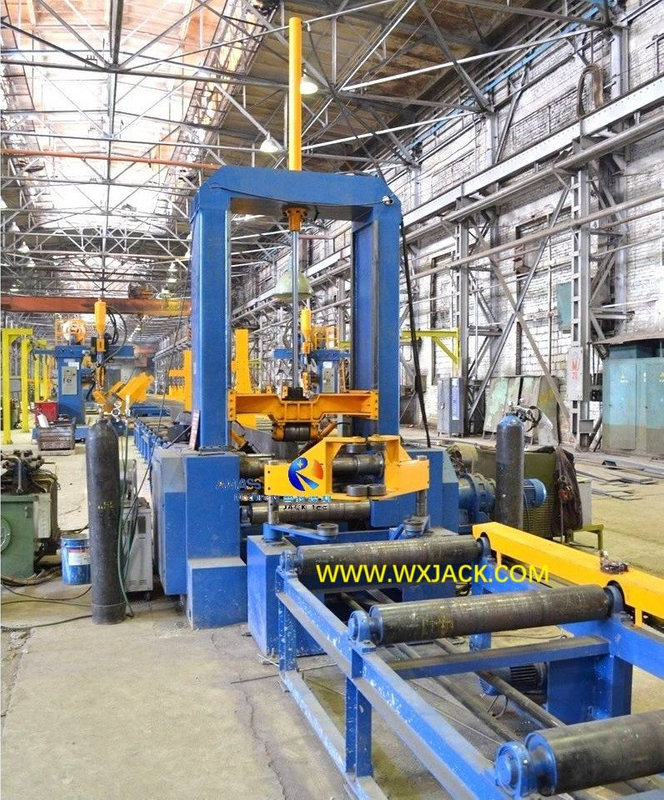

Фон: Автоматическая сборка модели Z15 Automatic H Beam и сварка с помощью прикрепленной первой фотографии была сделана на экспортированной автоматической линии пучка, созданной Wuxi Jack.

1.   Использование автоматической сборки балки Z15 :

1) Применение: модельная машина Z15 является основным, незаменимым и наиболее широко используемой производственной машиной H Beam;

2) Шаг процесса: эта машина инициирует первый шаг в процессе производства сварки H Beam:

Процесс технологии маршрута Wuxi Jack Z15 Автоматическая машина:  ( рис.1 )

A)   TEAM СБОРКА: Соберите один кусок фланца и один кусок веб -сайта в '┷ ' BEAM или CUNVERSED TEAM;

б)  H Луч в сборе: переверните собранный T -луча 180 ° и собирает второй кусок фланца, превращая заготовку в кусок H Beam;

3)   'Сложный ' Электрический логический управление в автоматической сборочной машине HEAM:

Из всех трех основных этапов производства луча:

а) Z Модели  H лучевой аппарат;

б) модели LHC/ LHA/ LHT  H Лучая затопленная дуговая машина;

в) Модели HYJ/ YTJ  HEAM HEAM FLANGE MACHINE,

Машина HEAM HEAM HEAM является наиболее сложной с точки зрения логического управления рабочими шагами машины, которые используют PLC (программируемый логический контроллер) в качестве блока управления ядра;

4) Стиль сборочного стиля  HEAM Сборка балки:

Как представлено в категории продуктов машины для сборочного балка серии H , по аспекту стиля выравнивания веб -и фланца (который, по сути, сборка машины), он имеет два типа:

а) самооценка  ( автоматический контроль );

б) ручное выравнивание;

5) Характеристики Z15  H BEAM Узел и сварки GACK:

Автоматическое управление Z15 можно рассматривать как 'Стандартная ' Модель HEAM MATCER HEAM СБОРКИ , из -за двух факторов:

а) Макс. H Beam Web Height: один из них, потому что макс. Допустимый размер HEAM HEAM 1500 -мм высоты веб -сайта, производимый из модельной машины Z15, является наиболее популярным измерением производственной машины H Beam в отрасли стальной конструкции;

б) Путь управления: Вторая причина - это рабочий режим автоматической сборки, а автоматическая ₂ сварка - это наиболее предпочтительная конфигурация клиентов.

2.   Функция рабочего процесса автоматической сборки луча Z15 и сварки сварки:

1) Проектирование иллюстрации на автоматической машине Wuxi Jack Z15:  ( Рис.2 )

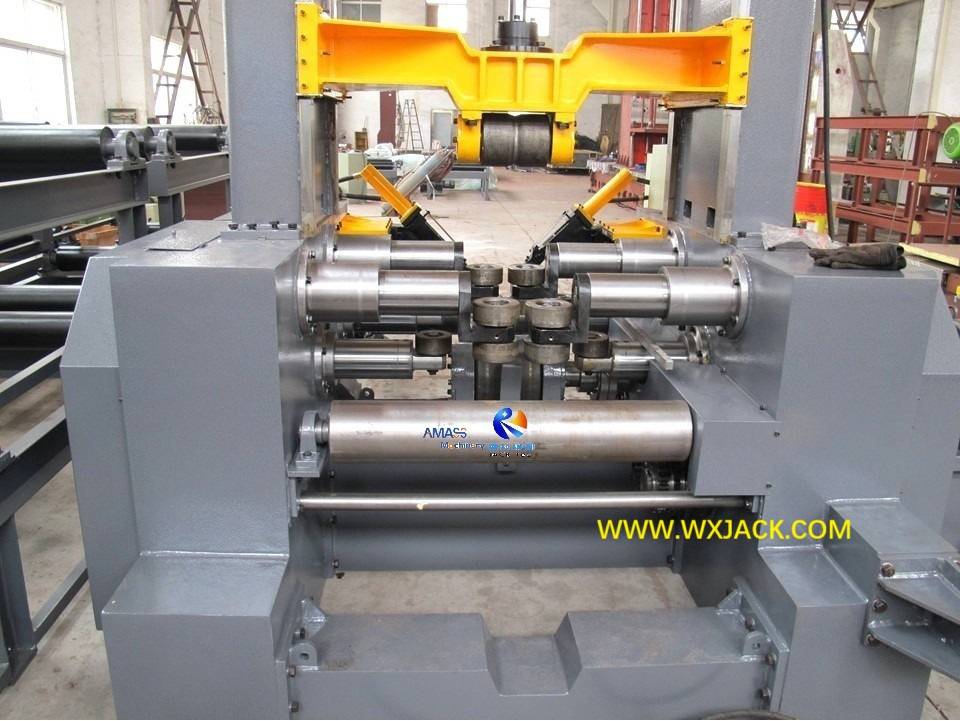

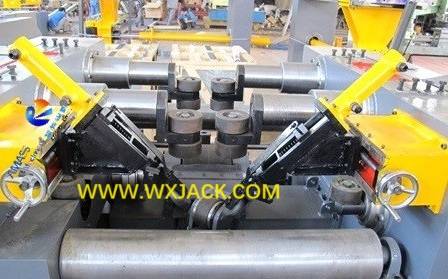

2) Точная сборка H Луча в модели Z15 Модельная машина самооценка:  ( Рис.3 )

3) Стиль сборки: в периоде автоматического сварки модельной машины Z15, когда H Луч закреплен с симметричным расположенным роликами, управляемыми гидравлическим блоком, два набора ₂ сварки питания выполняют сварку на обеих сторонах H Beam одновременно: одновременно: одновременно:

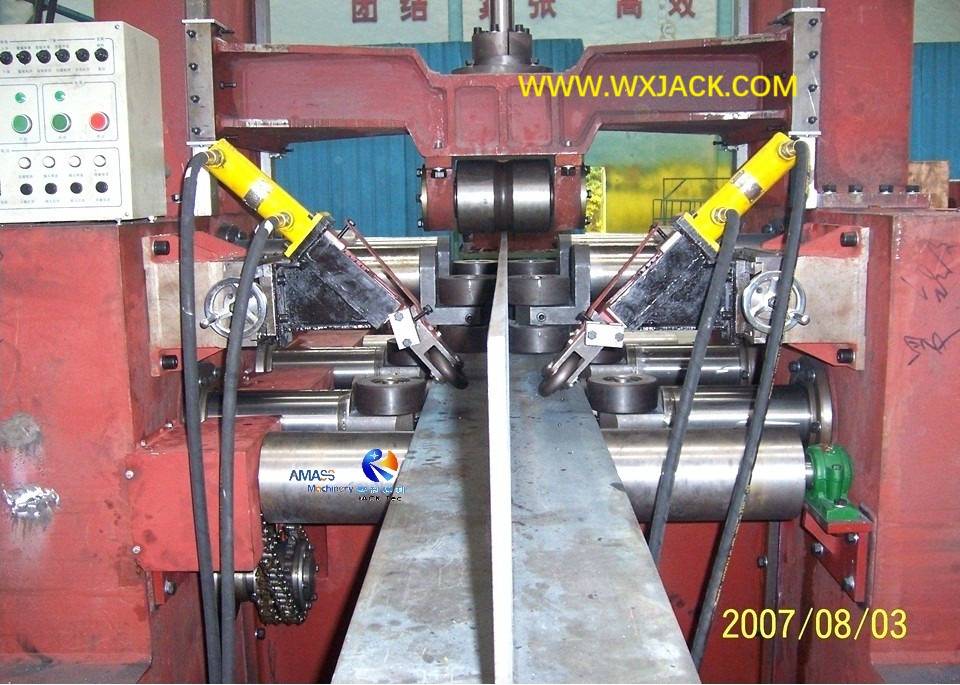

Перекрестный вид на рабочую ячейку Wuxi Jack I Beam Machine:  ( Рис.4 )

Сварка ₂ сварки сварки  сварки H луча после сборки:  ( рис.5 )

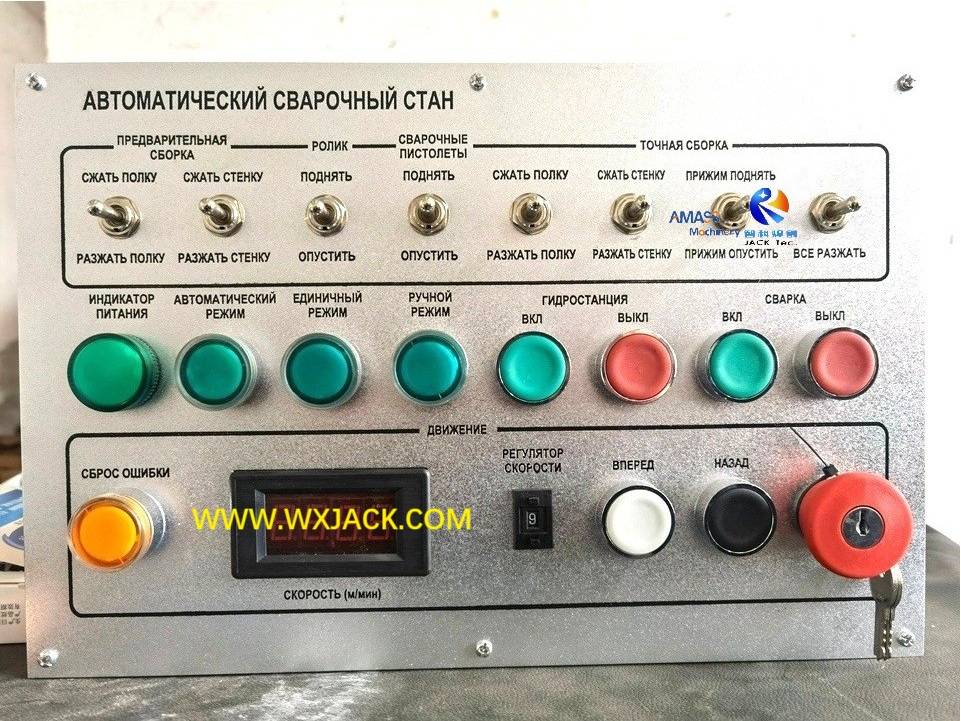

4) Управление ПЛК: весь процесс подачи, сборки и сварки заготовки контролируется с помощью ПЛК в системе электрического управления машиной балки модели I, с хорошей точностью и высокой автоматизацией:

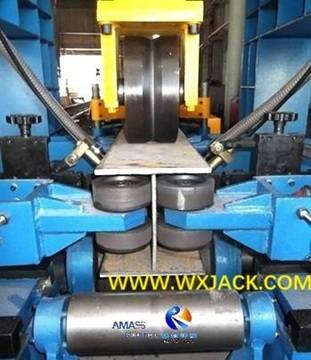

Движение сварки факела контролируется ПЛК на машине: ( Рис.6 )

5) Параметры процесса: кроме того, параметр управления процессом машины, такой как длина каждого сегмента совместного ₂ сварка, скорость сварки и т. Д. Может модулироваться путем редактирования программы ПЛК, основанного на практическом рабочем месте этого HEAM -машины HEAM;

3. Технические параметры машины для сборочного пучка Z15 H:
