1) Wкурица Нужно: В технологическом маршруте сварки линии по производству двутавровых балок полка двутавровой балки наклоняется вверх после 3р-д станция сварки под флюсом. Эта деформация фланца вызвана подводом тепла в процессе SAW и должна быть устранена с помощью соответствующих Оборудование для выпрямления балок IH;
2) Принцип выпрямления: Обе стороны фланца двутавровой балки будут плотно прижаты вниз с помощью двух роликов с верхней стороны. При этом нижняя сторона фланца поддерживается/подпирается и передается роликом большего размера:
'3 балла с учетом силы' Принцип работы машины для правки балок IH: (Рис.1)
Вышеупомянутые 3 правильных ролика образуют полость правки машины;
3) Рабочий путь: Приводимая в движение двигателями переменного тока входного и выходного конвейеров, двутавровая балка с постоянной скоростью проходит через полость правки машины, выпрямляясь в процессе:

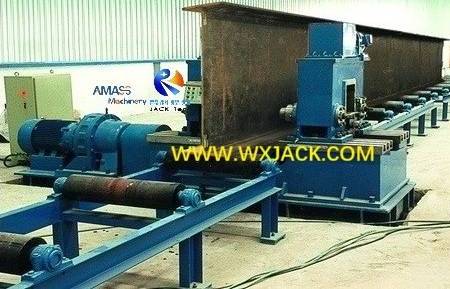

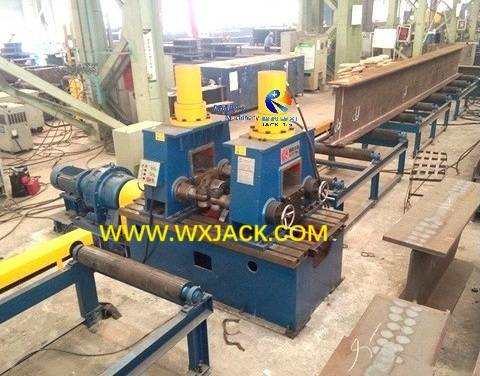

Выпрямление двутавровой балки на гидравлической машине для правки двутавровой балки Wuxi JACK YTJ80: (Рис.2)
В зависимости от ориентации и положения двутавровой балки во время операции правки машина подразделяется на два основных типа:

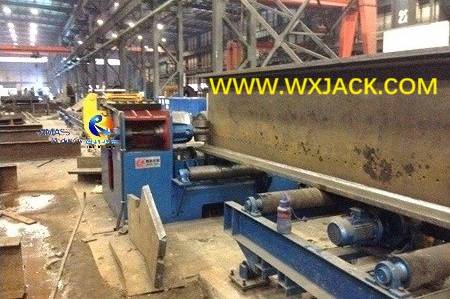

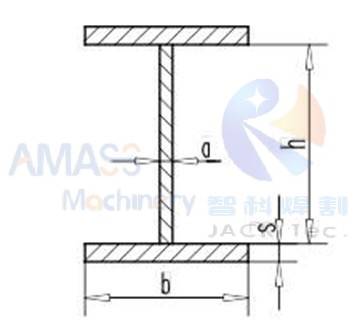

В этой конструкции двутавровая балка «стоит» в вертикальном положении на конвейерах машины во время правки: (Рис.3)

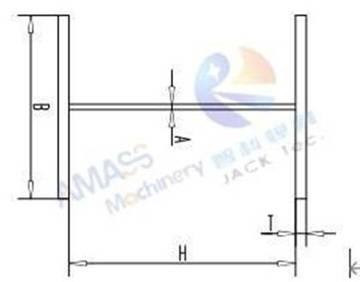

В этой конструкции двутавровая балка «лежат» ровно на конвейерах машины во время правки: (Рис.4)
Более 90% из Назначение фланца Машина для правки балок IH на практике используется с положением H Beam стоя. Это структура машины по умолчанию.
Форма привода: 2 комплекта электродвигателей переменного тока в правильной полости станка;
Выпрямляющая способность: Эта серия представляет собой станок стандартной конфигурации в стандартной линии по производству двутавровых балок для правки:
а) Полка двутавровой балки толщиной до 40 мм;
б) H-образная балка изготовлена из китайского сорта. Q235 углеродистая сталь, предел прочности в диапазоне 370~510МПа;
Форма привода: 2 шт. масляных баллонов в полости правки станка;
Выпрямляющая способность: Данная серия применяется для тяжелых заготовок, для правки:
а) Фланец двутавровой балки толщина до 40~ 80 мм;
б) H-балка собрана и сварена из китайского сплава. Q345 углеродистая сталь, предел прочности в пределах 510~600МПа;
Структура YTJ40/50 отличается от YTJ60/80, учитывая эффект выпрямления двутавровой балки:
а) Уси ДЖЕК YTJ50 Гидравлическая правильная машина для балок IH: (Рис.6)

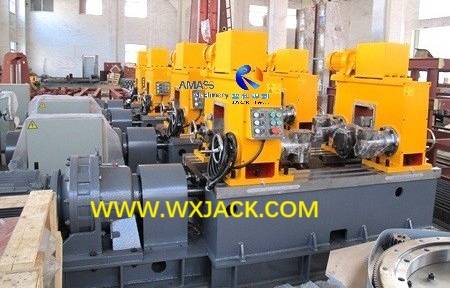

б) Уси ДЖЕК YTJ80 Гидравлическая правильная машина для балок IH: (Рис.7)

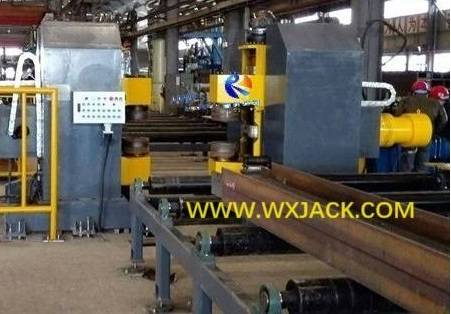

а) Выпрямляющая способность: Макс. Толщина полки двутавровой балки имеет 2 сорта: 25/40 мм;
б) H-образный луч собран и сварен из китайского сорта Q235 углеродистая сталь, прочность на разрыв 370~510МПа.
1) Специальность: Эта нишевая группа HJ ряд Горизонтальный пресс для выпрямления стальной балки H-BOX является рекомендуемым продуктом Wuxi JACK. Очень немногие китайские компании обладают технической мощью и опытом для его разработки и производства;
2) Использование: Эта машина выпрямляет цельную деталь двутавровой балки (или другие длинные детали стальной конструкции) в продольном направлении, аналогично машине для правки угловой стали серии ASM:

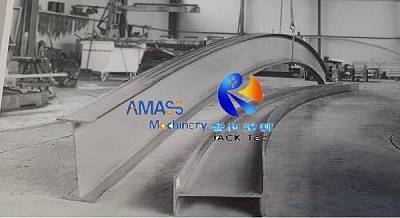

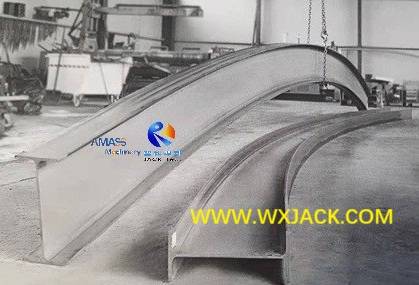

Продольная намотанная двутавровая балка для машины для выпрямления горизонтального пресса: (Рис.9)
3) Приложение: Помимо двутавровых балок, с помощью этой нишевой группы правильного оборудования можно с высокой эффективностью обрабатывать и другие «тонкие» детали стальных конструкций большой длины, такие как коробчатая балка/труба/профильная сталь....

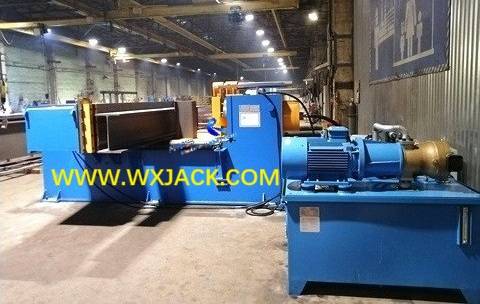

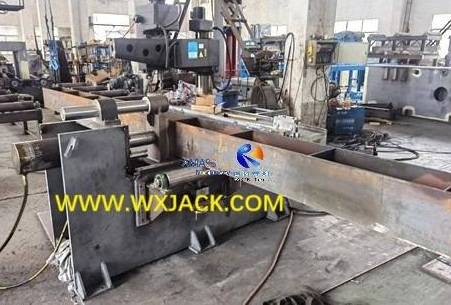

4) Машина для правки стальной конструкции Wuxi JACK HJ300 с горизонтальным прессом работает на балке BOX: (Рис.10)
5) Компания Wuxi JACK экспортировала в Россию горизонтальный пресс для правки стальной балки HJ300: (Рис.10)
Примечание: Подробное описание каждой модели оборудования можно найти в соответствующем разделе продукции:

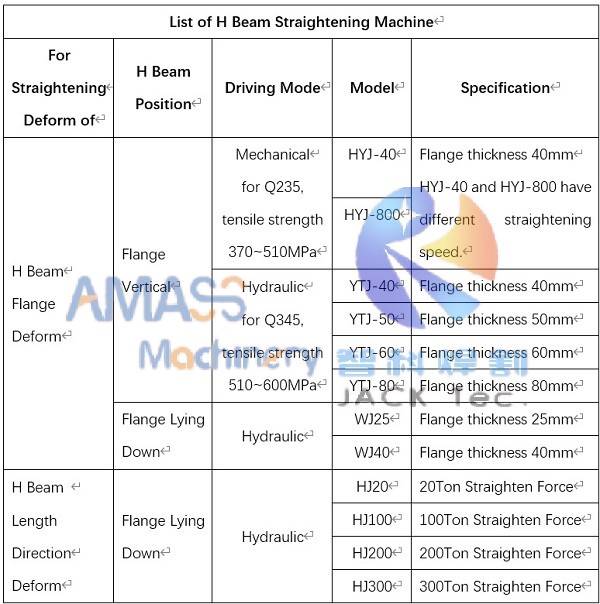

Список машин для правки балок IH | ||||
Для выпрямления Деформация | Положение двутаврового луча | Режим вождения | Модель | Спецификация |
H-луч Деформация фланца | стоя | Механический для Q235, предел прочности 370~510МПа | HYJ-40 | Толщина фланца 40 мм HYJ-40 и HYJ-800 имеют разную скорость правки. |
HYJ-800 | ||||
Гидравлический для Q345, предел прочности 510~600МПа | YTJ-40 | Толщина фланца 40 мм | ||
YTJ-50 | Толщина фланца 50 мм | |||
YTJ-60 | Толщина фланца 60 мм | |||
YTJ-80 | Толщина фланца 80 мм | |||
лежа | Гидравлический | WJ25 | Толщина фланца 25 мм | |
WJ40 | Толщина фланца 40 мм | |||
H-луч Длина Направление Деформировать | В зависимости от формы и размера поперечного сечения | Гидравлический | HJ20 | 20 тонн выпрямляющей силы |
HJ100 | 100 тонн выпрямляющей силы | |||
HJ200 | 200 тонн выпрямляющей силы | |||
HJ300 | 300 тонн выпрямляющей силы |
