Z20 Самостоятельный выравнивание H Луч

Фон:    Вид закрытия на автоматической машине модели Z20 на прикрепленной первой фотографии отражает подробную структуру основного корпуса оборудования.

1. Применение автоматической сборки балки Z20 :

1) Модель: Z20 - самая большая модель автоматической сборки HEAM HEAM и сварки с привязкой , поставляющей собранную и сварную HEAD HEAM с высотой веб -сайта 2000 мм:

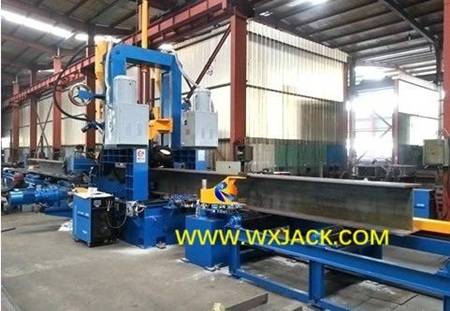

Эскиз на готовой H Beam: ( рис.1 )

2) Задача Z20 Большой  H Beam Сборка и сварки сварки:

Работая вместе с:

A)  LHA55Z или LHA5C H BEAR SAME SARD SWARD MACHING;

б) машина для выпрямления луча HYJ и или YTJ серии H;

Три машины, в том числе первый шаг автоматической машины Z20, создают большие размеры и тяжелый HEM H (сварочный шов с высотой 12 мм выше);

3) Связанное оборудование: Соответственно, wuxi Jack производит еще один вид трех в одном H Beam Searning Swield Machine, для производства световой службы и средней обязанности H Beam. Аналогичным автоматическим компьютером Z20 в этом семействе продуктов является машина изготовления луча Zhj20  Model H :

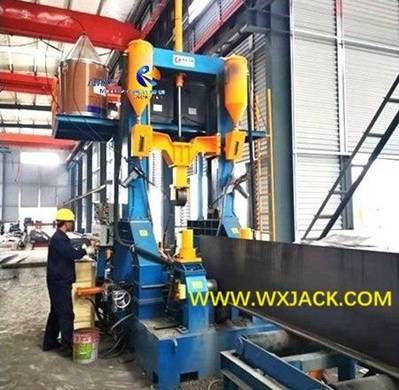

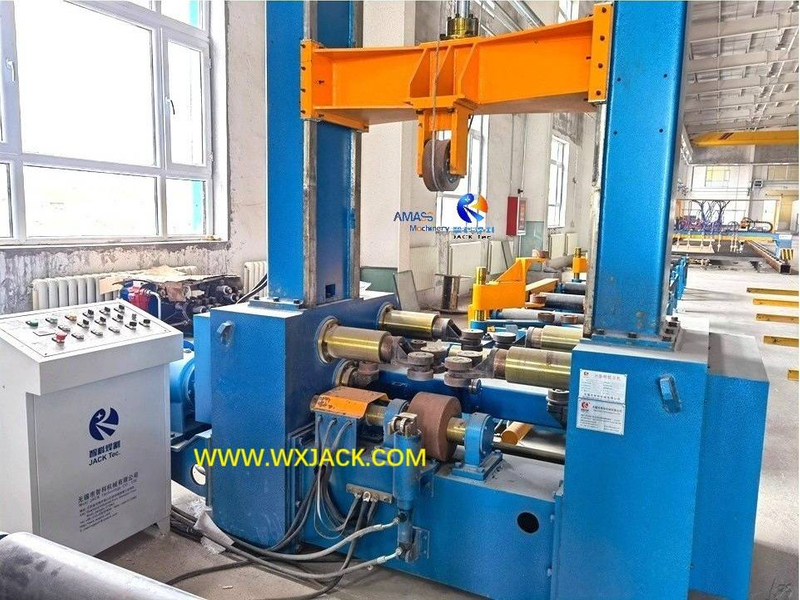

Wuxi Jack Zhj20 Model H Mazencation Machine: ( Рис.2 )

2.  Автоматизация Z -серии Automatic HEAM Сборка балки:

С рабочим режимом ручной ₂ сварки, эта серия Heam Beam Assembly Machine по -прежнему помечена как 'Automatic ', потому что машина является своего рода сложным управляющим оборудованием, интегрирующим задачи:

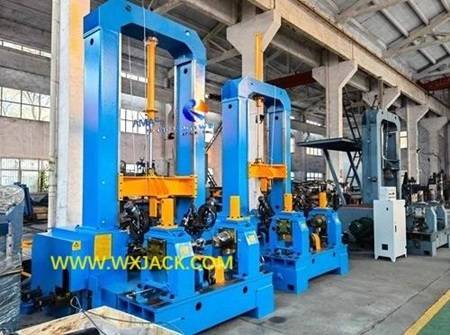

1) подача заготовки, отправка и 180 ° , переворачивающаяся в машине сборочного пучка Wuxi H: ( Рис.3 )

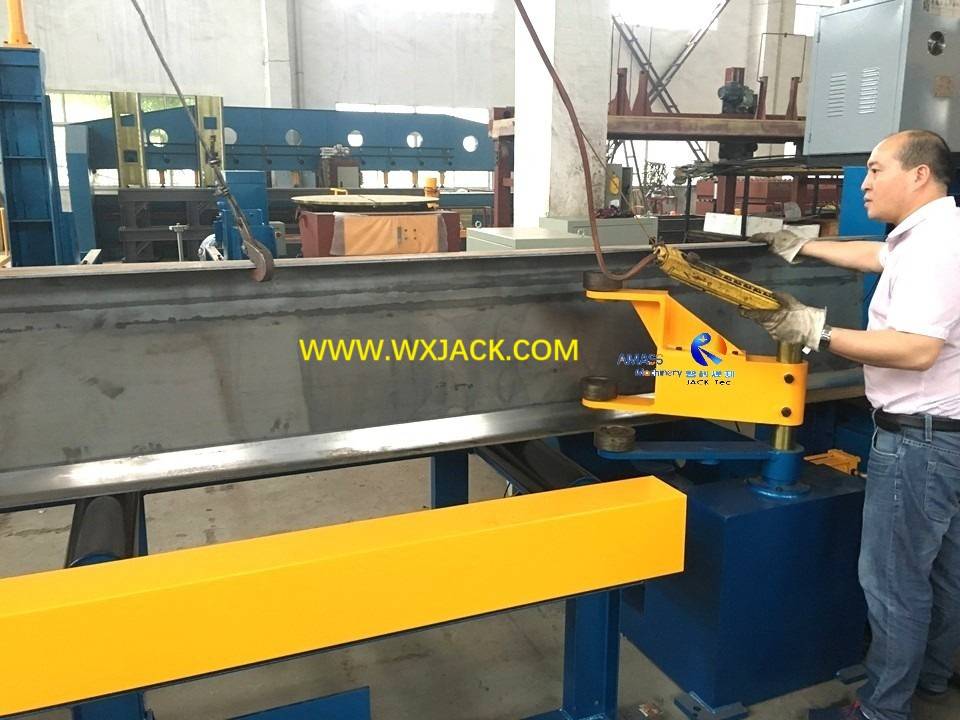

2) Заготовка удерживалась в вертикальном положении от падения во время работы на машине Wuxi Jack: ( Рис.4 )

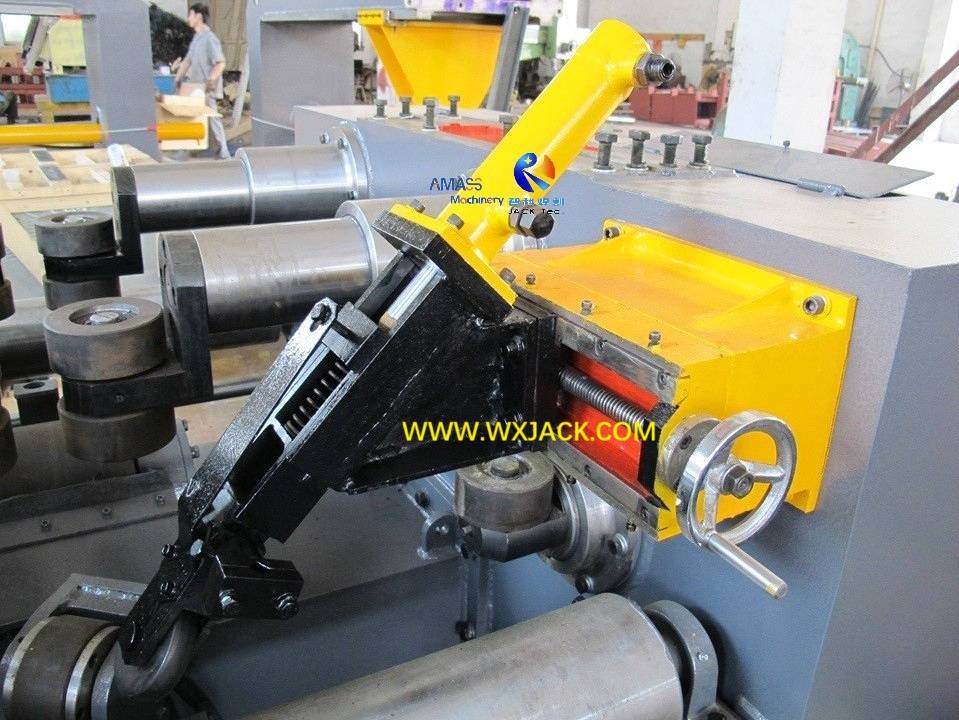

3) позиционирование заготовки, выравнивание, зажим и сборка в машине Wuxi Jack: ( Рис.5 )

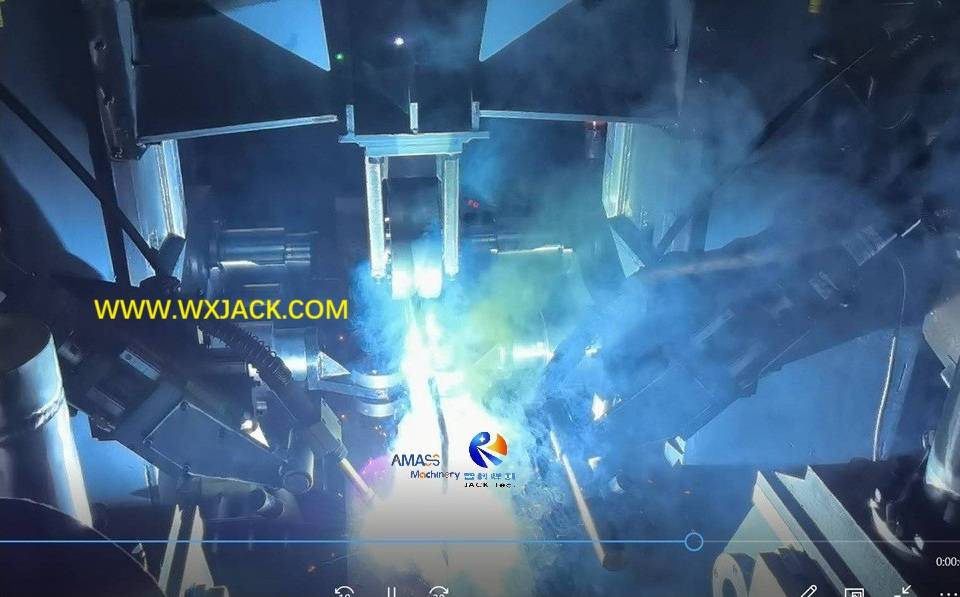

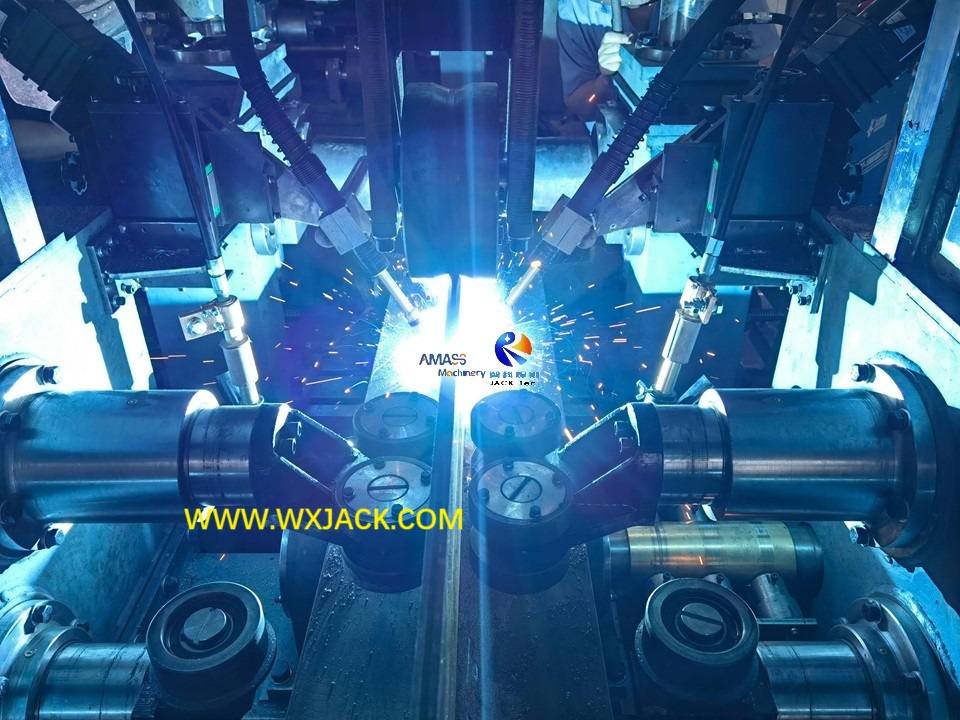

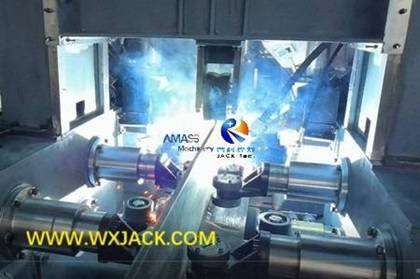

4) Сварка за заготовки ₂ в Wuxi Jack H Beam Сборка и сварка сварки: ( Рис.6 )

В отдельный набор оборудования. Все это манипулируется системой управления автоматической машиной.

3.  Автоматическая операция сборки в машине сборочного балка серии H:

Особенно процесс самостоятельного выравнивания фланца и веб -сайта, который является точной работой сборки в автоматической машине. Чтобы дать четкую иллюстрацию, пожалуйста, проверьте две картинки, как ниже:

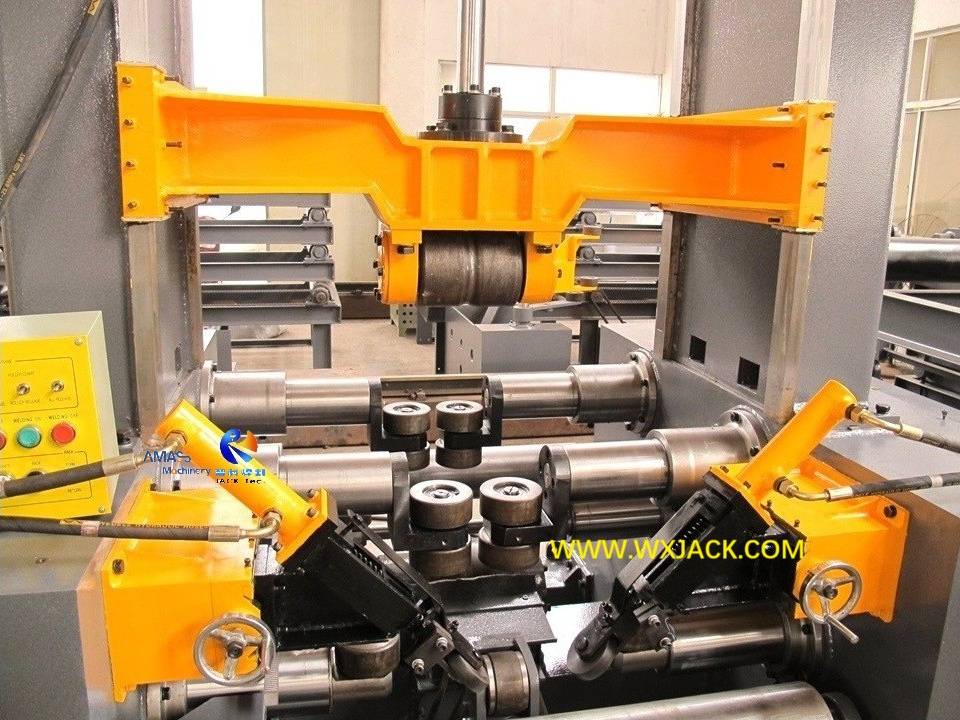

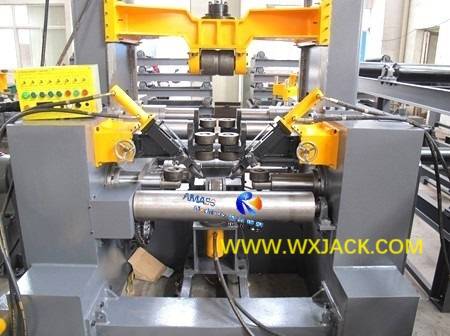

1) Тонкая сборка в Wuxi Jack Automatic Machine:   ( Рис.7 )

На этом рисунке мы можем наблюдать за выравниванием веб -сайта и зажимами (внутри красного цветового квадратного рамы) машины сборки луча H:

а) две группы выравнивания роликов в одном наборе машины, спереди и задней стороной каждой;

б) для каждой группы есть две пары выравнивания роликов, влево и вправо каждый;

в) для каждой пары есть два куска концентрических роликов, сверху и снизу, собранные с одним и тем же валом;

г) в общей сложности восемь кусочков выравнивания и зажимных роликов в одном наборе машины;

2) Также можно увидеть с той же картинки, каждая пара роликов выравнивания руководствуется направляющей крышкой вдоль направления влево и вправо. В каждом из этих четырех руководящих чехлов находятся свинцовый винт для передачи;

3) Источник сборочного привода в сборе пучков:

Теперь проверьте изображение машины, как ниже. Масляный цилиндр в нижней части изображения (внутри красной квадратной рамы) предназначен для управления вышеупомянутыми восемью кусочками выравнивания и зажимами с помощью свинцового вида:

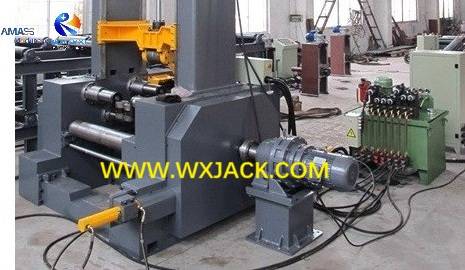

Гидравлический масляный цилиндр и насосная станция Wuxi Jack H Beam Machine:  ( Рис.8 )

а) Гарантия точности сборки: для этапов сборки в этой автоматической машине масляный цилиндр приводит четыре свинцовых вина внутри четырех направляющих крышек одновременно, превращая ведущие витрины в синхронном передаче;

б) заготовка передает: с передачей свинцовых видов, четыре руководящих обложки движутся в сторону веб -сайта в одном темпе (два с левой стороны Интернета и еще два с правой стороны) в автоматической машине;

в) Производительность сборки: Таким образом, в свою очередь, восемь кусочков выравнивания и зажимных роликов движутся к Интернету в том же темпе (четыре с левой стороны Интернета и еще четыре с правой стороны) в машине:

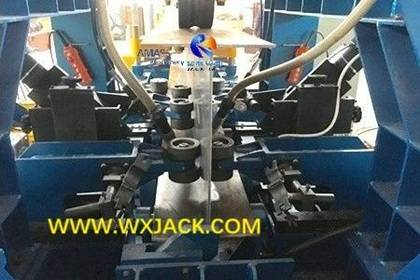

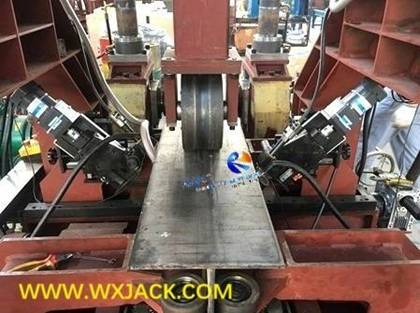

Процесс сборочного процесса в Wuxi Jack IH Beam Assembly Machine: ( Рис.9 )

г) твердо заготовка из заготовки: на восемь частях роликов прикасаются к Интернету одновременно они держат и твердо зажимают Интернет, выполняя задачу самооценки веб -сайта с фланцом в машине;

4) Шаги процесса: приведенный выше процесс происходит два раза для одного куска H Beam, для сначала сборки в ⊥ Form Beam, а затем 工 Beam Forme Beam после этого.

4. Технические параметры автоматической сборочной машины Z20 .
