А. Использование и применение портальных сварочных аппаратов с двутавровыми балками серии LHA/ LHC/ LHT с подвижной пилой:

1. Другое название аппарата для дуговой сварки под флюсом с двутавровой балкой:

В производстве стальных конструкций существует множество одинаковых названий с аппаратом для сварки двутавровых балок, описывающих его с точки зрения: Заготовка / механическая конструкция / режим сварки:

1) Сварочный аппарат для двутавровых балок;

2) Портальный сварочный аппарат с двутавровой балкой;

3) двутавровый портальный сварочный аппарат;....

2. Положение сварочного аппарата с двутавровой балкой:

1) Это второй комплект основного оборудования в Линия по производству двутавровых балок;

2) После сборки двутавровой балки и прихваточной сварочной машины;

3) И перед станком для правки полки двутавровой балки;

4) Эти 3 станка составляют основные рабочие станции линии по производству двутавровых балок;

3. Функция сварочного аппарата SAW I Beam Gantry:

1) Машина для сварки двутавровых балок SAW предназначена для выполнения готовой сварки на собранной и прихваточной сварке двутавровой/двутавровой балки в режиме угловой сварки под флюсом под углом 45°;

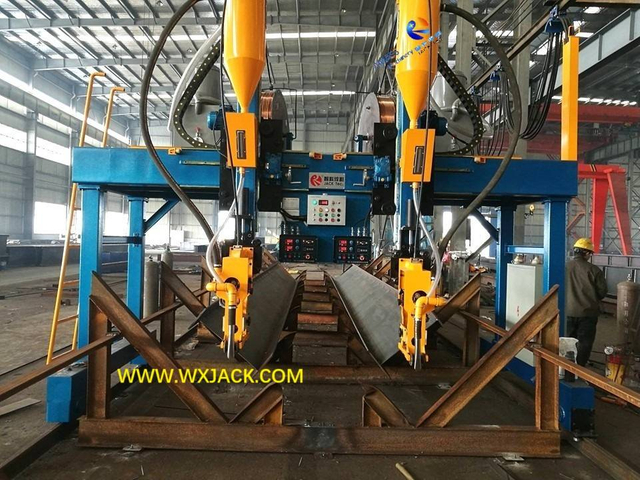

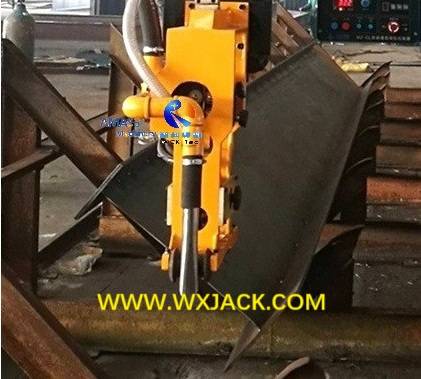

2) Сварочный аппарат Wuxi JACK LHA серии Gantry Moving H Beam SAW и его готовая двутавровая балка в мастерской заказчика: (Рисунок 1)

3) Есть 4 прохода сварочного шва, которые должны быть изготовлены в любой части двутавровой балки;

4) Соответственно, заготовку двутавровой балки необходимо перевернуть на 90°/180° в период изготовления SAW на сварочном аппарате H Beam SAW;

4. Жизненно важное значение машины для дуговой сварки под флюсом с подвижной двутавровой балкой:

1) Сварочный шов является важным показателем для оценки качества готовой двутавровой балки: ее плавление/провар/покрытие/отсутствие дефектов, таких как пористость/механическая прочность;

2) Все эти показатели контролируются во время работы сварочного аппарата H Beam SAW;

3) Таким образом, производительность портального сварочного аппарата для двутавровых балок определяет качество готовой двутавровой балки.

Б. Классификация портальных сварочных аппаратов с двутавровой балкой серии LHA, LHC и LHT:

В зависимости от механической основной рамы машины для сварки двутавровых балок SAW эту группу продуктов можно разделить на три основные подгруппы:

1. Аппарат для дуговой сварки под флюсом с подвижной двутавровой балкой серии LHA:

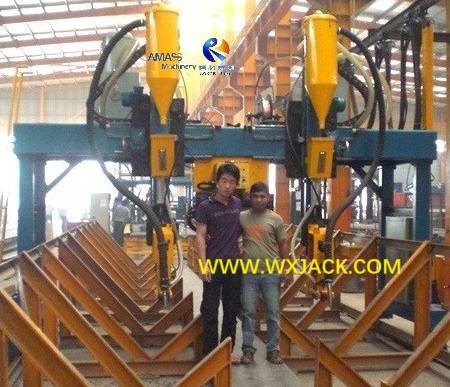

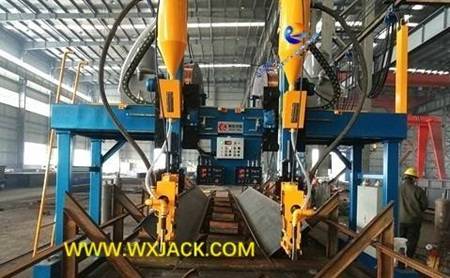

Набор портальных сварочных аппаратов Wuxi JACK LHA5Z со средним управлением: (Рис.2)

1) Основной корпус LHA Портальный сварочный аппарат с двутавровой балкой представляет собой закрытую коробчатую раму, приводимую в движение двигателем для ее перемещения по рельсам;

2) 2 сварочных горелки и вспомогательные устройства монтируются на портальную раму;

3) сварка под флюсом осуществляется вместе с портальной рамой, перемещающейся по параллельным рельсам;

4) 2 части заготовки H Beam на его полу цеха укладываются закрепленные треугольные кронштейны;

5) Рабочая скорость (Скорость сварки под флюсом) контролируется инвертором переменного тока и мгновенно отображается на подвесной панели управления сварочного аппарата с двутавровой балкой;

6) Подразделение на Сварочный аппарат с двутавровым порталом: серия бокового управления LHAC / серия среднего управления LHAZ, несколько моделей в каждой ветви;

7) Широкое использование: Этот тип машины для дуговой сварки под флюсом с подвижной двутавровой балкой имеет самый высокий объем продаж среди своей группы продуктов;

8) Применимый сайт приложения: Эта серия работает как отдельно работающий сварочный аппарат для двутавровых балок под флюсом, который не подходит для использования в автоматической линии по производству двутавровых балок.Обычно работает в виде одного набора или двух наборов в группе;

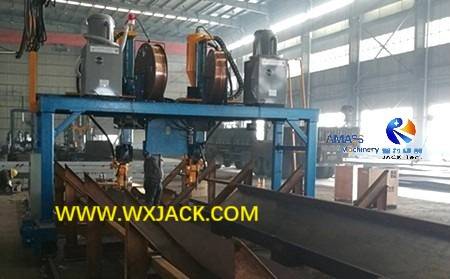

Комплект Wuxi JACK LHA5C с боковым управлением Gantry Moving SAW H Beam Welding Machine: (Рис.3)

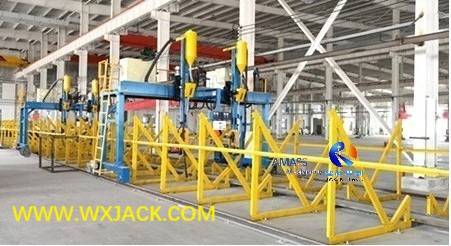

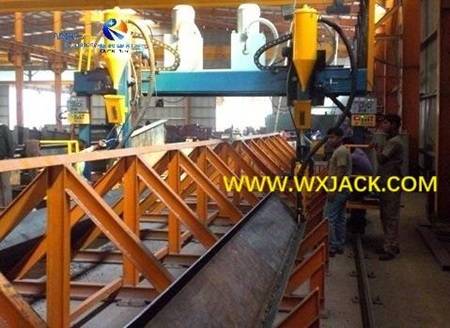

2 комплекта сварочного аппарата с двутавровой балкой Wuxi JACK LHA5Z с центральным управлением: (Рис.4)

2. Машина для сварки двутавровых балок модели LHC с подвижной колонной SAW:

1) Основной корпус БАК тележка для колонн H Beam SAW Welding Machine тележка стрелы колонны с моторным приводом;

2) Цельная сварочная горелка монтируется на консольную стрелу тележки;

3) сварка под флюсом осуществляется с помощью тележки, движущейся по параллельным рельсам;

4) Цельная заготовка Х Беаm накладывается на гидравлический привод60°ОпрокидываниеСтеллажи;

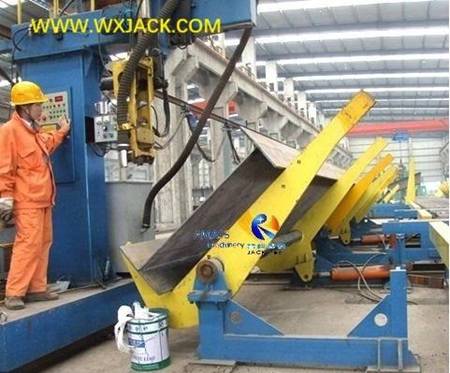

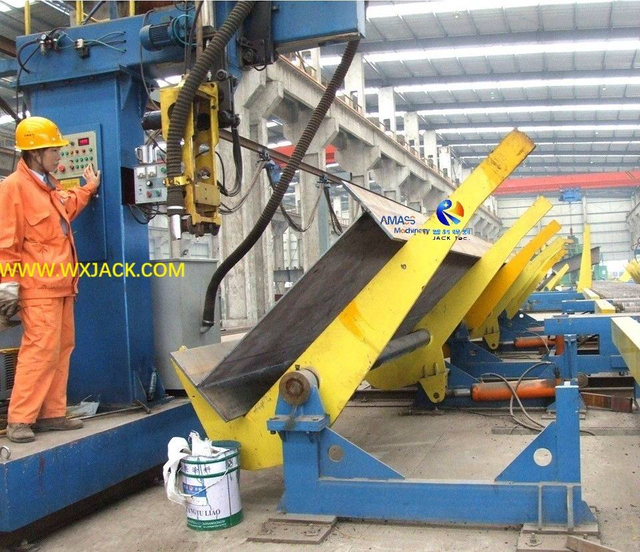

Сварочный аппарат Wuxi JACK LHC H Beam SAW и его переворачивающиеся стойки на 60°: (Рис.5)

5) Рабочая скорость (скорость сварки под флюсом) управляется инвертором переменного тока и мгновенно отображается на встроенной в колонну панели управления сварочного аппарата для двутавровой балки под флюсом;

6) Применимый сайт приложения: Большинство сварочных аппаратов LHC для двутавровых балок работают в зоне SAW автоматической линии по производству двутавровых балок, 4 комплекта в группе;

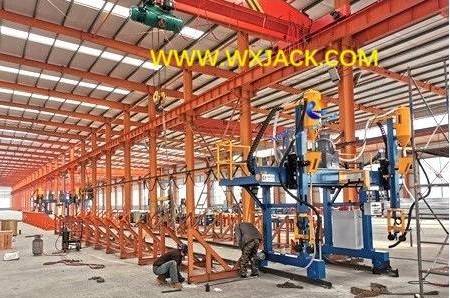

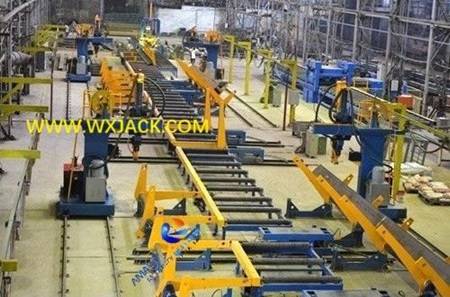

Автоматическая линия по производству двутавровых балок Wuxi JACK и 4 комплекта сварочных аппаратов LHC SAW для двутавровых балок: (Рис.6)

3. Портальный сварочный аппарат с двутавровой балкой LHT Model T:

1) Основной корпус ЛХТ Машина для дуговой сварки под флюсом двутавровой балки с открытой структурой представляет собой комплект моторного привода Т-образной рамы;

2) 2 штуки сварочных горелок собраны на моторизованной подвижной Т-образной раме;

3) сварка под флюсом осуществляется при перемещении Т-образной рамы по параллельным рельсам;

4) 2 части заготовки H Beam на его объекте уложены закрепленные на земле треугольные стеллажи;

5) ПИЛА Скорость сварки управляется инвертором переменного тока VF и отображается в режиме реального времени на подвесной панели управления сварочной машины I Beam Gantry;

6) Применимый сайт приложения: Как и LHA, LHT также работает как отдельный сварочный аппарат для двутавровых балок в виде одного или двух комплектов;

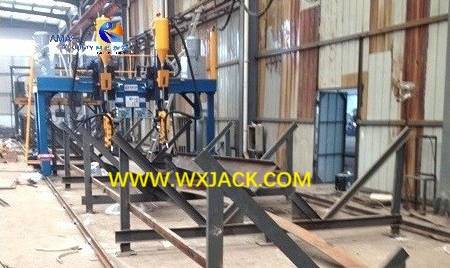

Установка 2 комплектов сварочного аппарата с двутавровой балкой Wuxi JACK LHT: (Рис.7)

С. Основные характеристики портальных сварочных аппаратов LHA/LHC и LHT SAW с двутавровой балкой:

1. Подходящий размер заготовки для различных моделей сварочного аппарата с двутавровой балкой:

1) Модели LHC и LHT Аппарат для сварки двутавровых балок SAW, макс.высота полотна двутавровой балки может составлять от 1500 мм до 2000 м;

2) серия LHA Портальный сварочный аппарат с двутавровой балкой, существует 5 стандартных моделей, как показано ниже:

Портальная машина для дуговой сварки под флюсом серии LHA с подвижной двутавровой балкой
Способ управления	Пролет рельса (мм)	Модель	Макс.Ширина полотна (мм)
Центр управления	4000	LHA4Z	1200
	5000	LHA5Z	1800
	5500	LHA55Z	2000
Боковой контроль	4000	LHA4C	1500
	5000	LHA5C	2000

2. Типичные технические параметры машины для сварки двутавровых балок SAW:

Параметр	Спецификация	Примечание
Положение сварки под пилой	Угловая сварка под углом 45°
Скорость сварки под флюсом (мм/мин.)	240 ~ 2400	Управляется инвертором переменного тока
Холостой ход, высокая скорость (мм/мин.)	3200
Ширина полки двутавровой балки (мм)	200 ~ 800
Толщина полки двутавровой балки (мм)	6 ~ 40
Высота стенки двутавровой балки (мм)	200 ~ 2000	Отличается от конкретной модели
Толщина стенки двутавровой балки (мм)	6 ~ 32
H Длина балки (мм)	4000 ~ 15000
Макс.Портальный пролет (мм)	5500	Отличается от конкретной модели
Длина направляющей гентри (мм)	18000
