Z18 Self выравнивание H Луч

штат:
Количество:

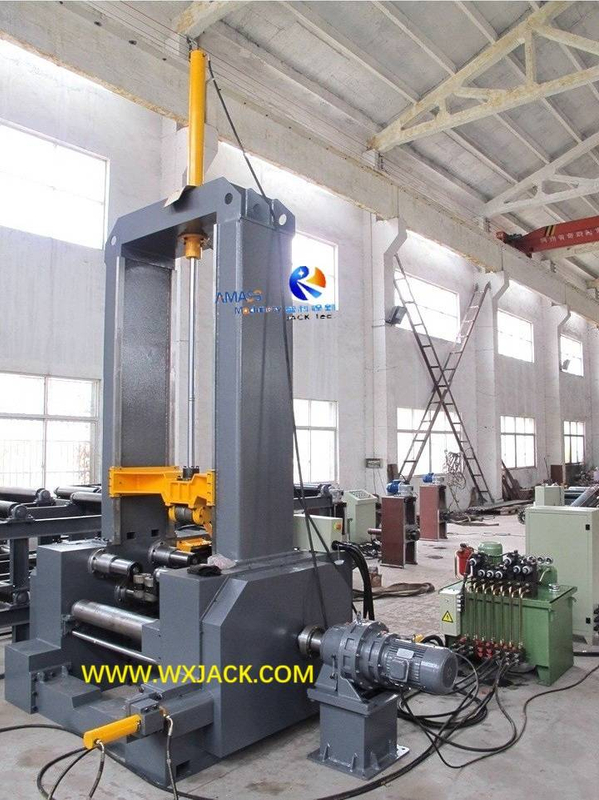

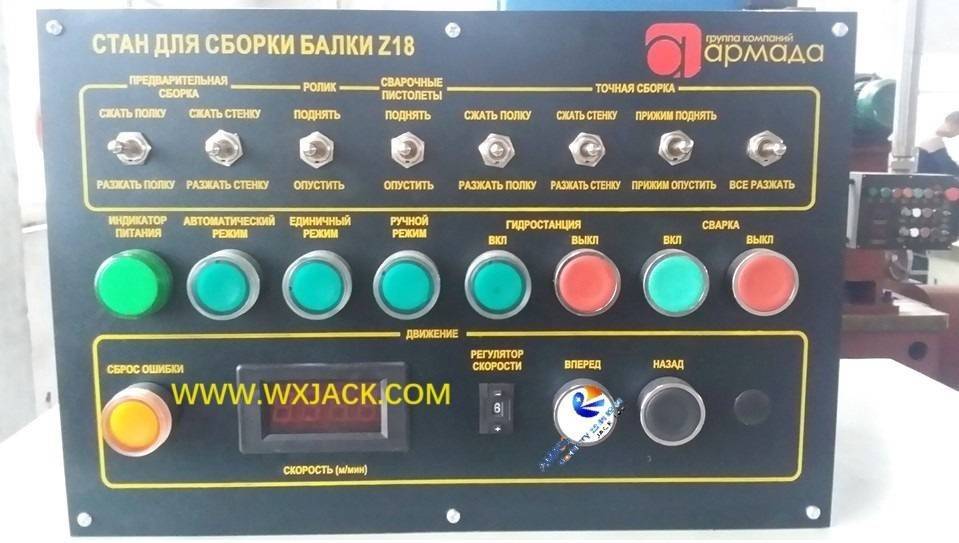

Сборка балки Z18 H и сварка первой фотографии была сделана на сайте клиента, на этапе установки и ввода в эксплуатацию. Вы можете найти его основной мотор, гидравлическую насосную станцию ​​и плату управления вдоль основной каркаса HEAM Heam Machine.



1     Краткое описание на машине с высокой точностью h луча H:

1)      Эта модель представляет собой высокую точность H лучевой сборку и сварку с высокой точностью H, между Z15 и Z20. Он разработан Wuxi Jack на основе обширного рыночного исследования и отзывов от клиентов;

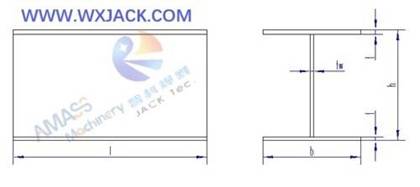

Сборка балки рис.

2)      Самая большая высота веб -высоты, поставляемой из машины для сборочного пучка Z18 I, составляет 1800 мм. Модель аналога в трех в одном H Лучком сварке сварки сварки PHJ18 H BEAM MACHINE а также ZHJ8018 H изготовление луча; Модель аналога машины сборочной сборочной сборочной машины Z18 H в HEAM BEAR BEANGED MACHING может быть LHT H BEAM SAW;

3)      Получение выгоды от точно контролируемого процесса сборки, в том числе грубого позиционирования первой стадии и точного фитинга второго этапа (пожалуйста, проверьте ниже два наброска), эта высокая машина для сборочного пучка I может сделать сборку H Beam с наилучшей степенью точности, что больше всего встречает Строгое требование от клиента.

Сборка балки фиг.                      Сборка балки фиг.

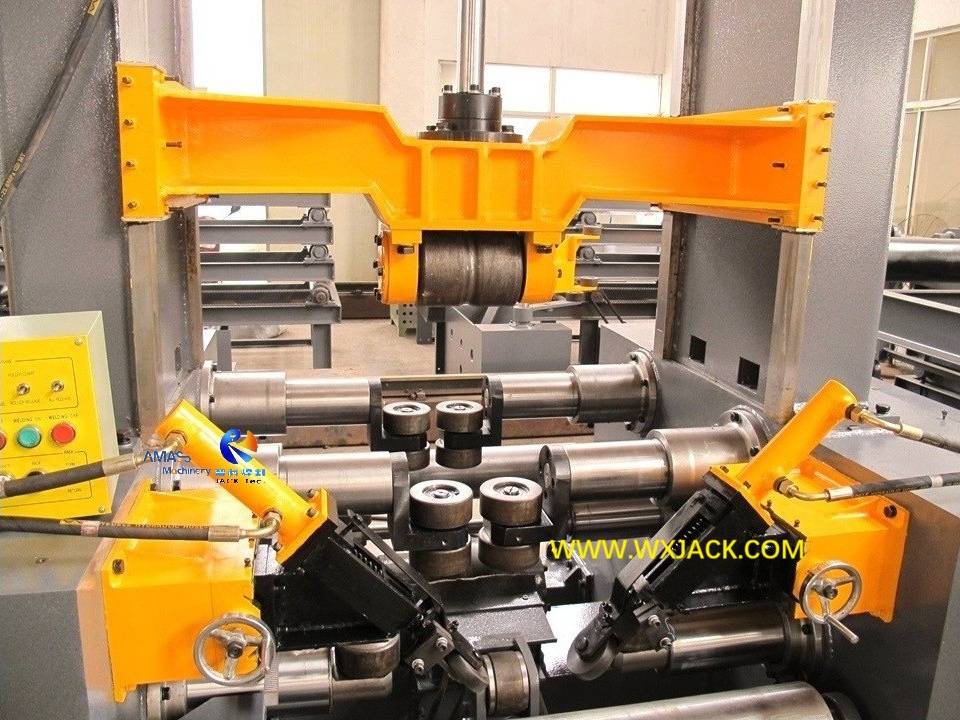

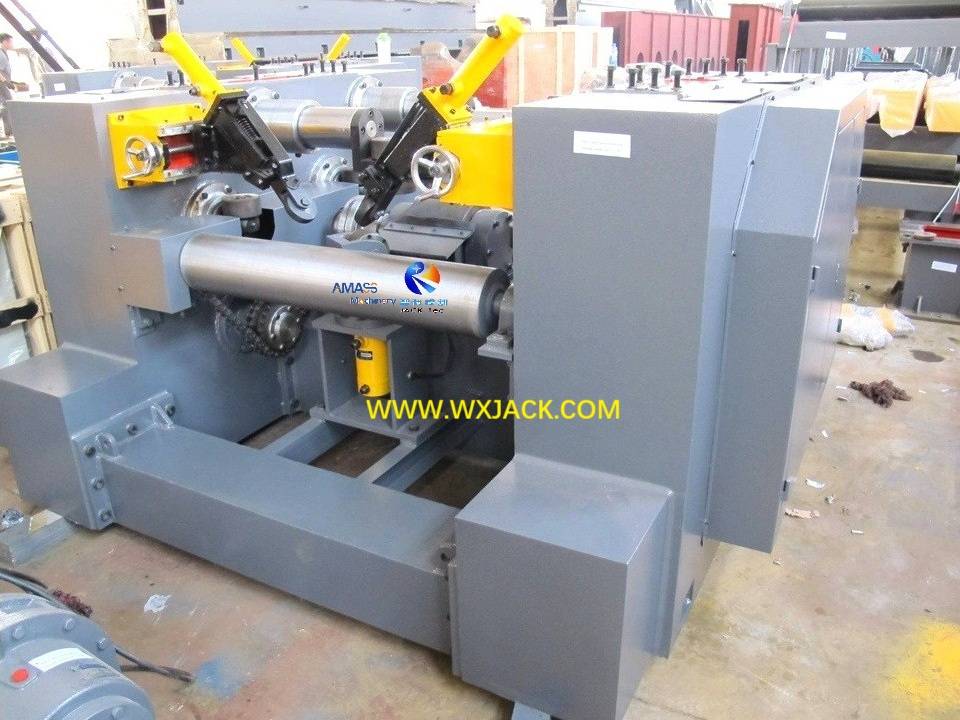

Сборка первого этапа                      Точная сценическая сборка



2     Краткое описание выравнивания фланцев и веб -сайтов с Z -серией Высокая точность H Сборка луча и сварка газона:

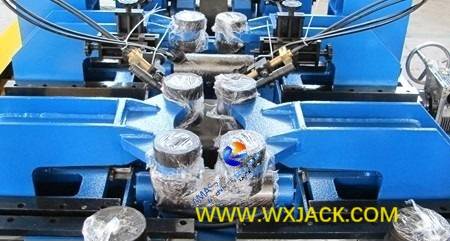

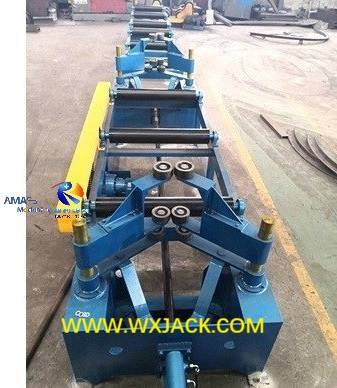

1)      Из -за необходимой сильной силы, позиционирование и выравнивание фланцев и веб -сайта в этой машине для сборочного пучка I приводится в гидравлическую трансмиссию, с обеими сторонами зажиманы и выровнены синхронно, обеспечивая точный контроль на веб -странице и фланце HEM с различными спецификациями;

Сборка балки фиг.

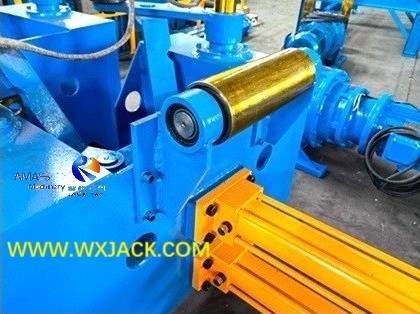

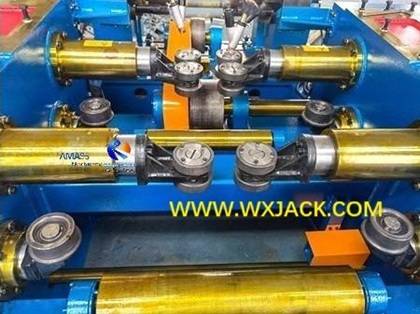

2)      В этой высокой точке h балок сборочный аппарат автоматический выравнивание является точным, для партии заготовков с той же спецификацией не нужно регулировать каждый раз (эксцентричный ролик используется для регулировки, см. Ниже эскиза);

Сборка балки фиг.

3)      Во время работы серии Z Self выравнивания High Pression I Beam Assembly и сварки сварки, остановка, приводимые в движение гидравлической системой на краю H Beam, играют роль обеспечения идеального выравнивания на краю веб -сайта и фланцев.

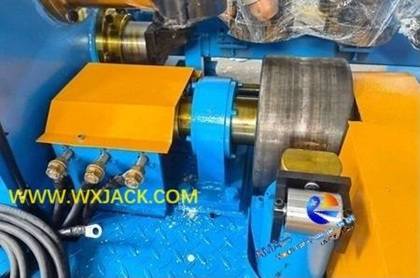

Рис. 6 I Beam Сборка



3     Краткое описание автоматической точечной сварки устройства Z18 Высокая точность H лучевой машины:

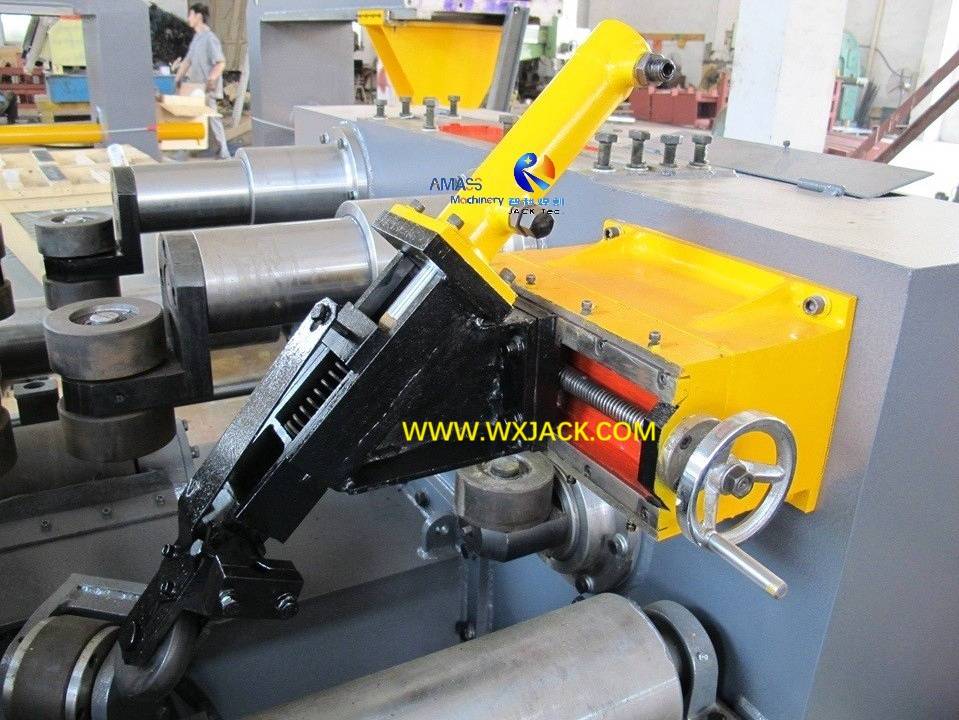

1)      Агрочная трассировка устройства Z18 H Beam Сборка сборок:

Блок отслеживания дуги автоматической системы точечной сварки в этой высокой точке h лучевой сборки, а сварная машина для привязки приводится в систему с легким нефтяным цилиндром, не нужно использовать сжатый воздух;

2)      Сопутствующий2 Сварка питания питания Z18 H BEAM Узги и сварки сварки:

а)       Бренд CO2 Сварка питания, оснащенная в машине сборочной сборочной сборочной марки серии H Series H, имеет два варианта китайского внутреннего Huayuan NB-350 и Japan Panasonic KR-350; (Пожалуйста, проверьте ниже наброски)

Сборка балки фиг.      Сборка балки фиг.

б)      Оба бренда имеют стабильную производительность, которые проходили тестирование и проверку до длительного периода, используя надежную производительность машины для сборки I Beam;

в)       Huayuan NB-350 имеет на 40% меньше цитат, чем Japan Panasonic KR-350.



4     Технические параметры Z18 High Precision H Beam Machine:

Ниже приведены спецификации этой автоматической автоматической среды высокой точки I и сварки сварки:

Модель

Z18 Высокая точность H луча и сварка

Максимум. H Лучаный веб -высота (мм)

1800

Диапазон h луча толщины (мм)

6∽32

Диапазон ширины фланца H (мм)

200∽800

Диапазон толщины фланца H (мм)

6∽40

Диапазон длины луча H (мм)

4000–12000

Максимум. Вес луча

20   Тонна

Стиль выравнивания Интернета и фланца

Самооценка

Стиль сварки

Автоматический   Сопутствующий2 Сварка с помощью PLC, контролируемой PLC

Скорость сварки сборки и привязки (мм / мин.)

500 ~   6000

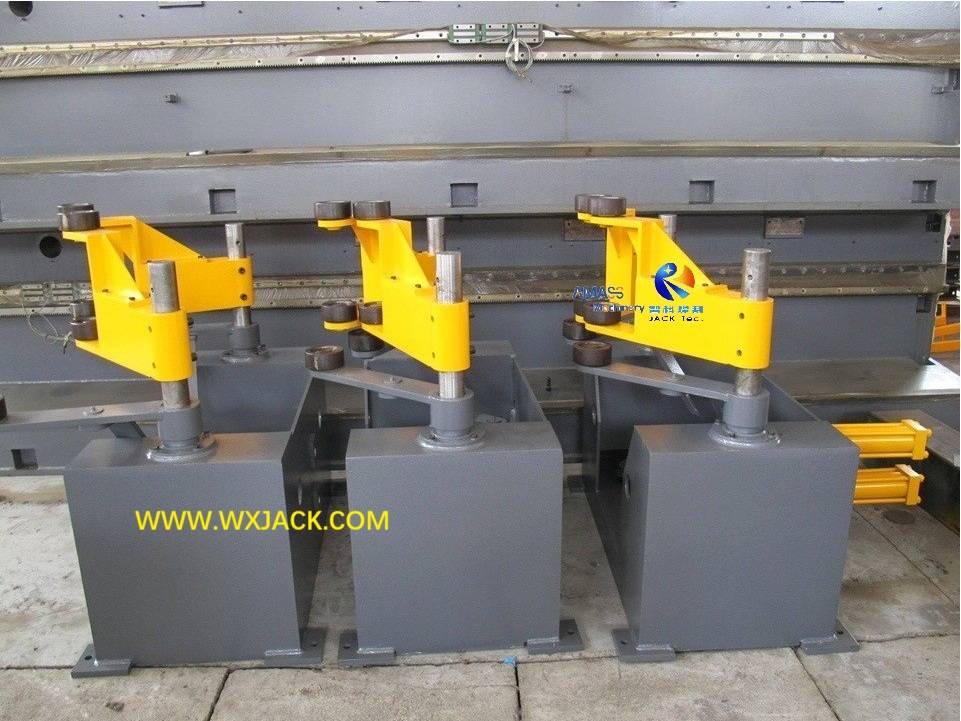

Длина входного конвейера (мм)

2600   x 3

Длина выходного конвейера (мм)

2600   x 3
