MP35 Расплавлять за счет экономически эффективного сварки пластинчатого соединения

Операция вида на  пластинку сварки сварки соединения:

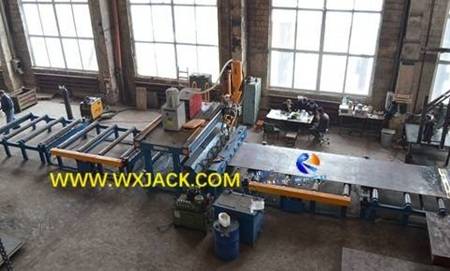

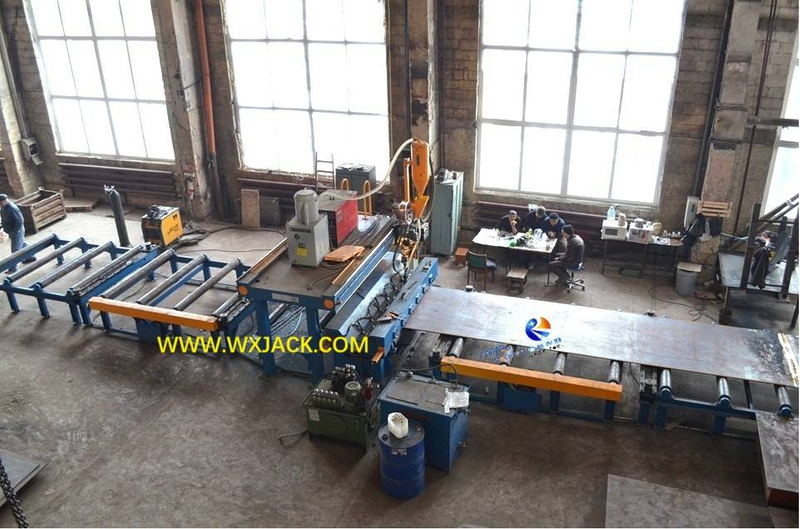

Вертикальный вид на наборе wuxi -разъема, производимого и экспортируемого в российскую модель модельной пластины , на прикрепленной первой фотографии демонстрируется на типичном рабочем месте оборудования: сырье (металлические пластины для соединения) рядом с конвейером и завершенное соединительное пластинку на таблице роликового перевозчика выходного конвейера: Стол: таблица роликового перевозчика: таблица роллера вывода.

Типичный рабочий сайт и готовая заготовка Mp35 Model Machine: ( Рис.1 )

1. Медная прокладка и циркуляция охлаждающей воды для таяния технологии MP серии MP Plate Plate Sail Saint Machine:

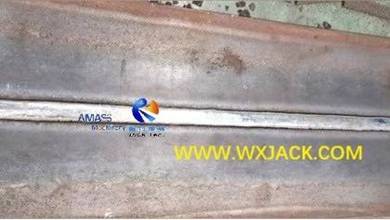

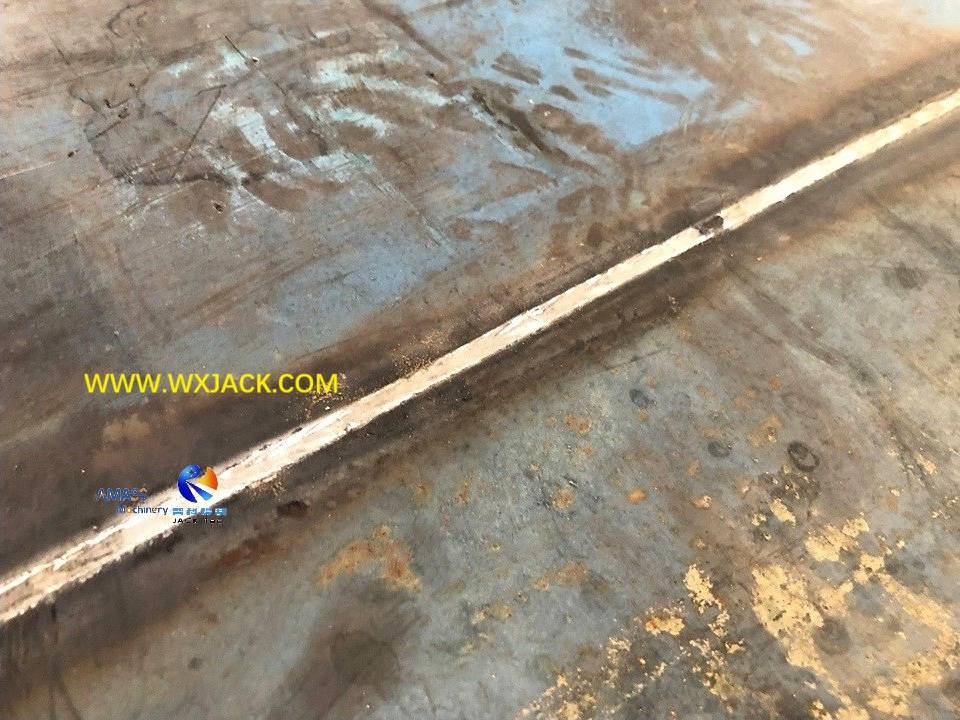

1) Готовой сварки на соединительной пластине: Вы можете найти сварочный шов, образованный на соединении, справа от большей части первой фотографии, и локальное усиление на прикрепленной второй фотографии и внизу. Плоская сварка пластина MP Plat Plat Butting Machine использует с помощью технологии Wuxi Jack Patent Technology в процессе сварки пилы, обеспечивая высокий уровень сварочного шва на обеих сторонах соединительной пластины, с однозабочной сваркой. Это повышает эффективность сварки до исходного двойного уровня:

Готовой сварки сварки на соединительных пластинах: ( Рис.2 )

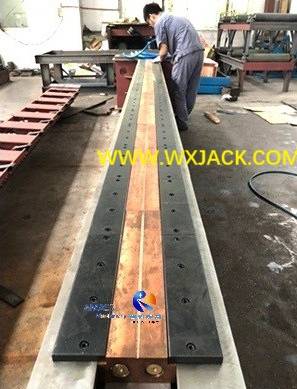

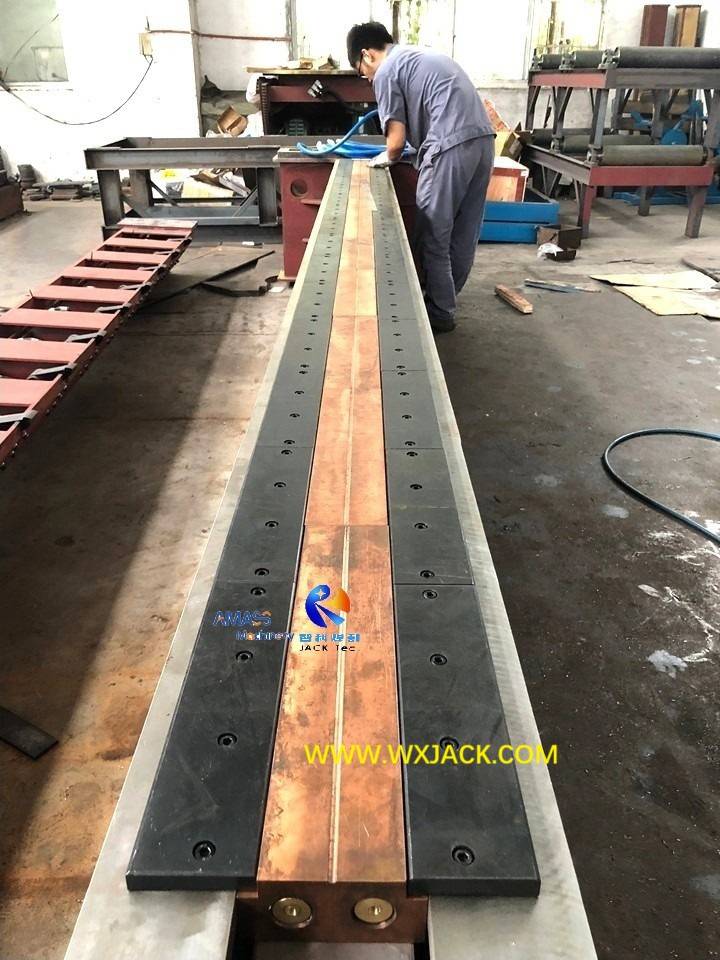

2) Прикрепленная 3 ^-е фото показывает расположение медной прокладки перед его установкой в ​​шарнирную машину для сварки пластины. Для успешного завершения таяния через (полностью проникновение сварки), особенно для пластин среднего и большого размера, медные прокладки и его блок водяного охлаждения имеют решающее значение для завершения работы:

Развертывание на циркулирующей воде с медной прокладкой во время сборки машины: ( Рис.3 )

3) Расплатить через то, что он стал в Wuxi Jack MP Series Series Plate Butt Sainting Machine:

а) сварки Поток

б) Пластины зажима: и два куска листовых металлических пластин плотно нажимают на медных прокладках, с еще одним большим количеством сварки, нанесенного на сварочном шве, проверьте прикрепленное видео и прикрепленное 4 ^-е фото:

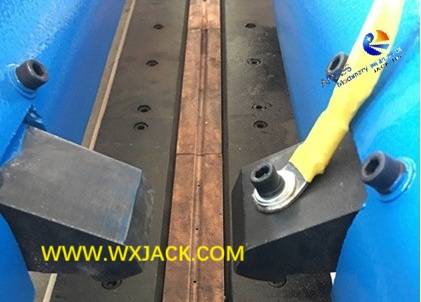

Прочно зажимая 2 куска пластины с блоками, которые приводят в движение гидравлическими цилиндрами: ( Рис.4 )

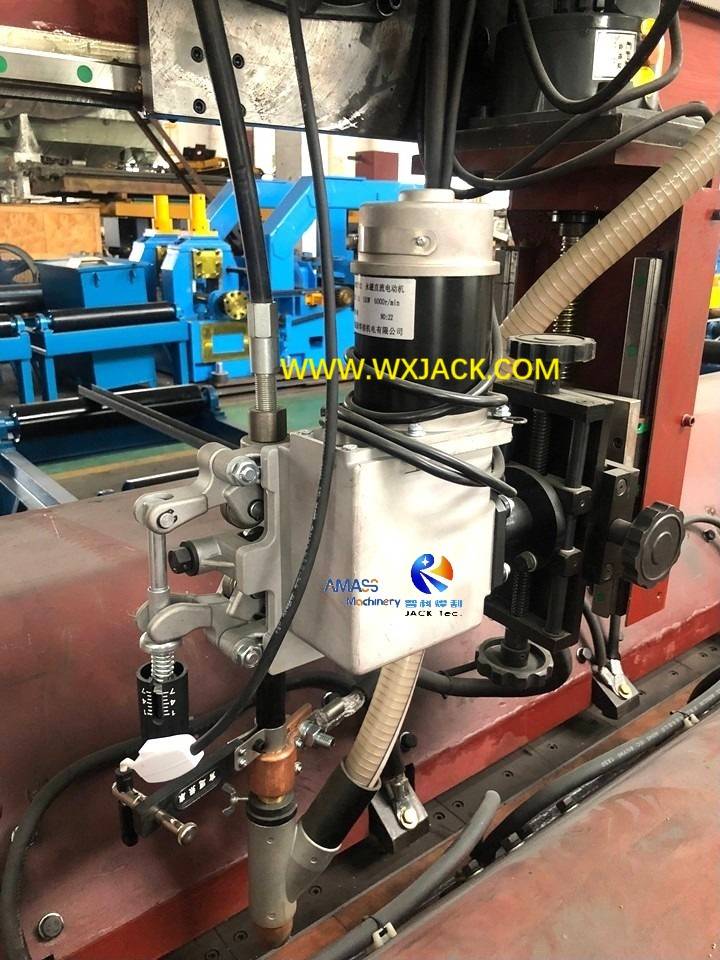

 в) таяние через сварку: большая тока пилы (погруженная дуговая сварка) и медные прокладки помогают реализовать полностью проникновение сварки, который находится в машине, достигая цели таяния через;

4) Водяной охлаждение медных прокладков  в сварке сварки на пластинке:

а) Зачем нужен водяной охлаждение:  в серии MP машины серии MP у пилочной сварки имеет большой ток, который генерирует достаточно количества тепла, и может оказать негативное влияние на медные прокладки и сварки. Соответственно, существует циркулирующая система охлаждающей воды, для эффективного охлаждения этих медных прокладков во время работы сварки сварки сварки пластины;

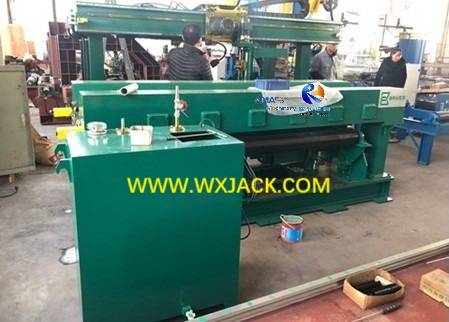

б) Принцип работы:  Как видно из прикрепленной 3 ^-е фото, оператор соединял эти медовые прокладки с резиновым шлангом синего цвета. Во время сварки пилы большой тока охлаждающая вода проходит через этот резиновый шланг, убирая тепло от медных колодок. Большой резервуар для воды расположен в области функциональной области машины вместе с системой гидравлических насосов, заполняя всю систему водяного охлаждения для медных прокладков:

Охлаждающая вода с большой емкостью, оснащенная MP Model Machine: ( Рис.5 )

5) Высота медных колодков  в сварке сварки сварки с помощью листовой пластины:

а) Рабочий путь:  медные колодки поднимаются в целом под моторным приводом;

 б) он спускается вниз во время подачи и высылает пластины в машину и за ее пределами, и поднимается на позиционирование пластин, а затем твердо прижимается к нижней поверхности сварочного шва;

c) Вверх и вниз  ход медных прокладков управляется с помощью фотоэлектрического переключателя в системе управления машиной.

2.   Значение ' Эффективное ' В эксплуатации сварки сварки пластинки:

Одна двойная функция машины: эта машина с основной технологией патента Wuxi Jack,  включает в себя функцию разрезания и сварки в одно оборудование и удваивает производительность в соединении пластин с помощью:

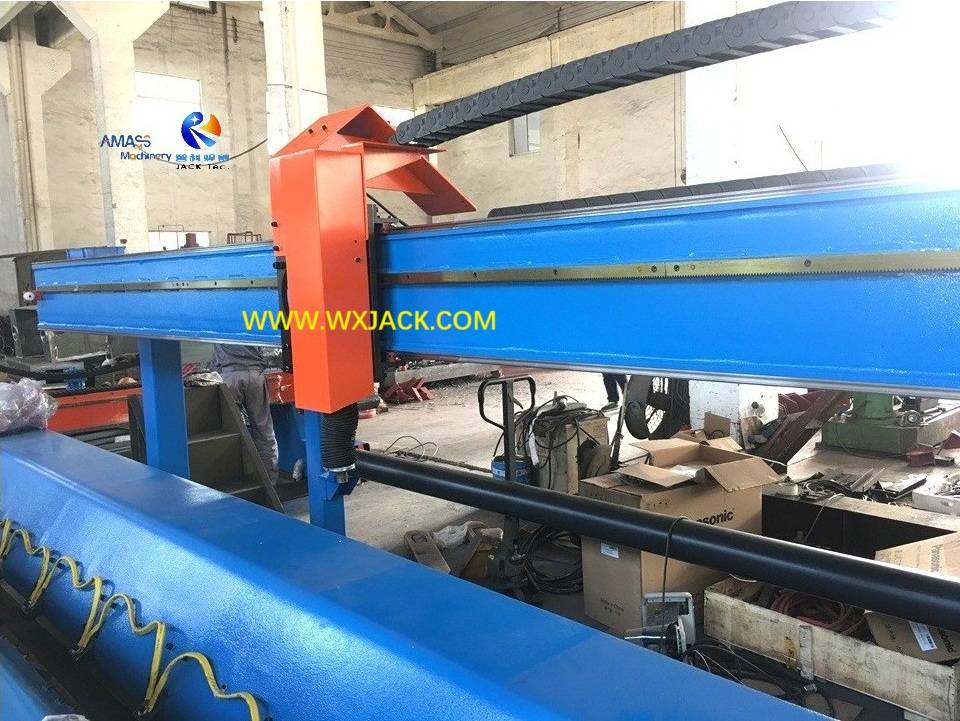

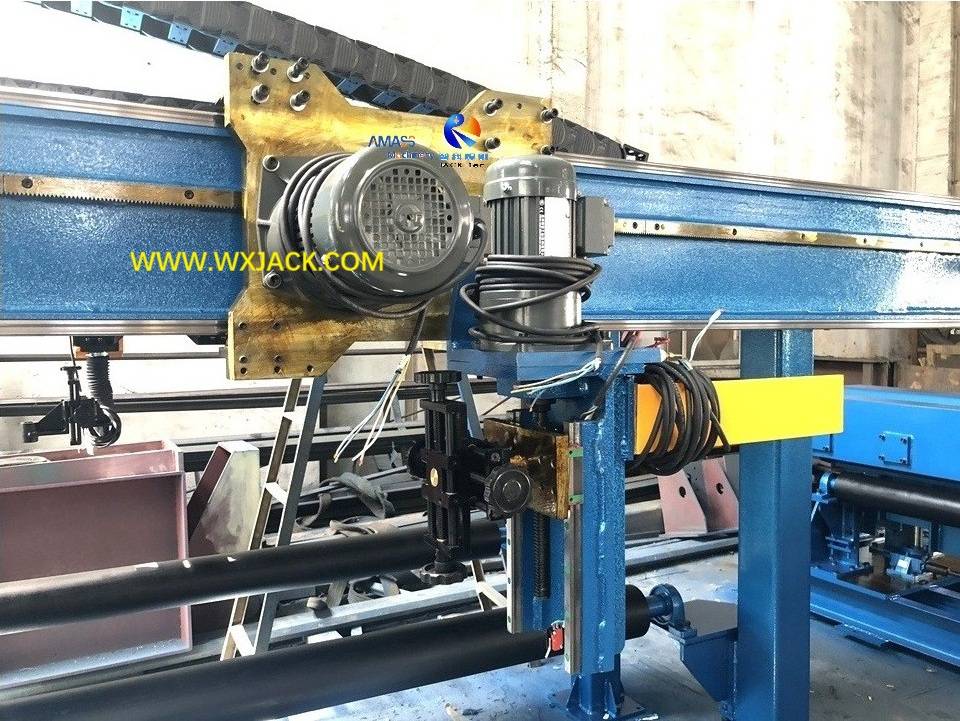

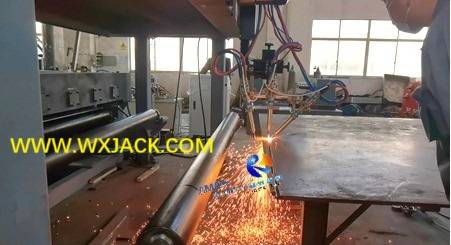

1) Тройная резка пламени: интегрируйте функцию скоси с помощью факела с тройным резки кислорода, как показано на 5 ^-й фотографии и внизу. Без этого скосление на тарелке, толще 15 мм, необходимо реализовать с помощью краевой фрезерной машины серии XBJ или  машины с тройной пластиной серии CNC-CG ; Или, без скопления для изготовления сварной канавки, макс. Толщина для сварки приклада составляет всего 15 мм вместо 40 мм для стандартной спецификации:

Программное пламя  для кислорода .​

2)  Снимите второй шаг сварки на противоположной стороне пластин и, следовательно, опасную и туалую работу металлических пластин, переворачивающихся;

3)   Удалить задание по выбиванию углерода , которая необходима до второй боковой сварки;

В целом, любые 2 части грубых металлических пластин могут быть соединены вместе с одним временем, проходящим через  машину серии Wuxi Jack MP . Это похоже на 3 -й в 1  -часовую сварку сварки , что один набор машины интегрирует несколько функций в один набор мощного оборудования.

3. Технические параметры  MP35 Plate Butt Butding Machine:
