А. Использование интегральной машины для выпрямления и сварки двутавровой балки 3 в 1:

1. Другие часто используемые названия сварочной машины для изготовления двутавровых балок:

1) Интегральная машина для выпрямления сварных швов в сборе H-балки 3 в 1;

2) Установка машины для изготовления полной двутавровой балки;

3) Машина для изготовления двутавровых балок

4) Сварочный аппарат для балок 3 в 1;

5) Встроенная функция сварочного аппарата для двутавровых балок;

2. Применение сварочного аппарата для балок 3 в 1:

1) Функция: Это автоматическая сварочная машина нового поколения для производства двутавровых балок, обладающая передовой технологией и удобным управлением;

2) Выход: Машина для изготовления двутавровых балок Fit Up производит сварные двутавровые двутавровые балки с высотой стенки от 200 мм до 2000 мм, сварочным носком от 6 мм до 12 мм, основными рабочими деталями, применяемыми в проектах строительства стальных конструкций;

3) Эскиз сварки двутавровой балки на машине для изготовления двутавровых балок: (Рисунок 1)

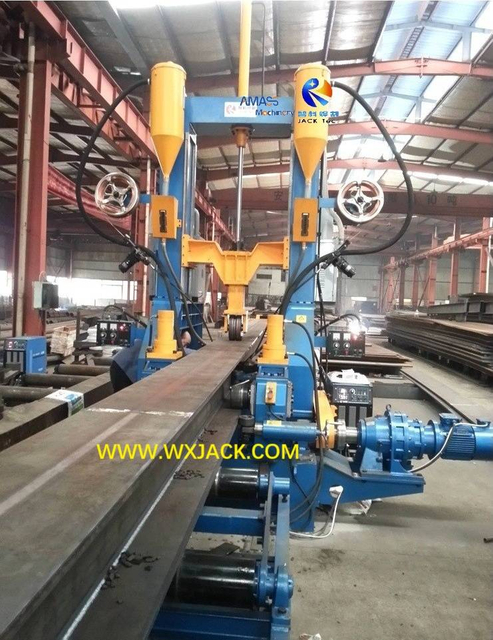

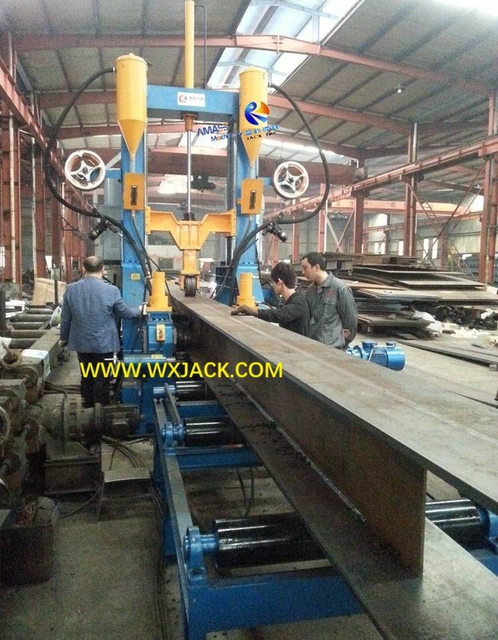

4) Сварка двутавровых балок, производимых на сварочном аппарате для сварки двутавровых балок со встроенной функцией Wuxi JACK: (Рис.2,3)

Б. Преимущества машины для изготовления двутавровых балок Wuxi JACK Fit Up:

1. Одна машина равна трем с интегрированной машиной для выпрямления сварных швов в сборе двутавровой балки 3 в 1:

Эта машина объединяет функции трех оригинальных центральных машин в Линия по производству двутавровых балок:

1) Машина для сборки двутавровой балки и прихваточной сварки;

2) Аппарат для дуговой сварки двутавровой балки под флюсом;

3) Машина для правки фланцев двутавровой балки;

В единый комплект оборудования;

2. Огромные финансовые преимущества сварочного станка для изготовления двутавровых балок:

Таким образом, в области производства сварных двутавровых балок легкой и средней мощности, Машина для изготовления двутавровых балок 3 в 1 может сэкономить бюджет клиентов благодаря количественным данным:

1) Более 50% инвестиции в машины;

2) Более 60% стоимость земли и коммунальных услуг в период;

3) Более 60% ручной труд;

4) Более 60% переменные затраты на ежедневную эксплуатацию, включая электроэнергию/техническое обслуживание/расходные материалы и т. д.;

5) Удалять подразделение внутренней логистики среди оригинальных 3-х комплектов машин.

С. Конкурентные преимущества машины для сварки балок Wuxi JACK 3 в 1 H:

1) Самая ранняя разработка: PHJ и ZHJ серии 3 в 1. Сварочно-правильный комплексный станок для сборки двутавровой балки является превосходным продуктом нашей компании. В 2009 году Wuxi JACK стал первым^ул. отраслевая компания по модернизации машины для изготовления балок IH от концептуального проектирования до практического использования и вывода на рынок;

2) Техника высшего класса: Машина для изготовления двутавровых балок 3 в 1 Разработанный Wuxi JACK имеет общие технические преимущества по сравнению с продукцией других поставщиков., охватывающий 3 основные функции сборки/сварки/выпрямления.Для получения более подробной информации, пожалуйста, проверьте страницу продукта на Машина для изготовления двутавровых балок;

3) Ведущая доля рынка: За последние два десятилетия мощный сварочный аппарат для двутавровой балки 3 в 1 Wuxi JACK широко приветствовался клиентами как в Китае, так и за рубежом, особенно в России, Центральной Азии, Юго-Восточной Азии и Южной Америке.

Д. Классификация встроенной машины для выпрямления сварных швов H-балки Wuxi JACK 3 в 1:

1. Две серии машин для изготовления двутавровых балок 3 в 1:

Серия PHJ и серия ZHJ:

1) Отличается способом подгонки фланцев и стенок и, следовательно, стилем поперечного сечения готовой двутавровой балки;

2) Поперечное сечение двутавровой балки от сварочного аппарата двутавровой балки с интегральной функцией PHJ и ZHJ: (Рис.4)

2. Серия ZHJ 3 в 1. Машина для изготовления полной двутавровой балки:

1) Основное внимание уделяется производству сварных T/I/H балок с симметричным поперечным сечением;

2) Комплект машины для изготовления двутавровых балок Wuxi JACK ZHJ15 Fit Up позволяет изготавливать вертикальные двутавровые балки одинаковой длины: (Рис.5)

3. Машина для сварки двутавровых балок серии PHJ 3 в 1:

Производит сварную двутавровую/двутавровую балку с фланцами одинаковой и разной длины.

Э. Технические характеристики машины для изготовления двутавровых балок Wuxi JACK Fit Up:

1. Сборочная единица машины для изготовления полной двутавровой балки:

1) серия PHJ работает в полуавтоматическом режиме: одна сторона заготовки приводится в движение гидравлическим масляным цилиндром, а другая сторона регулируется вручную поворотом маховика;

2) серия ZHJ работает в автоматическом режиме, обе стороны агрегата приводятся в движение гидравлическим масляным цилиндром;

3) И PHJ, и ZHJ Позиционирование машины для изготовления двутавровых балок Fit Up осуществляется с помощью точной втулки, совмещенной с эксцентриковым роликом, что гарантирует точную установку фланцев со стенкой;

4) Сравнение сборки прижимных роликов компании Wuxi JACK и машины для изготовления полной двутавровой балки, произведенной другими поставщиками: (Рис.6, 7)

2. Сварочный блок в машине для сварки двутавровых балок с интегральной функцией:

1) SAW (дуговая сварка под флюсом) выполняет большую часть сварочных работ, изготавливая фланцы толщиной 6–40 мм;

2) СО₂ Сварка: Это рекомендуемая конфигурация Wuxi JACK. Сварочный аппарат с двутавровой балкой со встроенной функцией, для изготовления сверхлегких двутавровых балок с толщиной полки 3–12 мм;

3) Сравнение блока управления положением сварочной горелки в Wuxi JACK и сварочного аппарата H-балки 3 в 1 другого поставщика: (Рис.8,9)

3. Выпрямляющий блок в сборке двутавровой балки 3 в 1. Интегральная машина для выпрямления сварки:

1) 2-кратная емкость: Машина для изготовления двутавровых балок Wuxi JACK имеет производительность правки в 2 раза больше, чем у других поставщиков:

2) Чтобы быть конкретным, Уси ДЖЕК макс.возможность выпрямления: толщина фланца 40 мм для углеродистой стали Q235 (прочность на растяжение 370 ~ 510 МПа) или толщина фланца 30 мм для углеродистой стали Q345 (прочность на растяжение 510 ~ 600 МПа);

3) Другой поставщик Макс.Возможность выпрямления составляет всего 20 мм толщины фланца для углеродистой стали Q235.Невозможно выпрямить углеродистую сталь Q345;

4) Сравнение выпрямляющего устройства Wuxi JACK и устройства 3 в 1 другого поставщика Интегральная машина для выпрямления и сварки двутавровой балки: (Рис.10, 11)

Ф. Технические параметры сварочного аппарата двутавровой балки с интегральной функцией Wuxi JACK:

1) Ниже приведены параметры стандартных моделей PHJ и ZHJ, сварочный аппарат для балок серии 3 в 1;

2) Мы также разрабатываем и производим специальные спецификации в соответствии с требованиями заказчика.

Интегральная машина для выпрямления и сварки балок 3 в 1 (Машина для изготовления двутавровых балок 3 в 1)
Технический параметр	PHJ15	PHJ18	PHJ20	ЖДЖ8015	ЖДЖ8018	ЖДЖ8020
Высота веб-сайта	200~1500 мм	200~1800 мм	200~2000 мм	200~1500 мм	200~1800 мм	200~2000 мм
Толщина полотна	5~30 мм			6~32 мм
Ширина фланца	200~800 мм			150~750 мм
Толщина фланца	6~40 мм
Высота однопроходного сварного шва	8~12 мм
Длина заготовки	3000~15000 мм
Скорость сварки (Сборка, выпрямление то же)	200~1200 мм/мин (ЧРП)
Размер машины (Д×Ш×В)	28м×4м×4,6м	28м×4м×4,9м	28м×4м×5,1м	28м×4м×4,2м	28м×4м×4,5м	28м×4м×4,8м
