Автоматическая сварочная машина для правки двутавровых балок ZHJ и PHJ с синхронизацией

штат:
Количество:


1      Что такое автоматическая машина изготовления HEAM приводит к производственным силам:

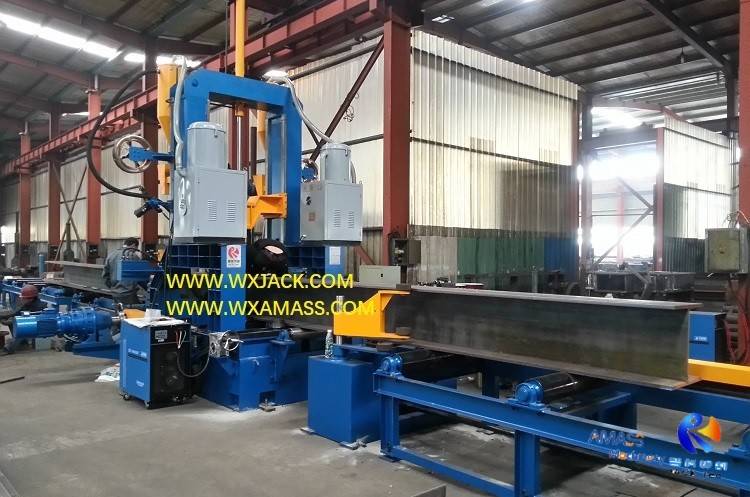

1)     Для всех фотографий, сделанных на работе на месте, работающего на сварной машине для сварки луча, вы можете видеть, что в условиях большинства оператор стоял рядом (иногда даже сидеть в сторону) на машине и внимательно смотрев на машину, как и на случай в 1улФото:

2)     Это истинное значение для автоматической машины или автоматизации машины, которое люди, работающие над ней чем раньше.


2      Синхронизация сборки и выпрямления в трех в одном I:

1)     Самая захватывающая вещь в появлении автоматического производства HEAM-BEAR Automatic h-луча ZHJ & PHJ,-это реализует интеграцию и синхронизацию на трех основных шагах в производстве членов сварки, так что заготовка можно доставить гораздо более экономически эффективным и эффективным способом с этой машиной с этой машиной.

2)     Из которых, одним из ключевых вопросов, является введенная в фазе передачи сборки и выпрямления (из-за структуры машины, сварная ячейка не имеет передачи), давайте здесь рассмотрим короткое обсуждение:

3)     Для семейства продуктов ZHJ & PHJ Integrated H Beam Swing Machine, как подгруппа ZHJ, так и подгруппа PHJ обладают внедорожным вождением его сборки и выпрямления с помощью цепного колеса и звездочки,Но в разных определенных позициях установки;

4)     Сравните с синхронным механизмом сборки и выпрямления:

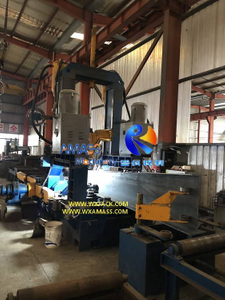

а)     Оборудование PHJ имеет механизм синхронной передачина боковой стороне его базовой рамы, как обсуждалось в разделе продукта \"PHJ15 Full Up Full I Beam Machine\" а также \"Интегральная сварка HEAM PHJ18\", пожалуйста, проверьте. Для явного сравнения, см. 2н.д.фото на боковом соединении передачи PHJ (ярко-желтая цветовая горизонтальная длинная крышка);

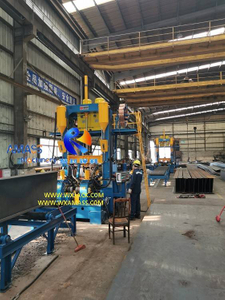

б)     Напротив, оборудование ZHJ имеет механизм синхронной передачиУстановлен в среднем положении своей центральной рабочей зоны, или в соответствии с центральной линией базовой рамы машины. Пожалуйста, проверьте 3rd.Фото, механизм цепного колеса и звездочки защищены с длинной крышкой оранжевого цвета, проходящей через базовую раму;

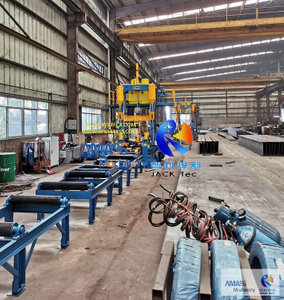

в)     В качестве дополнения 4турнирФото дает вертикальный вид на базовой раме от противоположной стороны по отношению к 3rd.Фото: Сборка сечения интегральной функции H Лучаной сварочной машины.


3      Как получить удовлетворительное качество сварки в интегральной функции ZHJ & PHJ H?

1)     В 5турнирФото, инженер из Wuxi Jack проводил обучение на рабочем персонале на объекте клиента, по эксплуатации и обслуживанию автоматического производства HEAM PHJ. Итак, что нужно делать каждый день?

Повседневная сварка работа:

а)     Проверьте проводящую форсунку сварочного факела, подтвердите, сожжено ли она или ведет блог, является ли проводное кормление плавным;

б)     Для работы сварки машины для изготовления пучка I сохраните расстояние между наконечником сварки и сварочным шов в диапазоне 15 ~ 20 мкл (0,15 ~ 0,2 мм): слишком большое расстояние может вызвать проблему артирования, а слишком небольшое расстояние может принести сложность в подаче проводов;

в)     На боковой стороне восстановления потока есть вентиляционное отверстие. Пожалуйста, проверьте 5турнирФото. Это для коллекции пыли. Обязательно регулярно чистите накопленную пыль из этого вентиляционного отверстия;

D)     Для толщины веб -и фланца выше 25 мм, предложение состоит в том, чтобы сделать сварную канавку заранее, прежде чем превращать в луче HEM/ I, с помощьюXbj/sxbj-steries receming machine;

2)     И 6турнирФотография находится на готовом шов от этого оборудования ZHJ & PHJ. При правильном выборе на типе сварки (имел лучший спеченный SG0101), подается сварка сварка имеет тонкую поверхность и высокую прочность.


4      Технические параметры:

Для этой интегральной функции ZHJ & PHJ

Модель

ZHJ8015

ZHJ8018

ZHJ8020

PHJ15

PHJ18

PHJ20

Технический параметр

Автоматическая производственная машина H Beam (три в одном I Beam Машина изготовления)

Веб - высота

200–1500/ 1800/2000 мм

200–1500/ 1800/2000 мм

Веб - Толщина

5–30 мм

6–32 мм

Фланец ширина

150–750 мм

200–800 мм

Фланец толщина

6–40 мм

Рабочая штука длина

3 ∼15 m

Одинокий Пропустить высоту сварочного шва

8 ~ 12 мм

Рабочая скорость

200–1200 мм/мин. (Непрерывная и беспрепятственный) то же самое для сборки, сварки, выпрямления

Чаще всего: 500 ~ 600 ~ 700 мм/мин., В зависимости от толщины веб -и фланца

Сварка режима

Одиночная дуга или двойная дуговая пила в плоском положении филе

Заготовка

Симметричный и асимметричный поперечный сечение сварки H Beam/ I Луч/ т лук

Водить машину

Основной мотор вождения 5,5 кВт для сборки и выпрямления

Гидравлическая система

Мотор масла насоса 4,4 кВт, рабочее давление 6 ~ 8 МПа; Максимум. давление 10 МПа

Входной и выходной конвейер

10 ~ 11 м длиной в 3 сегментах каждый; Один с двигателем, два других типа последователя;

Стандартная длина входного конвейера имеет три сегмента манипуляторы; Выходной конвейер имеет один сегмент возвышения

Размер машины

(L × w × h)

28m × 4M × 4,6 м

28m × 4M × 4,9 м

28m × 4M × 5,1 м

28m × 4M × 4,2 м

28m × 4M × 4,5 м

28m × 4M × 4,8 м
