Сборка двутавровой балки, сварка, выпрямление, интегральная машина
Дом » Товары » Сборка двутавровой балки, сварка, выпрямление, интегральная машина

КАТЕГОРИЯ ПРОДУКТА

А. Использование 3 в 1 двутавровой балке для сварки и правки интегральной машины:

1. Другие часто используемые названия сварочной машины для изготовления двутавровых балок:

1) 3 в 1 сборочная машина для двутавровой балки, сварка, выпрямление, интегральная машина;

2) Подгонка машины для изготовления двутавровых балок;

3) Машина для изготовления полной двутавровой балки

4) Сварочный аппарат двутавровой балки 3 в 1;

5) Интегральная функция Сварочный аппарат двутавровой балки;

2. Применение 3 в 1 аппарате для сварки двутавровых балок:

1) Функция: Это автоматическая сварочная машина нового поколения для производства двутавровых балок с передовой техникой и удобным управлением;

2) Выход: Машина для изготовления двутавровых балок Fit Up производит сварку тавровых / двутавровых / двутавровых балок с высотой стенки от 200 мм до 2000 мм, сварным носком от 6 мм до 12 мм, основными рабочими частями, применяемыми в строительных проектах стальных конструкций;

3) Эскиз конструкции сварки двутавровой балки на машине для изготовления двутавровых балок Fit Up: (Рисунок 1)

Рис. 1 Станок для изготовления двутавровых балок 3 в 1 182

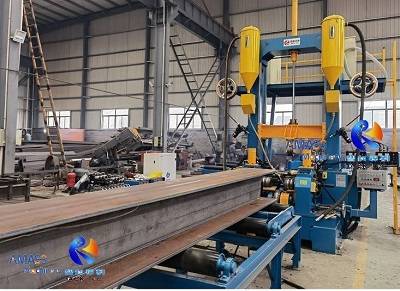

4) Сварка двутавровых балок, изготовленных из Wuxi JACK Интегральная функция сварочного аппарата двутавровой балки: (Рис.2,3)

Рис. 2. Сборка двутавровой балки 3 в 1. Сварка и выпрямление интегральной машины. 32



Б. Преимущества станка для изготовления двутавровых балок Wuxi JACK Fit Up:

1. Одна машина равна трем с 3 в 1 сборке двутавровой балки, сварке, выпрямлению, интегральной машине:

Эта машина объединяет функции оригинальных 3-х центральных машин в Линия по производству двутавровых балок:

1) Машина для сборки двутавровых балок и прихваточной сварки;

2) Аппарат для дуговой сварки двутавровых балок под флюсом;

3) Станок для правки полки двутавровой балки;

В единый комплект оборудования;

2. Огромные финансовые преимущества сварочной машины для изготовления двутавровых балок:

Таким образом, в области сварки легких и средних режимов производства T/I/H балок, Машина для изготовления двутавровых балок 3 в 1 может сэкономить бюджет клиентов в количественных данных:

1)Более 50% инвестиции в машину;

2)Более 60% стоимость земли и периода полезного использования;

3)Более 60% ручной труд;

4)Более 60% переменная стоимость ежедневной эксплуатации, включая электроэнергию/техническое обслуживание/расходные материалы и т. д.;

5) Удалять внутренний блок логистики среди оригинальных 3 машин.


С. Конкурентные преимущества сварочного аппарата Wuxi JACK 3 в 1 двутавровой балке:

1) Раннее развитие: Серия PHJ и ZHJ 3 в 1 Сборка двутавровой балки Сварка Выпрямление Интегральная машина является превосходным продуктом нашей компании. В 2009 году Уси ДЖЕК стал первымул. промышленная компания, которая модернизирует станок для изготовления балок IH от концептуального проекта до практического использования и выпускает его на рынок;

2) Техника высшего класса: Машина для изготовления двутавровых балок 3 в 1 разработанный Wuxi JACK имеет общее техническое превосходство по сравнению с продуктами других поставщиков, охватывающий 3 основные функции сборки / сварки / правки.Для получения подробной информации, пожалуйста, проверьте страницу продукта Машина для изготовления двутавровых балок;

3) Ведущая доля рынка: За последние 2 десятилетия мощный сварочный аппарат двутавровой балки Wuxi JACK 3 в 1 получил широкое признание клиентов как в Китае, так и за рубежом, особенно в России, Центральной Азии, Юго-Восточной Азии и Южной Америке.


Д. Классификация Wuxi JACK 3 в сборке двутавровой балки, сварка, выпрямление, интегральная машина:

1. Две серии станков для изготовления двутавровых балок 3 в 1:

Серия PHJ и серия ZHJ:

1) Который отличается способом монтажа полки и стенки и, следовательно, стилем поперечного сечения готовой тавровой / двутавровой / двутавровой балки;

2)Поперечное сечение двутавровой балки от PHJ и ZHJ Интегральная функция сварочного аппарата двутавровой балки: (Рис.4)

Рис. 4. Машина для сварки двутавровых балок со встроенной функцией 30


2. Серия ZHJ 3 в 1 Установка для изготовления двутавровых балок:

1) Основное внимание уделяется производству симметричной сварки поперечных сечений T / I / H Beam;

2)Набор Wuxi JACK ZHJ15 Fit Up Full I Beam Fabricing Machine изготавливает вертикальную двутавровую балку равной поперечной длины: (Рис.5)

Рис. 5 Сборка двутавровой балки 3 в 1, сварка, правка, интегральная машина 30

3. PHJ Series 3 в 1 сварочном аппарате с двутавровой балкой:

Производит сварку двутавровой/ двутавровой балки с полкой равной и неравной длины.


Э. Технические характеристики машины для изготовления двутавровых балок Wuxi JACK Fit Up:

1. Сборочная единица в установке для изготовления полноразмерных двутавровых балок:

1) серия PHJ работает в полуавтоматическом режиме: одна сторона заготовки приводится в движение гидроцилиндром, а другая сторона регулируется вручную поворотом маховика;

2) серия ЖЖ работает в автоматическом режиме, двусторонняя подгонка приводится в действие гидроцилиндром;

3) И PHJ, и ZHJ Позиционирование сборочного станка для изготовления двутавровых балок осуществляется с помощью точной втулки, совмещенной с эксцентриковым роликом, что гарантирует точную подгонку фланцев к стенке;

4) Сравнение сборки прижимных роликов Wuxi JACK и другого поставщика, произведенного на машине для изготовления полной двутавровой балки: (Рис.6, 7)

Рис. 6. Сборка двутавровой балки, сварка, выпрямление, цельная машина

2. Сварочный агрегат в комплексной машине для сварки двутавровых балок:

1) SAW (дуговая сварка под флюсом) берет на себя большинство сварочных работ, изготавливая фланцы толщиной от 6 мм до 40 мм;

2) СО2 Сварка: Это рекомендуемая конфигурация Wuxi JACK. Сварочный аппарат двутавровой балки со встроенной функцией, для изготовления сверхлегких тавровых / двутавровых / двутавровых балок с толщиной полки 3 мм ~ 12 мм;

3) Сравнение блока управления положением сварочной горелки в Wuxi JACK и сварочного аппарата с двутавровой балкой 3 в 1 другого поставщика: (Рис.8,9)

Рис.8 Машина для изготовления двутавровых балок

3. Правильный блок в сборке двутавровых балок 3 в 1, сварка, правильная интегральная машина:

1) 2 раза вместимость: Машина для изготовления двутавровых балок Wuxi JACK имеет мощность правки в 2 раза больше, чем у других поставщиков:

2) Чтобы быть конкретным, Уси ДЖЕК макс.возможность выпрямления: толщина полки 40 мм для углеродистой стали Q235 (прочность на растяжение 370 ~ 510 МПа) или толщина полки 30 мм для углеродистой стали Q345 (прочность на растяжение 510 ~ 600 МПа);

3) Другой поставщик Макс.возможность выпрямления составляет всего 20 мм толщины фланца для углеродистой стали Q235.Не может выпрямить углеродистую сталь Q345;

4) Сравнение устройства для выпрямления в Wuxi JACK и других поставщиков 3 в 1 Интегральная машина для сварки двутавровых балок: (Рис.10, 11)

Рис. 10. Машина для изготовления двутавровых балок.


Ф. Технические параметры машины для сварки двутавровых балок Wuxi JACK Integral Function:

1) Ниже приведены параметры стандартных моделей PHJ и ZHJ серии 3 в 1 аппарате для сварки двутавровых балок;

2) Мы также разрабатываем и производим специальные спецификации на основе требований заказчика.

3 в 1 Интегральная машина для сварки двутавровых балок и выпрямления

(Машина для изготовления двутавровых балок 3 в 1)

Технический параметр

PHJ15

PHJ18

PHJ20

ZHJ8015

ZHJ8018

ZHJ8020

Высота паутины

200∼1500 мм

200∼1800 мм

200∼2000 мм

200∼1500 мм

200∼1800 мм

200∼2000 мм

Толщина паутины

5~30 мм

6~32 мм

Ширина фланца

200~800 мм

150∼750 мм

Толщина фланца

6~40 мм

Высота однопроходного сварочного шва

8~12 мм

Длина заготовки

3000∼15000 мм

Скорость сварки

(Сборка, выпрямление же)

200~1200 мм/мин (ЧРП)

Размер машины (Д×Ш×В)

28м×4м×4,6м

28м×4м×4,9м

28м×4м×5.1м

28м×4м×4,2м

28м×4м×4,5м

28м×4м×4,8м
