штат: | |
---|---|
Количество: | |

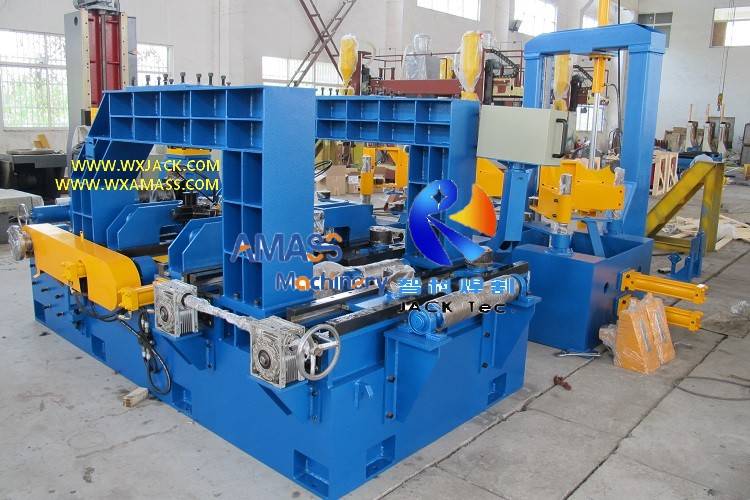

1) Два комплекта основных рам ZHJ8015 Сборка двутавровой балки, сварка, выпрямление, интегральная машина стояли на углу мастерской Wuxi JACK для демонстрации,
а) Функциональные блоки: Гидравлическая насосная станция/ Электрический щит/ Электропитание пилы;
б) Сварочные вспомогательные узлы: Бункер сварочного флюса/ Блок рециркуляции/ Механизм подачи проволоки;
в) Операционная станция: Панель управления/ Пульт управления пилой Блок питания/ Небольшой брелок;
2) Это дает нам новый взгляд на центральные рабочие ячейки (сборка/сварка/выпрямление) в пространственном представлении, что может помочь нам лучше понять принцип работы этого Машина для изготовления двутавровых балок «три в одном».
1) Здесь мы используем базовую раму интегрированного автоматического оборудования для сварки двутавровых балок под флюсом PHJ для объяснения.2й и 3рд фотографии показывают разные ракурсы на его центральной рабочей области (вид сбоку и вид спереди сверху), на разных этапах производства (ввод в эксплуатацию и готовность к отгрузке), в цикле от заказа до поставки интегрированной машины для сварки двутавровых балок под флюсом PHJ;
Стоя в точке входа материала (среднее дно в 3рд фото) и принять его за начало координат.В той же ориентации, что и фотограф 3рд Фото;
Можно установить трехкоординатную систему:
а) Сделайте направление потока материала к правильному блоку положительной стороной оси X.Подумайте об этом: это также временная ось работы машины;
б) Ваша рука вправо и влево как положительная и отрицательная сторона оси Y по отдельности;
в) Ваша рука вверх и вниз как положительная и отрицательная сторона оси Z по отдельности;
я. Механизмы сборки и сварки оборудования для автоматической сварки двутавровых балок ZHJ и PHJ находятся в одной координатной позиции по оси X.Это означает, что сборка и сварка происходят одновременно.;
II. Правильный узел находится в большем положительном положении по оси X.Таким образом, работа по выпрямлению производится рядом со сборкой и сваркой;
я. Сварочный блок имеет более высокое положительное положение по оси Z, чем сборочный блок --- Так что две одновременно выполняемые работы не будут конфликтовать друг с другом в физическом пространстве ZHJ и PHJ I Beam Assembly Weld Straighten Integral Machine;
II. Узел сборки имеет то же положение, что и узел правки по оси Z --- потому что эти два механизма предназначены для изготовления и правки заготовки в продольном направлении в разные моменты времени;
в) Заготовка Сечение по оси Z:
Три блока сборки / сварки / правки имеют одинаковые положительные и отрицательные симметричные положения вдоль оси Y в симметрии --- Определенно, ось Y определяет эффект поперечного сечения заготовки H Beam / I Beam / T Beam в ZHJ и PHJ Three in Один станок для изготовления двутавровых балок, который должен обрабатываться симметрично;
а) 4й фотография, на которой изображен фрагмент тавровой балки в процессе изготовления, дает графическое представление о том, как сборочные и сварочные узлы работают вместе в этой интегрированной машине для сварки двутавровых балок SAW.Блок выпрямления находится за пределами экрана и не виден;
б) 5й и 6й фотографии показывают состояние разборки (после покраски) и состояние сборки (до покраски) центральной рабочей зоны с ее верхней рамой соответственно;
В сложном и изобретательном оборудовании ZHJ & PHJ с автоматическим интегрированным оборудованием для сварки двутавровых балок под флюсом размеры / положения всех элементов необходимо учитывать, тщательно рассчитывать и проверять.Управление функциональными блоками см. в разделе о продукции PHJ15 Сборка двутавровой балки, сварка, выпрямление, интегральная машина.
Для этой автоматической машины для сварки двутавровых балок ZHJ и PHJ со встроенной функцией SAW:
Модель | ZHJ8015 | ZHJ8018 | ZHJ8020 | PHJ15 | PHJ18 | PHJ20 |
Технические параметры | Машина для изготовления двутавровых балок «три в одном» (оборудование для сварки двутавровых балок SAW) | |||||
Высота полотна | 200~1500мм | 200~1800мм | 200~2000мм | 200~1500мм | 200~1800мм | 200~2000мм |
Интернет толщина | 5~30мм | 6~32 мм | ||||
Фланец ширина | 150~750мм | 200~800мм | ||||
Фланец толщина | 6~40 мм | |||||
Заготовка длина | 3000∼15000 мм (по требованию заказчика) | |||||
Одинокий Высота проходного сварочного шва | 8~12 мм | |||||
унифицированный Скорость сборки, сварки Выпрямление | 200 ~ 1200 мм/мин. (непрерывный и бесступенчатая) | |||||
Режим сварки | Одинарная дуга или двойная дуга SAW в плоском положении скругления | |||||
Заготовка | Симметричное и асимметричное поперечное сечение сварки двутавровой балки/ двутавровой балки/ Т-образной балки | |||||
Входной и выходной конвейер | длина 10~11 м в 3 сегментах каждый;Один ведущего типа, два других натяжного типа; Стандартная длина входного конвейера три сегмента манипуляторов; Выходной конвейер имеет один сегмент высоты | |||||
Гидравлическая система | 4,4 кВт, 4~8 МПа | |||||
Размер машины (Д×Ш×В) | 28м×4м×4,6м | 28м×4м×4,9м | 28м×4м×5.1м | 28м×4м×4,2м | 28м×4м×4,5м | 28м×4м×4,8м |
