Оборудование для автоматической сварки колонн и стрел с манипулятором

штат:
Количество:

А.     Использование и применение оборудования для автоматической сварки колонн и стрел:

1.     Функция сварочного манипулятора колонны и стрелы:

Это оборудование предназначено для изготовления различных диаметров цилиндрических рабочих деталей промышленного уровня: труб/резервуаров/сосудов под давлением и других элементов конструкции и т.д.;

2.     Технологический процесс, реализованный при сварке колонны и стрелы:

1)       В основном используется для сварки;

2)       Кроме того, при установке с функциональными головками также могут быть выполнены другие этапы: сборка/покраска/испытание/шлифовка/резка/покраска/обнаружение дефектов... и т. д.;

3.     Сварочный шов, сформированный с помощью оборудования для автоматической сварки колонны и стрелы:

1)       Внутренняя и внешняя кольцевая/продольная сварка;спиральная сварка;Твердое покрытие  на цилиндрических заготовках;

2)       Пространственная линейная сварка, такая как поперечный шов, косой шов на элементах конструкции;

4.     Прикладная промышленность манипулятора для сварки колонн и стрел:

Сварочный манипулятор серии LHZ применяется во всех отраслях промышленности, связанных с цилиндрическими заготовками: трубы и трубопроводы/резервуары/бойлеры/сосуды под давлением/трубы/фармацевтические/нефтехимические/нефтяные резервуары/морские ветряные башни/котлы и т. д.

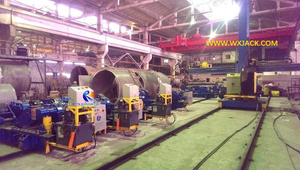

5.     Сварочный центр:

1)       На практике оборудование для сварки колонн и стрел редко работает само по себе;

2)       Вместо этого он обычно работает с другим сварочным оборудованием: сварочным вращателем и/или сварочным позиционером, которые могут быть объединены в различные конфигурации. Сварочный центр, выполнение сложных индивидуальных сварочных задач для клиентов.




Б.     Основные характеристики оборудования для автоматической сварки колонн и стрел:

1.       Размер заготовки для сварочного манипулятора:

1)       Самый маленький LHZ 2x2, для горизонтального и вертикального хода горизонтальной стрелы 2000 мм;

2)       Самый большой ЛХЗ 8х8;

2.       Грузоподъемность сварочной колонны и стрелы:

Грузоподъемность на конце горизонтальной стрелы варьируется от 80 до 500 кг;

3.       Режим сварки, принятый в оборудовании для автоматической сварки колонн и стрел:

Все общепринятые режимы сварки промышленного уровня: SAW (дуговая сварка под флюсом)/CO2 GMAW / TIG / MIG / полосовая наплавка (наплавка) может выполняться: (Рисунок 1)

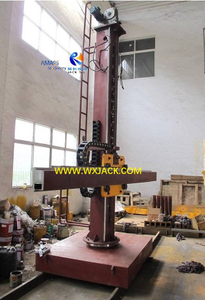

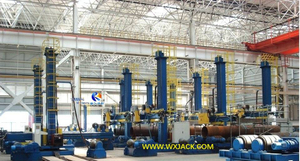

Рис. 1 Оборудование для автоматической сварки колонн и стрел



С.     Классификация манипулятора для сварки колонн и стрел:

Сварочная колонна и стрела серии LHZ можно классифицировать по следующим аспектам:

1.       стационарный или подвижный сварочный манипулятор;

2.       Колонна вращающаяся или невращающаяся;

3.       Для вращения колонны, вращения с ручным или моторизованным приводом.



Д.   Функция  Взгляды на автоматический Столбец и Бум Сварка Оборудование:

1.       Обеспечение безопасности сварочного манипулятора:

Самое главное: предостережение от внезапного падения горизонтальной стрелы, когда она остается на высоком уровне.Для этого:

1)       Приводной двигатель подъема стрелы тормозного типа: (Рис.2)

Рис. 2 Оборудование для автоматической сварки колонны и стрелы 13- 20150113_083502

2)       В вертикальной колонне расположен ряд предохранительных отверстий, которые в случае непредвиденных обстоятельств будут закрыты предохранительными штифтами, что предотвратит падение стрелы. (Рис.3)

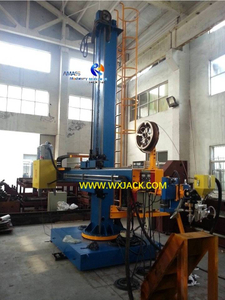

Рис. 3. Автоматический сварочный манипулятор с колонной и стрелой 2- 20130727_165246

2.       Вращение колонны при сварке колонны и стрелы:

1)       Ручной или моторный привод;

2)       Для моторизованного вращения приводной двигатель тормозного типа, так что вращающаяся колонна может быть надежно остановлена ​​в любом угловом положении;

3)       В сварочном манипуляторе передаточная цепь для вращения колонны: Тормозной двигатель – Шестерня – Поворотный узел – Колонна, с концевыми выключателями для надежной защиты;

4)       Поворотный опорный блок для вращения колонны: (Рис.4)

Рис. 4 Автоматический сварочный манипулятор колонны и стрелы 2- IMG_4960


3.       Седла (поперечные салазки) в оборудовании для автоматической сварки колонн и стрел:

1)       Этот блок является стержнем для работы всего комплекта сварочной колонны и стрелы, для направления скольжения стрелы в обоих направлениях;

2)        Гениальный дизайн и точно собранные поперечные направляющие в сварочном манипуляторе с колонной и стрелой In Wuxi JACK: (Рис.5)

Рис. 5. Автоматический сварочный манипулятор с колонной и стрелой 11-QQ图片20151221084300

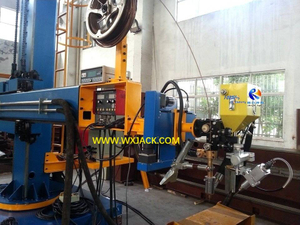

4.       Функциональные элементы сварки, используемые в оборудовании для автоматической сварки колонн и стрел:

Для достижения оптимального качества и эффективности сварки в сварочной колонне и штанге имеется несколько важных функциональных ячеек: (Рис.6)

Рис. 6. Сварка колонны и стрелы

1)       Блоки регулировки положения сварочной горелки;

2)       блок слежения за сварочным швом;

3)       Качели сварочной горелки для обратной сварки;

4)       Блок подачи и возврата сварочного флюса;

5)       Механизм подачи сварочной проволоки;

6)       Камера и монитор процесса сварки... (Рис.7)

Рис. 7. Манипулятор автоматической сварки колонны и стрелы 21- IMG_3535

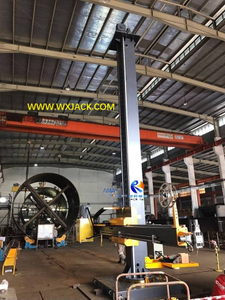

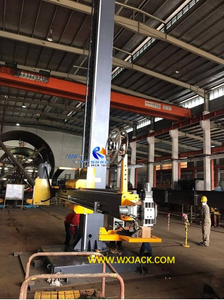

Э.      Особые моменты в сварке колонны и стрелы для тяжелых условий эксплуатации:

С увеличением размера и нагрузки необходимо принять несколько мер на сверхмощном сварочном манипуляторе, чтобы обеспечить безопасный и надежный рабочий процесс:

1.       Воздуховод по всей длине горизонтальной стрелы сверхмощного сварочного манипулятора: (Рис.8)

Рис. 8 Сверхмощный сварочный манипулятор с колонной и стрелой

Это сделано для удобства эксплуатации и обслуживания крупногабаритной сверхмощной сварочной колонны и стрелы;

2.       Подъемная платформа и лестница для подъема: (Рис.9)

Рис. 9 Сверхмощный колонный и стреловой автоматический сварочный манипулятор

3.       Уменьшите общую высоту сверхмощного сварочного манипулятора и кресла оператора. (Рис.10):

Рис. 10 Автоматический сварочный манипулятор с колонной и стрелой для тяжелых условий эксплуатации 2- 20141230_112724

1)       Это сделано для понижения центра тяжести сварочной колонны и стрелы, чтобы обеспечить их более стабильную работу;

2)       Оператор может сидеть на кресле, установленном на переднем конце горизонтальной стрелы;

3)       Между тем, им следует строго управлять, чтобы контролировать общую грузоподъемность сварочной колонны и стрелы.


Ф.     Технические параметры оборудования для автоматической сварки колонн и стрел серии LHZ:


Модель

LHZ

2×2

LHZ

2×3

LHZ

3×4

LHZ

4×4

LHZ

4×5

LHZ

5×5

LHZ

5×6

LHZ

6×6

LHZ

7×7

LHZ

8×8

Вертикальный ход стрелы (мм)

2000

2000

3000

4000

4000

5000

5000

6000

7000

8000

Горизонтальный ход стрелы (мм)

2000

3000

4000

4000

5000

5000

6000

6000

7000

8000

Вертикальная скорость стрелы

1000 (мм/мин)

1500 (мм/мин)

Скорость сварки:

Горизонтальная скорость стрелы

100 ~ 1200 (мм/мин)

80 ~ 1000 (мм/мин)

Инверторное управление и цифровой дисплей в режиме реального времени;Регулируется ручкой скорости непрерывно и бесступенчато

Минимальное расстояние между нижней поверхностью стрелы и верхней частью рельса   Поверхность

740~ 1180

1300

Макс.Загрузка на переднем конце стрелы

80 кг

120 кг

200 кг

500 кг

400 кг

Вращающийся стиль вертикальной колонны

Ручной поворот или моторный привод и фиксация в положении с помощью рычага или пневматических цилиндров.

Скорость движения тележки для

Сварочный манипулятор подвижного типа

1000 мм/мин.

1700 мм/мин.

2000 мм/мин.

Внутренний пролет подвижных рельсов

1000 мм

1000~ 1730 мм

1730 мм

2000 мм

2500 мм
