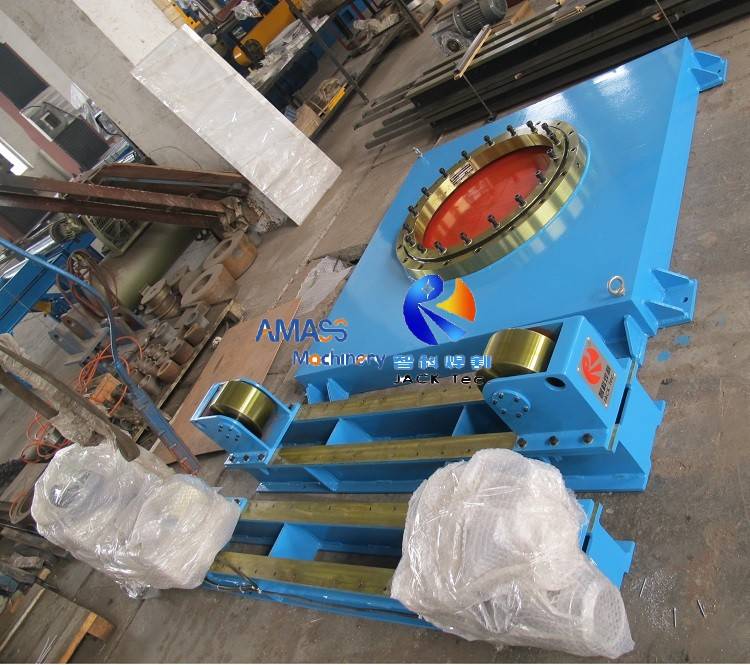

Сварочный манипулятор с электрической вращающейся тележкой LHZ средней грузоподъемности

1. Краткое описание рабочих характеристик электрической вращающейся сварочной колонны и стрелы средней мощности:

1) Рабочая особенность: Каждый рабочий шаг в этой модели Сварочный манипулятор является автоматическим и управляется с помощью подвесного пульта управления: он имеет приводную колонку, вращающуюся по часовой стрелке (по часовой стрелке) и против часовой стрелки (против часовой стрелки);

2) Рабочий сайт:  Основная фотография этого раздела продукта, вклеенная, как показано ниже, наглядно демонстрирует, как комплект подвижного сварочного манипулятора средней мощности используется на площадке клиента:

Сварочный манипулятор Wuxi JACK LHZ3030 работает на предприятии клиента: (Рисунок 1)

а)   Работая вместе с Сварочный вращатель, труба-заготовка приваривается по внешней верхней поверхности;

б) Путем перемещения по рельсам Сварочная колонна Стрела, можно выполнить продольный шов;

в) С помощью вращения  Сварочный токарный валок Сварочный вращатель позволяет выполнять кольцевой шов;

г) Благодаря управлению устройством отслеживания сварочного шва (см. фото ниже) можно гарантировать контролируемое и стабильное качество сварного шва с помощью этой колонны и стрелы точной сварки:

Блок отслеживания сварочного шва сварочного манипулятора: (Рис.2)

3) В целом, Работая таким образом, высококачественную сварочную колонну и стрелу можно рассматривать как своего рода обычный Трубосварочный аппарат.

2. Работа на среднемощном двигателе с функцией перемещения, вращающемся точном сварочном манипуляторе:

Здесь мы даем краткое описание работы со сварочным манипулятором с движущейся тележкой с электроприводом на основе его подвесного пульта управления, как показано ниже:

Подвеска управления  Сварочный манипулятор: (Рис.3)

1)  НАСТРОЙКА СКОРОСТИ и СКОРОСТИ (мм/мин): Это предназначено для управления и отображения поперечной скорости стрелы, которая также является скоростью сварки сварочного манипулятора;

2)  Красный цвет АВАРИЙНЫЙ ОСТАНОВ:  Он предназначен для отключения этого автоматического трубосварочного аппарата в кратчайшие сроки в случае возникновения непредвиденной ситуации;

3)  КОЛОНКА по часовой стрелке/против часовой стрелки: Этот тумблер управляет обоими способами вращения электропривода колонны, что соответствует изменению зоны работы сварочной колонны и стрелы;

4)  ТРАНСПОРТ ВКЛ/ВЫКЛ: Этот тумблер включает и выключает движение тележки подвижного сварочного манипулятора;

5)  ПЕРЕРАБОТКА ВКЛ/ВЫКЛ: Этот тумблер включает и выключает блок восстановления флюса режима SAW (дуговая сварка под флюсом) Weld Manipulator;

6) СТРЕЛА ВВЕРХ/ВНИЗ: Этот тумблер предназначен для перемещения вверх и вниз стрелы сварочной колонны при изменении диаметра трубы в этом трубосварочном аппарате;

7)  ТЕЛЕЖКА/СТРЕЛА: Этот тумблер может переносить тумблер в его левой руке при управлении тележкой или стрелой.Это сделано с целью получения компактных размеров подвески управления сварочного манипулятора;

8) СТРЕЛА ВЫДВИЖАЕТСЯ/СЖАЖАЕТСЯ и ТЕЛЕЖКА ВПЕРЕД/НАЗАД сварочной колонны и стрелы:

а)   Этот тумблер работает вместе с тумблером на правой руке;

б)   Когда правый тумблер установлен в положение «ТЕЛЕЖКА», этот переключатель управляет направлением движения сварочной колонны и стрелы;

в)   Когда правый тумблер установлен в положение «СТРЕЛА», этот переключатель управляет горизонтальным направлением стрелы, которое также является направлением сварки сварочного манипулятора;

9)  Зеленая кнопка СТАРТ и красная кнопка СТОП.: Эти две кнопки включают и выключают полный комплект подвижной сварочной колонны и стрелы средней мощности;

10)  ПРОВОД ВВЕРХ/ВНИЗ: Этот тумблер изменяет направление подачи проволоки в механизме подачи проволоки во время работы стрелы сварочной колонны;

11)  ВВЕРХ/ВНИЗ и ВЛЕВО/ВПРАВО: Эти два тумблера регулируют точное положение сварочной горелки в пошаговом режиме, постоянно направляя ее на сварочный шов, для управления процессом сварки с помощью этого прецизионного сварочного манипулятора;

12) Наконец, обсуждаемый здесь подвесной пульт управления сварочным манипулятором просто пример.Конкретный дизайн подвески может быть изготовлен по желанию заказчика.

3. Технические параметры электрического вращающегося сварочного манипулятора средней мощности:
