90 ° угла прицела SXBJ-125 Двойные головки Большой краевой фрезерной машины

A.  Общий фон на сварке SXBJ-125 .

1.  Прикрепленные фотографии отражаются на установке, сборке и проверке модели Wuxi Jack SXBJ-125 Специальная приготовленная машина для окончания измельчения на  большой стальной пластине;

2.  Клиент : этот набор большой машины разработан Wuxi Jack для российской компании из строительной индустрии корабля;

3.  в чем разница с этой специальной стальной стальной пластинкой, скостной машиной:

В этой большой машине есть несколько недавно принятых функций, в том числе:

1) более широкий диапазон угла наклона измельчения для регулировки готовых канавок:  0 ° ~ 80 ° ，-45 ° ~ 45 ° ,  вместо 0 ° ~ 45 ° в обычных моделях машины;

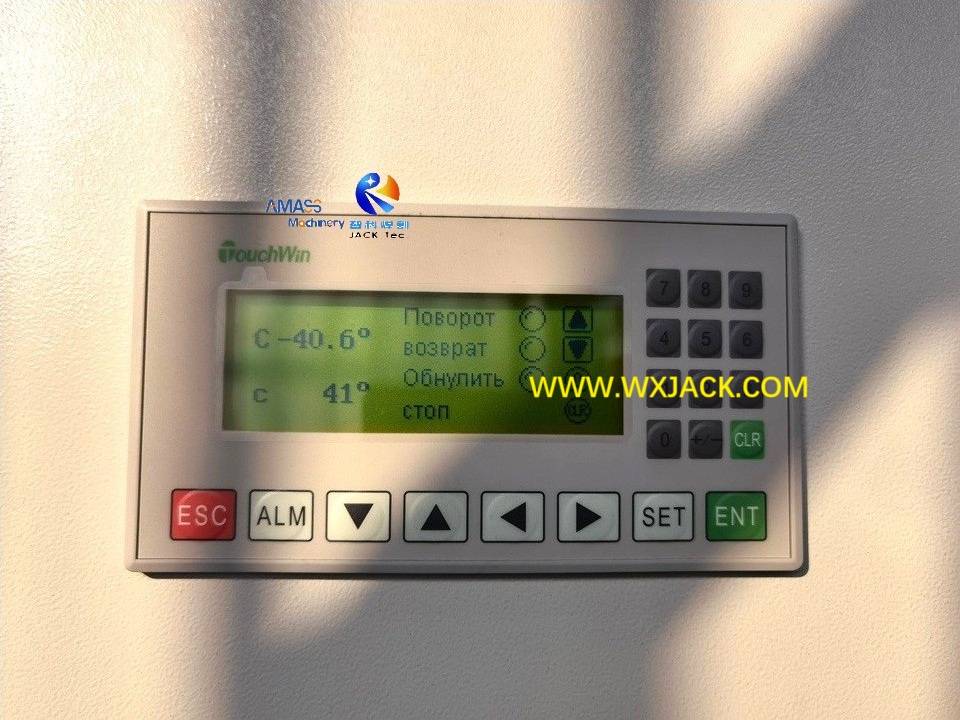

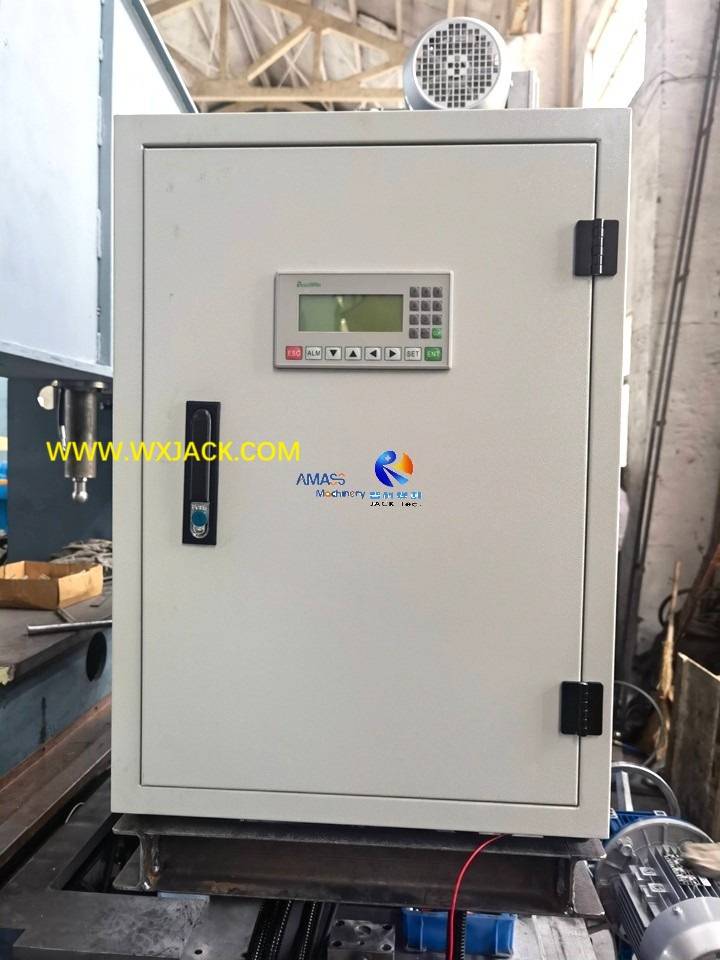

2) точное управление и отображение на угле фрезерования с помощью HMI (интерфейс человеческой машины);

3) фрезеровая головка моторизованного свинга, экономия труда и высокой точки и т. Д.;

Который у нас будет краткое представление здесь, в этом разделе продукта машины для края. Основное внимание уделяется уникальному углу фрезерования большой машины;

4.  Цель этой фруктовой машины с большой стальной плитой SXBJ-125 :

1) Эта машина помогает клиентам получить идеальные сварки различных типов на краях заготовки, в наилучшей степени качества и эффективности:

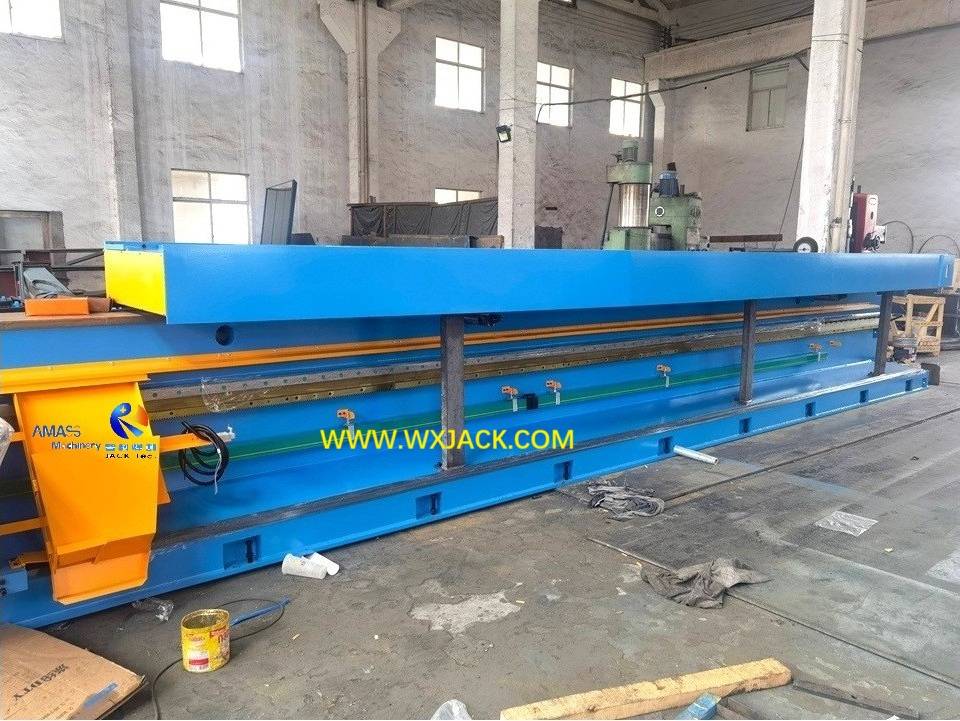

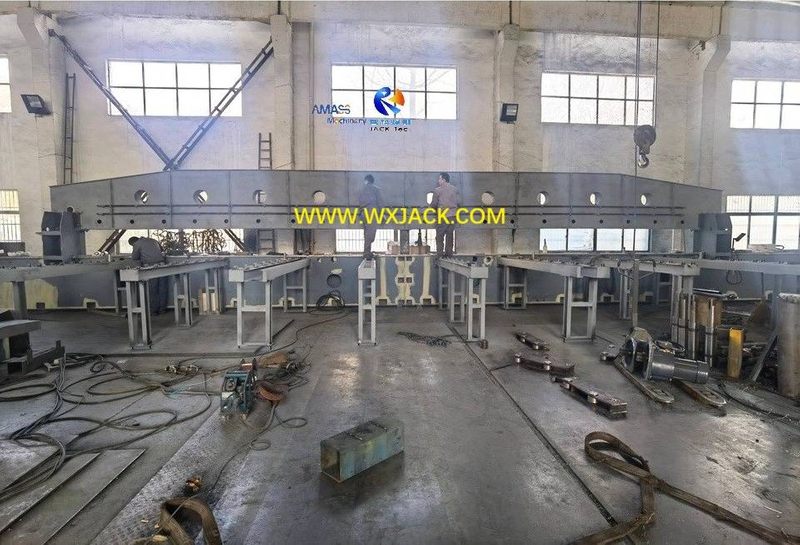

2) Зона  сборки и тестирования Wuxi Jack SXBJ -125 Большая стальная пластина

3)  Иллюстрация сверху / прямой / нижний край, изготовленные из машины: ( Рис.2 )

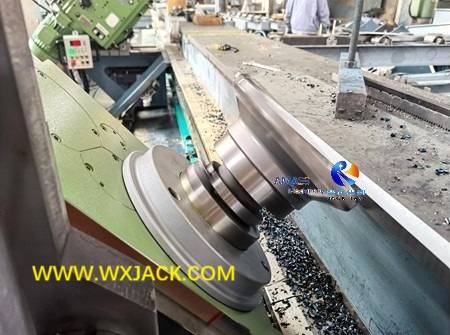

4)  Рабочий момент модели Wuxi Jack SXBJ-125, большой ахин  на краю сварки, и ее превосходное качество канавки: ( Рис.3 )

B.  Наиболее выдающаяся техническая способность SXBJ-125 большой стальной пластинкой сварки канавки конец скостной машины:

Более широкий диапазон регулировки угла головы фрезерования:

1. В 'Обычный ' или стандартные модели двойной фрезерной машины с двойной головкой:

1) Эта  фрезерная машина общего назначения имеет один кусок фрезерной головки, наклоненной в диапазоне от 0 ° до 45 ° для выполнения и прямых краев;

2) и другой кусок фрезерующей головки наклонен в диапазоне от -45 ° до 0 °, для выполнения сочетания нижнего края;

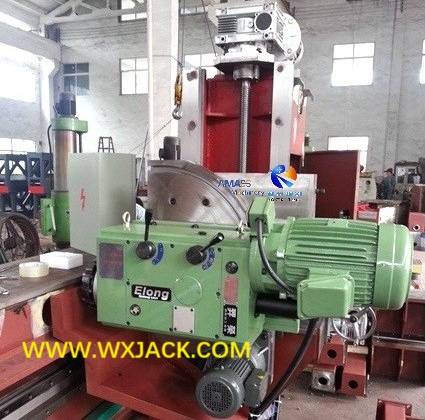

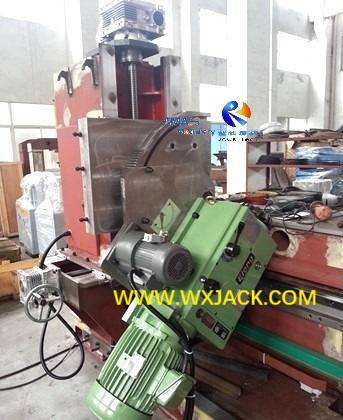

3)  Местные головки для реализации на верхних и прямых краях . Скоростно, по сравнению с насыщением нижнего края в обычной машине для скосания с сварочной канавкой: ( Рис.4,5 )

2.  Сравнительно, в этом наборе изготовленного на заказ из фрезерной машины с большой стальной пластиной SXBJ-125 :

1)  Оба набора головки фрезерования имеют диапазон фрезерования от -45° до 45 °;

2) Другими словами, вы можете взять это так, что каждый кусок фрезерующей головки в этом наборе машины для фрезерного фрезерования сварки канавки  сочетает в себе рабочую пропускную способность двух фрезерных головок в обычных или стандартных моделях оборудования;

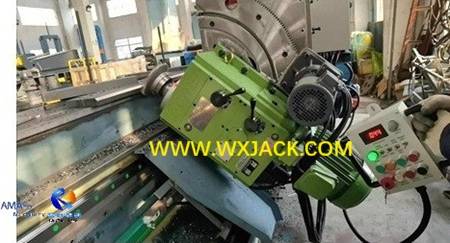

3)  Установка от -45 ° до 45 ° Calcing Melling Head in Wuxi Jack Sxbj -125 Большой фрезеровая машина для края стальной пластины: ( Рис.6 )

3.  Добавленное значение двойных подборов от -45 ° до 45 ° вырезок для клиентов SXBJ -125 сварной канавки края фрезерной машины:

Для клиента этой машины на конец таблички сочетание, благоприятные результаты, принесенные с этими мощными головками, составляют:

1) Любой набор фрезерования на этой большой машине для края на стальной пластине  может выполнять как верхние, так и нижние края, скостные на стальных пластинах;

2) Другими словами, вы можете сделать вывод о том, что каждый набор фрезерной головки в этом наборе большой машины интегрирует рабочие возможности двух фрезерных голов, в 'обычная ' или стандартная модель оборудования;

3)  Пожалуйста, проверьте прикрепленную вторую фотографию и ниже , чтобы просмотреть два набора измельченных головок, остановленных вместе в этой машине с расширенной конфигурацией SXBJ-125 :

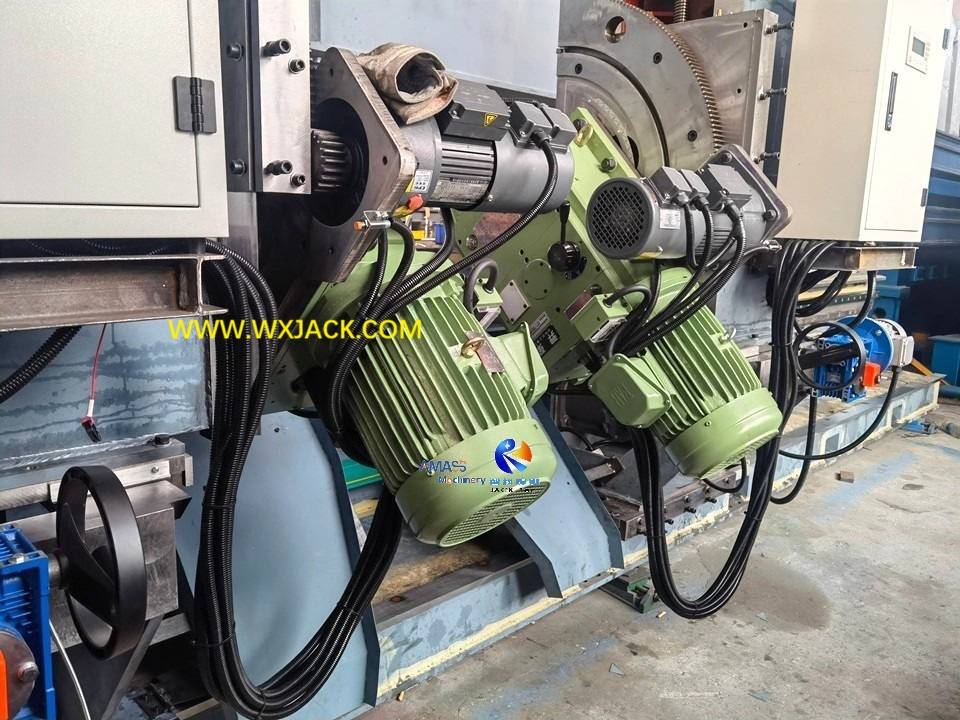

4)  Ориентация установки 2 наборов двигателей переменного тока, для привода наклона 2 кусочков фрезерных голов, в специальном специальном изготовленном изготовленном стальном пластинке Wuxi Jack SXBJ-125 : ( Рис.7 )

5)  Вы можете идентифицировать на фотографии выше , что оба набора измельчащих головок находятся в положении для выполнения скоси по нижнему краю, что отличается от обычных типов двойной машины с длинным ходом.

C.  Анализ производительности на SXBJ-125 Special Made крупный стальная пластина сварки канавки

я.  Предполагается, что применение сценария : разговоры о повседневном применении фрезерной машины серии XBJ и SXBJ , предположим, что клиенты планируют сделать как верхние, прямые, так и нижние края сожигать на своих заготовках, давайте сравниваем три сценария, с помощью ниже трех типов машины, как показано ниже: Ниже: Ниже: Ниже: Ниже:

II  Тема : Как выполнить результат верхнего, прямых и нижних краев, сочетая в конец тарелки, скопление M Achine?

1.  СВОЙСТВЕННАЯ СВОЙСТВА КОНСТРУКЦИЯ КОНСТРУКЦИИ СВОДИ:

1) В моделях xbj однополосная машина для фрезерования с краем листового металла необходимо два раза загружать стальные пластины заготовку и загружать в рабочую таблицу машины;

2) вместе с одним временем заготовки на 180 ° перевернута, для завершения на первом верхнем краю, а затем на основе кромки на краях заготовки;

2. Обычная двойная сварка сварка канавки

1) В 'Обычные ' или стандартные модели машины с двойной головкой для фрезерования края пластины, клиенты могут использовать кусок ( 0° до 45 ° ) измельчающей головки для реализации сверху и прямых краев;

2) и другой кусок ( -45° до 0 ° ) измельчающей головки для реализации на скоси нижнего края;

3) Между тем, задачи двух основных голов в обычной машине с двойными головами не могут быть обменены;

4) По этой причине два куска фрезерования должны двигаться вперед и назад вдоль рабочего стола машины края фрезерования, для выполнения его задач;

3.  Этот портной сделал более широкий диапазон углов фрезерования двойные головы SXBJ-125 Edge Machine:

1) При этом эта специальная крупная машина для фрезерования края стальной пластины, клиенты могут иметь оба набора из фрезерных головок, которые проводят верхние или или или нижние края, оптимизирующие одновременно;

2)  Это означает , что задачи двух наборов фрезерных головок можно обмениваться во время работы периода края в машине, не перемещая головы фрезерования вперед и назад, что делает лучшую гибкость для работы машины;

3)  Пожалуйста, проверьте прикрепленное видео на проверке момента бега на этой большой машине SXBJ-125, на краю из листового металла.

D.  Технические параметры SXBJ-125 Большой стальной пластинкой сварки канавки
