Основная конфигурация CG4000 Одно приводной стриптиз

A.  Использование и развитие фон машины для резки пламени с ЧПУ для кислорода:

1. Функция машины для резки пластины с ЧПУ для кислорода.

1)  В семействе продуктов машины для резки стриптиз -плиты с ЧПУ есть два основных типа технологии тепловой резки :

а)  резка пламени --- управление ЧПУ, резка полоска, тройная резка;

б)  резка плазменов --- управление ЧПУ на разрезании формы;

2.  ) ​Машину можно увидеть почти на каждом углу в разных отраслях и странах;

3) В поле применения машины для резки кислорода с ЧПУ основные задачи, которые эта серия продукта может завершить, включают:

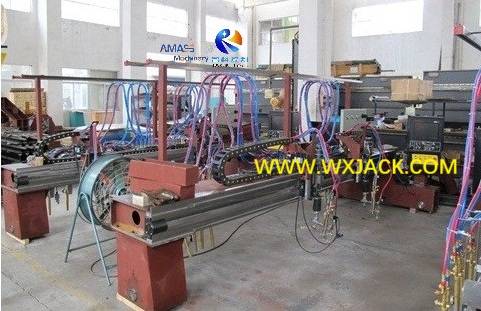

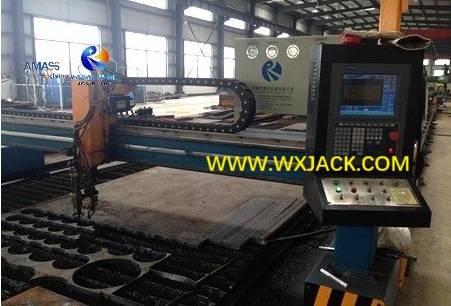

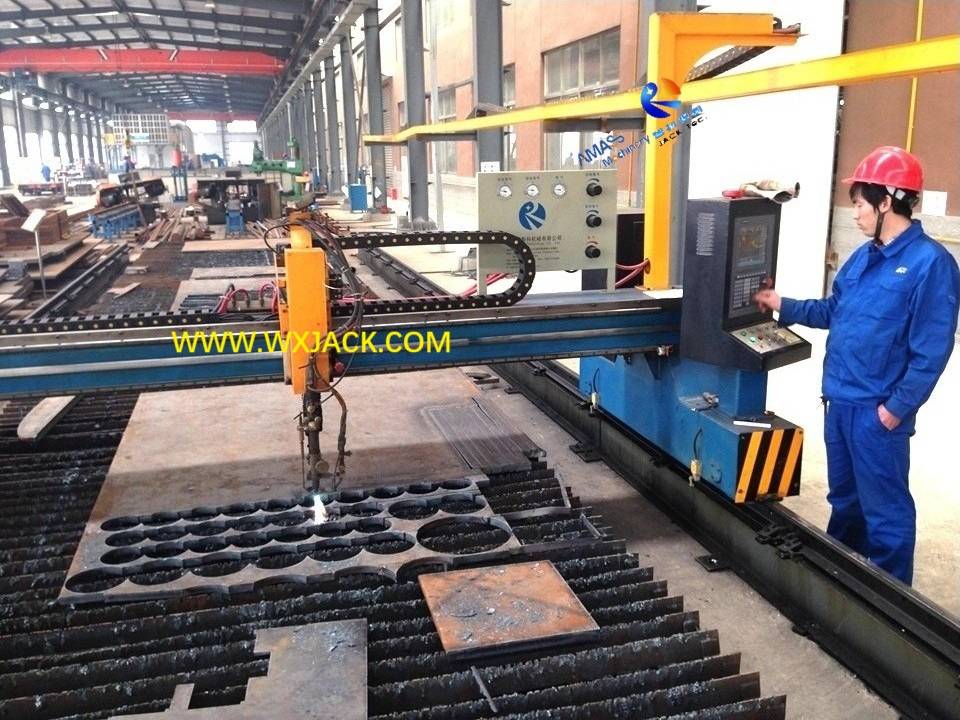

A)  Нарежу формы управления CNC или резка профиля: ( рис.1 )

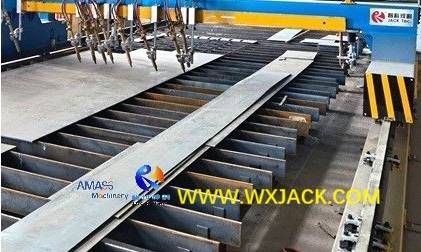

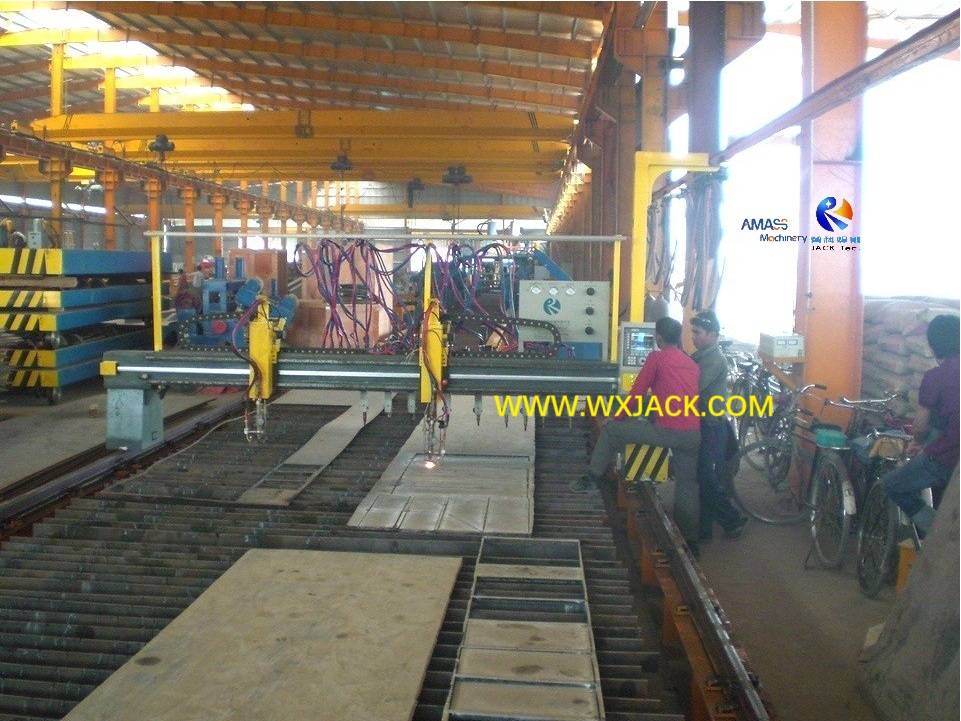

б)  Резка полоска: ( рис.2 )

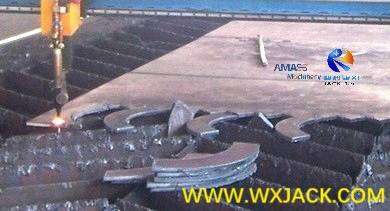

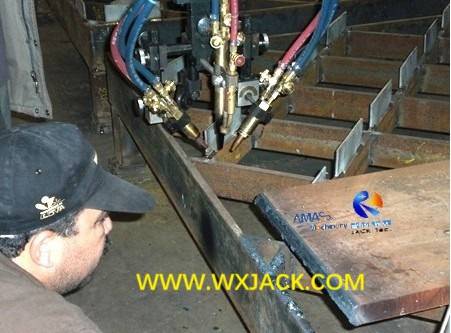

C) Крайный скос с помощью тройной резки: ( рис.3 )

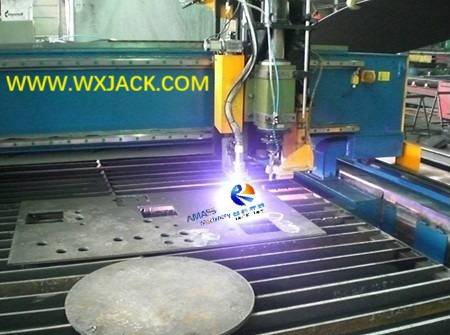

г) отверстие для бурения: ( рис.4 )

На металлической пластине различных материалов и размеров;

2.  Металлическая пластина, применимая для резки пламени с помощью машины для резки с ЧПУ.

1)  Диапазон размеров: металлическая пластина должна быть разрезана диапазоном от наименьшей спецификации шириной 1500 мм и длиной 3000 мм , до наибольшего размера шириной 9 200 мм длиной 15 000 мм (или даже дольше);

2) 'Стандартная ' Модель: Среди них стандартный размер машины шириной 4000 мм и длиной 15 000 мм, что мы представим здесь;

3)  Преимущества: Нарезание металлической пластины является первым шагом во всех технологиях процессов. Перед введением машины на резании формы этот шаг был выполнен вручную, что было низкой эффективностью, с низким и нестабильным качеством резки. Благодаря автоматизации перерезания металлической пластины с помощью этой машины этот шаг становится гораздо более продуктивным, высоким стандартом и постоянным качеством.

B. Спецификация и широкое использование CNC-CG4000 кислородного топливного пламени.

1. Объем продаж № 1 модели CNC-CG4000 :

1) Это основная модель конфигурации машины резки пламени ЧПУ , также одна из широко выбранных. В некотором отношении эта модель можно рассматривать как 'Стандартный продукт ', потому что эта модель охватывает самую большую группу спроса клиентов: почти все клиенты без особых требований (например, более широкий размер резания или более режущие факелы) находят эту модель полезной для них:

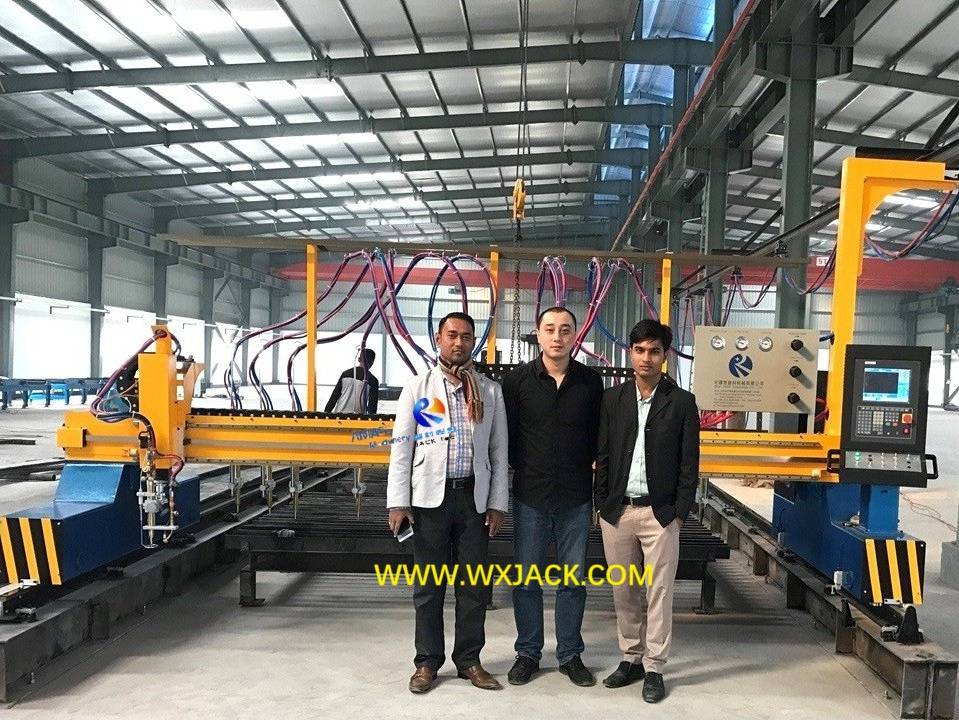

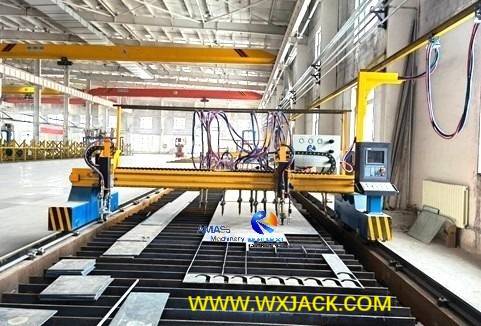

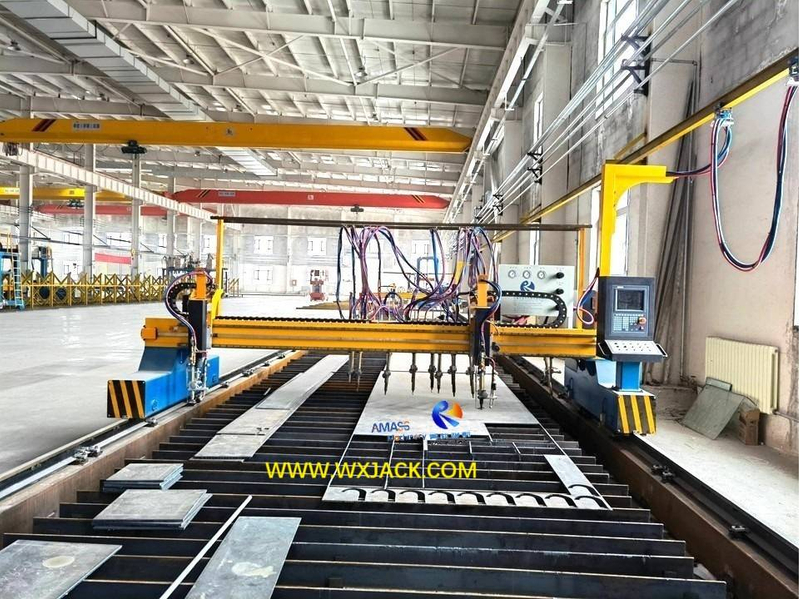

2) Модель Wuxi Jack CNC-CG4000 на сайте клиента и ее готовые заготовки на карбоновой стальной пластине: ( Рис.5 )

2.  Последствия на модель CNC-CG4000 CNC COXYGEN TUFAR MACHING:

Вообще говоря, модель продукта представляет критические спецификации этой группы машин:

1) ' cg ' обозначает 'газовое сокращение ', это аббревиатура китайского языка;

2) ' 4000' означает 'пролета рельса 4000 мм ' ( 4M ), это представляет ширину резки машины;

3) « Одиночный привод » относится к «Одна сторона движения GANTRY машины питается сервоприводом, а другая - холостое время ». Для машины с пролетом железной дороги 4000 мм и меньше, это возможное предложение;

4)  Все машинные модели имеют свое обозначение таким образом;

5) Модели с одним и двойным приводом: для пролета рельса 4000 мм и меньше , например, 3000 мм , один привод может удовлетворить спрос на большинство приложений. Таким образом, настройка по умолчанию этой машины для резки пластины с ЧПУ - это один привод. Клиенты, которым нужна чрезвычайная высокая точность резки, могут определить двойной диск. В настоящее время, начиная с 2015 года, вся модель Wuxi Jack CNC-CG4000 оснащена двойным приводом, чтобы обеспечить точность и стабильность высшего качества

6)  Модели с двойным приводом: для машины с пролетом рельса, более 4000 мм, например, 5000 мм , двойной привод является обязательным;

3.   Применение CNC-CG4000 кислородного топливного пламени Пламя с ЧПУ

1) Машина модели CG4000 интегрирует функции резки управляющего огня с ЧПУ для резки формы пластины и разрезания плиты;

2)  Эта модель CNC-CG4000 является основной и незаменимой машиной практически во всех стальных структурных объектах. С точки зрения резки формы пламени эта модельная машина может вырезать металлическую пластину, большинство из них представляет собой углеродистую сталь, на различные требуемые контуры и размер;

3) Типичный сайт применения: из точки просмотра разрезания полосы пластины эта модельная машина может использоваться для высокоскоростного отключения, что готовит на последующей рабочей станции сварки/ сборки и т. Д. По этой причине машина для резки стриптиз -плиты ЧПУ обычно занимает положение первого операционного оборудования, в линии производства H Beam Lead Lead , или поставлена на другие готовые оборудование для изготовления HEAM ..

C. Основные единицы и расположение в CNC-CG4000 CNC-образное обрезку кислорода:

1. Механическая система, его подразделения по вождению и трансмиссии:

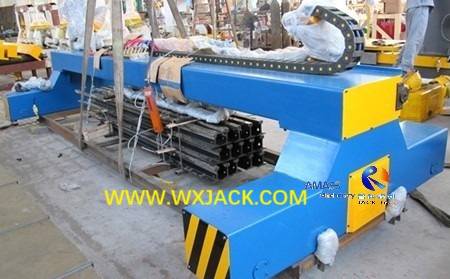

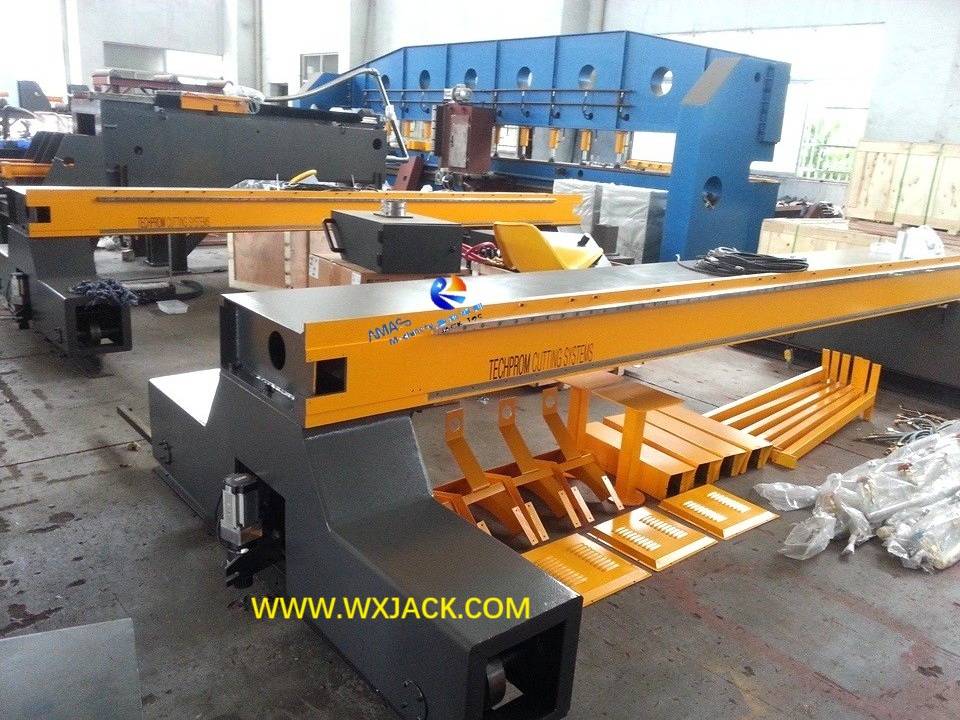

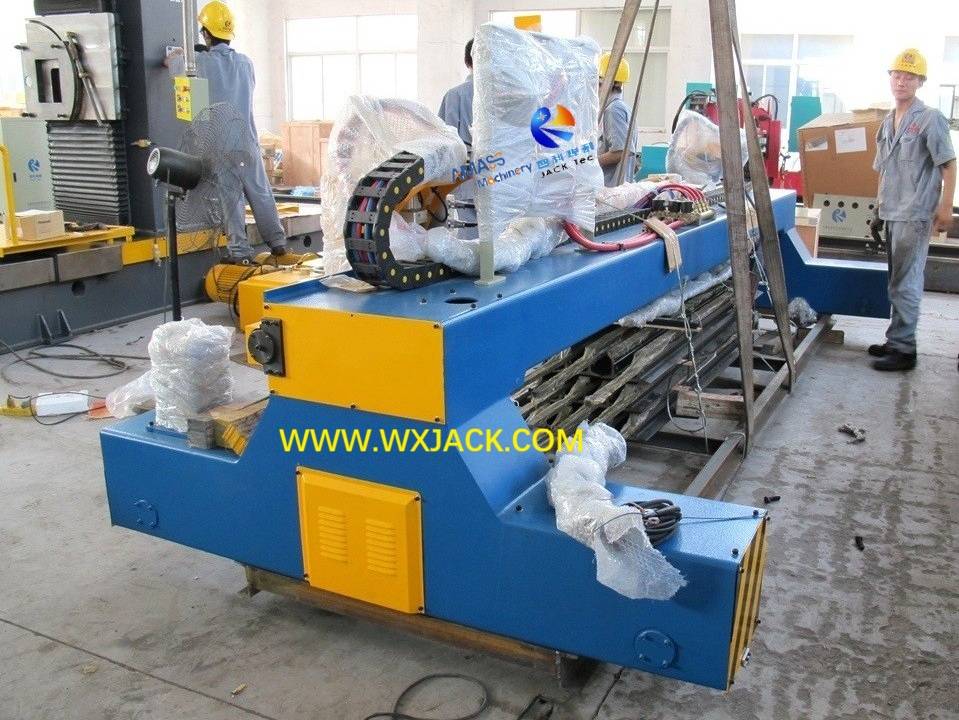

1)  Механическая рама двигателя 4000 мм .

2) 15 -метровые протяженные режущие рельсы в длину;

3)  двойные наборы сервопривода, редуктора, сервоприводов;

4) два набора точных шестерни и стойки;

5) Пламя режущего факела сервопривод для двигательного перевозчика двигателя и подъемника факела, элементы помощника функции автоматического зажигания и емкости контроллера высоты факела:

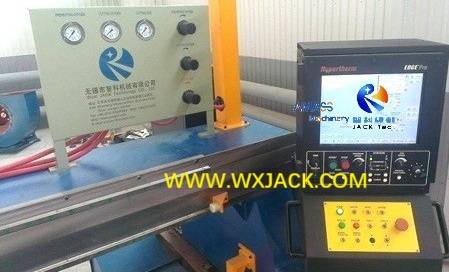

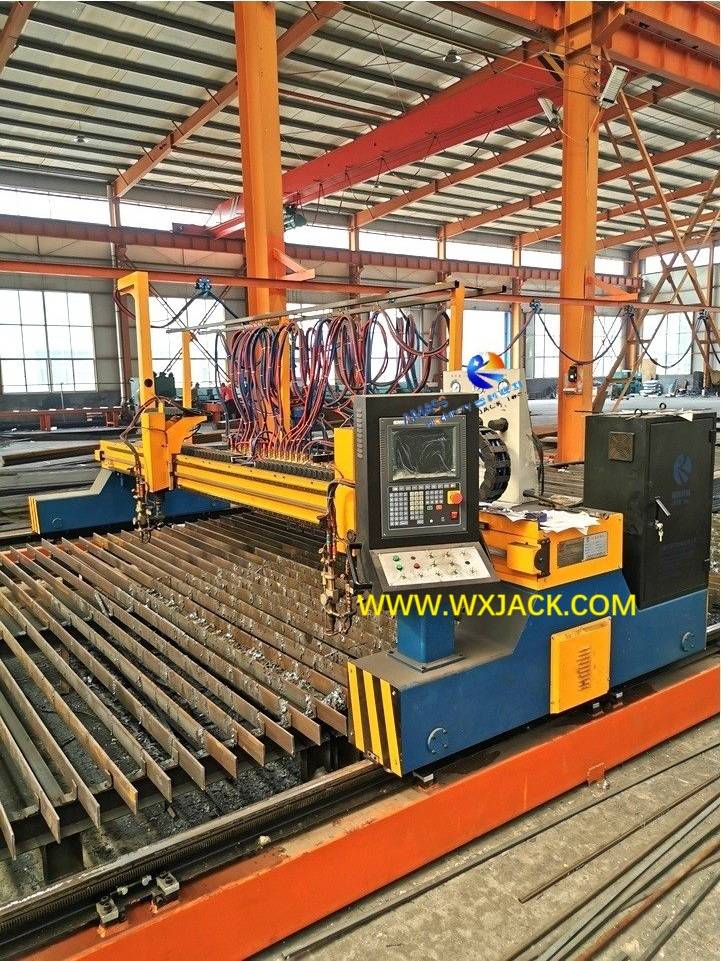

Группа контроллера с ЧПУ и сервопривод для резки фонарика, в Wuxi Jack CNC-CG4000 Модельная машина: ( Рис.7 )

2. Система резки теплового газа машины резки пламени ЧПУ:

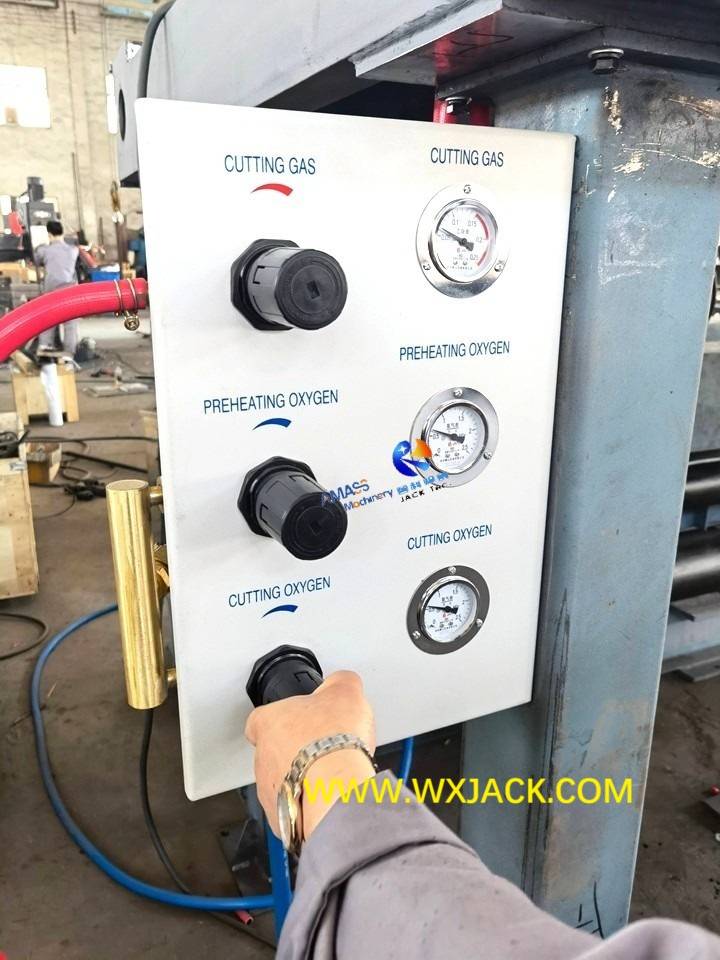

1)  Регулирующая панель кислорода и режущего газа (ацетилен или пропан): ( Рис.8 )

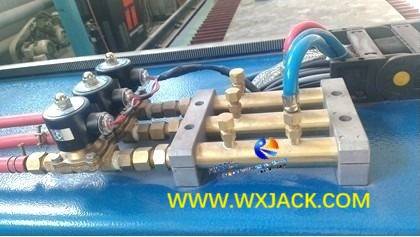

2)  Резка газовые трубки и его подвесная стойка: ( рис.9 )

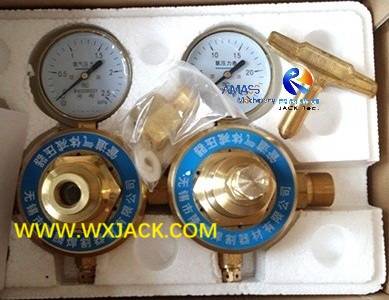

3) F Низкие и давления измерителей кислорода и режущего газа: ( рис.10 )

4)  резка факелов для оксиацетиленовой пластинчатой резки: два комплекта режущего факела с ЧПУ и девять наборов режущихся полосовых факелов;

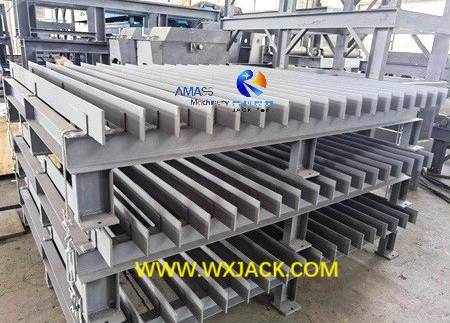

5) Платформа резки для укладки стальной пластины: ( рис.11 )

3. Система электрического управления:

1)  CNC (несколько брендов на выбор) Система управления, например: китайский Startfire, Fangling, FAGOR FAGOR, American Edge;

2) Электрическая плата управления и операционная панель;

3)  кабели и его цепь укладки;

4. Расположение основных единиц в машине резки с ЧПУ.

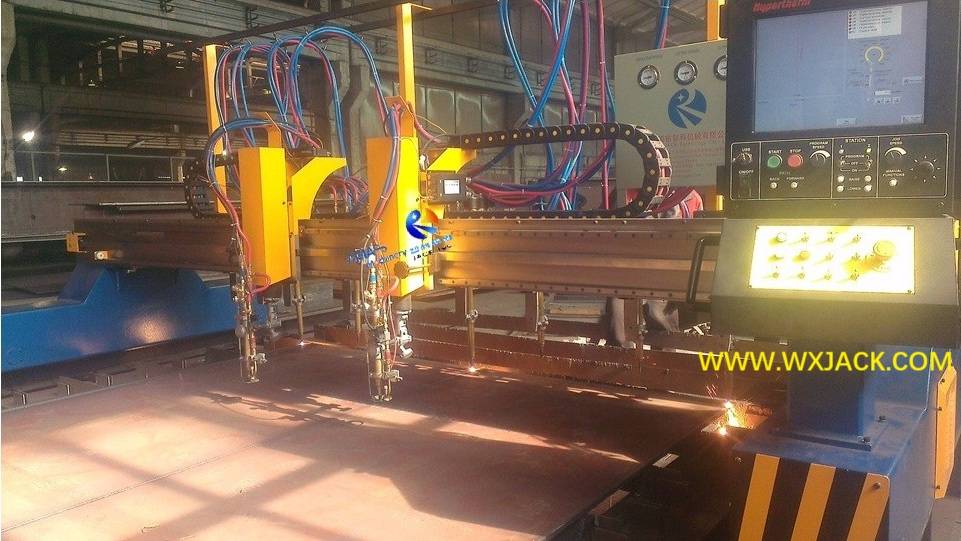

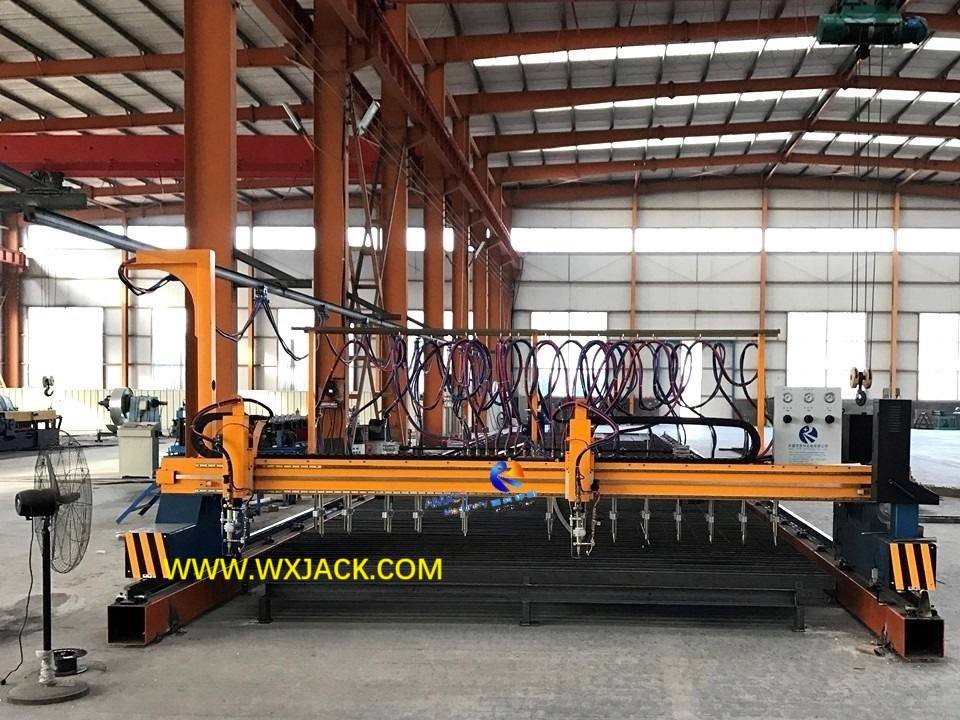

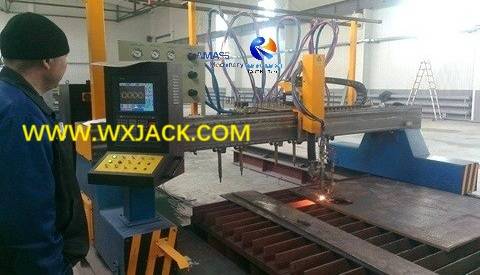

Типичный рабочий сайт Wuxi Jack CNC-CG4000 : ( Рис.12 )

1) Факульты управления с ЧПУ установлены на передней стороне (направление перемещения гантри) горизонтального луча гантри;

2)  Полосы режущие факелы установлены на задней стороне горизонтальной луча;

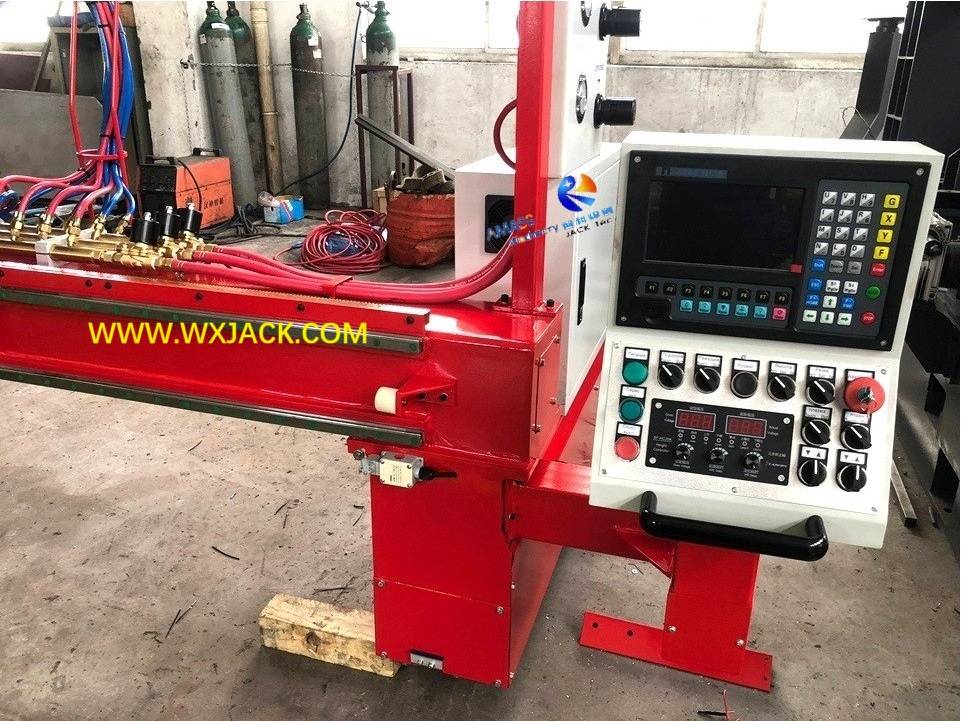

3)  Контроллер с ЧПУ и операционная панель установлены с левой стороны GANTRY, удобные для работы оператора;

4)  Кабели и режущие газовые трубки прокладывают через цепь перетаскивания и подвесные стойки соответственно, гибкие для движения наряду с движением факела.

D.  Технические параметры CNC-CG4000 CNC-стрип-пластин
