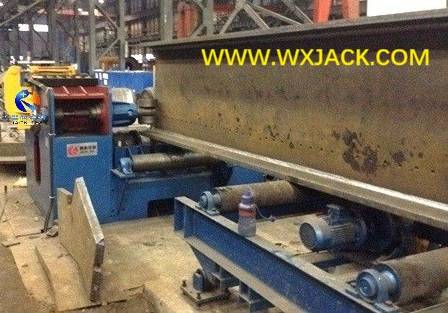

1) Типичный сайт применения: этот набор модели Wuxi Jack YTJ-50 на первой фотографии был сделан на занятой рабочей стальной конструкции. Вы можете найти на фотографии, что есть готовый продукт многих сварных H Beam, который положил на пол мастерской. На дальнем расстоянии есть и другие HEAM -машины: набор фрезерной машины с конечной линейкой H Beam;
2) широкое использование: YTJ-50-это средняя модель моделей гидравлического привода серии YTJ, а также часто используемый тип в индустрии структуры металлов;

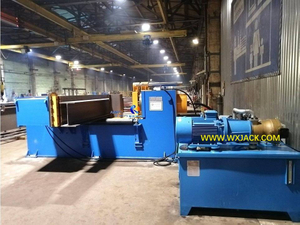

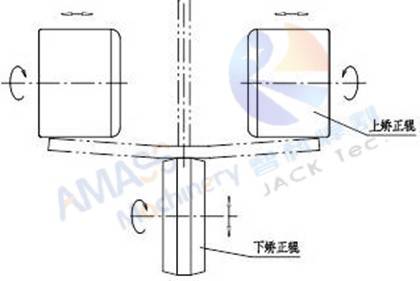

3) Принцип выпрямления: модель YTJ-50 имеет тот же принцип выпрямления, что и гидравлический фланцевой фланк Разница между двумя моделями заключается в мощности гидравлического цилиндра, который в следовательно, определяет выпрямление способности машины YTJ-40 . : ( Рис.1,2 )
4) ПРИМЕЧАНИЕ: YTJ-40 и YTJ-50 имеют аналогичный принцип выпрямления, как и машина для выпрямления моторного привода двигателя серии HYJ. Разница заключается в движущей силе источника питания верхних выпрямляющих роликов: модели YTJ-40 и YTJ-50 приводятся к гидравлической насосной станции, в то время как машина для выпрямления луча H Hyj H приводится в движение механическим редуктором двигателя.

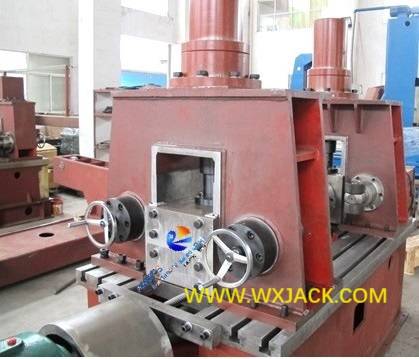

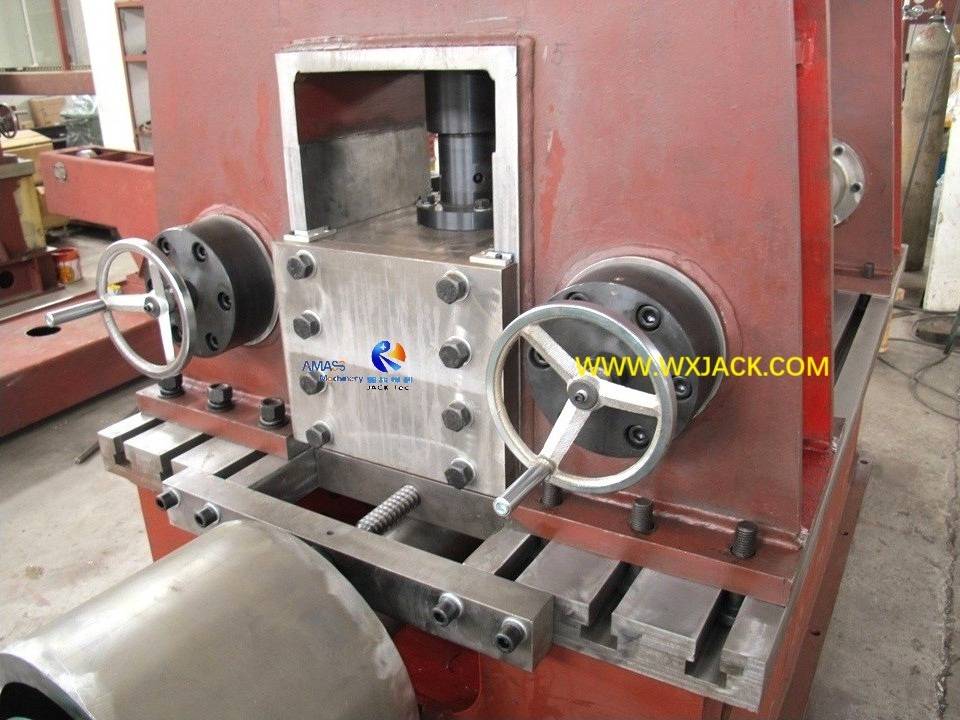

1) Механическая основная рама и основание модели Wuxi Jack YTJ50 : ( Рис.3 )
Это монтажная кровать и рабочая зона машины. Все важные рабочие элементы установлены здесь;

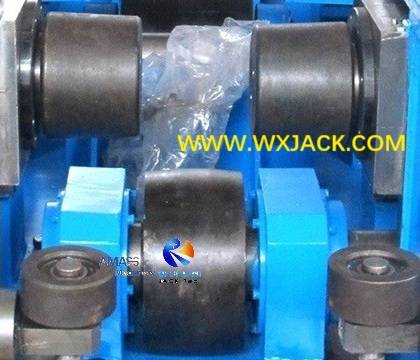

2) Конвейер с передней и задней боковой стороной машины серии YTJ , с H -лучом в возведенной ориентации на роликовых таблицах конвейеры: ( Рис.4 )
Эти единицы предназначены для загрузки в фланцевой сварной сварке H Beam в машину и загружают выпрямленную сварку H Луч из машины;

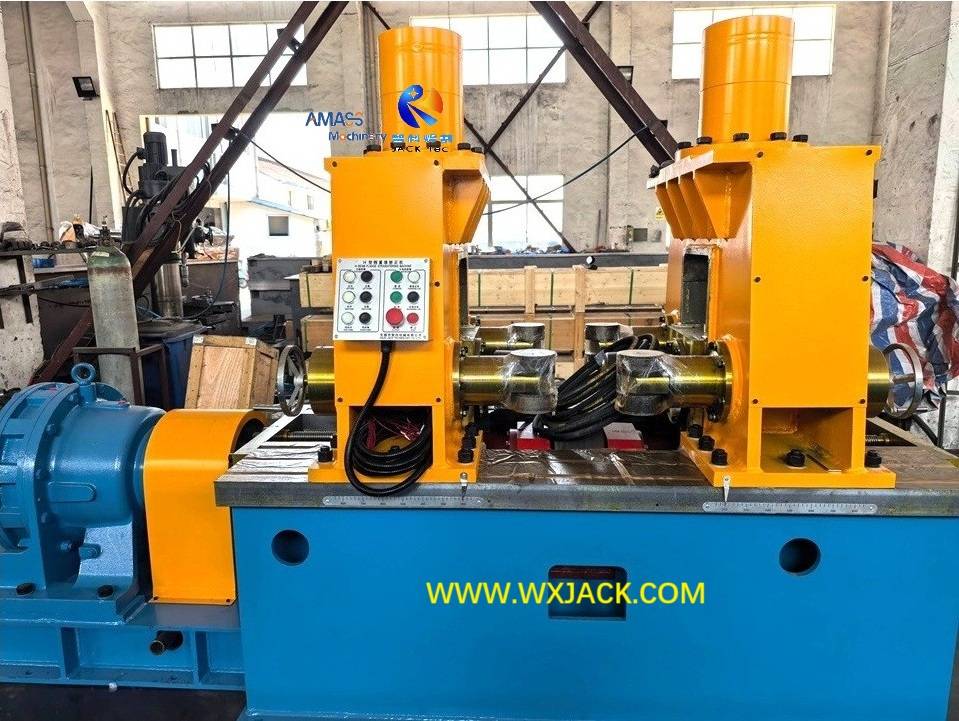

3) Выпрямляющий ролик Управляющий аппарат Wuxi Jack ytj серии H
Это включает в себя два часа верхнего положения, собранные выпрямленные ролики, и один кусок нижнего положения, собранного ролика. Эти элементы являются центральным механизмом выполнения машины серии YTJ на выпрямлении луча H;

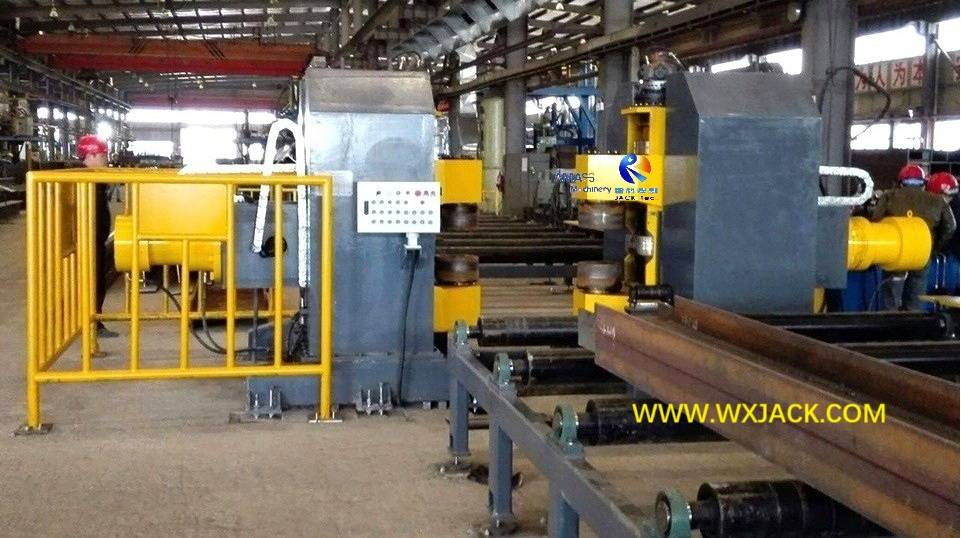

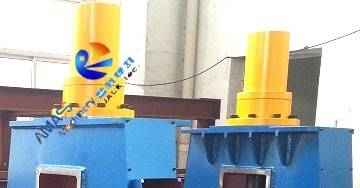

4) Гидравлическая станция машины Wuxi Jack Ytj моделей, обеспечивая сильную нисходящую силу при выпрямлении луча H: ( Рис.6 )
Эта система включает в себя гидравлические нефтяные цилиндры для нажатия на выпрямление топов вниз. Это источник энергии оборудования для выпрямления луча H;

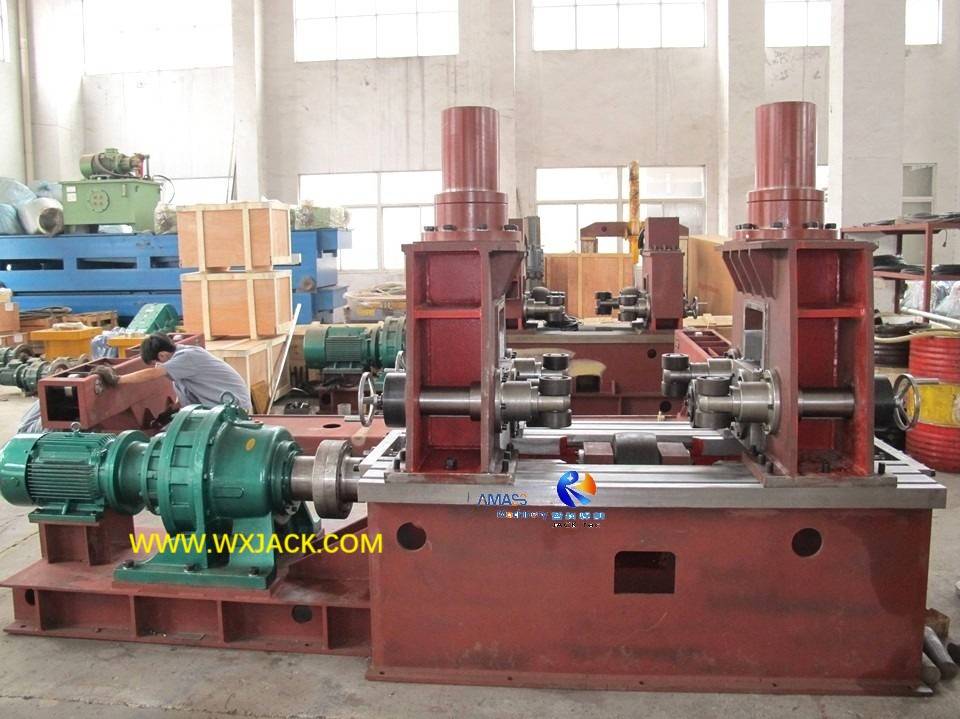

5) Блок трансмиссии нижней передачи машины YTJ50 : ( Рис.7 )
Это предназначено для движения при вращении нижнего выпрямляющего ролика, так что сварка H Луча может быть перенесен вперед вместе с процессом выпрямления. Таким образом, вся длина сварки H Луча может быть выпрямлена и отправлена вперед через машину модели YTJ50;

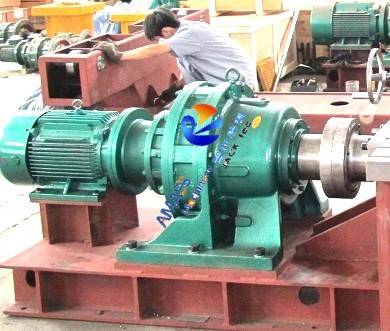

6) Редактор двигателя: это предназначено для вращения входных и выходных конвейеров роликовых таблиц оборудования для выпрямления H луча;

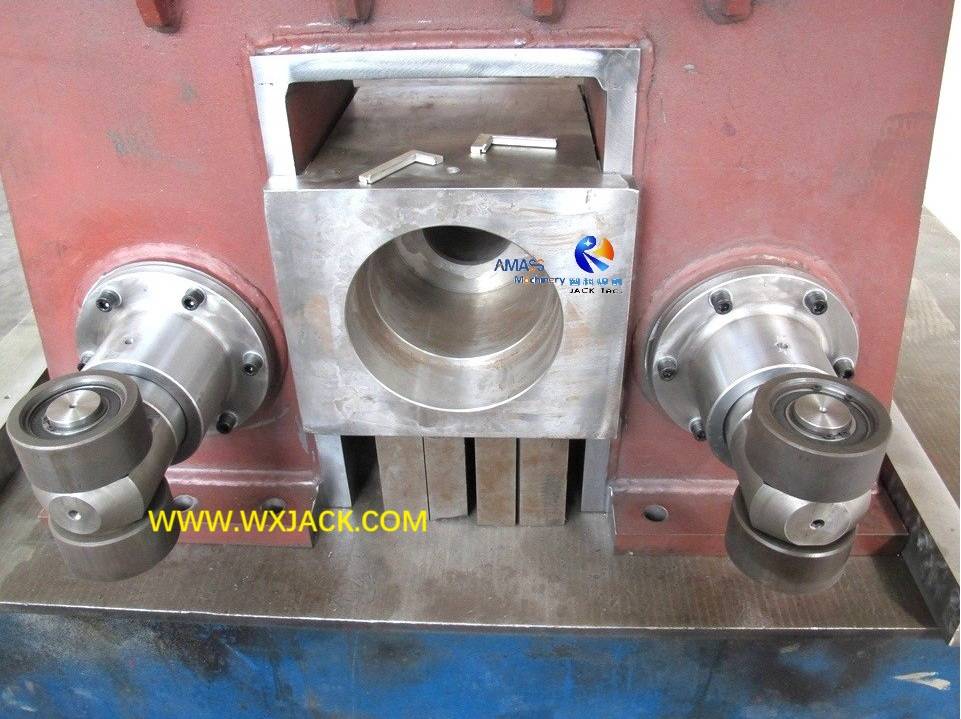

7) Блок веб -зажима в центральной функциональной зоне Wuxi Jack Machine : ( Рис.7 )
Этот блок включает в себя две пары выравнивающих роликов на передней и задней стороне основной рамы. Это для зажима Web of H Beam во время выпрямления в машине выпрямления H Луча;

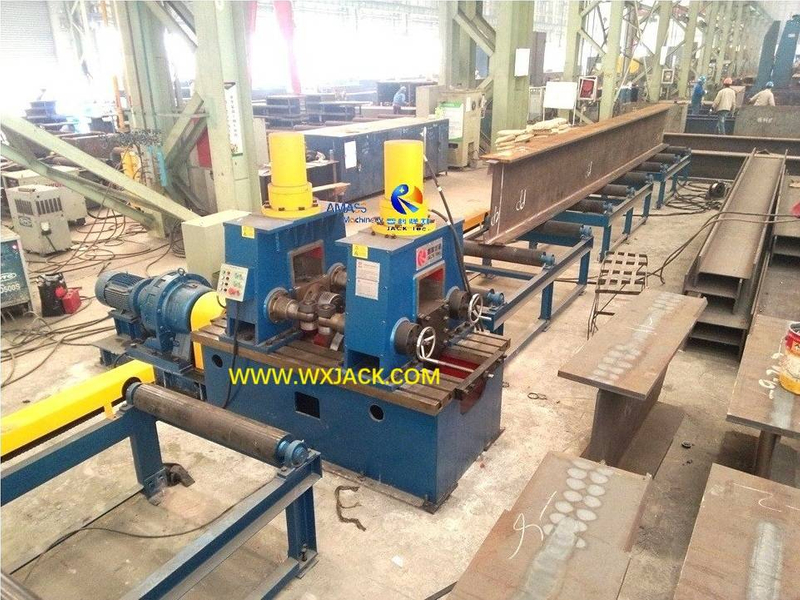

8) Плата управления и операционная станция Wuxi Jack Model YTJ50 : ( Рис.8 )
Как своего рода автоматическое производство HEAM, все рабочие действия серии YTJ манипулируются этой операционной станцией.
1) Основная система передачи моделей YTJ-50 (также YTJ-40) применяется с двигателем мощностью 15 кВт и приводимой в рентабельную передачу с помощью редуктора скорости, высокой эффективности передачи и быстрого выпрямления ( 9 м/мин. );
а) плата управления помещается на землю, вдали от основной кадра машины;
б) для удобной работы рабочая панель установлена на основной раме, близкой к разделу выпрямления полости формы ядра;
c) Операционная панель моделей YTJ40 и YTJ-50 см. Ниже рисунка (из-за различного принципа выпрямления, операционная панель гидравлического фланца YTJ-60 и YTJ-80, отличается от YTJ-40 и YTJ-50):
Операционная панель Wuxi Jack YTJ50 (и YTJ40 ) Модельная машина: ( Рис.9 )
Параметр | Спецификация | ПРИМЕЧАНИЕ |
Модель | Ytj-50 Hydraulic I Beam Flange Machine | |
Выпрямляющая сила | Гидравлическая насосная станция | |
Подходящий HEAM | Q345 | Прочность на растяжение 510 ~ 600 МПа |
Диапазон (ы) толщины фланца (мм) | 6 ~ 50 | Специальное сделано |
Диапазон ширины фланца (б) (мм) | 200 ~ 800 | |
Диапазон толщины Интернета (а) (мм) | ≤40 | |
Диапазон роста веб -высоты (H) (мм) | 200-1500 | |
H диапазон длины луча (мм) | 4000 ~ 12000 | |
Выпрямленная скорость (мм/мин) | ≈9000 | |
Основная мощность двигателя (кВт) | 15 | |
Гидравлическая станция власть (кВт) | 5.5 | |
Источник питания | 3P 380V для Китая | Может быть сделан в стране клиентов |
