Угол переворачивания регулируемый гидравлический оборудование 60 ° для стальной конструкции

A. Использование 60 -й стальной конструкционной коробки H Луч гидравлический привод машины:

1.  Функция: Как следует из названия, эта стойка из колонки и сталь и сталь стальной стали предназначена для переворачивания различных обычных структурированных стальных конструкций, в пределах диапазона 0 ° ~ 60 °;

2.  Рабочая станция: В компоновке полуавтоматической и автоматической производственной линии H Beam этот HEAM-BEAR 60 ° Оборудование Flipper наносится на погруженной дуговой станции сварки дуговой машины, для получения HEAM HEAM на 45 °, чтобы выполнить сварку наполнения глубокого слияния и более широкую поверхность завершенного сварочного шва:

60° Гидравлический приводной стойку, расположенную при сварке 45 °, на сварке LHC SAW Wuxi Jack, экспортируемой в Россию Автоматическую линию производства луча: ( Рис.1 )

3.  Двигатель на луче h, переворачивающегося: вес балки H и других стальных конструкций составляет от нескольких тонн до 15 или даже 20 тонн. Таким образом, обычный двигатель переменного тока не может придать достаточной силе для переворачивания этих тяжелых деталей. Машина Flipper стальной колонны обычно приводится в движение гидравлическими масляными цилиндрами.

B. Рабочий режим 60 ° стальной конструкционной коробки H Лучаный гидравлический привод Оборудование:

1.  Количество стойки флиппера на одной пилирующей сварочной станции:

1)  Количество единиц: в качестве вида вспомогательного гидравлического привода машины, применяемой в производственной линии стальной конструкции, особенно для изготовления на Box H Beam, это оборудование работает в режиме 3 комплектов оборудования Flipper, работающего вместе как группа;

2)  Количество стойки: в зависимости от макс. Длина заготовки (Box H Beam/ Column), в наборе стальной стальной структуры оборота состоится 2 ~ 3 куска стойки Flipper . Таким образом, полностью 6 ~ 9 кусков стеллажей из флиппера в группе коробки H Луча, перекрывающейся над группой машины, на пищевой сварочной станции:

3)  Массив 60° ° гидравлический приводной стойку работает в LHC H Beam Saw Saw Weling Machine of Wuxi Jack Automatic Heam Line: ( Рис.2 )

2. Роль для филе пилы сварки: Соответственно, это оборудование в основном используется для переворачивания, а затем для поддержки H Beam, для выполнения 45 -й филе погруженной дуговой сварки, на 4 куска сварочных швов на изготовленном H Beam;

3 . ​

Переключение и отправка H Beam на следующую рабочую станцию ​​в Wuxi Jack H Beam Line: ( Рис.3 )

4.  Технология процесса на сварке пилы: 4 куска сварочного шва в 1 кусочке H Лучана будет завершена сварка, с 4 наборами LHC H Beam Beam Mulced Arc Welding Machine, развернутой в сварной зоне линии производства H Beam. Процедура сварки на луче H выполняется с переворотом с этим 60 ° гидравлического привода оборудования;

5. Строгие точки: эта стальная стальная конструкционная машина 60 ° имеет преимущества высокой эффективности, точного позиционирования и надежной работы.

C. Структура и состав 60 ° стальной конструкционной коробки H Лучаный гидравлический привод стойки:

1. Основные единицы из оборудования гидравлического флиппера 60 °:

Этот ассистент переломный подразделение в основном состоит из:

1) Стационарная механическая коробка основная рама --- кровать;

2) Гидравлическое привод перевернута рука --- l стойка;

3)  синхронная соединительная стержень из L стойки;

4)  гидравлический масляный цилиндр и его насосная станция;

5) Система электрического управления;

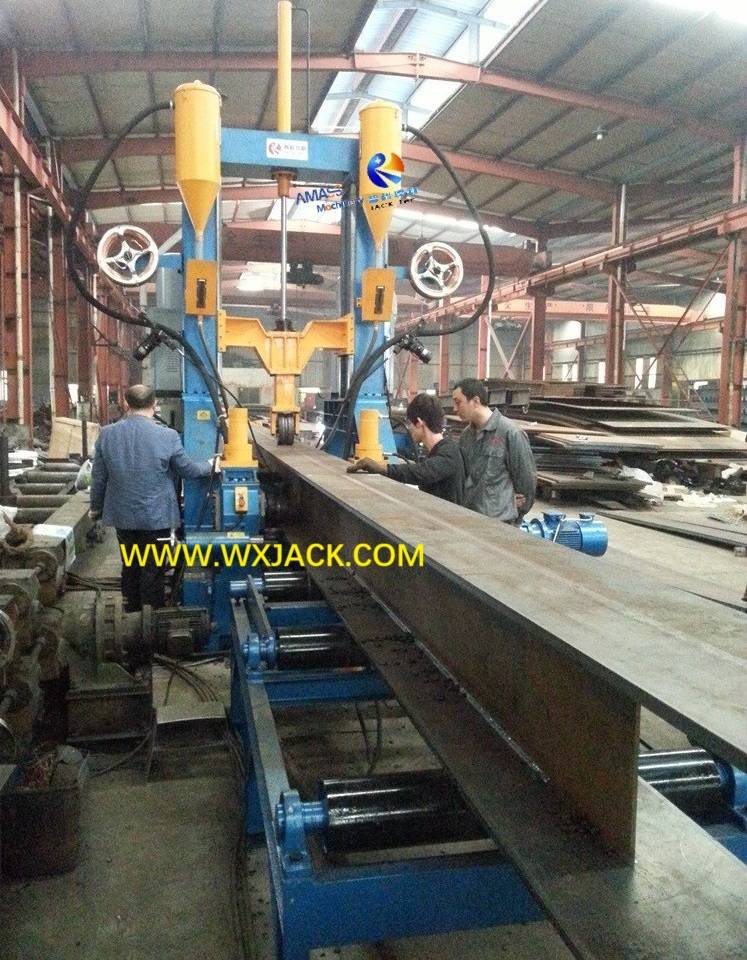

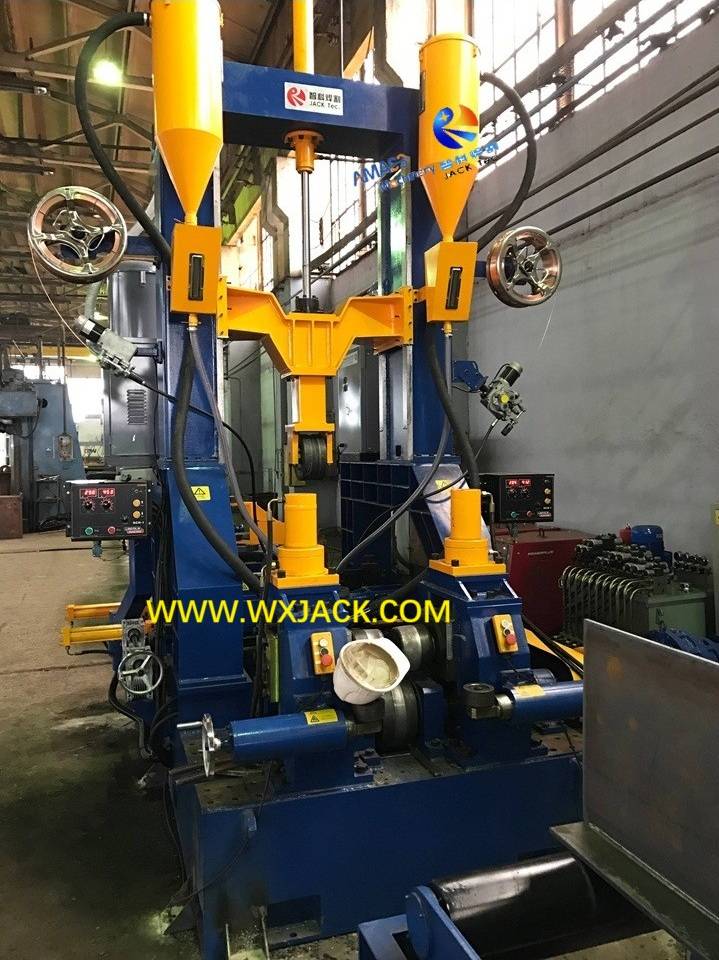

Wuxi Jack, готовый к отправке 60 ° гидравлического привода оборудования, которое будет обработано с экспортируемой в Колумбию ZHJ12 H Beam 3 в 1 машине изготовления : ( Рис.4 )

2.  Работа принцип гидравлического привода Box H Beam Machine:

1) В каждом наборе гидравлического привода стойки 6 кусков L -формы (ARM), которая приводила в движение 3 набора масляных цилиндров и синхронного соединительного стержня, и переверните синхронную заготовку в фазе:

2)  Тестирование при перевороте стойки Flipper, путем поверкивания на холостом ходу на мастерской Wuxi Jack: ( Рис.5 )

3)  Индивидуальная гидравлическая насосная станция гидравлической машины флиппера: ( Рис.6 )

3. Диапазон эксплуатации и питания из стальной конструкционной коробки 60 ° H луча гидравлический привод Оборудование:

1) Угол переворачивания стоек и заготовки флиппера во время работы может быть установлен или отрегулирован по желанию с помощью ограниченного переключателя, собранного на стойки;

2)  существует градуированная масштаба для в режиме реального времени, отображая угол переворачивания стоек флиппера;

3)  Диапазон подачи: один набор из 60 -й перекрашенного оборудования включает в себя механическую основную раму, опрокидывание масляного цилиндра, L стойку, опрокидывающее подшипник, синхронное соединительное стержень, масляная труба и гидравлическая насосная станция, электрическая система управления. Управляющий шкаф, операционная панель.

D.  Технические параметры 60 ° стальной конструкционной коробки H Луч гидравлический привод машины:
