LHA GANTRY TYPE H BEAM BEAR SAMEND ARC СВОЙСТВА

A. Применение и характеристика LHA Series IH Beam Gantry Weling Machine:

1. Обширное использование: прикрепленные фотографии были сделаны на разных стальных конструкционных сооружениях по всему миру и регионам, при различной конструкции Wuxi Jack Lha Series серии гэнтеров, затопленная дуговая машина типа I типа I;

2.  В технологии процесса модель LHA является вторым набором производственной машины Core I H Beam, следующей за HEAM MACHNEAR: Вывод сварного HEM с этой машины можно просматривать в качестве готовой заготовки на конструкции стальной конструкции. Следующая машина для выпрямления H Лучана предназначена для сглаживания на сварном фланце H луча;

3.  Функция: эта машина выполняет 45 ° положения филе погруженной дуговой сварки (коротко для пилы) на собранном и привязке HEM. Для каждого куска H Beam есть четыре куска швов, которые нужно сваривать:

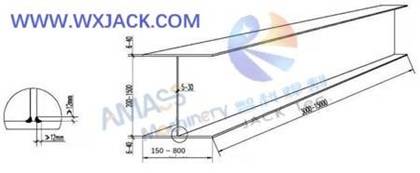

1)  Эскиз на H Луч, который можно увидеть сварной: ( рис.1 )

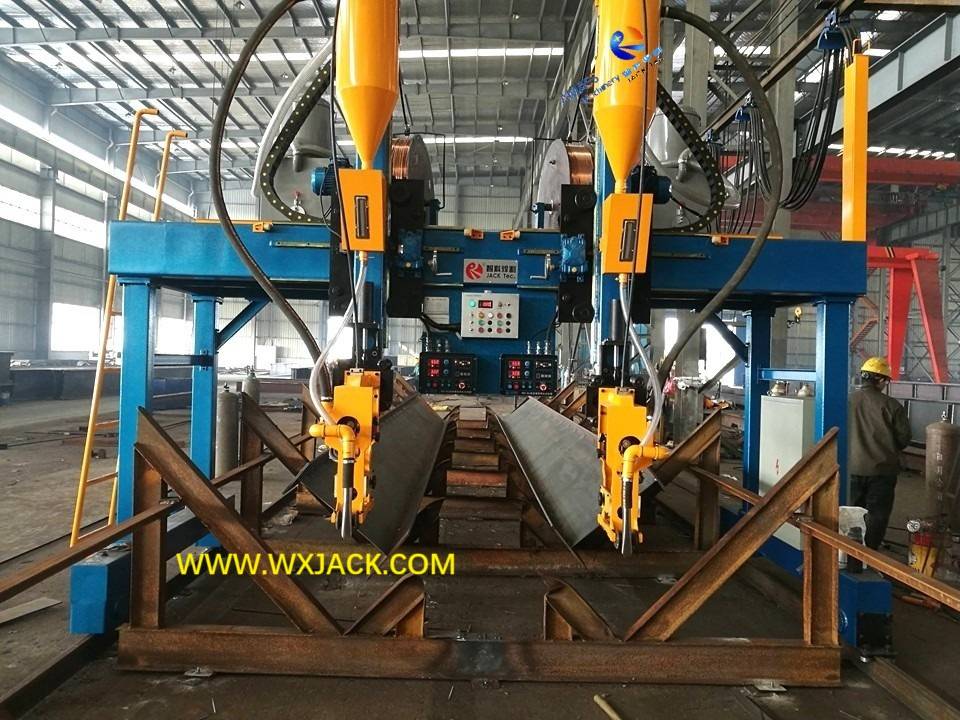

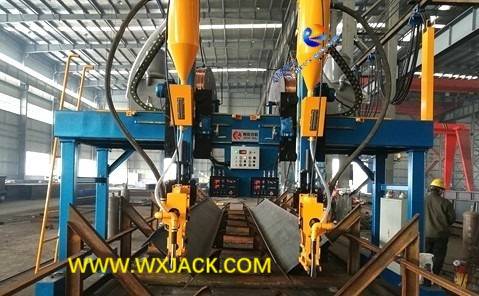

2) Модельная машина Wuxi Jack LHA5Z работает на 2 часах H Beam Saw Welding: ( Рис.2 )

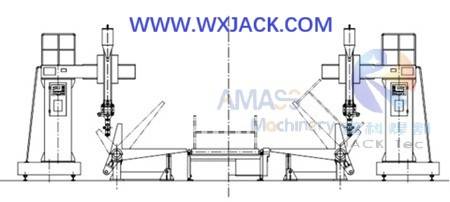

3) Знакомый вид на H Луч в 45° Ориентация для пилы и механизм сварки факела прямо над ним: ( Рис.3 )

4. Большой, используя  объем лучевой пилы LHA типа H:

Из 3 конструкций машин на H Beam Saw Welding:

1) Консольная структура  модели LHC на движущейся тележке: ( Рис.4 )

2) Кадра модели  THT с открытой структурой: ( рис.5 )

3  ) Модели LHA Перемещающаяся гранто​

Модели LHA имеют самый большой объем приложения, который является даже выбором по умолчанию в условиях большинства, если не указано. Он может использоваться не только в полуавтоматической производственной линии, но и работать как индивидуальная независимая от производственной машины H Beam. Из -за функции своей структуры кадра машины LHA не применимы к полностью автоматической линии.

B.  Структура и неравенство в сварке Gantry Thy Type H LHA типа H :

1. Количество сварочного факела: на каждом наборе машины LHA есть две сварочные станции, установленные на его каркасной раме, способность работать на 2 частях H Beam вместе;

2.  Lhaz Center Control по сравнению с LHAC боковым управлением I H H Beam Gantry Weling Machine:

Основываясь на позиции оператора во время операции сварки, машины моделей LHA имеют две подкатегории, как показано ниже:

1) Центральное управление , или среднее управление моделями LHAZ IH Beam Saw Machine:

А)  Это относится к оператору стойки на проходе между двумя массивами стойки HEAM HEAM HEAM, средним центром машины. Итак, только один оператор необходим для работы. С другой стороны, зона площади для оператора ставит под угрозу макс. Высота H Beam Web доступна для сварки;

б)  Операционная станция машинной рабочей панели и консоли управления питанием сварки также устанавливаются в середине моторизованного перемещающегося граньерного луча:

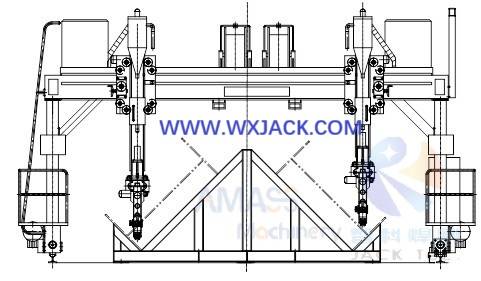

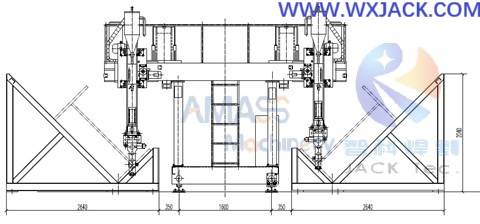

C)  Дизайн эскиза на управляющем машине LHAZ Center: ( Рис.7 )

D) Инженер Wuxi Jack Standatd с оператором клиента на средней рабочей машине LHA5Z: ( Рис.8 )

e) Модели: есть 3 стандартные модели LHAZ: LHA4Z / LHA5Z / LHA55Z;

2) Боковое управление или боковое управление, модели LHAC IH Beam Сварочная машина:

 а)  Это относится к операторам стоять на внешних сторонах стойки HEAM HEAM. Таким образом, два оператора необходимы для работы над работой Gantry Gantry Beam Beam, а высота HEAM HEAM больше , чем в центре управления, когда у машин есть тот же пролет рельсов;

б) Операционные станции соответственно установлены на левой и правой сторонах основного балки машины, 2 места:

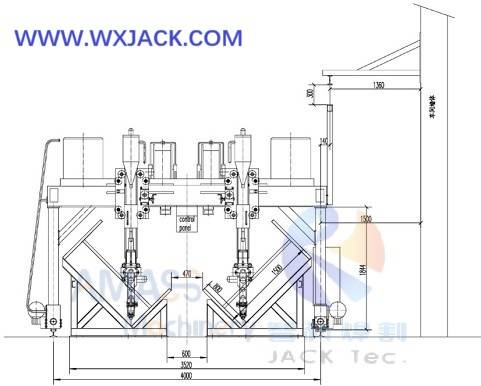

C)  Дизайн эскиза на латеральной управляющей машине LHAC : ( Рис.9 )

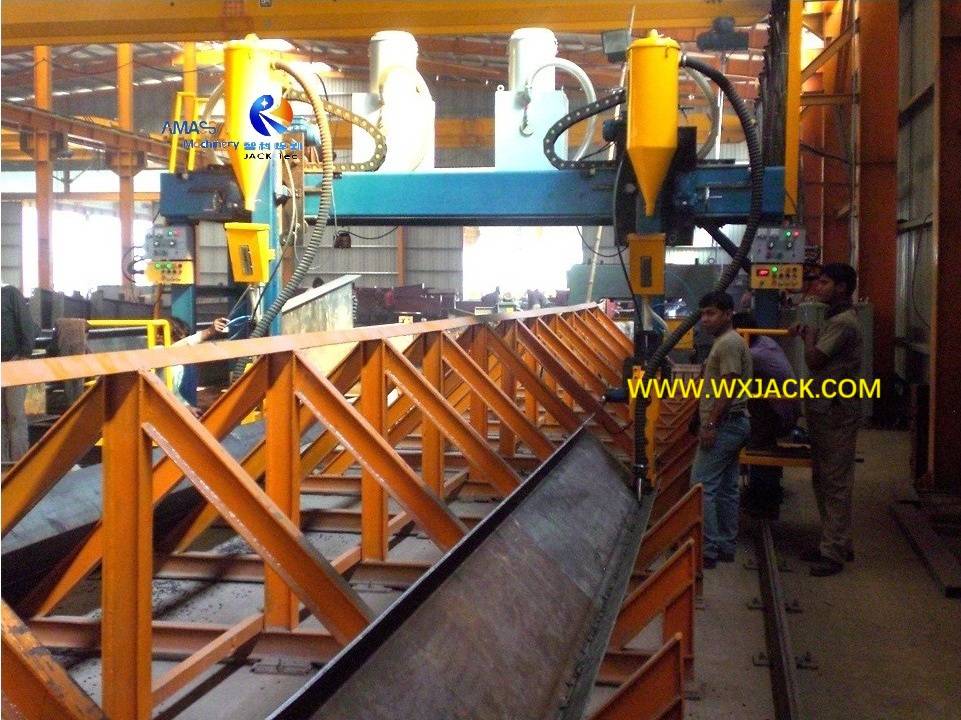

D) Два оператора стоят на боковой стороне Wuxi Jack LHA5C Model Machine  : ( Рис.10 )

e) Стандартные модели бокового управления включают LHA4C  и  LHA5C;

3. Суммируя, при покупке сварочной машины LHA Series IH Beam Gantry, независимо от того, следует ли это быть средней работой или боковой работой, клиент может выбрать наиболее подходящий тип на основе ваших предпочтений и состояния.

C.  Диапазон подачи серии LHA Gantry Type H Beam Saw Saw Machine:

Ниже приведена полная конфигурация для набора машины:

1. Машина Механическое основное тело:

1) моторный двигатель движущегося GANTRY RAME;

2) два набора двигателя двигателя двигателя вдоль горизонтальной балки GANTRY, для установки на сварочную факел Механическую, трубку для подачи сварки и прикрепления;

2. Гантри -перемещающийся параллельный рельс Lha I H Beam Gantry Welding Machine:

1)  две части параллельно, для руководства движением гентри вдоль H Beam и выполнения пилы во время работы;

2)  Его пролет определяется на модели каждой модели в машине. Например , , Model LHA55Z, это подразумевает на 5500 -мм рельсовом пролежном пролежном пролевом средней машины;

3.  Пилы сварки в моделях LHA HI BEAM BEAR MANGED ARC СВОЙСТВА:

1) Механическая сварка: ( рис.11 )

Два набора сварочного факела и ее дополнительная единица;

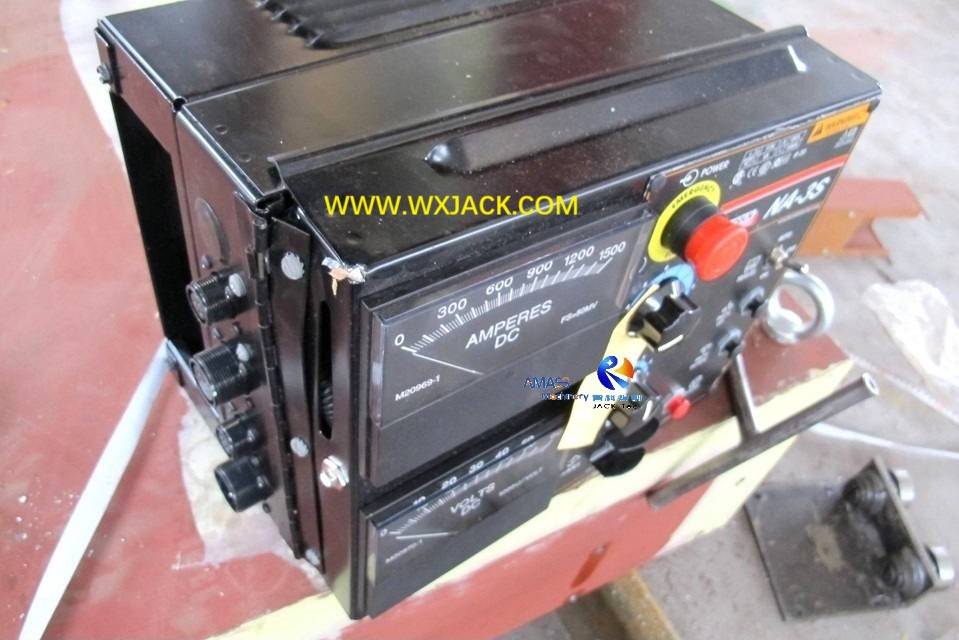

2) Пиловая сварка питания: ( рис.12 )

Два набора, либо китайская бренда Huayuan ZD7-1000 модели, либо модели Lincoln Brand DC-1000, все имеют стабильное и твердое качество;

3) пила сварки проволоки , два подхода, для подачи сварки сварки на точки сварки на луче H;

4)  Управление по потоку сварки сварки и восстановлению , два комплекта, для отправки и переработки потока сварки;

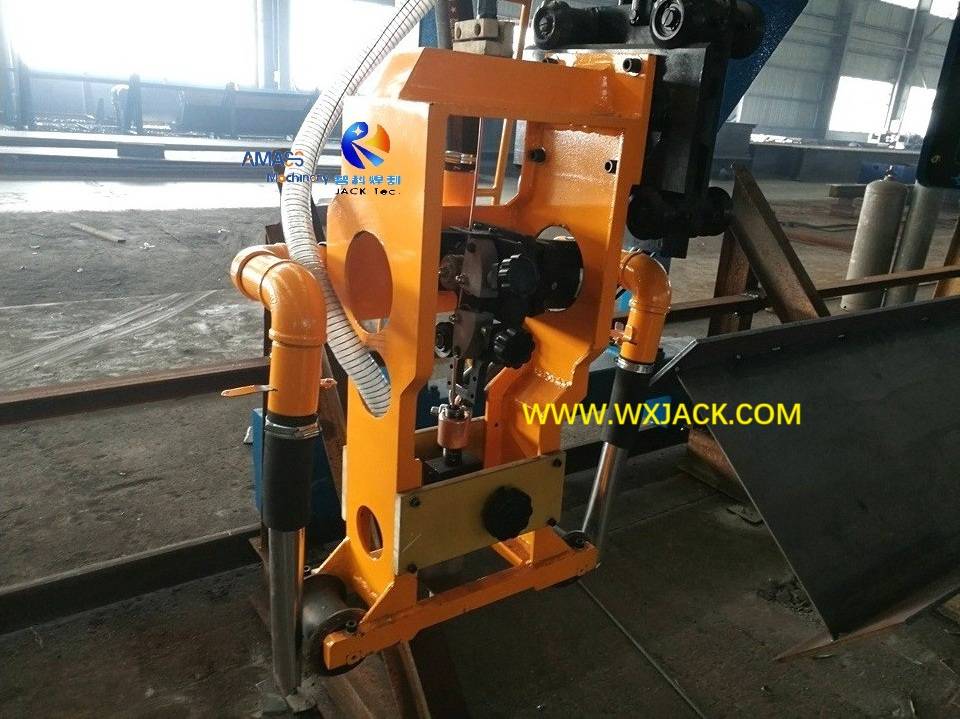

5) Блок дорожки сварки дуги: ( рис.13 )

Два набора, для руководства сваркой дуги и корректировки факела, чтобы всегда убедиться, что всегда правильное положение сварки, чтобы гарантировать последовательные и превосходные характеристики сварки;

4. Система электрического управления , включая плату управления, операционную панель, элементы управления;

5. Система трубопровода , включая кабель питания машины, кабель управления, трубку с воздушным источником, кабель управления гантри, раздвижной стойку для подвески, сварки и т. Д.

6. Запасные части , в том числе три куска пулемтонов, три часа 6A и 4A RL8B-32 Fuse каждый, по два куска FUSE. Запасные части могут варьироваться от конкретной модели и спроса клиентов на машине.

D.  Операция блокировки в боковой стороне LHAC  .

1. Зачем нуждаться в блокировке: в случае управления стороной моделей LHAC, потому что есть два оператора, работающие на одном и том же наборе машины вместе, синхронная работа очень важна . В противном случае, предположим, что такая ситуация, что один оператор начинает сварки сварки одного сварочного факела, в то время как другой не начинается с другой ...

2. По этой причине, в системе электрического управления машиной, между двумя сварочными станциями существует блокировка. Это означает, что, как и в случае с двумя операторами, работающими индивидуально по обе стороны машины, только после того, как два оператора запустили пилирующие сварные питания вместе, могут начать процесс движения гантри и операции «Пила:

3. Рабочая сторона Wuxi Jack LHA5C Модель боковой боковой панель типа H Beam Saw Saw Machine: ( Рис.14 )

E. Технические параметры LHA Series Gantry Type I Beam Beam Beam Bearned Arc Weling Machine:
